储能电池柜长螺丝定制

专业定制储能电池柜底部托盘与立柱连接长螺丝，四层结构一次性贯穿锁紧，精准划分光杆段与螺纹段，严控螺杆直线度，解决穿丝卡孔、薄板压凹、运输振动松动等问题。

订购热线:131-4994-3113

我要询价

详细介绍：

储能电池柜底部托盘与立柱连接长螺丝定制

定制总长、光杆段、螺纹段及头部承压结构

多层贯穿
匹配四层装配厚度

光杆定位
避开承载孔内螺纹

直线度控制
提升多孔贯穿顺畅度

稳定夹紧
减少运输振动松动

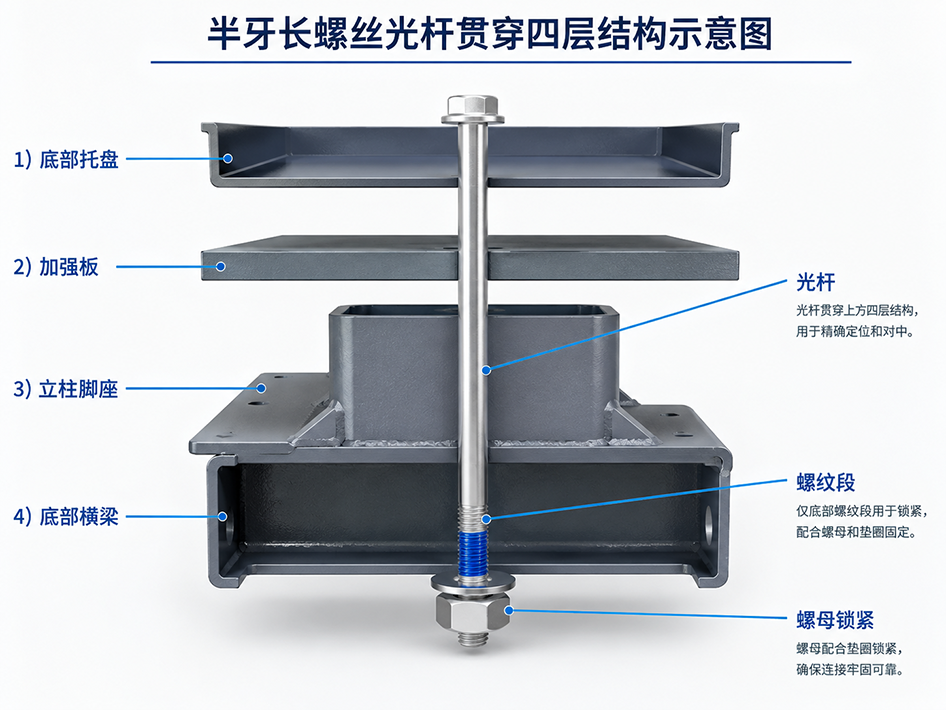

底部托盘、加强板、立柱脚座、横梁 四层结构，需长螺丝一次性贯穿锁紧

四层贯穿结构分解

01 底部托盘	02 加强板	03 立柱脚座	04 底部横梁	05 末端锁紧
承载电池柜底部设备重量	增强底部刚性分散局部载荷	连接柜体立柱稳定垂直框架	形成底部框架承担整体夹紧	螺母或内螺纹建立轴向预紧力

长螺丝贯穿方向：底部托盘 → 加强板 → 立柱脚座 → 底部横梁 → 螺母或内螺纹锁紧

⚠ ❶ 底部托盘与立柱连接的五大痛点

● 长度不够 —— 标准螺丝无法贯穿四层，末端旋合不足，根本锁不紧
● 螺纹卡在中间层 —— 螺纹段位于托盘或加强板孔内，孔壁磨损、间隙增大
● 螺杆弯曲卡孔 —— 长螺丝直线度差，穿过四个孔时卡住装不进去
● 托盘被压凹陷 —— 头部承压面小，锁紧后薄板变形、外观受损
● 用久了松动 —— 运输颠簸和振动后预紧力衰减，立柱晃动

装配问题、形成原因与定制解决方式

装配问题	主要原因	定制解决方式
螺丝穿不过四层孔	杆部直线度不足，杆径与孔径间隙不匹配	按实际孔径设计杆径，并控制长杆直线度与同轴度
锁紧后仍然晃动	总长偏差或有效螺纹旋合长度不足	重新计算夹紧长度、螺纹长度及末端露牙量
托盘表面被压凹	螺丝头部承压面积小，锁紧载荷过于集中	采用法兰头、加大头或配合垫片分散压力
孔壁逐渐磨损	螺纹段位于托盘或加强板承载孔内	让光杆覆盖主要承载层，螺纹仅布置在锁紧区域
运输振动后松动	预紧力衰减，锁紧结构缺少防松措施	根据工况增加防松胶、锁紧螺母或特殊防松结构

标准螺丝与定制长螺丝对比

对比项目	普通标准螺丝	世世通定制长螺丝
总长度	固定规格，可能无法覆盖四层夹紧厚度	按四层总厚度和锁紧余量计算
光杆位置	螺纹可能停留在承载孔内部	光杆精准覆盖托盘、加强板和脚座孔位
穿孔效果	长杆易弯曲，装配时容易卡孔	控制杆部直线度，提高多孔一次贯穿能力
头部承压	接触面积固定，薄托盘可能被压凹	可选法兰头、加大头或低头结构
防松性能	依赖普通螺母，振动后可能松动	可配防松胶、锁紧螺母及特殊防松方案
材料与表面	常用规格和处理方式有限	碳钢、合金钢、304、316及多种表面处理可选

❷ 世世通针对性解决方案

✔ 按四层总厚度定制总长 —— 末端螺纹有效旋合，一步锁死
✔ 光杆贯穿承载层 —— 光杆对应托盘+加强板+脚座孔位，螺纹只在横梁下方锁紧
✔ 严控螺杆直线度 —— 同心度控制在0.1mm内，四个孔一次穿过
✔ 法兰头/加大头设计 —— 头部外径加大分散压力，托盘不再凹陷
✔ 预涂防松胶 —— 锁紧后胶层固化，振动不松

❸ 为什么选世世通？

◆ 28年只做非标螺丝 —— 对“贯穿多层结构”有丰富的尺寸匹配经验
◆ 不凑合、按实际厚度算 —— 总长和光杆位置精准匹配，不靠标准长度蒙混
◆ 多种结构可选 —— 半牙、台阶、法兰头、低头内六角，按需配置
◆ 先打样再量产 —— 确认能顺畅装配、锁紧牢固，再批量交付
◆ 材料按环境配 —— 碳钢/合金钢/304/316不锈钢，表面处理按需定制

📋 ❹ 该部位推荐选型

📍 使用场景	🔩 推荐螺丝	✓ 针对性作用
四层标准贯穿	半牙长螺丝	光杆过四层，螺纹末端锁紧
托盘板材较薄	法兰头半牙螺丝	加大头部防压陷
底部空间小	低头内六角半牙螺丝	头部低矮不干涉
高湿/户外环境	316不锈钢半牙螺丝	耐腐蚀不锈蚀

可定制参数总表

定制项目	可定制内容
螺纹规格	M4、M5、M6、M8、M10、M12及按图纸开发的非标规格
螺丝总长度	按储能柜底部结构、四层夹紧厚度和末端锁紧方式定制
杆部结构	全牙、半牙、长光杆、台阶杆及局部缩杆结构
头部结构	外六角、内六角、法兰头、四方头、加大头及非标异型头等
材料选择	碳钢、合金钢、304不锈钢、316不锈钢及其他指定材料
强度等级	4.8级、8.8级、10.9级、12.9级或按装配载荷要求匹配
表面处理	镀锌、镀镍、发黑、达克罗及按盐雾要求定制的防腐处理
防松方式	预涂防松胶、锁紧螺母、尼龙防松及特殊牙型结构
检测项目	总长、杆径、螺纹、直线度、硬度、扭矩、拉力及盐雾测试

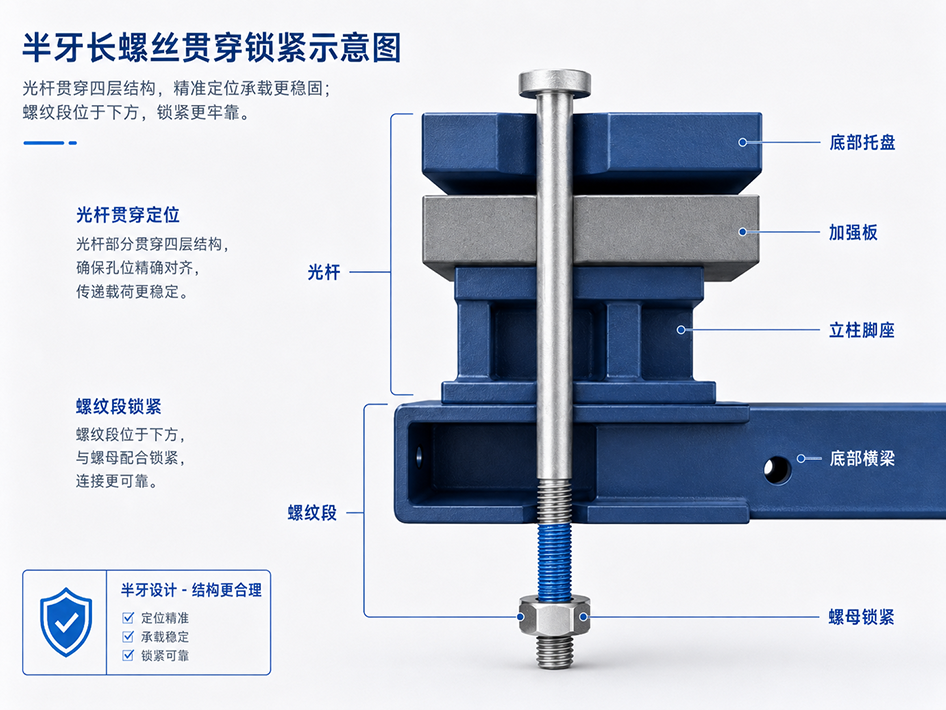

▣ 半牙长螺丝：光杆穿过托盘+加强板+脚座+横梁，螺纹在横梁下方锁紧

📐 ❺ 定制时需确认的关键尺寸

▶ 四层总厚度 = 托盘 + 加强板 + 立柱脚座 + 横梁 = ？ mm
▶ 托盘孔位直径、脚座孔位直径（是否同孔径）
▶ 末端锁紧方式（螺母 / 焊接螺母 / 内螺纹）
▶ 螺丝头部上方可用空间高度（是否受限）
▶ 使用环境（室内 / 户外 / 高湿 / 沿海）

长螺丝尺寸计算图表

螺丝总长 L = 托盘厚度 L1 + 加强板厚度 L2 + 脚座厚度 L3 + 横梁厚度 L4 + 锁紧余量 L5

尺寸代号	测量位置	提供数据
L1	底部托盘厚度	______ mm
L2	底部加强板厚度	______ mm
L3	立柱脚座厚度	______ mm
L4	底部横梁厚度	______ mm
L5	垫片、螺母及有效露牙余量	______ mm
L	定制长螺丝建议总长度	L1 + L2 + L3 + L4 + L5

实际设计时还需同时确认孔径、配合间隙、螺纹旋合长度、头部安装空间和锁紧工具空间，不能只按四层厚度直接下单。

储能柜长螺丝定制流程

01 需求确认	02 结构设计	03 样品制造	04 装配验证	05 批量交付
确认四层厚度、孔径、头部空间与锁紧方式	计算总长、光杆段、螺纹段及材料强度	按确认图纸生产样品并完成基础检测	检查贯穿顺畅度、锁紧效果与结构干涉	以确认样品和检验标准执行批量生产

图纸或结构尺寸确认 → 技术评估 → 样品试装 → 参数修正 → 批量生产

❓ ❻ 常见问题

Q：只有四层厚度数据，能做吗？
可以。提供每层厚度和孔径，我们帮您算总长和光杆位置。

Q：之前买的螺丝穿不过去，卡在中间层。
通常是螺杆直线度差或光杆位置不对。我们按您的实际孔径匹配杆径，并控制同心度。

Q：可以先打样吗？
可以。建议先做样品试装，确认能顺畅贯穿、锁紧牢固再量产。

✉ 托盘与立柱连接长螺丝定制

📩 提供四层厚度数据或结构简图，即可 出方案 + 报价 + 打样

获取该部位螺丝定制方案
