研发样机与夹具用超低头内梅花微型螺丝：316L不锈钢还是TA2钛本色？

在研发样机、测试夹具、精密定位模块和小型自动化装置中，超低头内梅花微型螺丝经常用于空间受限、表面不能突出或需要反复拆装的位置。由于螺丝尺寸小、头部薄、槽型深度有限，材料选择会直接影响螺丝的成型稳定性、锁付性能、耐腐蚀性以及后期维护。

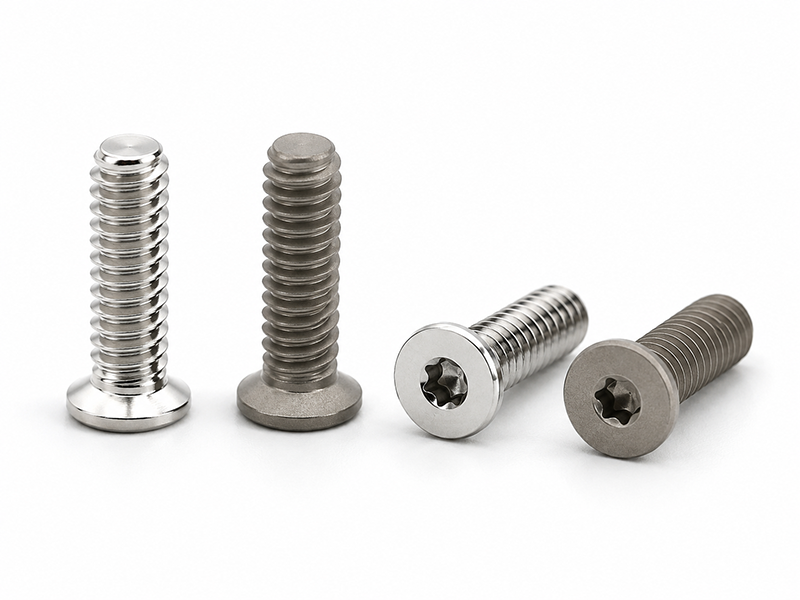

对于这类产品，316L不锈钢和TA2钛都可以使用，但选择依据并不是“材料越贵越好”。

• 如果设备更关注加工稳定性、锁付强度、成本和批量一致性，通常优先考虑316L不锈钢；

• 如果设备对重量、磁响应、特定介质耐腐蚀性或材料洁净属性要求更高，则可以评估TA2钛本色。

最终还需结合螺丝直径、头部厚度、槽型尺寸、安装环境、拧紧扭矩和拆装次数综合判断。

一、研发样机与夹具为什么会使用超低头内梅花微型螺丝？

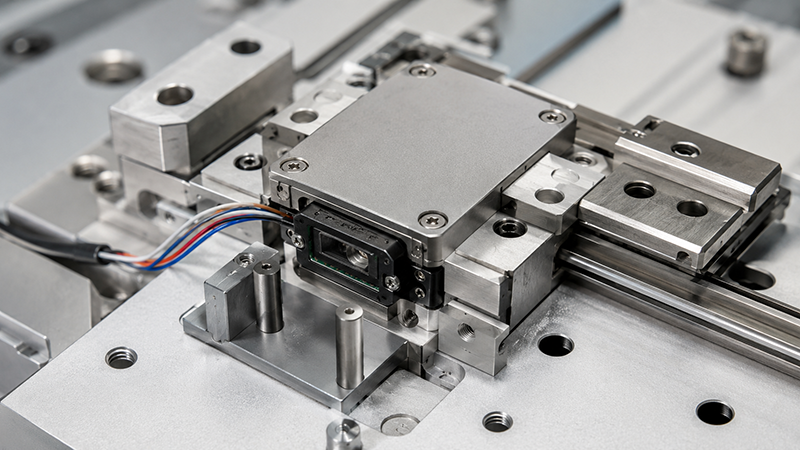

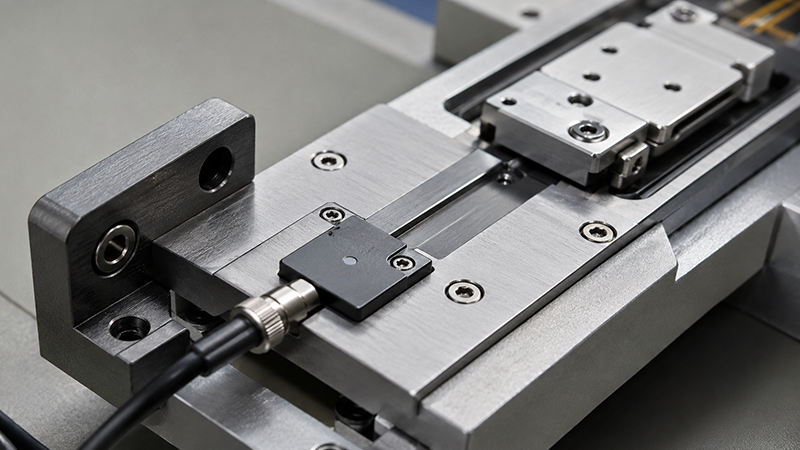

研发样机和夹具的结构通常较为紧凑，内部可能同时布置传感器、导轨、限位块、线路板、定位销和测试模块。普通圆柱头或盘头螺丝的头部高度较大，安装后容易产生以下问题：

• 螺丝头突出，与运动部件发生干涉；

• 占用有限的装配空间；

• 影响盖板、治具板或传感器模块贴合；

• 螺丝头过高，导致工件无法平整放置；

• 小尺寸十字槽反复拆装后容易磨损；

• 一字槽或外六角结构不适合自动锁付。

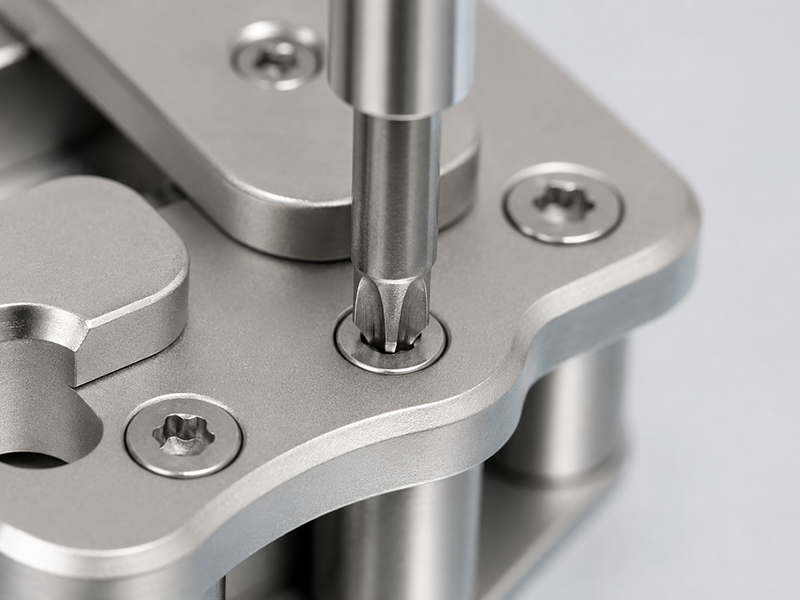

超低头结构能够降低螺丝头部高度，减少空间占用；内梅花槽型则可以增加批头与槽壁的接触面积，有利于改善微型螺丝锁付时的受力稳定性。

不过，头部越薄，留给内梅花槽的成型空间就越小。材料硬度、韧性、冷镦性能和槽型加工精度都会影响最终产品质量。

因此，超低头内梅花微型螺丝不能只看材质名称，还要同时考虑头径、头厚、槽深、梅花角形状、螺纹规格和实际锁付扭矩。

二、316L不锈钢用于超低头内梅花微型螺丝的优势

316L属于低碳奥氏体不锈钢，在精密设备、实验装置、医疗辅助设备、食品设备和一般腐蚀环境中应用较多。对于研发样机与夹具，316L的主要优势体现在以下几个方面。

1. 耐腐蚀性能较好

与普通碳钢或部分常规不锈钢相比，316L更适合潮湿、清洗、弱酸碱以及可能接触汗液、冷却液或清洁剂的环境。例如，螺丝安装在实验夹具、检测治具、户外测试样机或需要定期擦拭清洁的设备上时，316L可以降低锈蚀、表面斑点和螺纹卡滞的风险。

注意：316L并不代表在所有化学介质中都不会腐蚀。若螺丝会接触高浓度氯化物、强酸、强碱或特殊工艺液，仍需根据具体介质、浓度和温度进行评估。

2. 微型结构的加工工艺相对成熟

超低头微型螺丝对头部成型和槽型精度要求较高。316L在微型螺丝冷镦、机加工、搓牙、滚牙以及槽型成型方面已有较成熟的工艺基础。在尺寸和结构设计合理的情况下，316L更容易实现：

• 头径和头厚批量一致；

• 内梅花槽型轮廓稳定；

• 螺纹牙型完整；

• 边缘毛刺可控；

• 批头插入深度一致；

• 批量锁付性能稳定。

对于需要从样品逐步转入小批量或批量生产的研发项目，316L通常更容易控制交期和综合成本。

3. 综合成本更容易控制

研发样机前期可能只需要几十颗或几百颗螺丝，但项目通过测试后，需求数量可能迅速增加。316L材料供应和加工体系相对成熟，在同等结构下，通常比TA2钛更容易控制材料、刀具、成型和检验成本。

如果项目目前仍处于结构验证阶段，没有明确的轻量化、低磁或特殊耐腐蚀要求，优先使用316L通常更加稳妥。

4. 适合需要一定锁付稳定性的夹具结构

夹具中的螺丝可能需要承受反复拆装、定位压紧或小幅振动。316L具有较好的综合机械性能，配合合理的槽深、牙型和拧紧扭矩，可以满足多数研发夹具的固定需求。

但超低头微型螺丝的承载能力不能只由材料决定。很多时候，最先发生失效的并不是螺杆，而是过薄的头部、过浅的槽型或头杆过渡位置。

三、316L不锈钢的使用限制

316L并不是所有研发设备的默认最优解，它也存在一些需要提前确认的问题。

1. 重量高于TA2钛

316L的密度约为7.9～8.0g/cm³，而TA2钛的密度约为4.5g/cm³。在相同体积下，TA2钛零件的重量通常可降低约40%。

单颗微型螺丝的重量差异并不明显，但当设备中使用数量较多，或者应用于无人机、便携设备、旋转机构、轻量化夹具时，累计重量可能成为选材因素。

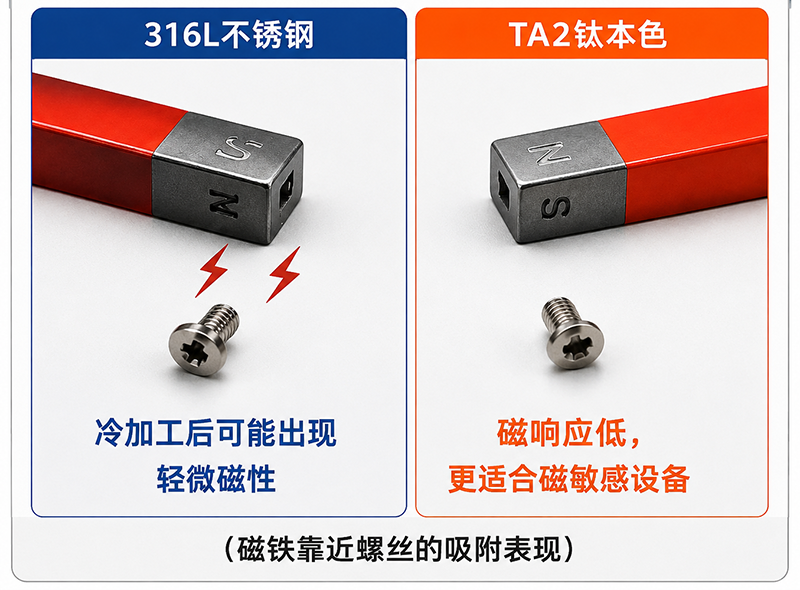

2. 冷加工后可能出现轻微磁响应

316L在固溶状态下通常表现为低磁或近无磁，但微型螺丝需要经过冷镦、搓牙、滚牙等冷加工过程，材料组织可能发生变化，从而产生不同程度的轻微磁响应。

因此，对于磁传感器、电子罗盘、精密检测设备或磁场敏感夹具，不能只根据“316L不锈钢”判断是否满足要求。正确做法是提前明确磁性验收标准，并对成品进行检测，而不是只检测原材料。

3. 超薄头部仍有开裂或槽型变形风险

316L具有较明显的加工硬化特性。如果头部设计过薄、槽型过深、槽角过尖或材料变形量过大，成型时可能出现：

• 头部边缘开裂；

• 内梅花角不完整；

• 槽底过薄；

• 头部翘曲；

• 批头无法完全插入；

• 锁付后槽口变形。

因此，设计超低头内梅花微型螺丝时，不能简单地在普通螺丝图纸上降低头部厚度，还需要重新校核槽深、头径和剩余壁厚。

四、TA2钛本色适合哪些超低头内梅花微型螺丝？

TA2属于工业纯钛材料，通常呈现自然的灰银色或钛本色。它的优势并不是单纯“强度更高”，而是在轻量化、磁响应、耐腐蚀性和特殊设备适配方面具有特点。

1. 适合轻量化设备和运动模块

TA2密度明显低于316L，因此更适合对重量敏感的研发设备，例如：

• 无人机测试样机；

• 便携式检测设备；

• 小型机器人末端模块；

• 轻量化光学夹具；

• 高速运动机构；

• 需要降低旋转惯量的组件。

注意：轻量化价值应结合整机计算。若设备只使用几颗M1.6或M2微型螺丝，单纯为了减少几克重量更换TA2，实际收益可能有限。

2. 适合磁场敏感或低磁响应场景

钛材料的磁响应较低，因此在磁传感器、精密测量、部分医疗辅助装置和电子罗盘周边结构中更有优势。

但工程上不建议只写“绝对无磁”。实际项目仍需根据设备要求明确检测方法、检测距离、磁场强度或磁导率范围。特别是高精度设备，除了螺丝材料，还要检查垫圈、弹簧、批头残屑以及装配过程中混入的铁磁性杂质。

3. 适合特定腐蚀和洁净环境

TA2在多种环境中具有良好的耐腐蚀表现，尤其适合对金属污染、长期耐候性或特殊介质兼容性有要求的设备，例如：

• 海洋或高盐雾测试夹具；

• 化学实验设备；

• 洁净设备内部固定；

• 需要减少表面镀层脱落风险的结构；

• 对材料析出和颗粒污染较敏感的装置。

使用钛本色可以避免部分电镀层脱落、起皮或厚度不均的问题，但并不意味着钛螺丝不需要清洗。若应用于洁净设备，还需要控制加工油污、毛刺、颗粒残留和包装方式。

4. 适合不希望增加表面镀层的结构

部分微型螺丝在进行电镀后，槽型、螺纹和头部关键尺寸会发生变化。TA2钛本色通常不依赖传统电镀获得基本耐腐蚀性能，可以减少镀层对微型结构尺寸的影响。对于螺纹直径小、配合间隙有限、槽型尺寸精细的产品，这一点具有实际价值。

五、TA2钛本色的使用限制

TA2钛并不是316L不锈钢的直接升级替代品，在选用前需要注意以下问题。

1. 螺纹存在咬合和粘着风险

钛材料在螺纹摩擦过程中容易出现粘着和咬合现象。特别是钛螺丝配钛螺母，或者在无润滑、高预紧力、快速电动锁付条件下，螺纹可能发生卡死。

改善方法包括：

• 合理控制配合公差；

• 降低不必要的锁付速度；

• 控制拧紧扭矩；

• 评估适用的螺纹润滑方式；

• 避免钛对钛的不合理直接配合；

• 进行实际装配寿命测试。

如果夹具需要每天频繁拆装，必须提前验证TA2螺丝的重复使用表现。

2. 超低头和内梅花槽加工难度较高

TA2材料加工时容易出现粘刀、毛刺和表面拉伤。对于超低头、浅槽、微型内梅花结构，槽型加工质量和刀具状态尤其重要。如果槽角不完整或毛刺未处理干净，会造成批头无法插到底，实际接触面积减小，从而增加打滑风险。

3. 成本和交期通常高于316L

TA2钛的材料成本、加工成本、刀具消耗和检验成本通常高于316L。对于非标微型螺丝，小批量生产时还可能产生专用模具、专用刀具或额外调机费用。因此，TA2更适合需求明确的功能性项目，而不是为了“产品看起来更高端”而选用。

4. 不能简单理解为强度一定更高

TA2是工业纯钛，优势主要在轻量化、耐腐蚀性和低磁响应，而不是所有条件下都比316L具有更高的锁付强度。对于超低头微型螺丝，头部剩余厚度、内梅花槽深、头杆过渡圆角以及螺纹有效长度，往往比材料名称更影响最终承载能力。

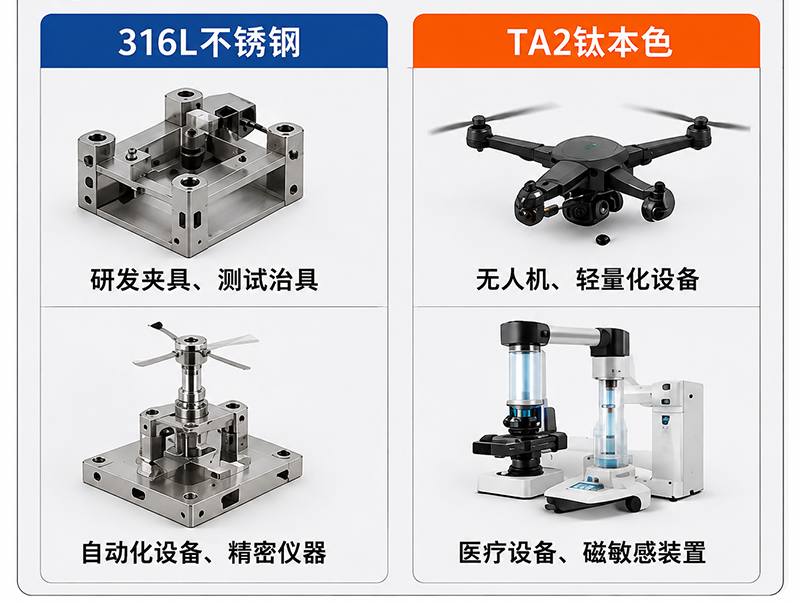

六、316L与TA2钛本色应该怎么选择？

简单来说：

• 普通研发夹具、实验治具和自动化样机，优先评估316L。

• 轻量化设备、磁敏感设备、特殊腐蚀环境或不允许镀层的结构，可重点评估TA2钛本色。

七、表面处理会怎样影响螺纹、外观和关键尺寸？

微型螺丝的表面处理不能只看颜色，因为处理层可能直接改变螺纹配合和槽型尺寸。

1. 316L钝化

钝化主要用于改善表面状态并增强耐腐蚀稳定性，尺寸变化通常较小，适合对螺纹和槽型精度要求较高的产品。但钝化前必须充分去除加工残留、铁屑、油污和表面污染，否则处理效果会受到影响。

2. 316L电解抛光

电解抛光可以改善表面光洁度，降低部分微观毛刺和污染残留，适合洁净设备、实验装置和外观要求较高的项目。不过，电解抛光会产生一定的材料去除量。对于M1.0、M1.2、M1.6等微型螺丝，需要关注：

• 螺纹牙顶是否变薄；

• 内梅花角是否变圆；

• 头部厚度是否减小；

• 关键台阶尺寸是否变化。

3. 黑色或其他功能涂层

若研发样机需要遮光、防反射、颜色识别或外观统一，可以考虑黑色处理或功能涂层。但微型螺丝涂层过厚可能造成：

• 螺纹通止规不合格；

• 批头插入困难；

• 内梅花槽尺寸变小；

• 装配时涂层刮落；

• 头部贴合面不平整。

因此，图纸中不能只写“黑色”，还要明确表面处理种类、颜色要求、膜厚范围、盐雾要求以及关键尺寸是处理前控制还是处理后控制。

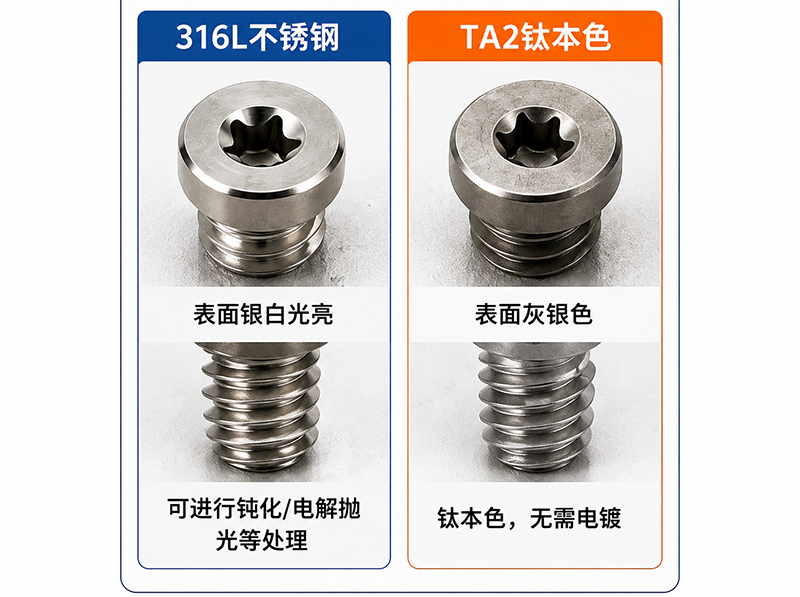

4. TA2钛本色

TA2钛本色通常保留自然的灰银色外观，可以减少传统电镀层对螺纹和槽型尺寸的影响。但“本色”并不代表表面外观完全一致。不同加工方式、清洗方式和批次可能产生轻微色差、刀纹或光泽差异。

如果产品用于外观件，应提前确认：

• 是否允许机加工纹路；

• 是否需要喷砂或抛光；

• 色差范围；

• 表面粗糙度；

• 是否允许轻微夹具印；

• 是否需要独立包装防刮伤。

八、如何根据图纸和工作环境确定材料？

选择材料前，建议先确认以下信息。

1. 明确螺丝的具体安装位置

需要说明螺丝是用于固定盖板、传感器、定位块、线路板、滑轨，还是用于承受压紧力和结构载荷。不同安装位置对强度、耐腐蚀、重量和磁性的要求差异很大。

2. 确认完整规格

图纸中至少应包含：

• 螺纹直径和牙距；

• 螺丝总长；

• 头部直径；

• 头部厚度；

• 内梅花槽型规格；

• 槽深和批头配合要求；

• 螺纹长度；

• 头杆过渡圆角；

• 关键尺寸公差；

• 头部平面度和同心度要求。

关键点：对于超低头产品，头厚和槽深必须联合评估。槽做得越深，槽底和头部贴合面之间剩余的材料越薄。

3. 明确实际锁付条件

需要确认：

• 手动锁付还是自动锁付；

• 使用什么规格的内梅花批头；

• 目标扭矩是多少；

• 是否需要扭矩加角度控制；

• 每颗螺丝预计拆装多少次；

• 是否使用螺纹胶；

• 是否存在振动和冲击；

• 是否需要防松结构。

注意：没有明确锁付扭矩时，仅靠材料牌号无法判断螺丝是否安全。

4. 确认工作环境

材料选择应结合以下环境信息：

• 室内还是室外；

• 是否接触水汽、盐雾或清洗剂；

• 是否接触酸碱或化学介质；

• 工作温度范围；

• 是否处于真空、洁净或无尘环境；

• 是否靠近磁传感器；

• 是否需要轻量化；

• 是否存在金属离子或颗粒污染限制。

5. 样品阶段进行真实装配验证

对于超低头内梅花微型螺丝，不建议只检测尺寸后直接量产。样品阶段还应进行：

• 批头插入测试；

• 锁付扭矩测试；

• 槽口变形测试；

• 头部开裂检查；

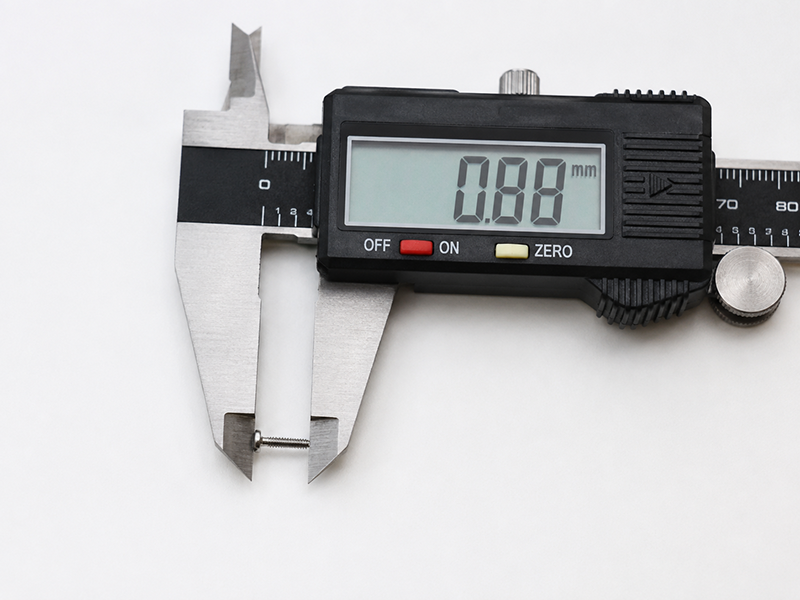

• 螺纹通止规检测；

• 反复拆装测试；

• 螺纹咬合测试；

• 腐蚀或清洗环境测试；

• 成品磁性检测；

• 实际夹具装配测试。

只有在真实工况下完成验证，才能判断316L或TA2是否适合该项目。

九、选材结论：先确定功能，再确定材料

研发样机与夹具用超低头内梅花微型螺丝选择316L还是TA2，本质上是一个结构、工况和成本的综合判断问题。

• 如果项目需要成熟的加工工艺、较稳定的锁付表现、良好的耐腐蚀性和更容易控制的批量成本，316L通常是更具通用性的选择。

• 如果项目明确提出轻量化、低磁响应、特殊腐蚀环境或不使用传统镀层等要求，TA2钛本色则更值得评估。

无论选择哪种材料，都不能忽略超低头结构本身的限制。对于微型内梅花螺丝，头部厚度、槽型深度、螺纹精度和实际锁付扭矩，往往比材料价格更重要。

在正式定制前，建议提供完整图纸、安装位置、使用环境、锁付方式、目标扭矩、拆装次数和预计数量，由工程人员同时评估材料、结构和加工方案，避免样品尺寸合格，但实际装配时出现槽口打滑、头部开裂、螺纹卡死或设备干涉等问题。

询价时建议提供的信息

为了更快确认超低头内梅花微型螺丝的可制造性，可准备以下资料：

1. 2D图纸或3D模型；

2. 螺纹规格、总长、头径和头厚；

3. 内梅花槽型规格及配套批头；

4. 316L或TA2等候选材料；

5. 表面处理及外观要求；

6. 安装位置和配合材料；

7. 工作温度及腐蚀环境；

8. 是否有低磁、洁净或轻量化要求；

9. 锁付方式、目标扭矩和拆装次数；

10. 样品数量、批量数量及检测要求。

深圳市世世通金属制品有限公司可根据研发样机和夹具的实际结构，对超低头内梅花微型螺丝的材料、头部尺寸、槽型深度、螺纹结构及表面处理进行综合评估，并通过样品验证后再进入批量生产。
