锂电池PACK为什么要定制贯穿长螺丝？
电芯模组整体夹紧、直线度控制与长期防松解决方案

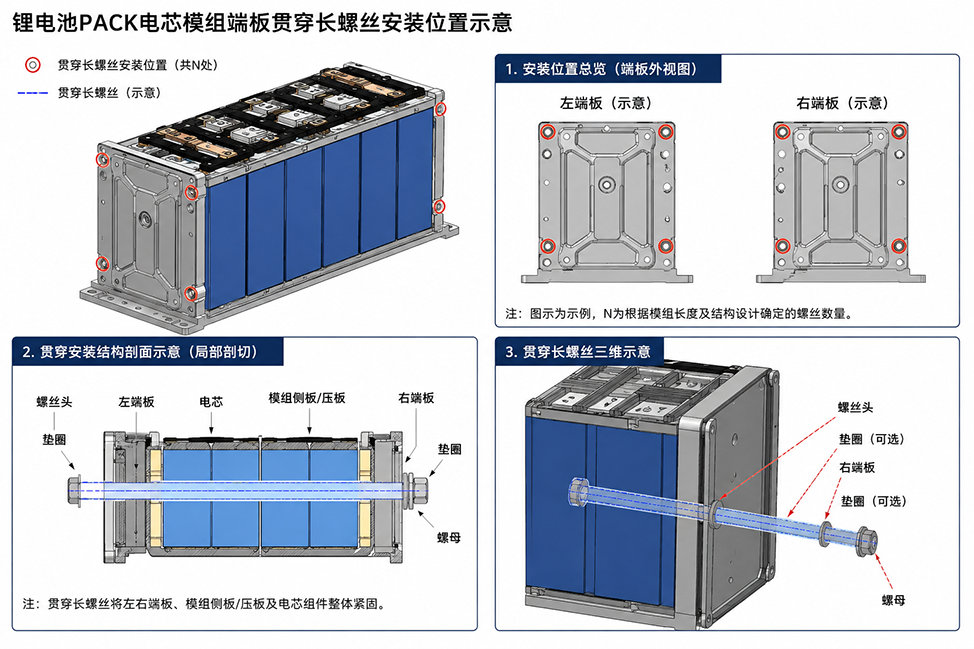

锂电池PACK和储能电池柜中的长螺丝，并不是把普通螺丝简单加长。它需要贯穿端板、侧板、绝缘件、电芯模组或箱体结构，同时承担连接、整体夹紧、导向定位和长期防松。总长、光杆段、尾部螺纹、直线度、材料强度或表面处理只要有一项与模组结构不匹配，就可能出现穿孔困难、预紧力不均、螺杆弯曲或运行后松动。

一、客户常见问题

标准长度不够，无法贯穿模组不同项目的电芯数量、端板厚度、绝缘件及箱体尺寸不同，固定系列标准件往往无法同时满足贯穿距离、有效啮合和允许露牙。长度不足时，只能拼接、焊接加长或被迫修改端板与孔位，增加装配和验证风险。	多颗螺丝夹紧力不一致多颗长螺丝共同夹紧模组时，即使锁紧扭矩相同，也可能因螺纹和支承面摩擦、表面处理、螺杆有效长度、端板刚度及锁紧顺序不同而产生预紧力差异。局部夹紧力过小容易松动，过大则可能增加端板、绝缘件和电芯外壳的受力。

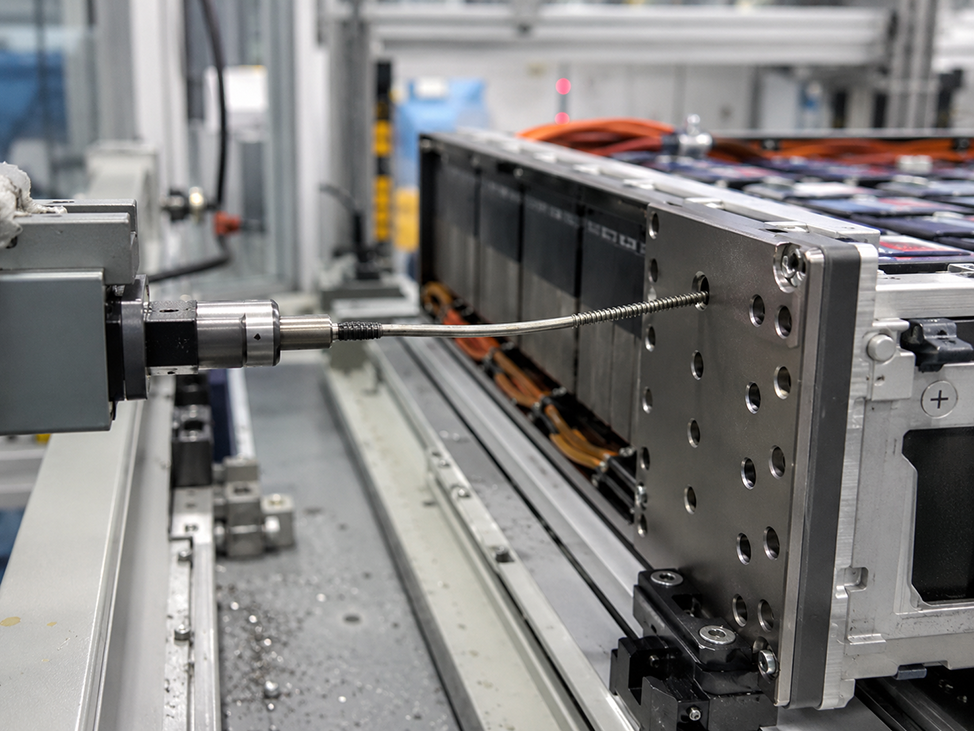

螺杆过长，弯曲或穿孔困难小直径、长规格螺杆对直线度更敏感。轻微弯曲就可能增加孔壁摩擦，导致穿杆困难、人工强行校正、自动装配卡料、孔位划伤或锁紧后偏载。	运行一段时间后模组松动 PACK和储能柜会经历运输振动、充放电温升、接触面沉降及绝缘材料压缩。若螺纹长度、防松结构、锁紧顺序或目标扭矩不匹配，初始预紧力可能逐步下降，最终出现端板间隙、异响或需要二次紧固。

二、问题为什么会发生

原因	现场表现	造成的影响
总长与尾牙长度未按模组结构设计	过短时有效啮合不足；过长时可能顶到箱体、干涉装配或露牙过多	夹紧不足、结构干涉，或防松结构无法正常工作

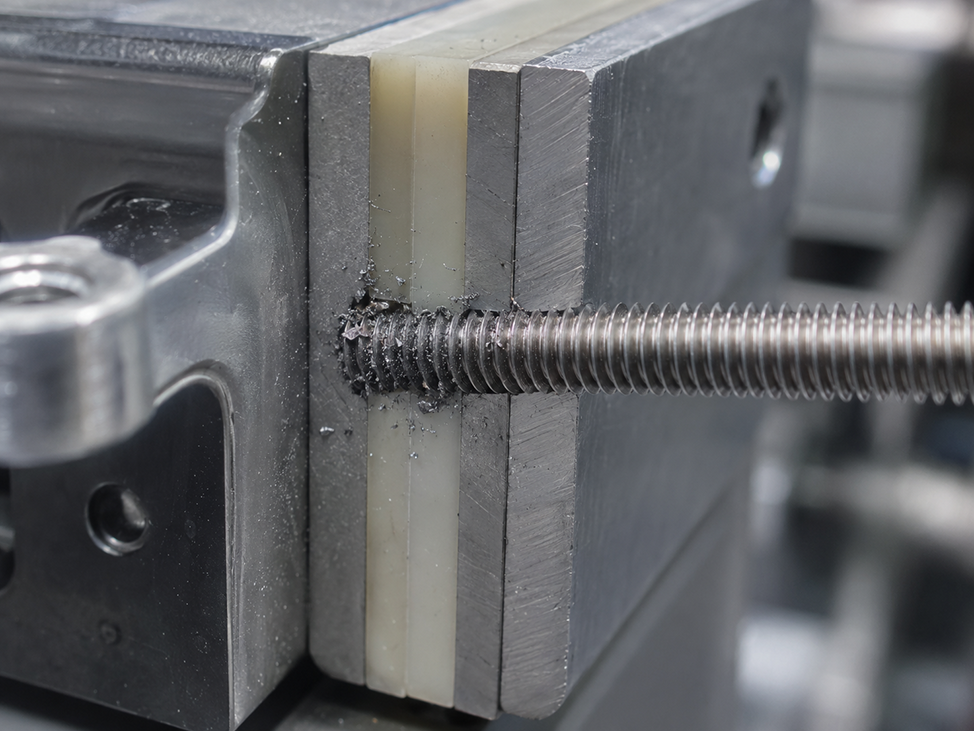

全牙结构直接贯穿多层孔位	整段螺纹持续接触孔壁，孔位同轴度稍有偏差就会增加阻力	可能划伤孔壁、产生碎屑，并增加装配时间和自动化卡料风险
长度直径比过大	成型、热处理、表面处理、校直或运输环节后产生弯曲	无法穿过同轴孔位，锁紧后形成偏载
材料、表面处理、防松与扭矩未联动评估	螺纹摩擦系数、支承面状态、目标预紧力和振动环境不匹配	扭矩无法稳定转化为预紧力，长期运行后容易松动

三、对应解决方案

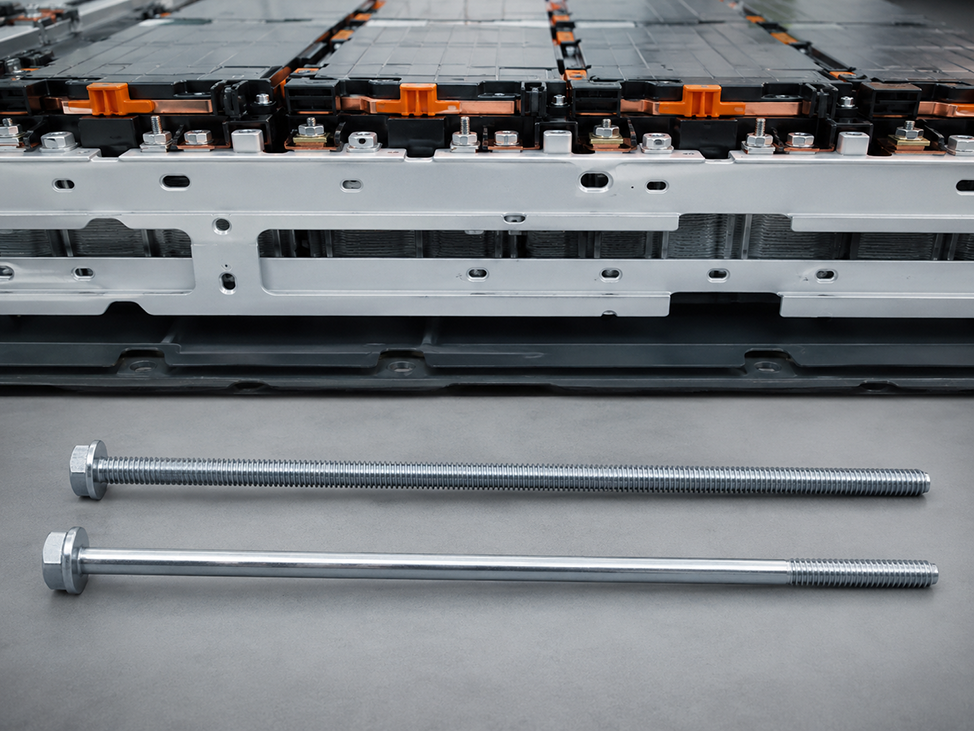

按模组厚度定制总长综合电芯模组、两侧端板、绝缘垫片、垫圈、螺母、有效啮合长度和装配余量，确定头下长度或总长度，避免过短无法锁紧、过长干涉箱体。	采用头下光杆和尾部短牙中间光杆段负责贯穿、导向和支撑，尾部螺纹负责锁紧。可减少螺纹与多层孔壁的接触和摩擦，提高人工穿杆或自动化装配效率。
按受力选择强度和直径根据轴向拉力、目标夹紧力、运输振动、剪切载荷和温度应力，评估螺杆直径及8.8、10.9或12.9级方案，同时兼顾韧性、热处理稳定性、表面处理和氢脆风险。	防松、扭矩和表面一起确认结合螺母、垫片、接触面状态、锁紧顺序、目标扭矩和振动环境评估防松方式。表面处理会改变螺纹及支承面的摩擦系数，因此不能只看盐雾结果，还要验证实际预紧力和夹紧效果。

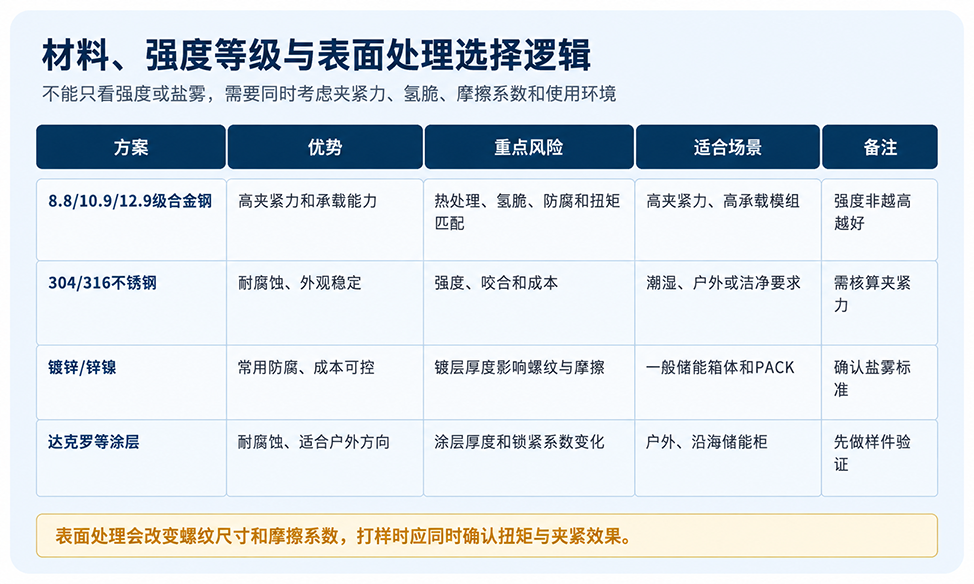

四、材料与强度等级选择

材料/等级	适合方向	选择时重点确认
8.8/10.9/12.9级合金钢	高夹紧力、高承载的PACK模组	热处理、硬度、拉力、韧性、氢脆风险、防腐性能及实际锁紧扭矩
304/316不锈钢	潮湿、户外、沿海或有耐腐蚀要求的结构	强度和刚度是否满足、螺纹咬合、直线度、成本、钝化及实际盐雾要求
客户指定材料	特殊轻量化、耐腐蚀或整机材料规范	材料证明、加工可行性、强度与刚度、成本及批量稳定性

表面处理可评估镀锌、锌镍、达克罗、发黑、镀镍或不锈钢钝化。它不仅影响耐腐蚀性能，也会改变螺纹尺寸及摩擦系数，必须与目标扭矩、预紧力、配套螺母和防松方案一起验证。

五、世世通能针对这个问题提供什么解决方案

世世通配合内容	具体解决方式
图纸与装配结构分析	确认需要贯穿的结构层数，划分光杆段与螺纹段，核对螺母位置、有效啮合和允许露牙，避免客户为了迁就标准件而修改模组结构。
超长螺丝制造评估	根据直径、材料、头型、螺纹结构和强度要求评估制造方案，部分规格长度可评估至2000mm，并提前判断长径比、成型、热处理及运输风险。
直线度与包装控制	合模工艺一体式成型，保障直线度，世世通长螺丝直线度控制为±2°，降低“到货后无法顺利穿孔”的风险。
批量一致性与报告	按确认图纸和封样控制总长、光杆、尾牙、硬度、直线度、螺纹状态和表面处理，并按项目提供材质、尺寸、盐雾等检测资料。

六、重点检测参数

总长与头下长度确认贯穿距离、有效啮合并避免结构干涉	光杆直径与长度确认与孔位配合、导向支撑和穿杆效率	尾部螺纹长度确认有效啮合长度和允许露牙	螺纹通止规确认批量装配和锁付顺畅度
螺杆直线度确认多层孔位贯穿及自动化装配	强度、硬度与拉力确认承载能力与目标预紧力、扭矩匹配	镀层厚度与盐雾确认防腐要求及对螺纹尺寸、摩擦的影响	外观与包装避免划伤、碰伤、弯曲及运输变形

多颗长螺丝共同夹紧电池模组时，不能只看单件尺寸是否合格，还要关注同批次总长、尾牙长度、材料状态、表面处理和螺纹摩擦的一致性，并结合客户设定的扭矩、锁紧顺序及端板刚度验证多点夹紧状态。

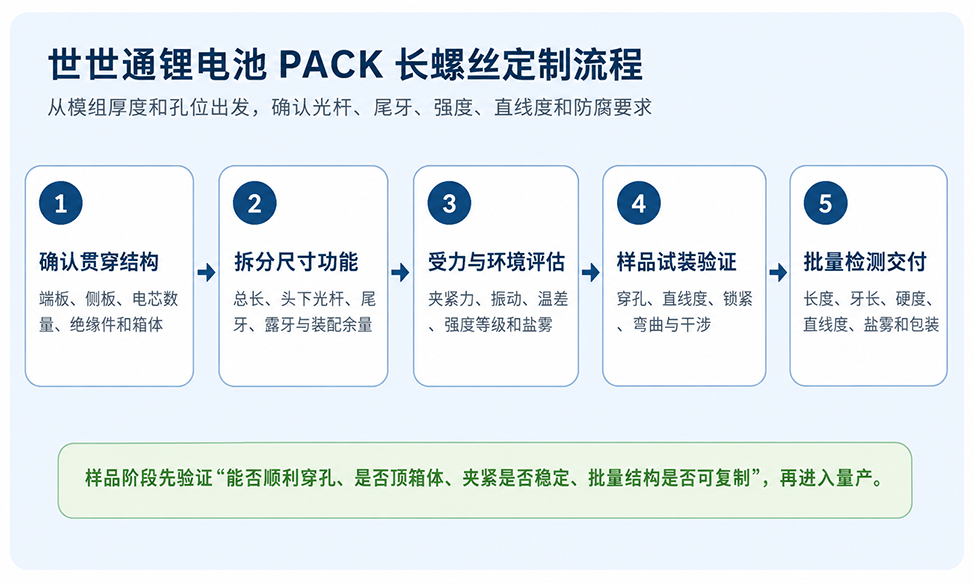

七、定制前需要提供什么

您可以提供	我们会重点确认
PACK或电池模组图纸	端板、侧板、箱体、绝缘件、贯穿层数及装配顺序
螺纹规格、总长和孔位	光杆段、尾牙段、孔径、孔数、总贯穿距离、有效啮合和允许间隙
夹紧力、扭矩和受力情况	螺杆直径、材料、强度等级、防松方式、目标预紧力和锁紧顺序
使用环境与盐雾要求	室内、户外、沿海或潮湿环境，以及盐雾、材料和表面处理要求
当前装配问题和采购数量	长度不足、弯曲、穿孔卡料、松动，以及样品、试产和批量数量

锂电池PACK长螺丝，先把贯穿、夹紧和防松要求说清楚
PACK长螺丝的关键不是单纯增加长度，而是让总长、光杆、尾牙、直线度、强度等级、表面处理和锁紧工艺共同匹配模组结构。建议批量采购前先完成样品穿孔、扭矩和多点夹紧验证。

锂电池PACK与储能模组长螺丝定制咨询：谢小姐
131-4994-3113
