轴肩螺丝定制，台阶尺寸、公差、装配间隙才是决定转动顺畅的关键

轴肩螺丝能否装好、转动是否顺畅、间隙是否合适，很大程度上取决于中间那段光滑台阶，而不是螺纹。很多客户第一次询价时会直接说“我要一颗M4轴肩螺丝”，但实际项目中，M4只是一个基础参数。

台阶直径差几个丝，可能装不进去；台阶长度不合适，锁紧之后零件可能无法转动；公差控制不稳定，装配后可能出现晃动；螺纹起始位置不对，还可能直接干涉活动部件。

所以，处理轴肩螺丝项目时，通常不会只问“要多大的螺纹”，而是先把整个装配关系弄清楚。

一、什么是轴肩螺丝？

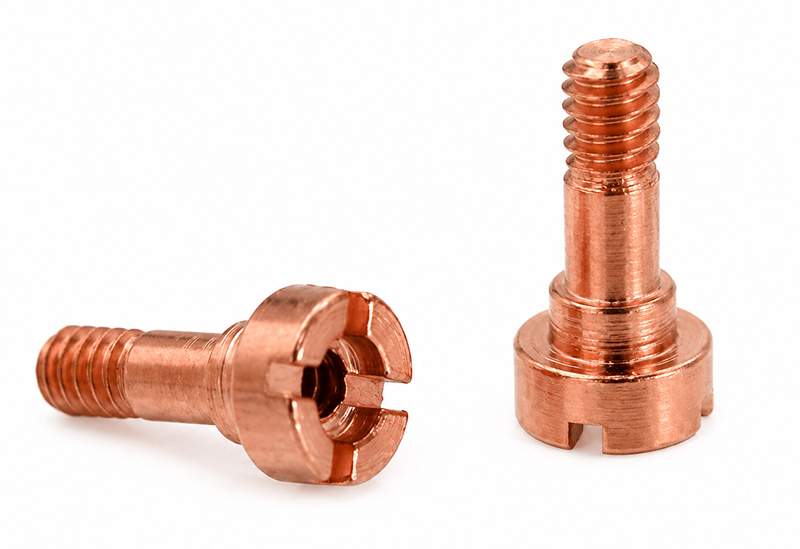

轴肩螺丝，也常称为肩式螺丝或轴肩螺丝。它的典型结构可以简单理解为三部分：

头部 + 光滑台阶 + 螺纹。

头部负责工具锁紧；

台阶部分负责定位、承载、旋转或滑动；

螺纹部分负责最终固定。

普通螺丝的主要任务通常是“锁紧”。而轴肩螺丝除了锁紧之外，往往还承担另一个作用：让另一个零件围绕它转动，或者沿着它进行精确定位。这也是为什么它在自动化设备、机器人、模具、精密机械等领域比较常见。

二、为什么台阶部分比想象中重要？

做了28年的定制轴肩螺丝，我们收到的客户图纸上的重点往往不在螺纹，而在台阶。例如一颗 M3 × 台阶Ø5 × 台阶长8mm，真正需要仔细确认的，通常是Ø5这个尺寸。

如果这个台阶需要与轴承、衬套或者精密孔配合，那么 Ø5.00、Ø4.98、Ø4.97，看起来只差几个丝，实际装配效果可能完全不同。有些结构要求自由转动；有些要求不能有明显晃动；还有些位置既需要转动，又需要控制轴向间隙。

此时不能简单理解成“孔是5mm，台阶就做5mm”，而要结合实际配合方式、公差和装配需求一起判断。这就是非标轴肩螺丝和普通标准螺丝的主要区别之一。

台阶长度同样关键。假设两个活动零件叠加后的总厚度是6mm，如果台阶只做到5.8mm，锁紧后头部可能直接把活动零件压死，原本该转动的结构变成固定连接；反过来，台阶过长又会出现明显的轴向间隙。因此，台阶长度不能只按单个零件厚度确定，而要看实际装配后的整体关系，尤其是带垫片、轴承、衬套或多零件叠加的结构。

三、轴肩螺丝的典型应用

轴肩螺丝的应用比很多人想象中广：

• 自动化设备：机械手、转动关节、连杆机构、定位机构等，常需要台阶作为旋转轴或定位轴。

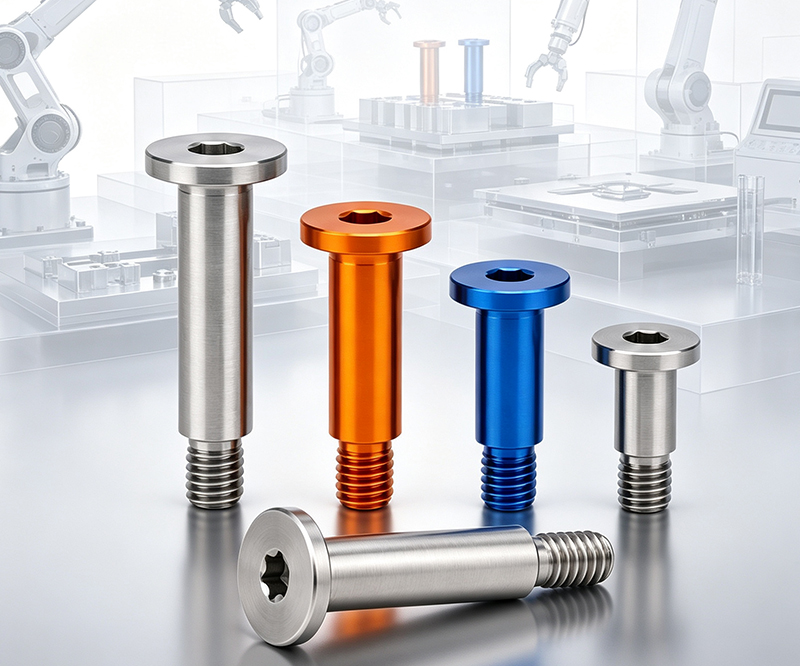

• 机器人机构：夹爪、活动关节、限位机构及快换结构中，对台阶尺寸和重复定位要求较高。

• 模具设备：用于定位、导向以及活动件连接。

• 精密机械：工业相机、检测设备、治具、精密传动结构等。

• 医疗设备：部分活动结构对尺寸、表面质量、材料及清洁要求较高，也采用定制轴肩螺丝。

可以说，轴肩螺丝表面看只是“中间多了一段光杆”，实际经常同时承担 紧固件 + 定位件 + 小型转轴 的多重角色。

四、标准轴肩螺丝不能用，问题出在哪里？

实际沟通中，经常遇到客户已买过标准件但装配后不合适的情况，常见有以下几种：

1. 台阶直径与孔配合不合适：太大装不进去，太小装进去后晃动明显。核心是配合公差，而非简单更换螺纹规格。

2. 台阶长度不够：锁紧后活动件被头部和底部夹住，无法正常旋转。

3. 螺纹位置干涉：本该由光滑台阶接触的位置，实际进入了螺纹区域，增加摩擦，长期运动影响配合面状态。

4. 头部太高：设备内部空间紧凑时，标准内六角圆柱头可能过高，需考虑低头、薄头或其他非标头型。

5. 台阶与螺纹同轴度不好：普通紧固不明显，但若台阶本身作为旋转轴，同轴度不稳定会导致偏摆或转动不畅。

五、定制轴肩螺丝需要确认哪些参数？

综合实际项目经验，轴肩螺丝定制时建议重点确认以下参数：

关于台阶公差的选择，可参考以下经验：

• 自由转动且间隙要求不高：常用 h7 或 g6，既能保证转动，又不会有过大晃动。

• 需要转动且间隙控制较严：可选用 h6/h5 甚至更高精度，配合 H7 孔实现小间隙配合。

• 只做定位不转动：可适当采用过渡配合，台阶直径略大于孔径，装配后无松动。

• 与轴承内孔配合：需根据轴承内孔公差反向设计台阶直径，保证轴承安装后转动顺畅且无窜动。

六、材料选择

不同使用环境，材料选择也不同：

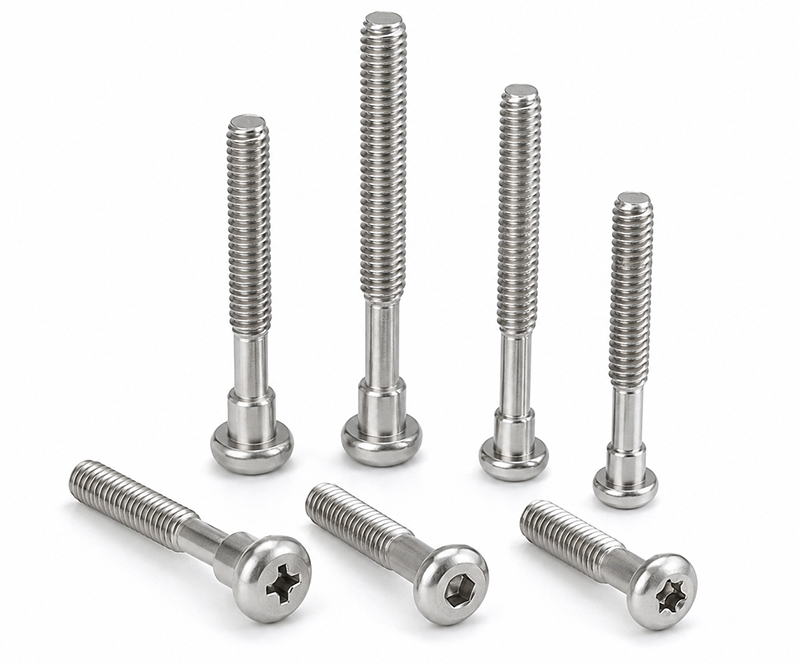

• 不锈钢轴肩螺丝（304、316等）：适用于有耐腐蚀要求的环境。

• 合金钢轴肩螺丝：承受较大机械载荷时，可根据强度要求选择材料及热处理方案。

• 碳钢轴肩螺丝：常规机械连接，结合强度和表面处理要求设计。

• 钛合金轴肩螺丝：关注重量、耐腐蚀性或特殊环境时考虑。

材料没有绝对好坏，需结合 载荷、环境、尺寸、运动频率、表面处理和成本 综合判断。

七、一个实际案例

某客户使用标准 M5 轴肩螺丝连接一个活动关节，装配后发现关节无法转动。经确认，两个活动件叠加厚度为 8.2mm，标准件台阶长度仅 8.0mm，锁紧后头部将活动件压死。重新定制台阶长度为 8.3mm，并将台阶公差控制在 h7，装配后关节转动顺畅，轴向间隙控制在 0.1mm 以内，问题解决。

这个案例说明，台阶长度和公差的微小调整，往往能直接改变装配功能。

八、询盘沟通建议

如果您想直接问“这个轴肩螺丝多少钱？”建议先确认以下几个问题：

• 它安装在哪里？台阶需要转动还是只做定位？

• 配合孔径是多少？允许多大间隙？

• 台阶长度对应多厚的零件？有没有轴承或衬套？

• 材料、表面处理有没有指定？

• 使用环境是否有腐蚀、高温或清洁要求？

因为同样是 M4 轴肩螺丝，用在普通定位结构和高速往复运动结构中，制造重点可能完全不同。如果一开始只按尺寸报价，后期很容易出现“产品做出来了，但装配不好用”的情况。

九、定制轴肩螺丝，最好提供哪些资料？

询价时尽量提供以下内容，可加快方案确认：

• 2D 图纸或 3D 图；

• 螺纹规格、台阶直径、台阶长度、关键尺寸公差；

• 头型与槽型；

• 材料及表面处理；

• 使用环境；

• 配合孔尺寸；

• 是否需要转动、滑动或定位；

• 样品数量及预计批量。

如果没有完整图纸，也可提供样品或装配结构信息，再一起确认可制造方案。

写在最后

很多人看到轴肩螺丝，会觉得它只是一颗“带光杆的螺丝”。但从制造和装配角度看，它往往是一种典型的功能型紧固件。一颗适合设备的轴肩螺丝，不只是螺纹能拧进去，还需要考虑 配合、定位、转动、间隙、承载及长期使用状态。

我们处理非标轴肩螺丝项目时，更希望先了解客户为什么需要这颗螺丝、它在设备里承担什么作用，再确定尺寸、公差、材料和加工方案。

如果你正遇到标准轴肩螺丝装不上、间隙太大、转动不顺、头部空间不足或尺寸需要非标定制的问题，可以将图纸、样品或装配要求发送给我们，我们会在 24 小时内给出初步配合建议和报价方案。
