在精密制造领域，一颗特殊尾部定位螺丝的价值，远超其克重。作为深耕非标紧固件领域多年的技术负责人，我处理过太多因图纸标注不清导致的交付事故：装不上、锁不紧、定位漂移。这些问题，追根溯源，90%都指向图纸上某个关键尺寸的缺失。

今天，我将从工程实践角度，为您完整解析：特殊尾部定位螺丝的图纸上，那10个决定成败的关键尺寸，以及如何与供应商进行零误差沟通。

第一部分：先立根基——决定能否“装得上”的基础尺寸

在一切开始之前，我们必须先锁定螺丝的“身份证”信息。这三个尺寸错了，后面的一切都无从谈起。

1. 螺纹公称直径与公差等级
这是最基本的规格参数，决定了螺丝与内螺纹孔的匹配关系。但只标直径远远不够。

• 关键点：必须同时标注公差等级，如常见的6g、4h。这直接决定了配合的松紧度。

• 我们的建议：根据您的装配需求（如是否有振动、是否需要反复拆装），明确选择公差。图纸上绝不能只写一个M5。

2. 总长及公差
从头部顶端到尾部的全长，决定了螺丝能否在有限空间内完全就位。

• 关键点：必须标注带公差的数值，而不是一个单一固定值。±0.1mm和±0.5mm的制造成本和难度天差地别。

• 避坑指南：我们常看到图纸上写着“总长约20mm”，这个“约”字是制造歧义的源头。

3. 头部类型与槽型
这决定了装配时用什么工具、能传递多大扭矩。

• 关键点：根据装配空间限制和所需拧紧力矩，明确选择圆头、沉头、六角头等头部类型，以及一字、十字、内六角等槽型。

• 实战视角：如果空间狭小，可能需要薄头或特殊槽型（如梅花带柱），请在图纸上清晰绘制，并标注关键驱动尺寸。



第二部分：定义灵魂——决定能否“定得准”的功能尺寸

这是特殊尾部定位螺丝与非标螺丝的核心区别。它不仅要锁紧，更要精准定位。

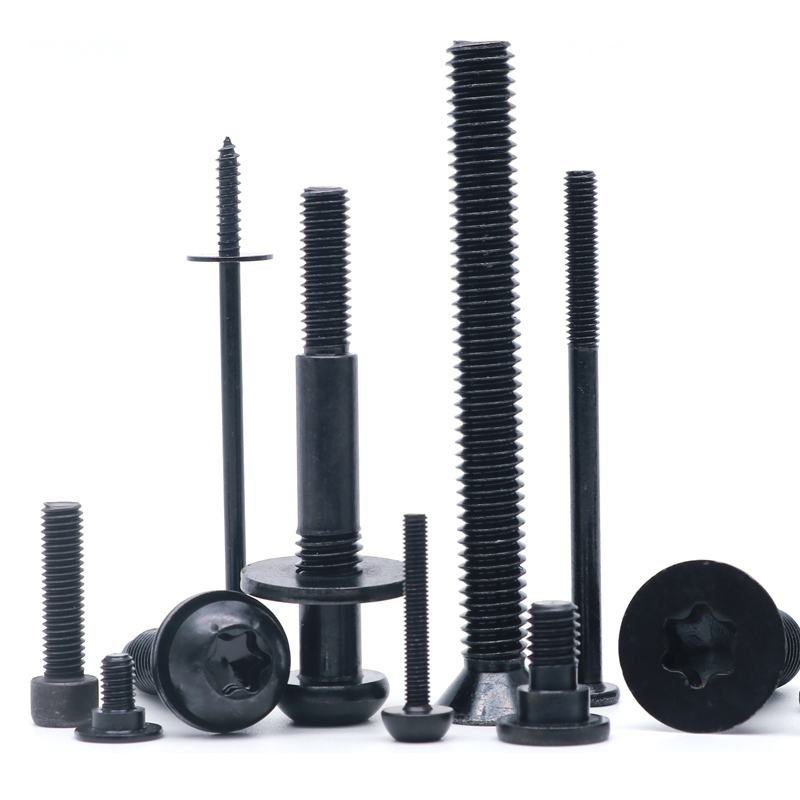

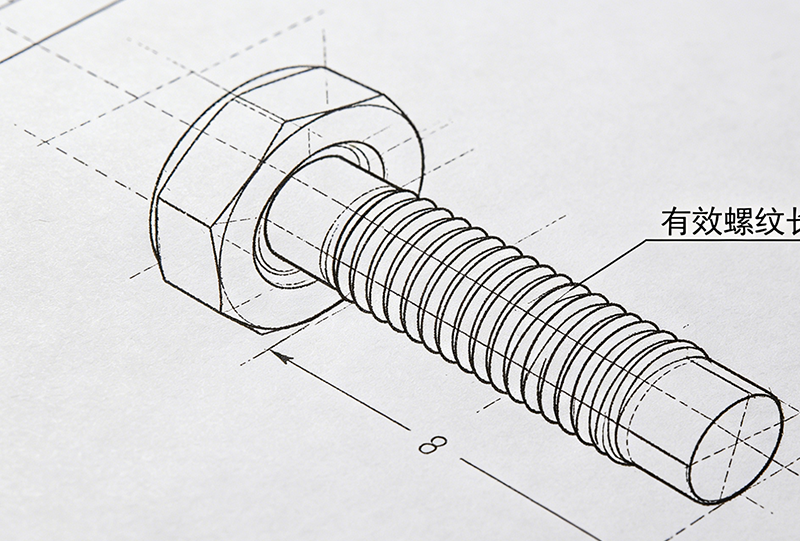

4. 有效螺纹长度
指螺纹真正参与咬合的长度。

• 致命问题：牙长不足，锁紧力不够；牙长过长，可能顶到盲孔底部或干涉其他部件，造成装配假象。

• 标注要求：在图纸上明确标识出有效螺纹长度的起始和终止位置，并给出公差范围。

5. 肩部直径与肩部长度
这是定位功能的绝对核心。肩部需与装配孔精密配合，其尺寸精度直接决定了模块的重复定位精度。

• 设计原则：通常按基孔制设计，与配合孔形成间隙配合或过渡配合。

• 关键提问：您需要的最小间隙是多少？定位精度要求是多高？这些答案将直接转化为图面上的公差数值。

6. 起牙位置
指螺纹起始点到定位端面的轴向距离。这是一个极易被忽略的尺寸。

• 失效模式：起牙位置不对，会导致螺纹无法顺利旋入，或者肩部无法完全贴紧配合面，丧失定位功能。

• 标注方法：在图纸上明确标出这个轴向距离，这对车削工艺至关重要。

7. 配合段关键尺寸
如果尾部带有导向锥、球面或特殊台阶，必须标注所有配合特征。

• 核心要素：导向段的直径、角度、长度，任何影响装配顺畅度的几何特征都需量化。

• 案例：我们曾为一个自动化产线定制导向螺丝，仅因锥度标注不明，就导致机械手抓取定位失败。精确的角度公差是成功导向的保证。



第三部分：追求极致——决定能否“用得久”的形位公差

尺寸对了，就够了吗？远远不够。形位公差是图纸上最容易被忽视，却对长期可靠性影响最大的部分。

8. 同轴度
特殊尾部定位螺丝最重要的形位公差。头部轴线、肩部轴线、螺纹段轴线必须保持高度同轴。

• 失效后果：同轴度超差，装配后会产生偏心载荷，加速磨损，直接影响模块的运动精度和使用寿命。

• 标注基准：应以高精度的肩部轴线为基准，对其他要素标注同轴度要求。

9. 端面垂直度
影响螺丝锁紧后与配合面的贴合效果。

• 潜在风险：端面不平会导致预紧力分布不均，在振动环境中可能出现微动松弛。

• 我们的经验：对于有紧固力矩要求的高端装配，端面垂直度必须管控。

10. 过渡圆角
各台阶连接处的圆角半径。

• 工程价值：在各棱边、台阶根部标注合理圆角，能有效减少应力集中，是提高抗疲劳强度的低成本高效益手段。

• 标注建议：即使是非关键圆角，也应标注“未注圆角R0.3”等通用要求，避免加工出锋利棱边。



第四部分：最终保障——决定产品“内在品质”的材料与工艺要求

几何尺寸是骨架，材料与工艺才是血肉。

• 材料牌号：明确标注材质牌号，如SUS304、SUS316L、42CrMo等。对于高强度要求，还需注明性能等级（如8.8级、12.9级）。

• 热处理要求：注明热处理工艺及最终硬度值。例如，合金钢经调质处理可获得优良的综合力学性能。

• 表面处理：直接影响耐腐蚀性。需标注处理方式（镀锌、镀镍、达克罗等）及镀层厚度。我们建议您根据盐雾测试要求（如72h/200h）来反选处理工艺。

• 检验基准：明确需进行的检测项目和方法，如螺纹通止规全检、关键尺寸CPK管控、硬度抽检等。这是保障质量的最后一道闸门。

把图纸语言，转化为可靠产品

在精密装配领域，一张标注完整的图纸，就是您与供应商之间最具法律效力的“工程契约”。而一颗看似微小的特殊尾部定位螺丝，往往是决定整个模块能否稳定运行的关键支点。

作为深耕非标紧固件领域多年的技术团队，我们见过太多因为图纸上一个尺寸缺失，而导致整批次报废的案例。我们始终坚信，好的供应商，不应该是被动的“图纸执行者”，而应是主动的“工程方案共建者”。

为此，我们承诺提供以下技术服务：

• 免费图纸评审：提供设计图纸/样品/适配件，我们的工程师团队将从工艺可行性、公差合理性、成本优化空间三个维度，为您提供详细的书面评审建议。这并非简单的“能做”或“不能做”，而是告诉您哪里可以调整以降低30%的成本，哪里必须严控以保证100%的性能。




• 1小时技术响应：针对您的技术疑问，我们承诺1个工作小时内给出初步分析报告与建议方案。我们会将您的应用场景（如高频振动、酸碱环境、高温工况）翻译成具体的材料、公差和表面处理参数。




• 全流程透明交付：从原材料光谱分析、首件确认，到生产进度日报、成品全尺寸报告，我们让整个制造过程透明化。对于关键项目，我们还提供批次留样，确保三年内可追溯。
