半导体设备高温工艺模组螺丝：热态装配后位置漂移与扭矩下降分析

半导体设备的高温工艺模组上，加热板、炉门、热区支架这一类位置，常出现同一个反馈：

热态装配时位置是对的，降温以后位置却回不到原位；下一次升温，扭矩又掉了。

多数人的第一反应是"螺丝松了，换更硬的"。但在这类位置，问题往往不在强度，而在两件事：夹紧长度随温度变了，而定位仍然依赖摩擦力。

升温到底改变了什么、低头台阶螺丝在这些位置承担什么、以及夹紧长度该怎么和客户一起定下来。

一、先把"升温后出问题"拆成三种机制

• 材料强度、韧性、热膨胀、表面处理、点胶和配合间隙都会随温度变化；材料耐温范围不能直接等同成品工作温度。

• 设备标称温度不等于每个部件实际温度；金属、O 型圈、胶、表面和配合件耐温不同，最先失效的环节可能不是螺丝本体。

落到"位置变化 / 扭矩下降"上，至少是三种机制，必须分开：

三种机制的修法完全不同：

第一种改预紧与材料

第二种改定位结构（肩部 / 精密光杆）

第三种改头型与支承面。

先分机制，再谈结构——否则很容易出现"换了更硬的螺丝，位置还是回不去"。

二、夹紧长度：热膨胀就是从这里进入设计的

夹紧长度，指螺栓头支承面到螺母 / 内螺纹有效啮合区之间，被夹紧的那一段总厚度。

温度变化时，这一段里的每一层材料都按自身的膨胀特性伸长或收缩，螺栓本体也在伸长。于是两件事同时发生：

1. 预紧力变化——螺栓伸长量与被夹件膨胀量之间的差值，直接改变夹紧力；

2. 位置变化——以支承面或台阶面为基准的落位，会随这段长度变化而漂移。

所以"这个位置能不能用"从来不是单看材料，而是看这段堆叠里所有材料以及它们各自的温度。同一颗螺丝，在不同堆叠厚度、不同配合件材料下，表现可能完全不同。

必须由客户提供（缺任一项都无法计算） 被夹紧各层材料与厚度 ｜ 各层实际温度（持续值 / 峰值 / 热循环次数）｜ 螺栓本体实际金属温度 ｜ 目标预紧力 ｜ 配合件材料。

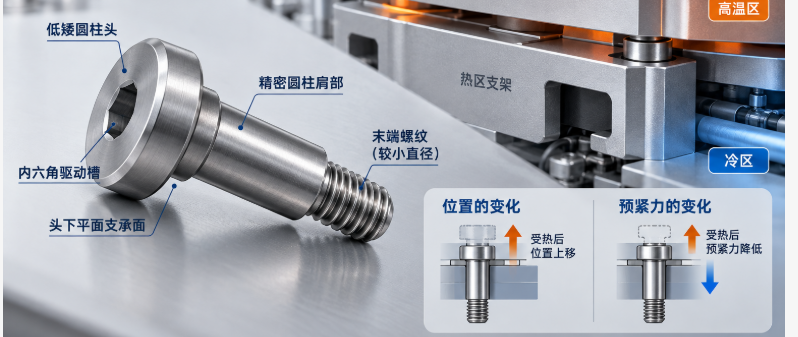

三、低头台阶螺丝：让位置由几何决定，而不是靠摩擦

如果定位靠螺纹的摩擦力与间隙，那么温度一变、预紧一掉，位置就跟着变——这正是"冷却后不能完全复位"最常见的来源。

台阶螺丝的价值，是把两件事拆开：

• 肩部 / 精密光杆：与定位孔配合，负责位置与导向；

• 螺纹：只负责锁紧。

这样，拆装后的重复定位由肩径与孔径的配合决定，而不是由"这次拧多紧"决定。

对这类结构的关注点是：杆径、肩径、台阶长度、缩杆长度、过渡位置——这几项必须逐项写清，因为它们分别对应完全不同的功能，不能互相替代。

两条容易被忽略的细节：

• 同心度不能用一个数字概括。 头杆中心、不同台阶段、孔与外圆，是不同的同心关系；混成一个"同心度"数字，检验时就无法判定。

• 头下圆角必须留让位。 如果孔口没有给头下圆角让位，圆角可能先碰到孔口，使真正的承压面悬空或接触面积不足，导致预紧不稳定、局部压痕、装配高度变化。在高温位置，这些偏差还会被热膨胀进一步放大。

四、低头是有代价的：承载能力要单独定义

低头 / 超低头结构在空间受限的高温模组里很常见，但有一句话必须说清：

低头 / 超低头结构本身可能属于降低承载能力的紧固件，需要另行定义功能载荷与扭矩，不能用常规全承载等级直接套用。

以常规 M6 低头 10.9 级为几何基准，超低头结构已经明显离开这个几何窗口。因此"这个位置用 10.9 级"这句话，

在低头结构上必须补一句前提：是完整全承载 10.9，还是按功能载荷定义的 10.9。

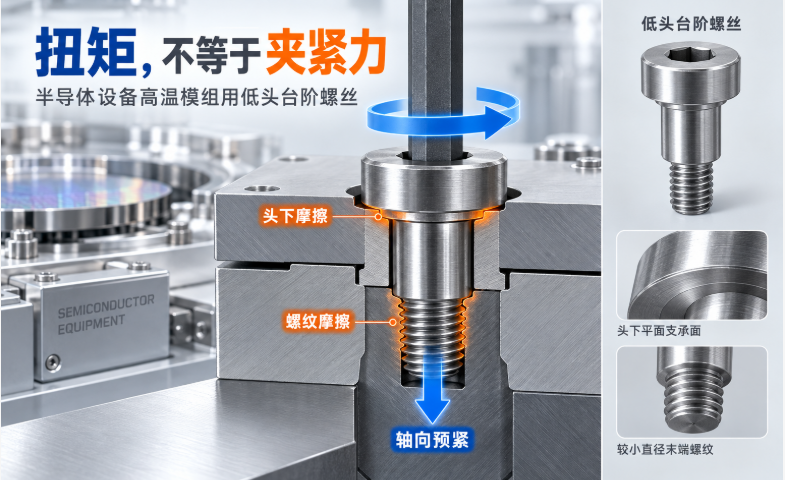

五、扭矩不等于夹紧力——高温位置尤其如此

现场最容易发生的一次误判，是把设定扭矩当成夹紧力。

公开的工程分析给出一个直观比例：典型情况下，约 50% 的扭矩消耗在头下摩擦、约 40% 消耗在螺纹摩擦，只有约 10% 转化为螺栓拉伸（预紧）。当螺纹和头下摩擦系数都约 0.10 时，公开工程资料显示约 16% 的扭矩可转化为预紧；汽车工业常见的受控摩擦系数范围约 0.08～0.16，实际预紧力的离散常见约 ±30%，无润滑、锈蚀、不锈钢咬合或重复拆装时可能更大。

由此得到三条实践结论：

• 用 T = K·D·F 换算时，K 必须是本项目验证过的扭矩系数，不能默认取值；

• 温度会改变摩擦状态（氧化、介质、镀层），同一个扭矩值在冷态与热态下的预紧力不是同一个数；

• 这也补上了"升温后扭矩下降"的另一半答案：不一定螺栓在拉长，也可能是摩擦状态变了。

六、材料：中低温、持续高温、更高温，分开判断

选材按螺丝本体实际金属温度分档，不按设备标称温度：

三条提醒：

• 321 与 321H 不混用，高温应用按标准与材料状态评估；

• 约 550℃ 以上，蠕变强度通常开始成为主要设计因素——室温抗拉合格，并不代表长期高温下预紧力与承载能力合格；

• 材料耐温不等于成品工作温度：胶种、O 型圈、表面处理与配合件要一起核，按系统最弱环节判断。

范围边界：A286 目前不列入长螺丝已验证可用材质。如果该位置属于长距离贯穿的长件结构，需作为新项目重新评估。

七、验收怎么做：不要只测一次常温

热循环后复检：

1. 尺寸复检：台阶肩径、肩长、总长与头下长、螺纹通止；

2. 扭矩 / 预紧复检：按项目定义的状态测量，记录测量温度与工具；

3. 重复拆装性能：拆装后位置复原情况——这正是台阶定位的价值所在；

4. 外观与配合：局部压痕、氧化、咬合、镀层状态。

八、常见问题（FAQ）

Q1：升温后扭矩下降，是不是螺丝强度不够？ 不一定。先分三种机制：预紧力流失（热膨胀差、蠕变、摩擦变化）、位置漂移（夹紧长度变化、定位依赖摩擦）、接触压力变化。强度只是其中一项。

Q2：为什么冷却后位置回不去？ 常见原因是定位依靠螺纹摩擦与间隙：温度变化使夹紧长度改变、预紧下降，位置随之漂移。改为肩部 / 精密光杆定位、螺纹只负责锁紧，重复定位便由几何配合决定。

Q3：夹紧长度怎么算？ 把螺栓头支承面到有效啮合区之间的各层材料、厚度和各自的实际温度列清，分别计算温度变化下的长度变化，再合成预紧力变化与位移。缺任一层的材料或温度，计算就不成立。

Q4：低头螺丝能不能按 10.9 / 12.9 直接选？ 不能直接套。低头 / 超低头结构本身可能属于降低承载能力的紧固件，需另行定义功能载荷与扭矩；以 M6 低头 10.9 为几何基准，超低头已明显离开该几何窗口。

Q5：图纸给了扭矩值，为什么装配后预紧力还是散？ 因为扭矩不等于夹紧力。约 50% 消耗在头下摩擦、约 40% 在螺纹摩擦，仅约 10% 转化为拉伸；实际预紧力离散常见约 ±30%，无润滑、锈蚀、咬合或重复拆装时更大。K 值需按本项目验证。

Q6：多少度以上不能再用 304 / 316？ 没有一刀切的温度线。中低温位置可用 304 / 316；持续高温且强度保持不足的位置评估 A286（公司常规选材边界参考最高约 650℃）；实际金属温度确实到 700℃ 时进入 321H / 310S 评估。判断依据是螺丝本体实际金属温度，不是设备标称温度。

Q7：热循环后要不要复检？ 建议按项目复检：尺寸（台阶肩径、肩长、总长与头下长、螺纹通止）、扭矩 / 预紧、重复拆装后的位置复原、外观与配合状态。

对加热板、炉门、热区支架这类位置，建议不要先急着出图，而是先把被夹紧各层材料与厚度、各层实际温度、螺栓本体实际金属温度、目标预紧力、配合件材料补齐。数据齐了，结构才有依据；样件经过热循环验证，批量才可控。

如果只记一句话：高温位置，定位靠几何，锁紧靠预紧，选材看实际金属温度，验收看热循环之后。 这样，热态装配的位置，降温后才有机会回得来；下一次升温，扭矩也才不会继续掉。
