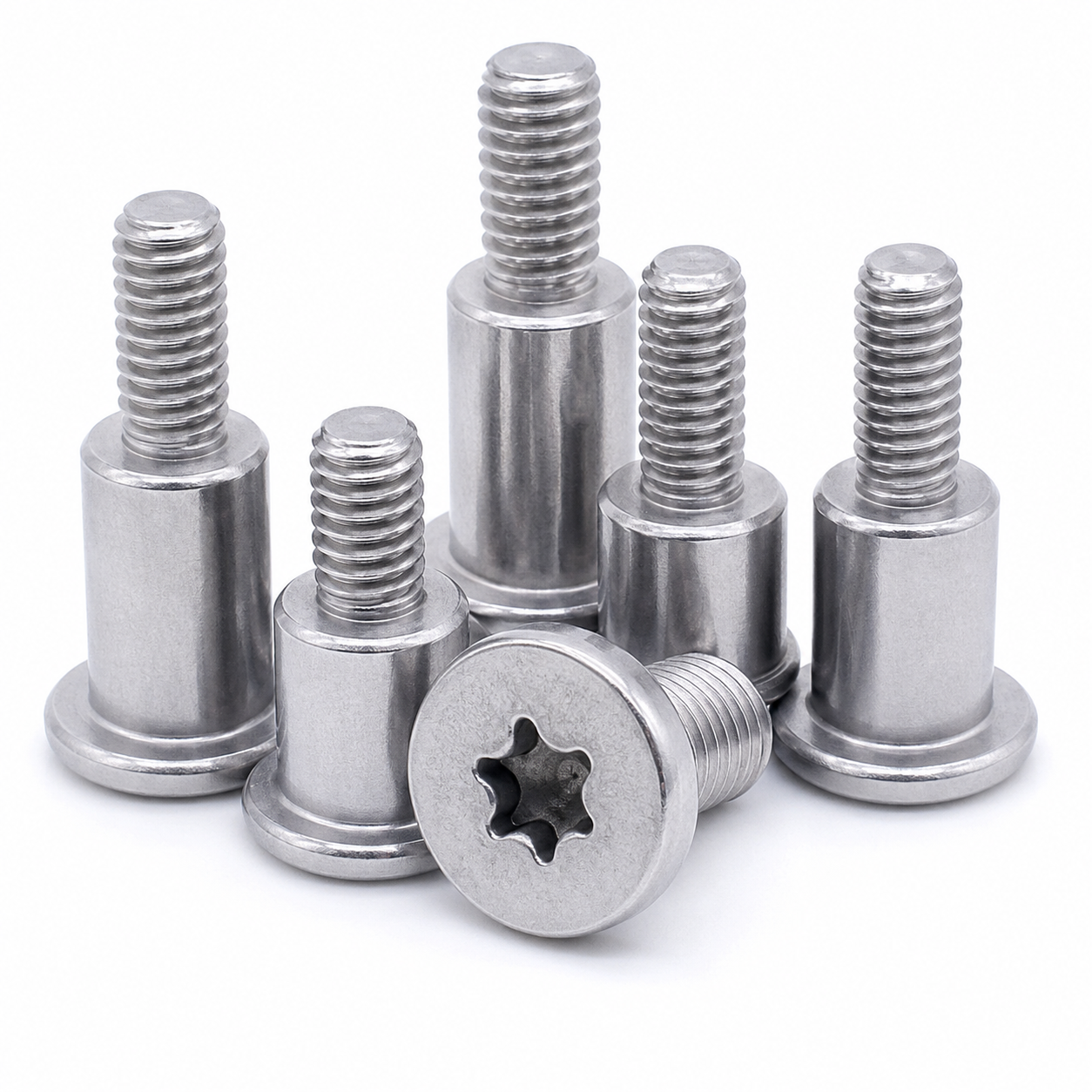

台阶螺丝锁紧后晃动怎么办？肩径公差配合间隙匹配技巧

台阶螺丝已经拧紧，但连接位置仍然出现晃动、偏移。很多时候，问题并不只是锁紧扭矩不足，而是与肩径尺寸、安装孔尺寸、公差以及实际配合间隙有关。

对于承担定位、支撑、导向或转动功能的台阶螺丝，可以先记住一个基本原则：

台阶定位为主，螺纹锁紧为辅。

螺纹主要负责产生轴向锁紧力，而台阶部分是否与安装孔合理配合，会直接影响装配后的定位状态与运动间隙。

一、台阶螺丝锁紧后仍晃动，常见原因有哪些？

需要注意的是，“锁紧”与“定位”并不是同一个问题。

如果台阶外径与安装孔之间已经存在明显径向间隙，即使继续提高螺纹锁紧扭矩，也不一定能够消除晃动。

二、台阶螺丝的核心参数怎么确认？

1. 先确认肩径，而不是只看螺纹规格

对于普通紧固螺丝，客户经常首先关注 M3、M4、M5 等螺纹尺寸。

但对于承担定位作用的台阶螺丝来说，肩径往往是更需要重点确认的尺寸之一。

例如，一个台阶螺丝即使螺纹规格完全正确，如果肩径与设备安装孔之间的配合间隙过大，装配以后仍可能出现横向摆动。

因此，选型时建议同时确认：

• 安装孔实际尺寸

• 台阶肩径

• 肩径尺寸公差

• 孔尺寸公差

• 台阶长度

• 肩部圆度

• 肩部与螺纹的同轴度

• 肩面与轴线的垂直度

• 实际使用状态

对于精密治具、自动化设备、机器人机构以及其他对重复定位要求较高的结构，仅确认名义尺寸通常还不够，还需要结合实际装配要求确认相关尺寸和形位要求。

2. 配合间隙应该怎么算？

台阶与安装孔之间的实际间隙，可以通过孔径与肩径尺寸进行判断。

实际配合间隙 = 安装孔实际尺寸 − 台阶肩径实际尺寸

如果按照极限尺寸分析：

• 最小间隙 = 孔最小尺寸 − 肩径最大尺寸

• 最大间隙 = 孔最大尺寸 − 肩径最小尺寸

例如：

某安装孔实际测量为 φ8.05 mm，台阶肩径实际测量为 φ8.00 mm。

那么当前径向尺寸差为：

8.05 − 8.00 = 0.05 mm

但这个数值是否合适，不能脱离实际结构单独判断。

因为不同用途的台阶螺丝，对配合状态的要求并不相同。

3. 配合间隙不是越小越好

这是台阶螺丝选型中比较容易出现的误区。

如果用于固定定位，希望减少明显摆动，那么通常需要控制合理的配合间隙。

但如果台阶螺丝承担的是：

• 转轴

• 铰接

• 滑动

• 导向

• 往复运动

则还需要考虑运动空间、热膨胀、润滑以及加工误差。

间隙过大，可能出现晃动和重复定位偏差；

间隙过小，也可能出现安装困难、卡顿甚至局部干涉。

因此，配合间隙并不存在一个适用于所有台阶螺丝的固定数值。

在确定尺寸之前，应先明确台阶部分承担的是定位、支撑、转动还是导向功能，再结合安装孔公差和实际工况进行设计。

4. 不要只看“±多少”，还要看公差如何分配

在实际图纸中，有时客户只标注：

肩径 ±0.03 mm

但仅知道螺丝自身公差，还不足以判断最终配合状态。

因为最终间隙还受到安装孔尺寸公差的影响。

例如：

如果肩径尺寸变化范围较大，同时安装孔也采用较宽的尺寸范围，那么在极限状态下，实际间隙可能明显大于名义尺寸所表现出来的结果。

因此，对定位要求较高的结构，更建议同时确认：

安装孔尺寸 + 孔公差 + 肩径尺寸 + 肩径公差 + 实际功能要求。

世世通目前部分台阶螺丝可通过冷镦成型结合 CNC 二次加工进行生产，常规项目可根据结构评估肩径约 ±0.03 mm 的尺寸要求。

如果图纸涉及 ±0.02 mm、0.01 mm 级尺寸要求，或者对同轴度、圆度、垂直度等形位公差提出更严格要求，则需要结合材料、尺寸、长径比、加工工艺、检测方式及批量要求进行工程评估，以实际图纸和确认结果为准。

三、台阶螺丝出现晃动，可以按这 4 步排查

第一步：测

不要先继续加大扭矩。

先测量：

• 设备安装孔径

• 台阶肩径

• 实际配合间隙

• 台阶长度

• 沉孔或安装面尺寸

同时检查：

• 肩部与螺纹是否同轴

• 安装孔是否存在偏心

• 肩面是否完全贴合

• 孔口是否存在毛刺或局部干涉

先确定晃动到底来自尺寸间隙、形位偏差，还是装配结构。

第二步：算

根据孔径和肩径的实际测量结果，计算当前配合间隙。

同时结合图纸上的上下公差，计算可能出现的最大间隙和最小间隙。

如果理论极限状态本身就存在较大的间隙范围，那么问题可能不是单颗螺丝尺寸异常，而是原来的公差分配需要重新确认。

第三步：换

如果确认当前肩径与安装孔不匹配，可以根据设备结构重新选择或定制对应肩径、台阶长度以及公差范围的台阶螺丝。

对于重复定位、转动或导向位置，还需要同时考虑圆度、同轴度以及接触面的加工状态。

第四步：调

根据故障原因调整：

• 肩径尺寸

• 安装孔尺寸

• 公差范围

• 台阶长度

• 沉孔深度

• 同轴度要求

• 轴向限位结构

如果属于动态运动位置，再根据速度、载荷、材料和环境条件评估润滑及防松方式。

四、为什么不建议靠加大锁紧扭矩解决晃动？

当台阶螺丝已经锁紧，但台阶与孔之间仍存在径向间隙时，继续提高扭矩并不能直接改变肩径和孔径之间的尺寸关系。

反而可能增加以下风险：

• 螺纹滑牙

• 螺纹孔损伤

• 肩面局部压伤

• 软质工件变形

• 螺丝受力增加

• 后续拆装困难

因此，出现晃动时，更合理的排查思路是：

先确认配合关系，再确认锁紧状态。

而不是单纯通过增加扭矩解决。

五、哪些台阶螺丝更需要关注配合精度？

以下结构中，肩径、公差及形位要求通常更值得重点确认：

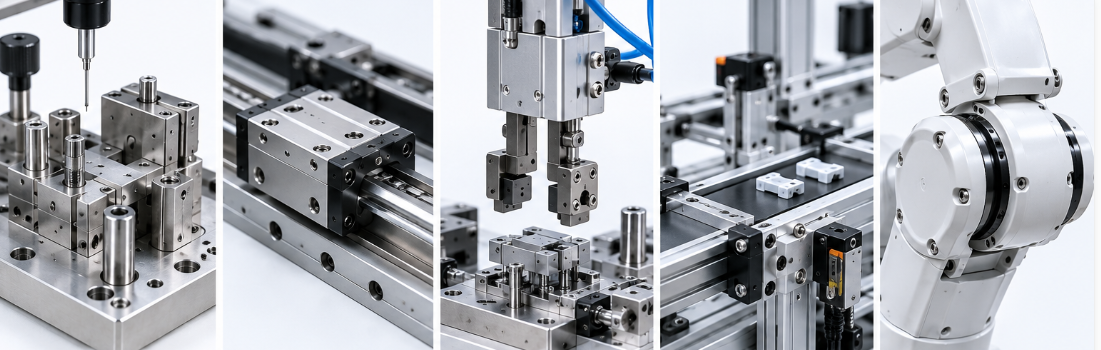

1. 精密治具与检具

用于重复定位时，如果台阶和孔之间的间隙过大，可能影响重复装配位置。

2. 自动化设备

导向机构、连接机构和运动模块中，需要根据实际运动方式控制合理间隙。

3. 机器人及机械关节

如果台阶部分承担转轴或连接作用，需要同时考虑定位、运动间隙及长期使用工况。

4. 模具及机械定位结构

对于重复拆装后仍需要保持相对位置的结构，需要同时关注肩径、孔径及相关形位尺寸。

5. 精密设备连接结构

当设备内部空间有限，或对安装位置、重复装配及结构稳定性有要求时，标准尺寸未必能够直接匹配实际设计。

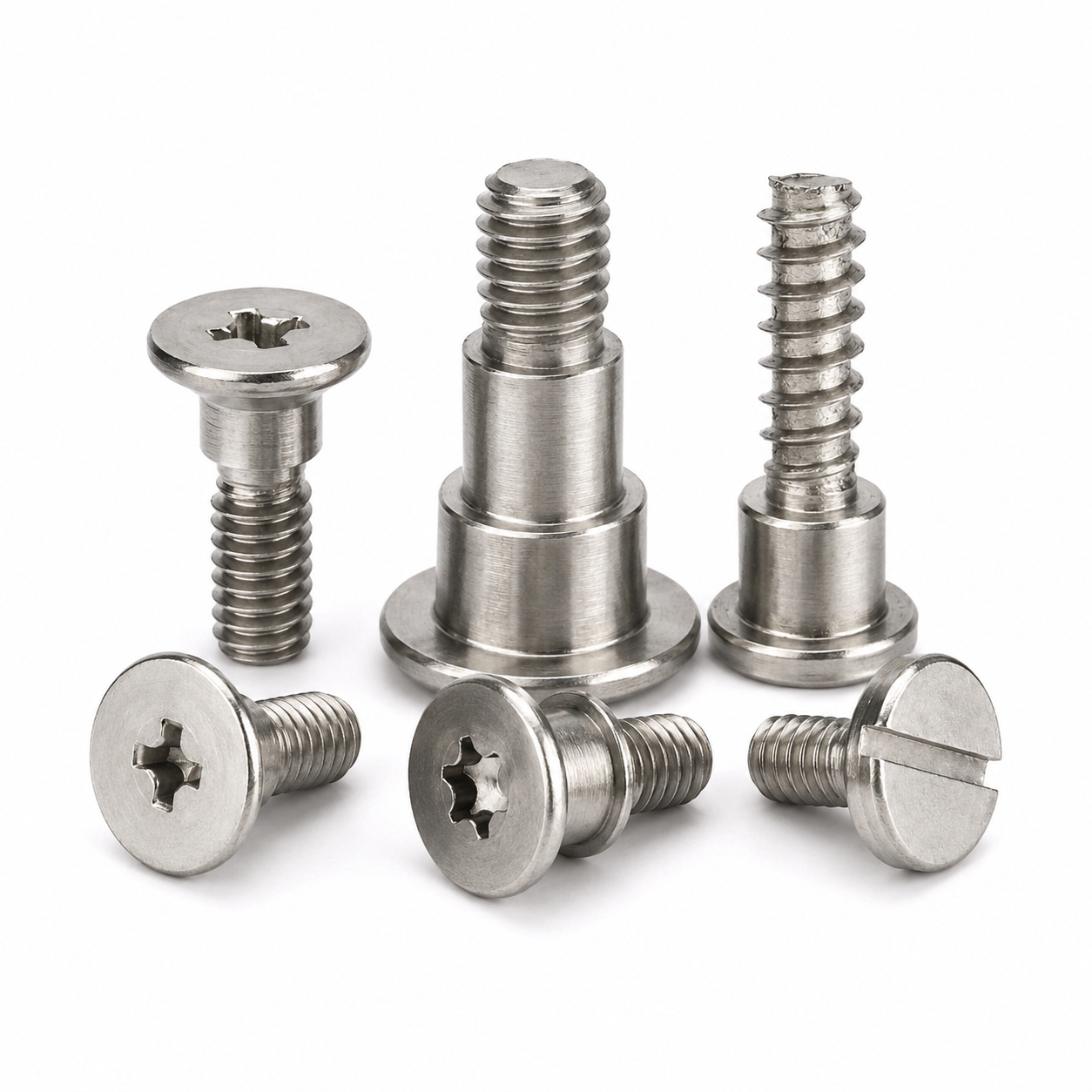

六、台阶螺丝定制，不只是把尺寸做出来

深圳市世世通金属制品有限公司从事非标螺丝及精密紧固件定制生产多年，可根据客户图纸及设备装配要求，对复杂非标螺丝的结构、材料、加工方式和检测要求进行工程评估。

对于台阶螺丝，可结合具体项目确认：

• 肩径与台阶长度

• 尺寸公差

• 孔轴配合关系

• 同轴度与圆度要求

• 材料选择

• 冷镦成型与 CNC 二次加工方案

• 检测方式

对于尺寸公差或形位要求较严格的项目，需要结合产品结构、材料、数量以及检测条件进行可制造性评估，具体加工能力以图纸评审和实际工程确认结果为准。

结语

台阶螺丝锁紧后出现晃动，不应只从“螺丝有没有拧紧”这个角度判断。

更需要检查的是：

肩径多大？孔径多大？实际间隙是多少？台阶承担什么功能？尺寸和形位公差是否合理？

先明确台阶是用于定位、支撑、转动还是导向，再确定肩径、孔径和公差范围，通常更有利于找到真正的装配问题。

如果您在台阶螺丝装配过程中遇到晃动、卡顿、偏移或肩面无法贴合等情况，也可以结合实际图纸和装配结构进一步分析原因。
