解决夹具装配卡滞问题！精密定位螺丝研发调试专属检验方案

在精密设备研发与夹具装配过程中，一颗螺丝虽小，却直接决定了定位精度、装配效率与整机稳定性。我们深知，您在调试样机时，更担心的往往不是螺丝本身损坏，而是由此引发的连锁问题：卡滞导致无法装配、螺纹咬死损伤精密基体、多次拆装后槽口磨损被迫暴力拆除……

正因如此，我们不仅致力于让每一颗螺丝符合图纸要求，更围绕研发与夹具领域的实际工况，构建了系统化的出货检验体系，并可提供一系列对装配调试有直接帮助的实用服务：

• 关键尺寸实测数据：随货提供各台阶外径、厚度的实测记录，方便您进行公差链分析与装配故障排查。

• 台阶外径分组选配：对于与轴承、精密孔配合的关键台阶，可按微米级分组交付，实现批量一致的手感。

• 反复拆装耐受验证：针对样机调试期的高频拆装，对头部槽型和螺纹进行专项检测，减少调试耗材更换。

• 螺丝批量专属追溯：保留独立批次号、材料证书与性能测试报告，保障研发成果的可复现性。

以下是支撑上述承诺的完整检验项目清单与操作规范。

一、尺寸检验

尺寸精度是台阶螺丝的核心指标，对于多台阶变径结构，须完成以下全要素测量：

1. 头部尺寸

• 头部直径、厚度：使用千分尺或影像仪测量。精密台阶公差通常控制在 ±0.03mm

• 头部与杆部同轴度：通过偏摆仪检测，偏差应根据螺丝需求定制，避免装配时产生偏斜力矩

• 槽型尺寸：十字槽、内六角等槽口的深度、宽度、角度需与标准工具匹配。内六角对边尺寸公差和深度误差 进行控制

2. 多级台阶尺寸

• 各台阶外径：使用千分尺或光学投影仪测量，具体以图纸为准。

• 各台阶厚度（阶厚）：精密台阶的厚度公差通常管控

• 台阶同轴度与端面垂直度：抽检，严防偏心或台阶厚度超差造成的装配卡滞。

3. 杆部与总长

• 光杆直径：公差一般为 h6～h8级。

• 有效牙长与产品总长：采用高精度卡尺或测长仪测量。



二、螺纹检验

螺纹是实现连接与定位功能的基础，实施全面检验。

• 螺纹通止规检测：通规应能顺利旋合通过全部螺纹长度；止规旋入量不超过2个螺距即为合格。检测前务必清除螺纹表面油污及杂质。

• 螺纹参数精度：大径、中径、小径使用螺纹千分尺或投影仪测量。螺距与牙型角采用螺纹规或投影仪检测。针对样机常用的铝合金、不锈钢螺孔，特别关注螺纹配合松紧度，避免咬死。

三、材料检验

材料是机械性能与耐腐蚀性的根基。

• 材质证书核查：要求原材料供应商提供材质证书，高端应用场合可提供第三方（如SGS）材质认证报告。

• 材质成分验证：采用光谱分析仪或XRF对成分进行抽检，例如304不锈钢含铬量应在18%-20%。必要时送实验室完成全成分分析。



四、表面与外观检验

1. 外观缺陷

通过目视或借助放大镜、显微镜检查，表面不得存在裂纹、毛刺、划痕、氧化层等缺陷。带有镀层覆盖的，检查前应依规范去除镀层。

2. 镀层/涂层质量

• 膜厚：使用磁性或涡流式镀层测厚仪测量。电镀锌层通常5-20μm，达克罗膜厚8-12μm。

• 附着力：采用划格法测试，应达到0级。

• 环保合规：镀层必须符合 RoHS 环保要求。

五、功能与性能检验

1. 硬度检测

• 表面硬度采用洛氏硬度计（HRC）或维氏硬度计（HV）检测，同一批次产品硬度极差一般控制在 30HV 以内。

• 经过热处理的产品还需检测芯部硬度，表面与芯部硬度梯度须满足图纸规定的工艺要求。

2. 盐雾试验（耐腐蚀性能）

依据 GB/T 10125 进行中性盐雾试验（NSS）。常见基准：镀层厚度≥5μm时，72小时无红锈；不锈钢钝化处理后可达到96小时以上无锈；特殊要求可延长至200小时以上。试验结束后检查镀层有无锈蚀、起泡或剥落。

3. 力学性能测试（破坏性抽检）

• 抗拉强度：采用拉力试验机检测。

• 旋入/旋出扭矩：实测扭矩值，确保旋合顺畅且不易松脱。

• 此部分为破坏性检验，仅作抽检，不适用于全数出货。

六、批次管理、包装与验收资料

1. 批次记录与追溯

每一批次产品均保留完整的实测数据，包括各检验项目的具体数值。建议通过系统自动导出报表，实现从原材料到成品的双向质量追溯。研发样机客户可据此获得单批次留样与档案，保障后续复购的一致性。

2. 包装检查

包装须完好可靠，防锈、防碰撞措施到位；核对产品标识、批次号、规格等信息准确无误。

3. 客户验收资料

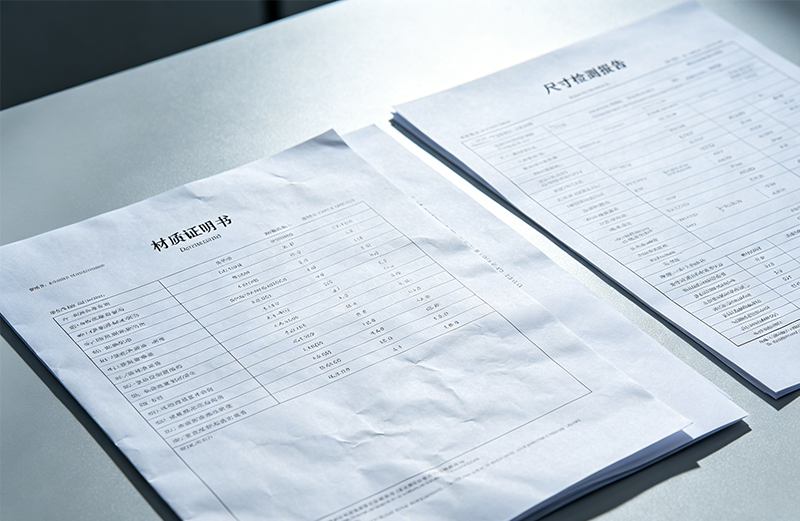

随货提供出货检验报告（OQC报告），并附材质证明书、性能测试报告（硬度、盐雾试验等）。如需第三方认证报告，亦可按约定提供。

检验方法汇总

出货检验是品质控制的关键节点。对于研发样机与精密夹具所用的非标台阶定位螺丝，我们始终坚持以图纸和客户实际工况为基准，将上述规范落实到每一批次、每一颗产品，让装配更顺利，让调试更高效。

如果您有任何关于定制螺丝测试的疑惑，欢迎联系我们，让中国制造崛起是我们每一个中国人的责任和使命。世世通——用心做好每一颗定制螺丝。
