离子注入机晶圆夹持盘为什么需要精密台阶螺丝？
压片高度、径向定位与晶圆夹持稳定解决方案

晶圆夹持盘周边压片位置的螺丝，不只是负责锁紧。台阶高度、杆部直径、螺纹长度和锁紧扭矩都会影响压片最终位置。普通螺丝即使已经锁紧，也可能造成不同压片高度不一致、径向定位间隙和晶圆周边受力不均。

一、精密台阶螺丝用在离子注入机哪个位置？

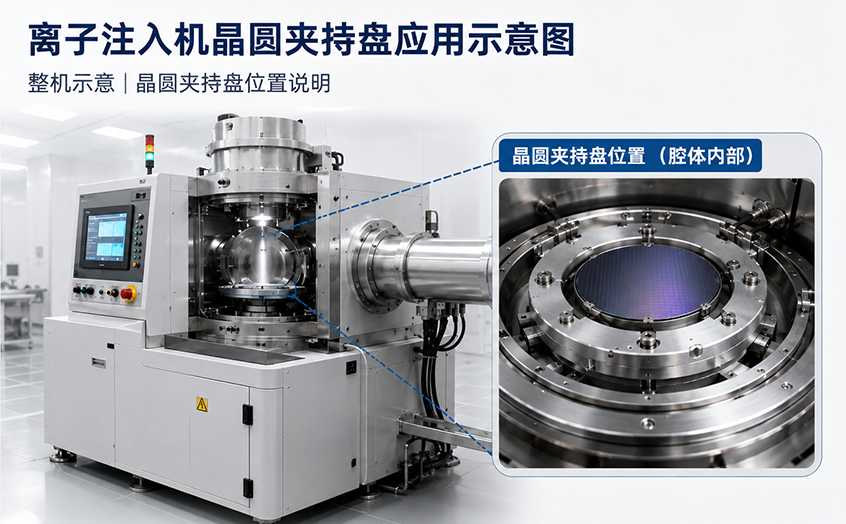

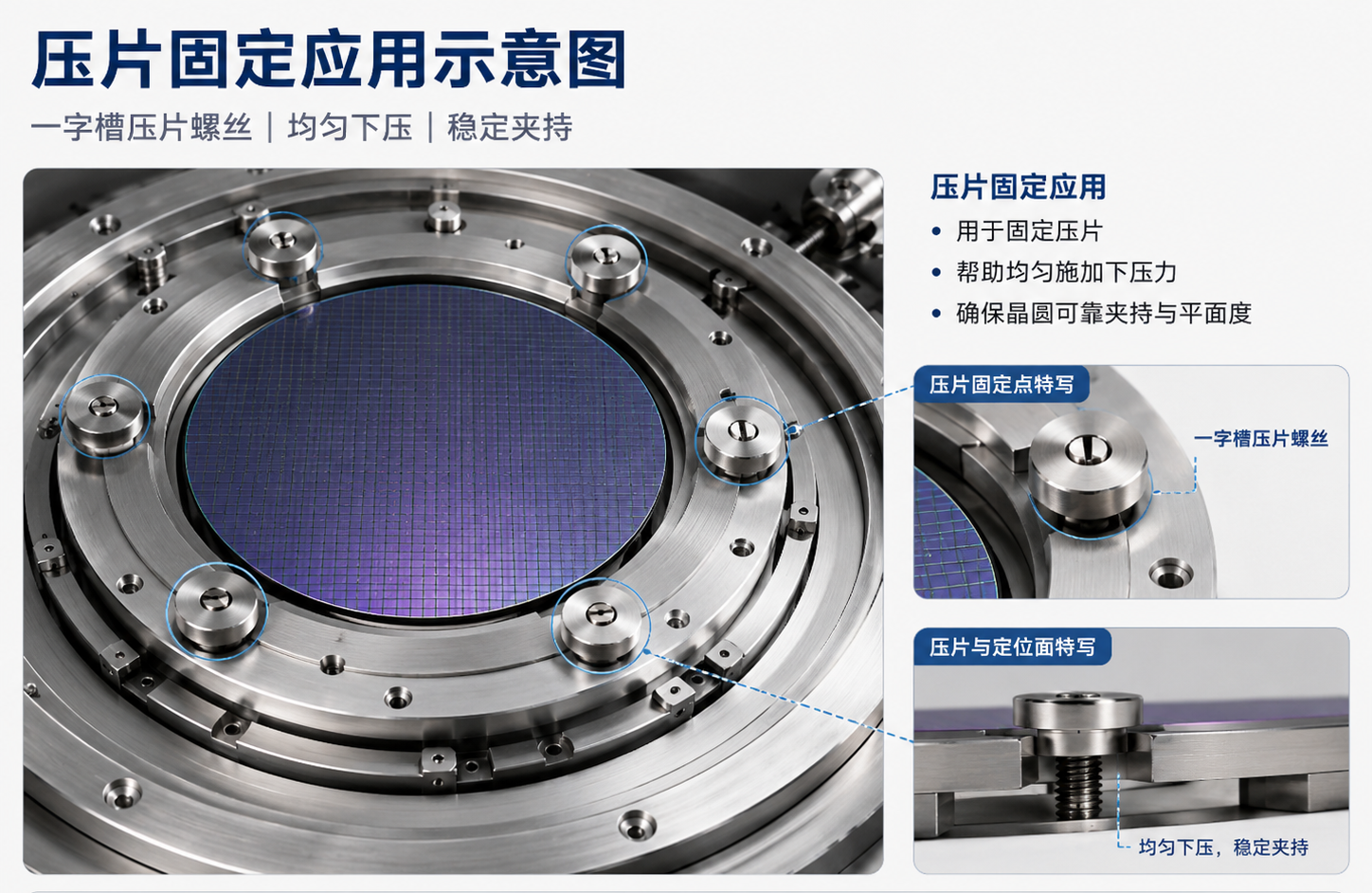

晶圆夹持盘周边压片固定和定位连接位

控制压片高度台阶端面形成机械限位	提供径向定位精密杆部与配合孔定位	保持多点一致减少不同压片高度和受力差异
限制下压位置避免锁紧扭矩继续改变高度	支持重复拆装维护后更容易恢复原定位	满足洁净装配控制毛刺、残留、包装和追溯

二、普通螺丝为什么容易导致定位不稳定？

普通螺纹适合夹紧，却不适合作为精密定位面

问题一：螺纹不能稳定承担精密定位普通螺纹与孔位之间存在配合间隙，直接让螺纹参与定位时，压片可能发生轻微径向偏移。	解决：台阶杆部与配合孔定位根据配合孔尺寸定制台阶直径和公差，让精密杆部承担定位，尾部螺纹只负责锁紧。

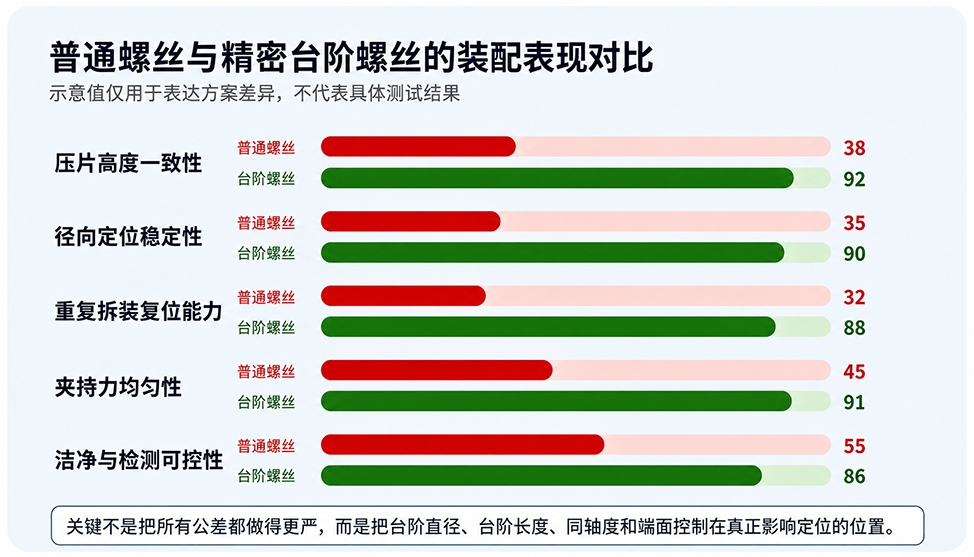

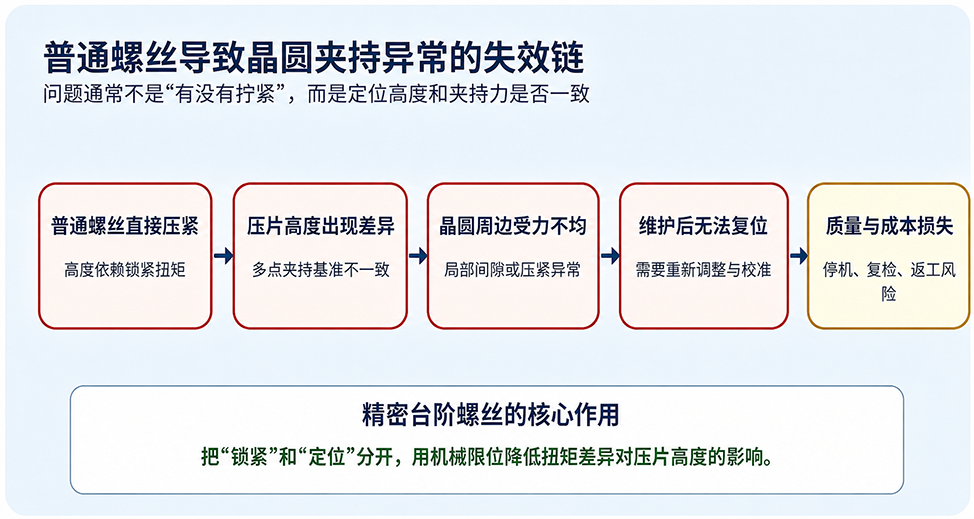

问题二：扭矩差异造成压片高度变化不同装配人员、工具和锁紧扭矩可能让多个压片形成不同的最终高度和压紧状态。	解决：台阶长度形成机械限位螺丝锁紧到设计位置后，由台阶端面限制压片继续下移，降低扭矩差异对高度的影响。
问题三：维护拆装后定位结果变化温度变化、重复锁付和维护拆装后，普通螺丝重新装配的位置可能与原始状态不同。	解决：建立可重复装配基准用精密台阶和端面作为重复定位基准，提高维护后的位置复原能力。
问题四：标准台阶尺寸不匹配不同夹持盘、压片厚度和孔位尺寸不相同。台阶过长可能压不紧，台阶过短又会失去限高功能。	解决：按压片厚度与目标高度定制结合压片厚度、目标高度、孔径、底孔深度和锁紧扭矩重新设计台阶结构。

三、压片定位不稳定会带来什么影响？

设备影响
夹持盘需要重新调整；维护后难以恢复原位置；装配时间增加。

质量影响
晶圆周边夹持力不均、局部受力异常、间隙状态不一致。

成本影响
重复校准、返工、复检、停机和批量设备一致性下降。

四、精密台阶螺丝如何控制压片高度？
将"锁紧"和"定位"两个功能分开

关键参数	对晶圆夹持结构的作用
台阶直径	决定与配合孔的定位状态和径向间隙
台阶长度	决定压片最终高度和限位位置
头部支撑面	影响压片接触面积和受力状态
螺纹有效长度	决定啮合深度，避免顶到底孔或有效牙不足
同轴度与端面垂直度	影响定位一致性、端面限位和锁紧后的姿态

五、世世通如何分析晶圆夹持螺丝？

压片厚度确认完全压紧还是保留活动空间	目标定位高度确认锁紧后的最终高度和允许偏差	配合孔尺寸判断间隙、装配顺畅性和定位稳定
锁紧扭矩匹配材料强度、头部和装配工具	洁净要求确认清洗、钝化、残留和包装标准	维护拆装频率评估槽型、螺纹耐用和复位稳定性

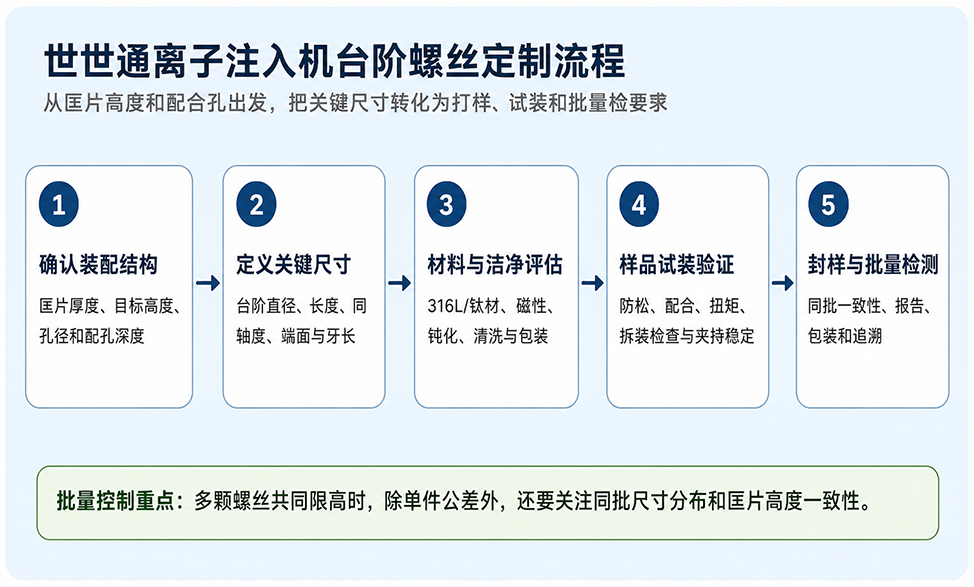

六、具体定制解决方案

精密台阶限高结构根据压片厚度和目标安装高度定制台阶长度，锁紧后由台阶结构控制压片位置。	台阶直径与配合孔定制通过精密杆部与孔位配合，提高径向定位稳定性，减少螺纹间隙带来的晃动。
螺纹长度按装配深度控制根据底孔深度、结构厚度和锁紧位置确定有效螺纹长度，避免顶底和啮合不足。	关键尺寸公差分级控制把检测重点放在台阶直径、长度、同轴度和端面等真正影响夹持的位置。

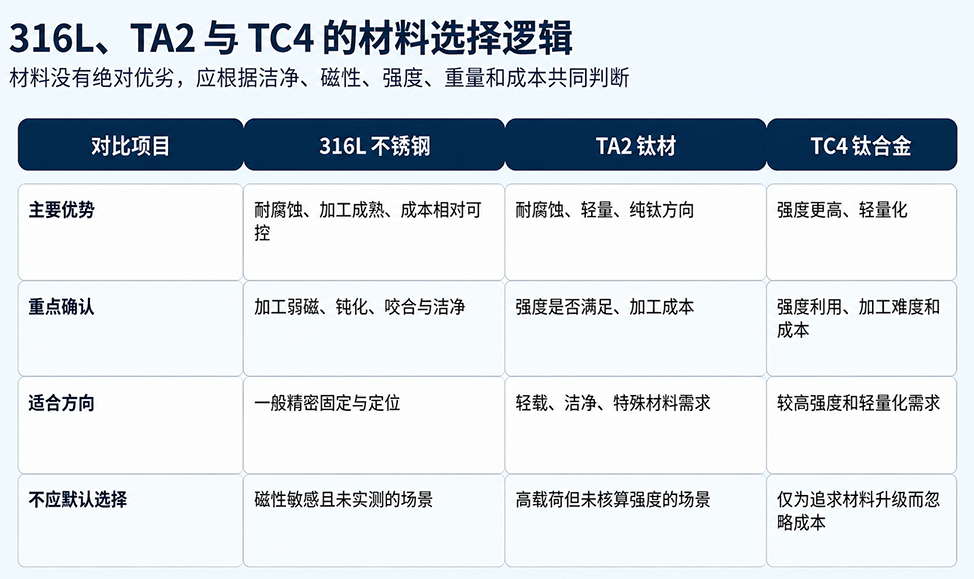

七、为什么可选择316L或钛材？

316L 不锈钢
耐腐蚀、加工成熟，适合一般精密固定和定位。需要确认材料证明、加工弱磁、固溶或钝化、表面洁净、螺纹防咬合和实际强度。

TA1 / TA2 / TC4 钛材
具有轻量和耐腐蚀特点。TA1、TA2和TC4在强度、加工性和成本方面不同，需要结合螺丝尺寸、受力和洁净要求选择。

316L并不等于成品一定无磁，钛材也不一定比316L更适合。材料选择应以装配位置、洁净、磁性、耐腐蚀、强度和成本为依据，并明确成品检测方法。

八、半导体设备洁净处理需要关注什么？

油污与清洗残留
按客户协议确认清洗方式与残留标准

毛刺与金属碎屑
控制头部、端部和螺纹披锋

表面划伤与处理状态
明确钝化、固溶或其他表面状态

洁净包装与批次追溯
单独包装、分层保护和批次标识

九、定制台阶螺丝在采购时应该注意哪几个方面？

参数	需要确认的内容
使用设备与安装位置	离子注入机具体模组、晶圆夹持盘周边压片或定位连接位
压片厚度与目标高度	单片厚度、允许偏差及螺丝锁紧后的最终定位高度
配合孔与台阶尺寸	孔径、公差、深度、台阶直径、台阶长度和配合要求
螺纹与锁紧扭矩	螺纹规格、牙距、有效牙长、目标扭矩和装配工具
材料、洁净与检测	316L或钛材、清洗钝化包装、磁性、材质、硬度及尺寸检测要求
采购节奏	打样数量、试产数量、量产需求和交付计划

十、精密台阶螺丝的检测重点

台阶直径与长度
直接决定限高和定位效果

同轴度与端面垂直度
影响装配姿态与端面限位

螺纹通止规与牙长
保证锁紧深度和批量装配

毛刺、洁净和材料报告
满足半导体设备审核和追溯

类似结构还可用于哪些半导体设备？

晶圆检测夹持模组

精密治具压片结构

晶圆搬运定位机构

光学检测与限位模组

常见问题

普通螺丝锁紧后为什么高度仍不一致？	普通螺丝主要提供夹紧力，最终高度容易受扭矩和接触面差异影响；精密台阶长度可形成机械限位。
台阶公差是不是越小越好？	不是。应结合配合孔、装配条件和功能确定，过严会增加成本并可能造成装配困难。
316L螺丝是否一定无磁？	不一定。冷加工可能产生弱磁，磁性敏感项目需要明确成品指标和检测方式。
钛材一定比316L更合适吗？	不一定。应结合强度、重量、耐腐蚀、洁净、磁性和成本选择。
可以直接复制现有样品吗？	可用于初步测量，但仍需结合夹持盘、压片和配合孔确认，原样品可能已有设计或公差问题。

离子注入机晶圆夹持螺丝，先把压片高度和定位问题说清楚
压片高度不一致、配合间隙、拆装后复位变化、洁净和磁性要求，都可以从精密台阶结构、材料和检测方案重新评估。

半导体设备精密台阶螺丝定制咨询：谢小姐
131-4994-3113

控制压片高度台阶端面形成机械限位	提供径向定位精密杆部与配合孔定位	保持多点一致减少不同压片高度和受力差异
限制下压位置避免锁紧扭矩继续改变高度	支持重复拆装维护后更容易恢复原定位	满足洁净装配控制毛刺、残留、包装和追溯

问题一：螺纹不能稳定承担精密定位普通螺纹与孔位之间存在配合间隙，直接让螺纹参与定位时，压片可能发生轻微径向偏移。	解决：台阶杆部与配合孔定位根据配合孔尺寸定制台阶直径和公差，让精密杆部承担定位，尾部螺纹只负责锁紧。
问题二：扭矩差异造成压片高度变化不同装配人员、工具和锁紧扭矩可能让多个压片形成不同的最终高度和压紧状态。	解决：台阶长度形成机械限位螺丝锁紧到设计位置后，由台阶端面限制压片继续下移，降低扭矩差异对高度的影响。
问题三：维护拆装后定位结果变化温度变化、重复锁付和维护拆装后，普通螺丝重新装配的位置可能与原始状态不同。	解决：建立可重复装配基准用精密台阶和端面作为重复定位基准，提高维护后的位置复原能力。
问题四：标准台阶尺寸不匹配不同夹持盘、压片厚度和孔位尺寸不相同。台阶过长可能压不紧，台阶过短又会失去限高功能。	解决：按压片厚度与目标高度定制结合压片厚度、目标高度、孔径、底孔深度和锁紧扭矩重新设计台阶结构。

压片厚度确认完全压紧还是保留活动空间	目标定位高度确认锁紧后的最终高度和允许偏差	配合孔尺寸判断间隙、装配顺畅性和定位稳定
锁紧扭矩匹配材料强度、头部和装配工具	洁净要求确认清洗、钝化、残留和包装标准	维护拆装频率评估槽型、螺纹耐用和复位稳定性

精密台阶限高结构根据压片厚度和目标安装高度定制台阶长度，锁紧后由台阶结构控制压片位置。	台阶直径与配合孔定制通过精密杆部与孔位配合，提高径向定位稳定性，减少螺纹间隙带来的晃动。
螺纹长度按装配深度控制根据底孔深度、结构厚度和锁紧位置确定有效螺纹长度，避免顶底和啮合不足。	关键尺寸公差分级控制把检测重点放在台阶直径、长度、同轴度和端面等真正影响夹持的位置。
