防滑齿防松螺丝

    面向伺服电机、步进电机、安装支架、安装板与设备机架等自动化设备振动工况,解析防滑齿防松螺丝的头下防滑齿结构、防松原理、齿形/材质/扭矩/表面处理选型逻辑与打样验证方法,支持非标定制。
订购热线:131-4994-3113
详细介绍:
防滑齿防松螺丝
自动化设备振动工况的非标定制螺丝方案

在自动化设备中,伺服电机、步进电机、安装支架、设备机架等位置,经常需要面对 高频启停、持续振动和长期运行 等工况。

当振动沿机架、安装板和连接件不断传导时,普通螺丝可能出现回转松动,进而影响电机安装位置、设备连接状态以及后续维护。

针对这类工况,可以从螺丝本体结构入手,在 螺丝头部下方设计一圈防滑齿,通过齿面与安装面的接触来增加回转阻力。

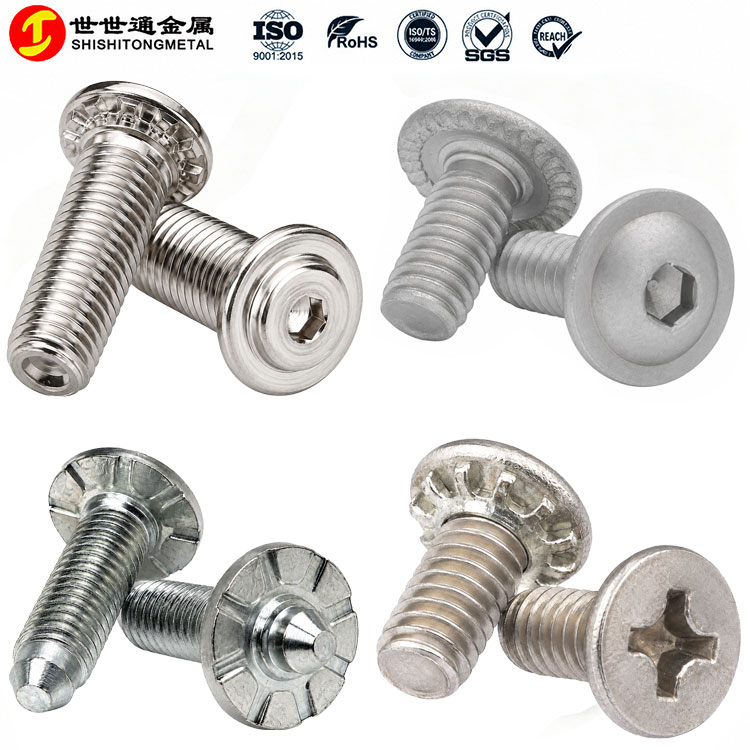

识别重点: 防滑齿防松螺丝的核心特征,是在螺丝头部下方、与工件接触的位置设计一圈锯齿状或放射状防滑齿。
01  振动带来的松动,正在增加装配与维护成本

自动化设备长期高频启停、连续运转时,振动会沿着 电机、安装板、支架和设备机架 层层传导。

如果连接位置的防松设计不足,螺丝在反复振动下可能出现微小回转,长期积累后形成松动。

电机位置变化 电机与安装板连接位置松动后,可能影响原有安装状态。
支架连接松动 长期振动可能使支架连接位置产生间隙或位移。
维护频率增加 松动位置需要重新检查、紧固,增加设备维护工作量。

常见做法之一,是在螺丝连接位置增加防松垫圈。但增加垫圈,也意味着增加一个独立零件,同时增加配件管理和装配步骤。

因此,对于部分自动化设备连接位置,也可以考虑将 防滑结构直接集成到螺丝头部下方,减少额外零件。

02  防松原理:从“靠垫圈”——>“靠结构增加回转阻力”
核心结构:螺丝头部下方的一圈防滑齿

防滑齿防松螺丝的核心并不在螺纹本身,而是在 螺丝头部下方与工件接触的位置 增加一圈锯齿状、放射状或其他形式的防滑齿。

螺丝拧紧以后,头部底面的防滑齿与被连接件表面接触。在振动试图带动螺丝发生回转时,齿面与安装面之间能够形成额外的阻力,从而降低连接位置发生回转松动的风险。

普通螺丝 + 防松垫圈

➤ 螺丝与垫圈为两个独立零件

➤ 需要分别进行备料与装配

➤ 适用于已有成熟垫圈防松设计的连接位置

防滑齿防松螺丝

➤ 防滑结构集成在螺丝本体

➤ 可减少部分应用中的独立垫圈

➤ 更适合希望简化零件数量的装配位置

需要注意: 防滑齿并不是所有连接位置都适合直接使用。齿形、齿高、头部尺寸、安装面材质以及允许的表面压痕,都需要结合实际工况确认。

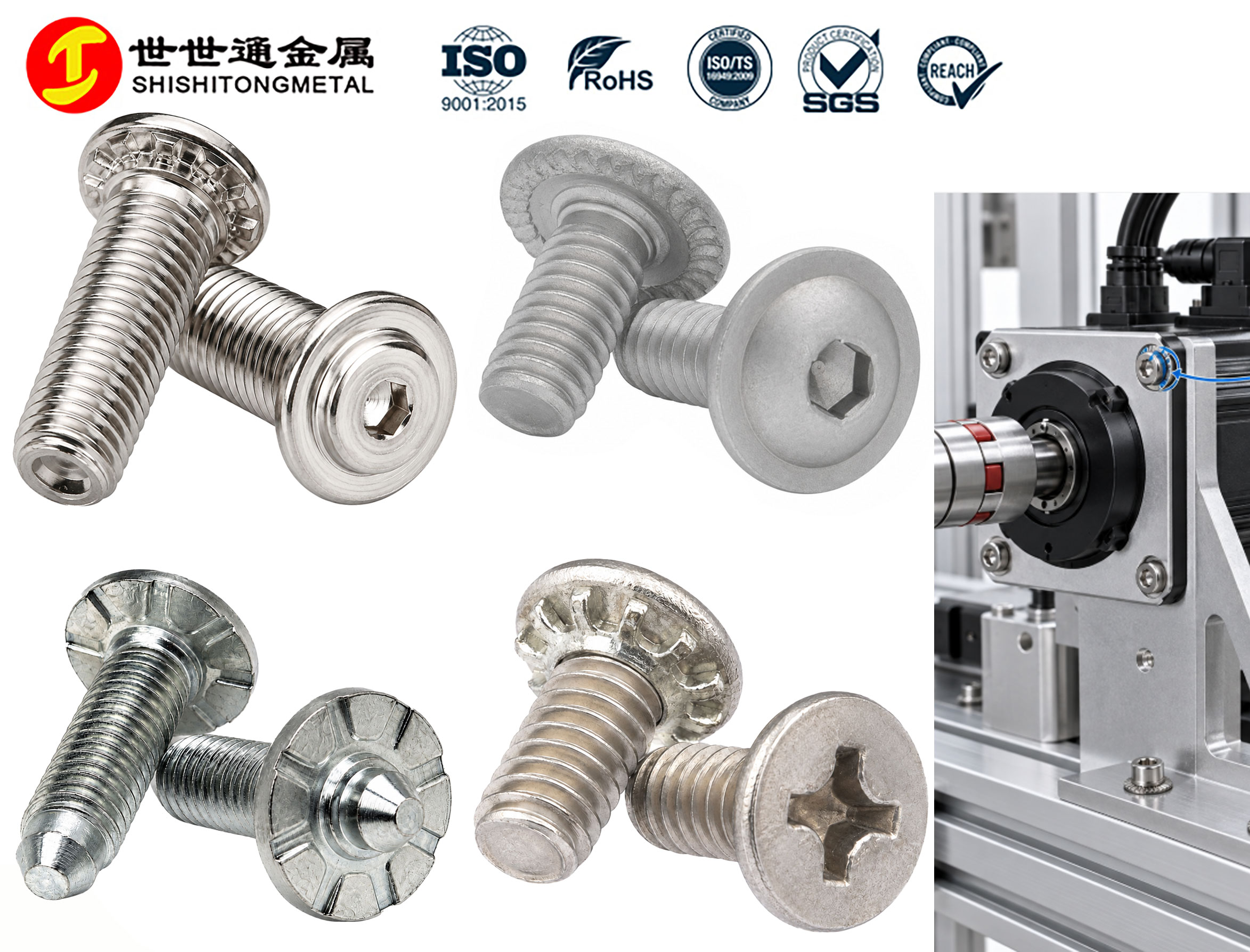

03  典型场景:伺服电机与步进电机的关键固定位

伺服电机、步进电机在自动化设备中经常进行启动、停止、加速和减速,其安装位置也是设备振动比较直接的区域之一。

因此,电机、支架、安装板和设备机架之间的连接位置是防滑齿防松螺丝值得重点评估的应用场景。

① 伺服电机 / 步进电机安装支架固定

安装支架承担电机的固定与支撑。设备长期启停产生振动时,支架连接位置需要持续承受动态载荷。通过头下防滑齿增加接触面的回转阻力,可以作为降低支架连接位置松动风险的一种结构选择。

② 电机与安装板的连接固定

电机底座与安装板之间通常需要保持相对稳定的连接状态。对于振动较明显的位置,可以根据安装面材质、螺丝规格和装配要求,评估是否采用头下防滑齿结构。

③ 电机支架与设备机架的连接固定

支架与设备机架连接后,需要共同承受设备运行过程中的振动。对于需要减少额外垫圈、控制零件数量或者希望进一步优化防松结构的位置,可以考虑将防滑齿集成在螺丝头部下方。

自动化设备重点关注位置: 伺服电机安装座、步进电机支架、电机安装板、设备机架、振动模组以及需要长期运行的机械连接位置。
04  选型逻辑:先判断能不能用,再定齿形、材质与扭矩
第一步:先做 4 项准入判断

头下防滑齿不是"装上就一定更紧"。它靠齿咬入安装面来增加回转阻力,因此能不能用,先看下面 4 条;其中任何一条不成立,就应该改从螺纹副侧解决,而不是继续调齿形。

判断① 齿能不能咬进安装面?

如果安装面是淬硬钢件、硬质阳极氧化铝或硬度高于齿部的材料,齿尖难以咬入,反而会被压平。这类位置防滑齿效果不稳定,应优先从螺纹副侧解决:预涂尼龙胶点胶,或改用自锁螺母。

判断② 安装面允许留下齿痕吗?

防松作用来自咬入,必然留下压痕。若这个面同时是定位基准面、密封面、滑动配合面或轴承安装面,齿痕会影响平面度、密封或配合精度。这类位置不适合头下防滑齿,可用预涂尼龙胶点胶替代。

判断③ 这个位置会反复拆装吗?

每次拆装都会在同一位置重复刮擦,齿痕逐次累积,安装面被逐步破坏,防松效果也会衰减。维护频次高的位置,优先选可更换的带齿垫圈,或可反复锁退的尼龙胶点胶。

判断④ 振动的主要方向是什么?

螺纹松脱的主要诱因是连接件之间的横向相对位移(频繁启停、正反转、机架摆动)。若该位置以横向相对位移为主,头下防滑齿作用最直接;若以纯轴向振动或温度循环引起的预紧力损失为主,防滑齿作用有限,需要配合螺纹防松方式。

先判断方向,再谈开模: 四条中任一条不成立,不建议直接按防滑齿方案开模。可先按工况给出替代结构(预涂尼龙胶点胶 / 带齿垫圈 / 自锁螺母 / 其他结构防松),确认结构方向后再进入齿形与参数阶段。
第二步:按振动方向与压痕容忍度选齿形

同样是"头下一圈齿",不同齿形的阻力方向、压痕形态和基材损伤程度并不一样。按实际工况选,而不是按哪款做得多选。

齿形阻力方向咬入与压痕特征适合的位置
放射状直齿
Radial serration
双向对称
正反转均有阻力
齿沿径向分布,压痕呈放射线状,单齿受力相对集中伺服电机、步进电机等频繁启停与正反转的支架、安装板连接
锯齿形(单向斜齿)
Serrated
有方向性
防回转方向与齿向一致
齿尖较利,同等齿高下咬入更明显,压痕为细线或月牙状主振动方向明确、同时希望控制压痕深度的位置(装机方向需与齿向一致,装反会明显削弱效果)
法兰面多齿
Flange serration
DIN 6921-Z
双向对称齿数多、齿高相对低,受力分散,压痕浅而密中等载荷、希望尽量减少对安装面平面度影响的位置;这类形式有标准化件可选
断续齿圈
Interrupted serration
双向对称只在部分圆周布齿,其余保持平面,压痕局限在布齿区段既要防松、又要保留局部贴合面或定位面的位置;属非标结构,齿的分布角度需按图纸确认
头型决定齿还能不能用:                法兰头本身可作为齿的载体,可直接评估带齿法兰形式;盘头、大扁头、杯头(内六角)的头下带齿属非标结构,需按图纸定制齿圈;沉头(K 头)靠锥面与沉孔贴合定位,头下不具备咬入条件,这类位置建议改从螺纹副侧做防松。
第三步:按"螺丝材质 + 安装面材质"判断组合可行性

齿能不能起作用,本质是螺丝齿部与被连接件之间的硬度关系;而会不会出问题,取决于两种材料接触后的咬死与腐蚀倾向。同一款齿形,换一个安装面材质,结论可能完全不同。

螺丝材质 / 安装面材质判断要点
加硬碳钢 / 合金钢
(8.8 / 10.9 / 12.9)
+ 钢件安装面
常用组合齿部硬度需高于被连接件,否则齿尖会被压平;若采用电镀表面处理,需按工艺要求做除氢处理;锁紧扭矩按实测系数修正
不锈钢(A2 / A4)
+ 铝合金安装面
适用
(需处理腐蚀)
咬入明显;但铝面容易留下较深齿痕,铝与不锈钢接触存在电偶腐蚀风险,潮湿或盐雾环境需做涂层隔离;薄壁铝件不宜用大齿高
不锈钢(A2 / A4)
+ 不锈钢安装面
不建议
单靠防滑齿
奥氏体不锈钢之间咬死(冷焊)倾向明显,且两者硬度接近、咬入不明显;建议改表面处理方案,或改从螺纹副侧防松
钛(TA1 / TA2 / TC4)
+ 铝合金安装面
适用适合轻量化且振动明显的部位;钛的咬死倾向较强,齿面与配合面建议配合阳极氧化或微弧氧化(微弧氧化耐磨性更好)
未加硬低碳钢
(4.8 级)
+ 钢件安装面
有条件齿部硬度低,齿尖容易被压平,防松效果不稳定;如必须使用,需提高齿部硬度,或改用结构化防松方案
第四步:齿高、齿数、扭矩、表面处理,要一起定

这四项互相牵制,任何一项单独定死都会在打样阶段返工。这里给的是判断逻辑,具体数值需要按材质组合实测。

齿高:以"稳定咬入、但不压塌安装面"为界

齿高偏大,软质安装面(薄钣金、铝件)会被压塌甚至压穿,同时咬入变形会消耗更多拧紧扭矩;齿高偏小,硬质安装面上咬不进去。界限应通过实测确定,而不是按螺丝规格套用。

齿数:决定回转阻力与压痕密度的取舍

齿数少,单齿承受的力大、咬入深、回转阻力大,但安装面损伤更明显;齿数多,受力分散、压痕浅而密,适合基材较软或对表面状态有要求的位置。

扭矩:不能直接套用同规格普通螺丝的扭矩值

齿的咬入会额外消耗一部分拧紧扭矩,齿形、齿高不同,被"吃掉"的扭矩也不同。拧紧扭矩应按该材质组合实测的扭矩系数修正,否则同一扭矩下得到的预紧力会低于预期。

表面处理:要和齿形一起评估,不能最后再定

镀层会改变头部接触面的摩擦状态,同一扭矩下的咬入深度与回转阻力都会变化。发黑、镀锌、镀镍、钝化等不同处理,配合同一齿形时表现并不相同,需在同一轮打样里一起对比。

为什么这里不给具体齿高数值: 齿高、齿数、咬入深度与锁紧扭矩不是一个可以约定俗成的数字,它们取决于安装面材质与硬度、允许的压痕程度和实际锁紧扭矩。世世通可在打样阶段用数显扭矩测试仪与扭力试验机记录拧紧扭矩与拆解扭矩,并用投影仪或金相显微镜观察齿痕深度与分布,给出可复现的参数组合。
第五步:头下防滑齿 vs 其他防松做法

防滑齿只是防松方案中的一种,优势是省掉一个零件。把它的代价和别的做法放在一起比较,选型才不会走偏。

方案零件数量重复拆装更适合的位置
头下防滑齿螺丝
结构集成
不增加零件中等,齿痕逐次累积安装面允许齿痕、又希望减少零件数量的中高载荷连接;盘头、杯头等头型多需非标定制
普通螺丝 + 带齿垫圈
DIN 6797 / DIN 6798
+1 件高,垫圈可更换通用场合,维护与换件方便;齿痕主要留在垫圈上,但垫圈存在自身转动的可能
螺纹预涂尼龙胶点胶不增加零件高,可反复锁退需要频繁拆装、不允许在安装面留下压痕的位置;常用尼龙胶耐温可达 200℃,反复锁退性能按胶种与实测确认
化学锁固胶
装配后不拆
不增加零件低,二次拆解需加热或破坏胶层一次性装配、基本不涉及维护的连接位置
自锁螺母
DIN 980 / DIN 6923
+1 件中等通孔连接、从螺母侧防松更合适的位置;DIN 6923 形式的齿在螺母侧
一条容易混淆的边界:                头下防滑齿增加的是"头部与安装面之间"的回转阻力,它不改变螺纹副本身的摩擦力。如果松脱主要来自螺纹副(长杆、预紧力损失大、温度循环、反复拆装导致螺纹磨损),单靠头下防滑齿不足以解决,需要与螺纹防松方式配合使用——预涂尼龙胶点胶、化学锁固胶或自锁螺母。这也是"防滑齿防松螺丝"与"防松螺丝"经常被混为一谈的地方:前者解决头下回转,后者解决螺纹副自锁。
从工况到定档:建议按这五步验证

齿形与参数最终要靠数据定档,以下顺序可以避免"打样一次改一次"。

1.工况确认:安装面材质与硬度、振动主要方向与频率、拆装频率、是否允许齿痕、要求的锁紧扭矩。
2.齿形对比打样:同一工况建议同时打 2 种方案(例如放射状直齿 vs 锯齿形,或不同齿高、齿数分档),保证结论来自对比而不是单点。
3.扭矩与咬入验证:用数显扭矩测试仪与扭力试验机记录拧紧扭矩与拆解扭矩,用投影仪或金相显微镜观察齿痕深度、分布以及基材是否出现开裂或明显塌陷。
4.横向振动对比:如需留存防松对比数据,可按 GB/T 10431《紧固件横向振动试验方法》或 DIN 65151(Junker 横向振动试验)委托具备该试验能力的第三方机构,与"普通螺丝 + 带齿垫圈"组成对照组,观察残余轴力的衰减情况。
5.装机复检:按实际维护频次复测扭矩与齿痕变化,确认长期使用下的表现,再固化齿形与参数。
选型落点:先确认四项,再定齿形与参数                防滑齿防松螺丝的关键,不在"头下多了一圈齿",而在齿形、齿高、齿数与安装面材质硬度、锁紧扭矩、拆装频率是否匹配。落到具体项目,先确认四项:① 安装面材质与硬度 ② 是否允许留下齿痕 ③ 拆装频率 ④ 振动主要方向;再据此确定齿形与材质组合,最后用打样实测确定齿高、齿数与锁紧扭矩。对于伺服电机、步进电机及自动化设备支架等连接位置,建议在设计阶段就完成这一步判断,避免结构定型后再返工。
05  定制前,把这些工况参数确认清楚

如果正在评估自动化设备上的防滑齿防松螺丝,建议先弄清楚以下信息:

1. 安装位置 电机、支架、安装板、机架或其他连接位置
2. 使用工况 振动频率、启停频率、使用环境与运行时间
3. 现有尺寸 螺纹直径、长度、头径、头厚及安装孔尺寸
4. 安装面材料 钢件、铝合金、钣金件或其他材料
5. 装配要求 锁紧扭矩、拆装频率及是否允许齿面留下压痕
6. 特殊要求 防腐、颜色、表面处理、材质及其他结构要求
防滑齿防松螺丝的重点,不只是“头部下面多了一圈齿” 真正需要关注的是防滑齿结构能否与安装面、锁紧扭矩、螺丝材质、头部尺寸以及设备振动工况相匹配。对于伺服电机、步进电机及自动化设备支架等连接位置,可以在设计阶段结合实际工况进行评估。
有自动化设备振动工况?先把安装位置与参数确认清楚

如果正在处理自动化设备中的螺丝松动问题,或者现有标准螺丝无法满足安装空间、材质、头型、防滑齿结构等要求,可以先整理图纸、样品以及实际使用工况。

根据安装位置、螺纹规格、头部尺寸、防滑齿参数、材质、表面处理及装配要求进行综合评估,再确定更适合的非标紧固结构。
