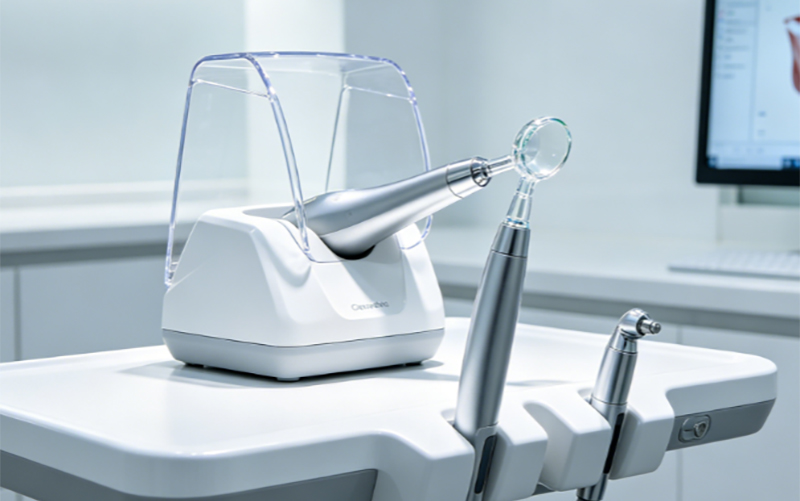

在口腔扫描仪等精密检测设备中，光学组件与传感器在反复拆装维护后，其装配位置能否快速、一致地恢复，是影响设备检测稳定性的一个技术因素。

使用常规螺纹紧固件进行连接时，通常面临以下结构特点：

• 螺纹与安装孔之间存在设计所必需的装配间隙；

• 在锁紧力完全施加之前，被连接件在理论上存在径向微动的可能；

• 螺纹牙型本身并非为精密定位而设计；

• 每次拆装过程中，零部件的实际落点可能因间隙而存在差异；

• 单纯增加锁紧力矩，无法改变孔轴之间的间隙配合特性。

基于上述结构特性，在需要精密定位的应用场景中，将“定位功能”与“锁紧功能”分开设计，是一种常见的技术解决思路。

一种定制化台阶螺丝的结构设计

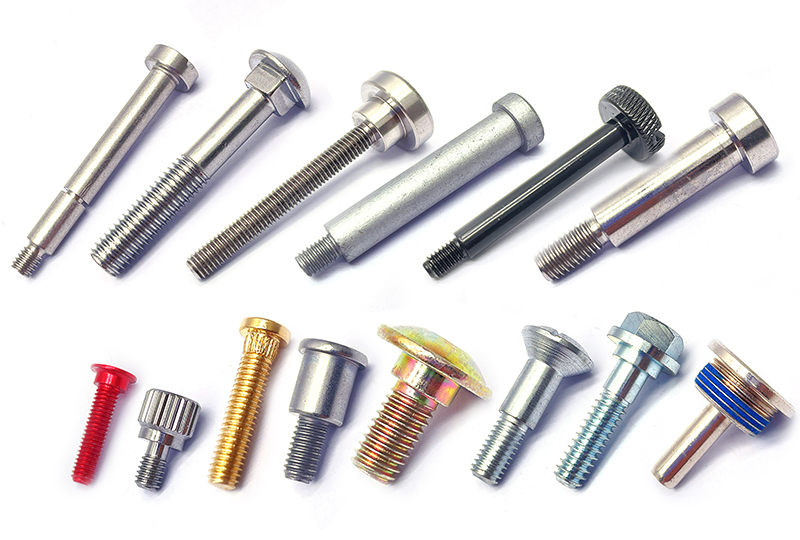

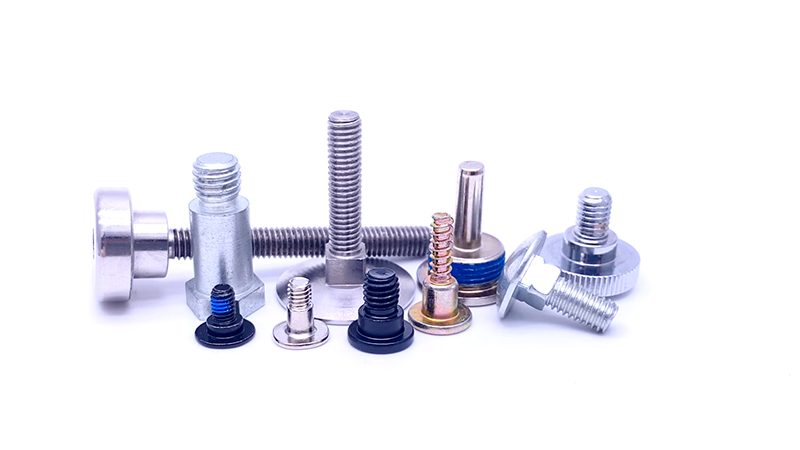

定制化的精密台阶螺丝设计方案。该螺丝分为三个功能区域，分别承担不同角色。

1. 精密台阶段——用于导向与限位
该段圆柱面与传感器支架或光学组件上的定位孔进行配合。在装配过程中，该台阶结构可对零部件起到径向导向作用，有助于降低普通螺纹间隙带来的晃动影响。

2. 螺纹段——用于产生锁紧力
螺纹段的功能是产生轴向预紧力，将被连接件稳固地固定在设备内部。在此设计中，定位由精密台阶完成，螺纹仅负责锁固，两者职责分离。

3. 头部结构——适应紧凑空间
针对口腔扫描仪内部空间有限的特点，头部的直径、高度、驱动槽型及头下结构可根据客户设备的具体安装界面进行尺寸协调，以避免与周边线缆或光学模块产生干涉。

4. 配合尺寸需结合实际孔位
台阶的外径尺寸不能孤立确定，需结合客户实际定位孔的孔径、公差及孔口状态进行匹配计算。合理的配合公差是保证装配顺畅与定位效果的技术前提。

台阶螺丝对装配流程的影响

采用该设计方案后，装配过程通常按以下顺序进行：

• 第一步：精密台阶外圆首先进入定位孔，对被连接件进行初步导向。

• 第二步：随着台阶完全进入定位孔，连接件的径向活动范围被该配合副限定，使其趋近于设定的理论位置。

• 第三步：螺纹段锁紧，施加预紧力，完成最终固定。

此结构将导向、定位与锁紧功能集成于单个零件，为需要在维护中反复拆装的精密设备提供了一种技术方案选项。

台阶螺丝定制时需关注的技术参数

若计划采用该方案，建议重点审视以下技术参数：

• 台阶直径：需依据定位孔实际尺寸确定，过小则限位效果有限，过大则可能造成装配困难。

• 台阶长度：需覆盖有效导向长度，同时避免与孔底或其他零件发生干涉。

• 同轴度：台阶、螺纹与头部之间的同轴度需予以控制，以避免锁紧后产生附加倾斜力矩。

• 头部尺寸与槽型：需确认头部直径、高度、槽深及工具适配性，同时确保与周边组件的安全间隙。对于需频繁维护的设备，槽口的耐磨性亦需纳入考量。

• 头下圆角：需设计合理的过渡圆角以分散应力，但圆角尺寸需与客户孔口倒角协调，避免干涉。

• 材质与表面处理：可根据强度、耐腐蚀性、洁净度及磁性要求，选用不锈钢、钛合金、合金钢等材质，并确定钝化、清洗或镀层等表面处理工艺。



服务能力介绍

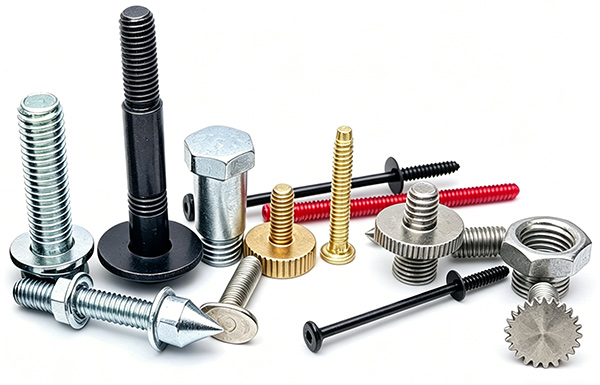

深圳市世世通金属制品有限公司拥有28年的非标紧固件定制经验，可依据客户提供的技术图纸、安装孔尺寸、使用工况及材料要求，评估并提供精密台阶螺丝的定制方案。

可参与评估与定制的参数范围包括：

• 台阶直径与长度；

• 螺纹规格与螺纹长度；

• 头部外形（如岗山头、超低头、圆头、异型头等）；

• 驱动槽型（内六角、梅花、一字、梅花带柱、四方等）；

• 头下圆角与退刀结构；

• 多种材质（不锈钢、钛合金、合金钢、铝合金、铍铜等）；

• 表面处理（钝化、清洗、磷化、蓝白锌、彩锌、阳极氧化等）；

• 尺寸公差与同轴度要求；

• 样品试制与批量生产支持；

• 材质及尺寸检测报告。

对于世世通而言，非标螺丝定制不仅是尺寸与材料的改变，更是基于客户实际安装位置、拆装方式与功能需求，通过结构优化来响应具体技术问题的一种服务方式。

常见技术咨询问题

• 问：台阶螺丝能否保证传感器每次都回到同一位置？

• 答：台阶设计有助于提高重复装配的定位一致性，但最终效果受定位孔公差、零件加工精度、装配方法及整体结构刚性等多种因素共同影响，需基于具体配合系统进行评估。

• 问：能否针对现有设备结构进行定制？

• 答：可以。客户提供螺丝样品、图纸、安装孔尺寸或装配结构信息后，我司可依据具体界面进行台阶、螺纹及头部的匹配设计。

• 问：精密台阶螺丝主要需控制哪些公差？

• 答：通常重点关注台阶直径、台阶长度、总长、同轴度、螺纹精度及头部尺寸。具体公差带需根据定位精度要求与孔位实际加工精度确定。
