移动心电图机螺丝定制方案：解决支臂晃动与预紧力衰减

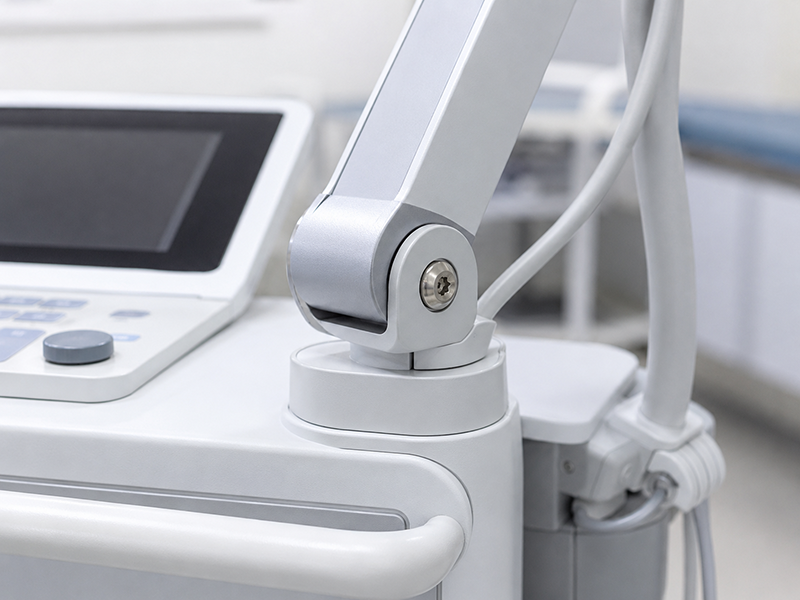

移动式心电图机需要在医院病房、检查室和走廊之间频繁移动。设备支臂、显示屏、底盘和内部连接结构会长期承受设备自重、移动振动以及反复调节产生的交变载荷。

近期，一家美国医疗设备制造商联系深圳市世世通金属制品有限公司，希望定制一款适用于移动式心电图机的高强度螺丝，解决设备长期使用后连接处晃动、预紧力衰减的问题。

一、螺丝在设备中究竟承担什么责任？

螺丝在设备中承担的任务，并不仅仅是“锁住”两个零件。

在心电图机的实际使用中，螺丝需要持续对抗以下三种载荷的联合作用：

1. 长期静载与蠕变：显示屏、支臂和模块重量持续作用于连接点。若螺丝强度与连接件（如铝合金机壳）匹配不当，连接面可能发生微量压陷或嵌入，导致预紧力在几个月内逐渐丢失。

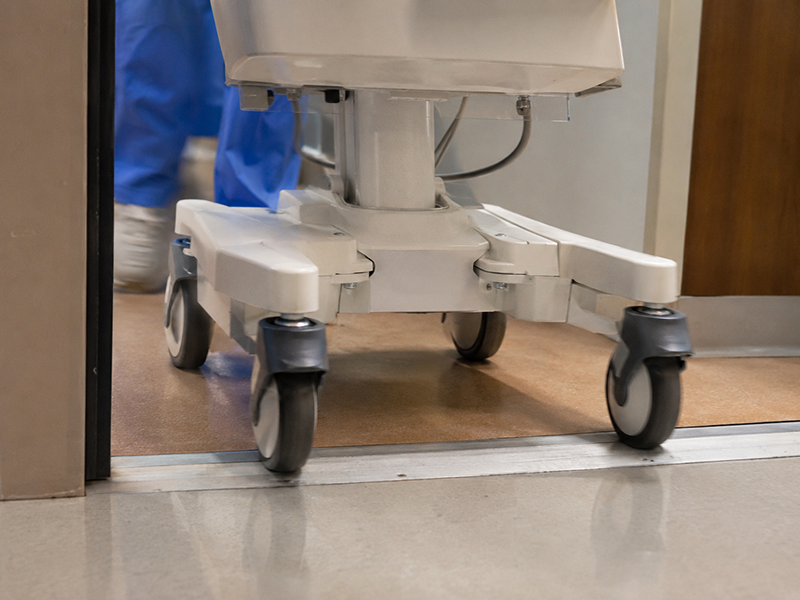

2. 移动振动与冲击：医院地面虽有平整度要求，但门槛、电梯接缝和转角仍会产生瞬时冲击。长期累积会导致螺纹副微动磨损。

3. 显示屏调节的交变应力：医护人员每天多次调整屏幕角度，使支臂根部承受方向不断变化的弯曲载荷。

往往不是螺丝抗拉强度不足，而是承压面设计偏小导致连接件被压陷，以及有效啮合长度不够导致螺纹副承载不均。因此，解决该问题的核心目标不是换一颗“更硬的钉子”，而是延长预紧力保持时间。

二、为什么普通标准螺丝难以胜任？【对比分析】

标准螺丝能满足常规连接，但面对心电图机复杂的受力工况，其在细节设计上的局限性会逐渐暴露。具体对比如下：

三、世世通一体化定制方案的核心思路

针对上述痛点，我们建议从“强度匹配”转向“系统匹配”，具体措施如下：

1. 一体冷镦成型，消除微观薄弱点

采用一体冷镦工艺成型，确保螺丝头部与杆部为连续金属纤维结构。相比焊接或拼接结构，在承受连续万次微振动时，冷镦件头杆结合部不存在应力集中区，能有效抵抗金属微观蠕变，这是保持预紧力的物理基础。

2. 科学选型：8.8级、10.9级还是12.9级？

高强度不等于高硬度，选错等级反而会损伤设备。

• 10.9级（推荐首选）：具有优秀的抗拉强度和韧塑性平衡，特别适合心电图机支臂这类承受交变弯曲应力的部位，抗疲劳性能表现优异。

• 12.9级（特定场景）：仅推荐用于底盘薄板等空间极度受限、必须用小直径螺丝承受大载荷的部位。需注意，其对装配扭矩控制和表面处理要求极高。

• 8.8级（辅助部位）：适用于内部非承重结构或固定线束的支架连接。

3. 重新确认螺纹啮合长度

我们严格依据连接件厚度与内螺纹孔深度计算螺丝长度。目标是在不顶穿底部或干涉内部零件的前提下，获得直径1.0~1.5倍的有效螺纹啮合长度。若配合件为铝合金或工程塑料，还将评估是否需要增加钢丝螺套，防止高强度螺丝损伤内螺纹。

4. 控制热处理与机械性能

生产过程中严格监控抗拉强度、屈服强度、硬度及头杆结合部强度。对于明确要求可靠性的医疗项目，可根据约定提供材质、硬度、尺寸及机械性能检测报告。

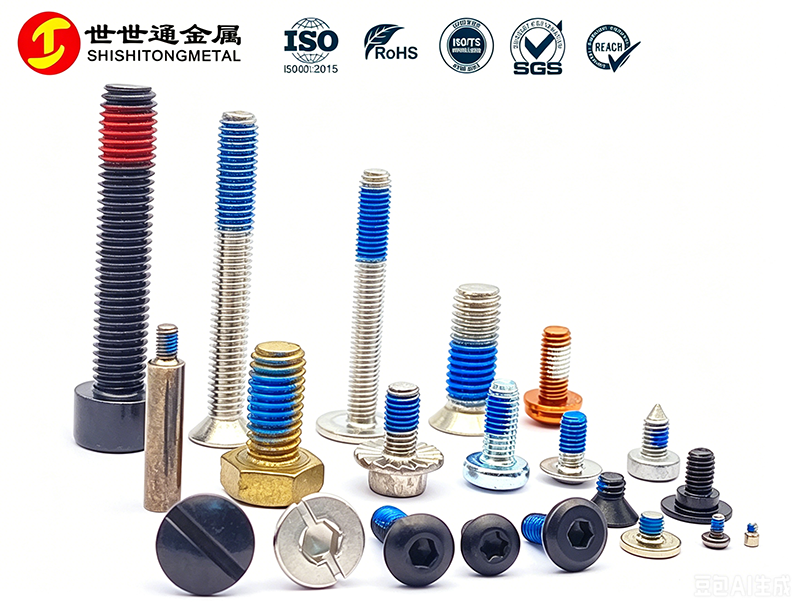

5. 配套防松措施，兼顾维护

高强度不等于不松动。针对振动环境，我们提供以下选项，具体方案需结合设备检修周期确定：

• 免维护型：预涂高强度防松胶（需加热拆卸）。

• 可重复拆装型：尼龙防松点或法兰面防滑纹路。



四、为什么不能单纯依靠“加大锁紧扭矩”来解决晃动？

发现晃动后，现场操作人员往往本能地加大拧紧力矩。这在短期内能掩盖晃动，但通常会导致更严重的结构二次损伤：

正确做法：必须综合考量螺丝强度、夹紧长度、摩擦系数（受表面处理影响）和目标预紧力，采用扭矩法或扭矩+转角法进行精确装配。

五、定制高强度螺丝时必查的8个关键维度

1. 明确载荷性质：拉力、剪切力还是交变弯曲力？

2. 确认夹紧长度：总长、光杆长、螺纹长的分布是否合理？

3. 评估连接件材质：钢材还是铝合金？是否易被压溃？

4. 确认啮合长度：有效螺纹圈数是否达到推荐值？

5. 选择性能等级：切忌盲目追求12.9级，10.9级往往更均衡。

6. 控制表面处理：镀锌、发黑或达克罗？不同涂层摩擦系数差异大，直接影响扭矩转化率。

7. 验证防松方案：是否与设备维修周期冲突？

8. 装机实测验证：定制完成后必须进行锁付、振动、调节循环测试。

六、应用扩展：还可用于哪些医疗设备部位？

• 移动DR设备立柱与底盘连接

• 超声诊断仪推车支臂

• 监护仪支架与升降结构

• 患者转运设备底盘承重轮架

• 医疗机器人关节机械臂

• 影像设备C型臂旋转连接点

七、世世通定制服务范围与承诺

深圳市世世通金属制品有限公司专注非标螺丝定制28年。针对医疗设备客户，我们提供：

• 规格定制：直径、长度、螺纹、台阶、头部形状（加大/法兰/低头）。

• 性能定制：8.8级~12.9级，严格热处理工艺控制。

• 工艺定制：一体冷镦成型，确保流线完整。

• 表面与防松：发黑/镀锌/镀镍，预涂胶/尼龙点。

• 品控交付：可提供材质、硬度、尺寸、拉力检测报告，支持样品试装与批量追溯。

世世通技术观点：我们提供给医疗设备客户的，从来不是一颗更硬的螺丝，而是一套基于实际受力工况的预紧力保持方案。如果您的设备也存在长期使用后支臂晃动、底盘异响或预紧力衰减问题，欢迎提供螺丝图纸、安装位置、连接材料及受力要求，我们将为您出具详细的强度匹配方案。

常见问题速查（Q&A）

Q1：螺丝没有断裂，为什么设备还会晃动？
A： 晃动多由连接面压陷或螺纹副微动磨损引起。螺丝伸长0.01mm，夹紧力可能下降30%。因此，预防变形比防止断裂更难。

Q2：12.9级螺丝一定比10.9级更适合医疗设备吗？
A：不一定。12.9级虽然强度更高，但对缺口敏感性和延迟断裂风险也更高。对于承受频繁弯曲的支臂，10.9级的抗疲劳韧性往往优于12.9级**。等级选择需结合实物载荷计算。

Q3：高强度螺丝可以直接替换普通螺丝吗？
A：不能只看直径和螺距。 必须同步确认连接件（内螺纹）材质能否承受更高预紧力，以及承压面是否需要同步加大，否则会压坏设备基体。

Q4：一体冷镦螺丝的核心优势是什么？
A： 保持金属纤维流线的连续性，消除头杆结合部的微观应力集中，在长期振动下更抗疲劳蠕变。

Q5：能否提供定制产品的检测报告？
A： 可以。根据订单要求，可提供材质证明、硬度检测、尺寸报告及头部结合强度拉力测试数据。具体验收标准需在量产前确认。
