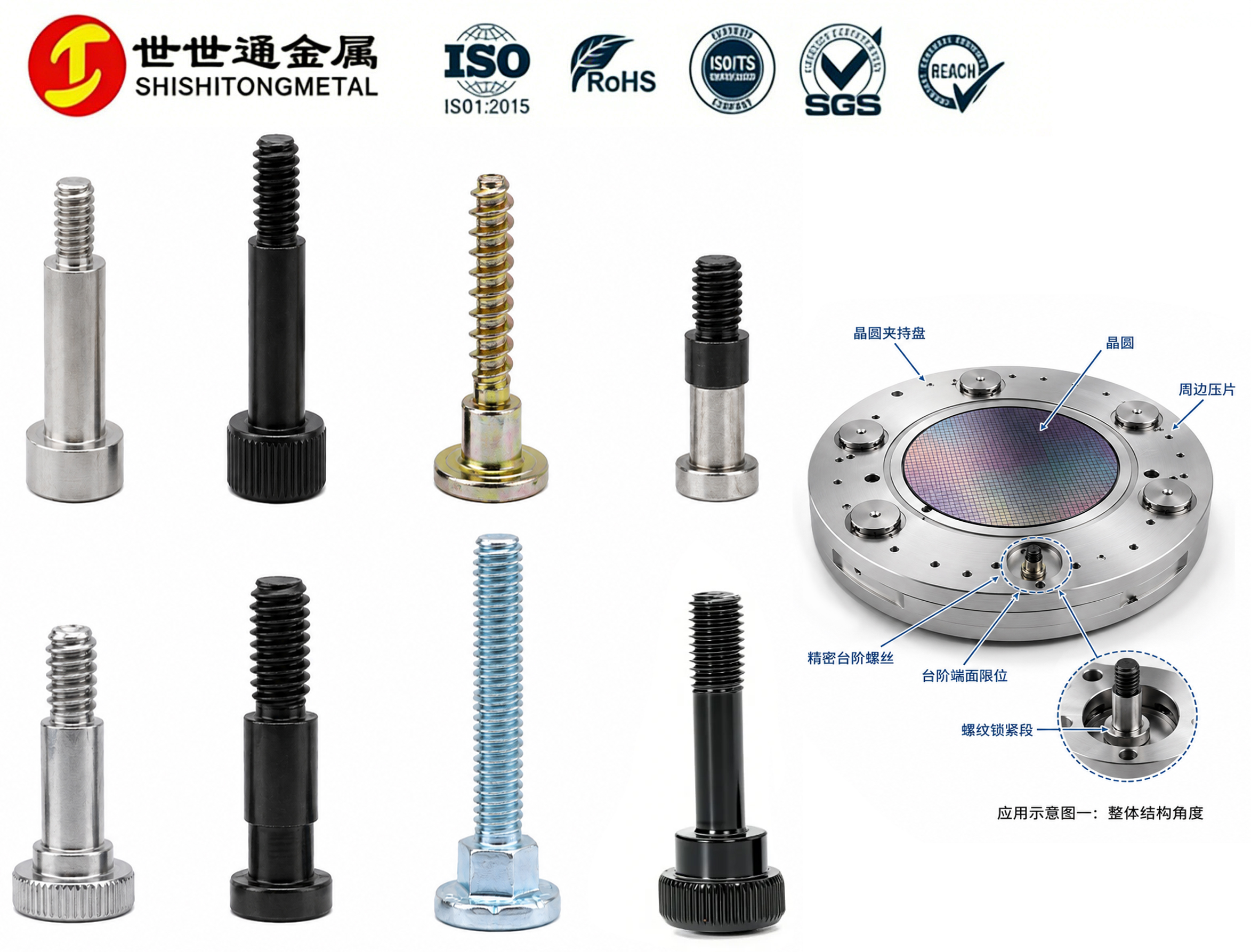

| 离子注入机晶圆夹持盘，为什么需要精密台阶螺丝？ 控制压片高度与径向位置｜提升晶圆夹持盘装配一致性 |
| 根据离子注入机晶圆夹持盘结构定制精密台阶螺丝，通过螺纹段 + 台阶定位结构实现锁紧、限位与径向定位一体化。解决标准螺丝无法满足的安装精度、空间干涉和重复装配一致性问题。 |
 |
| 一、普通螺丝为什么无法满足夹持盘要求？ |
| 压片高度不一致 | 普通螺丝靠扭矩控制高度，不同装配人员、不同扭矩会导致多个压片最终高度不同，影响晶圆夹持均匀性。 |
| 径向定位不可靠 | 普通螺纹与孔位之间存在配合间隙，锁紧时压片可能发生径向偏移，导致晶圆周边受力不均。 |
| 拆装后无法复位 | 维护拆装后，普通螺丝重新锁紧的位置可能与原始状态不同，需要重新校准夹持盘位置。 |
| 空间干涉风险 | 夹持盘内部空间紧凑，标准螺丝头部尺寸可能过大，与周边结构产生干涉。 |
| 高度一致性 径向定位精度 拆装复位能力 空间兼容性 |
| 二、精密台阶螺丝的核心功能优势 |

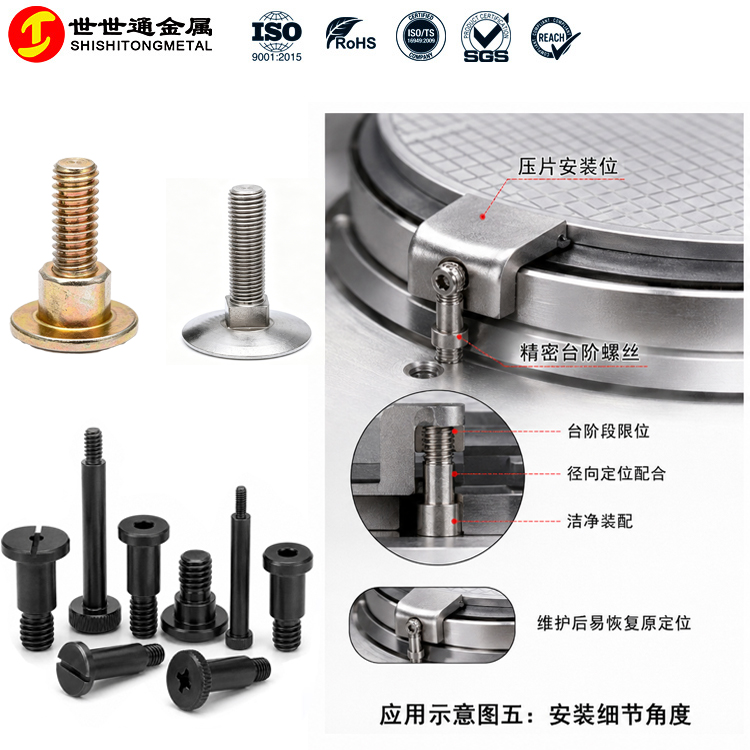

| 01 | 高度控制 台阶端面形成机械限位，锁紧后压片高度由台阶长度决定，不受扭矩差异影响，保证多点压片高度一致。 |
| 02 | 精准定位 光滑台阶杆部与夹持盘定位孔精密配合，减少螺纹间隙带来的径向偏移，保证压片位置精度。 |

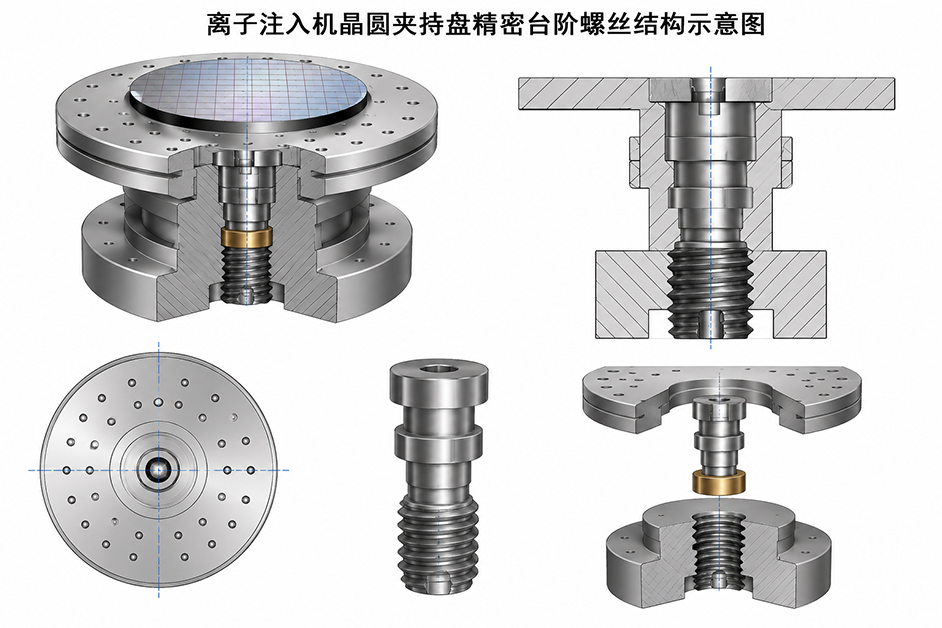

| 03 | 一体锁紧 螺纹段提供锁紧力，台阶提供定位和限位，头部提供承压面，三位一体满足夹持盘装配需求。 |
| 04 | 重复装配 台阶端面和杆部形成固定定位基准，多次拆装后压片仍能回到原始位置，无需重新校准。 |
| 三、可定制结构与关键尺寸控制 |
| 结构 | 低头台阶螺丝 / 超低头结构 / 小头径设计 / 多台阶定位结构 / 缩杆异形杆（铣扁、防转） 可根据夹持盘空间和装配要求选择或组合，头部直径和厚度可按需压缩，避免与周边结构干涉。 |

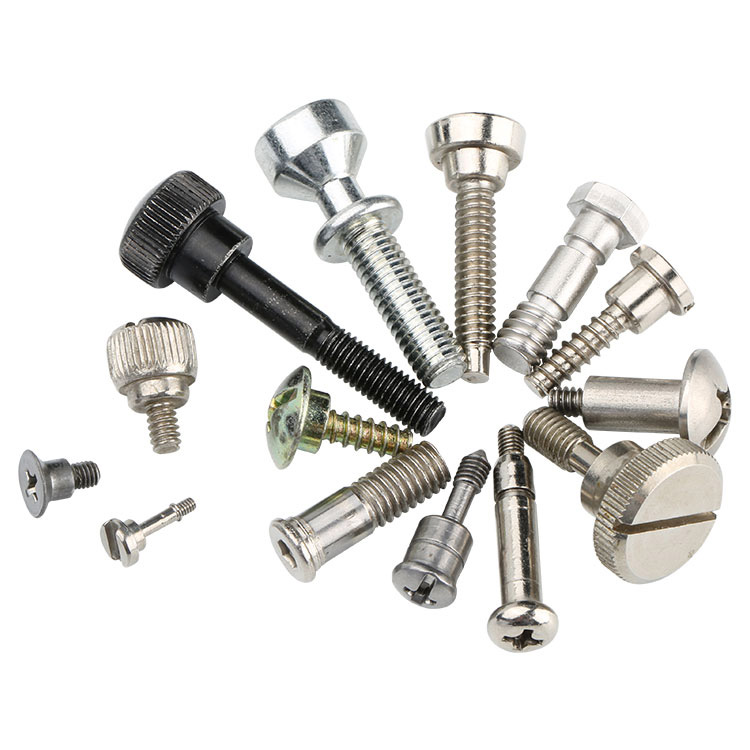

| 尺寸 | 关键控制尺寸：台阶直径（定位精度）｜台阶长度（压片高度）｜螺纹长度｜总长｜头部直径｜头部厚度｜圆角｜同轴度｜配合间隙 |
 |
| 四、材料、工艺与检测能力 |
| 材料 | 316L / 316 / 304 / 17-4PH / A286 / TA1 / TA2 / TC4 |
| 规格范围 | M1.0 – M16，长度1mm-2000mm，台阶公差±0.03mm |
| 加工工艺 | 多工位冷镦 / CNC精密车削 / 车铣复合 / 搓牙成型 |
| 检测能力 | 尺寸检测 / 通止规 / 投影仪 / 硬度 / 金相 / 扭矩 / 盐雾 / 光谱分析 |
| 五、客户询价时，建议优先关注以下方面 |
| 安装位置 | 晶圆夹持盘压片固定 / 径向定位孔 / 压块限位 / 重复拆装位 |
| 压片与孔位 | 压片厚度、目标高度、孔径、孔深、配合间隙要求 |
| 当前问题 | 高度不一致 / 径向偏移 / 拆装后复位困难 / 空间干涉 / 洁净度要求 |
| 材料与扭矩 | 指定材料 / 目标强度 / 锁紧扭矩 / 磁性和洁净要求 |
| 数量与计划 | 打样数量 / 试产数量 / 量产数量 / 目标交期 |
| 七、不是先找一颗更长的螺丝，而是先确认夹持盘装配方案 |
| 台阶直径是否匹配孔位 台阶长度是否满足压片高度 螺纹是否进入锁紧区 |
| 头部尺寸是否干涉 同轴度是否满足精度要求 洁净与磁性是否达标 |
| 把现有图纸、样品和问题照片发给我们 世世通会先帮助您确认压片高度、台阶尺寸、定位方式、材料和洁净要求，再制定适合的定制方案。 |
| 先确认夹持盘结构，再确定台阶螺丝方案 |
| 离子注入机晶圆夹持盘精密台阶螺丝定制咨询 谢小姐 131-4994-3113 |
