光学投影测量仪如何检测非标螺丝？轮廓与角度检测的解析

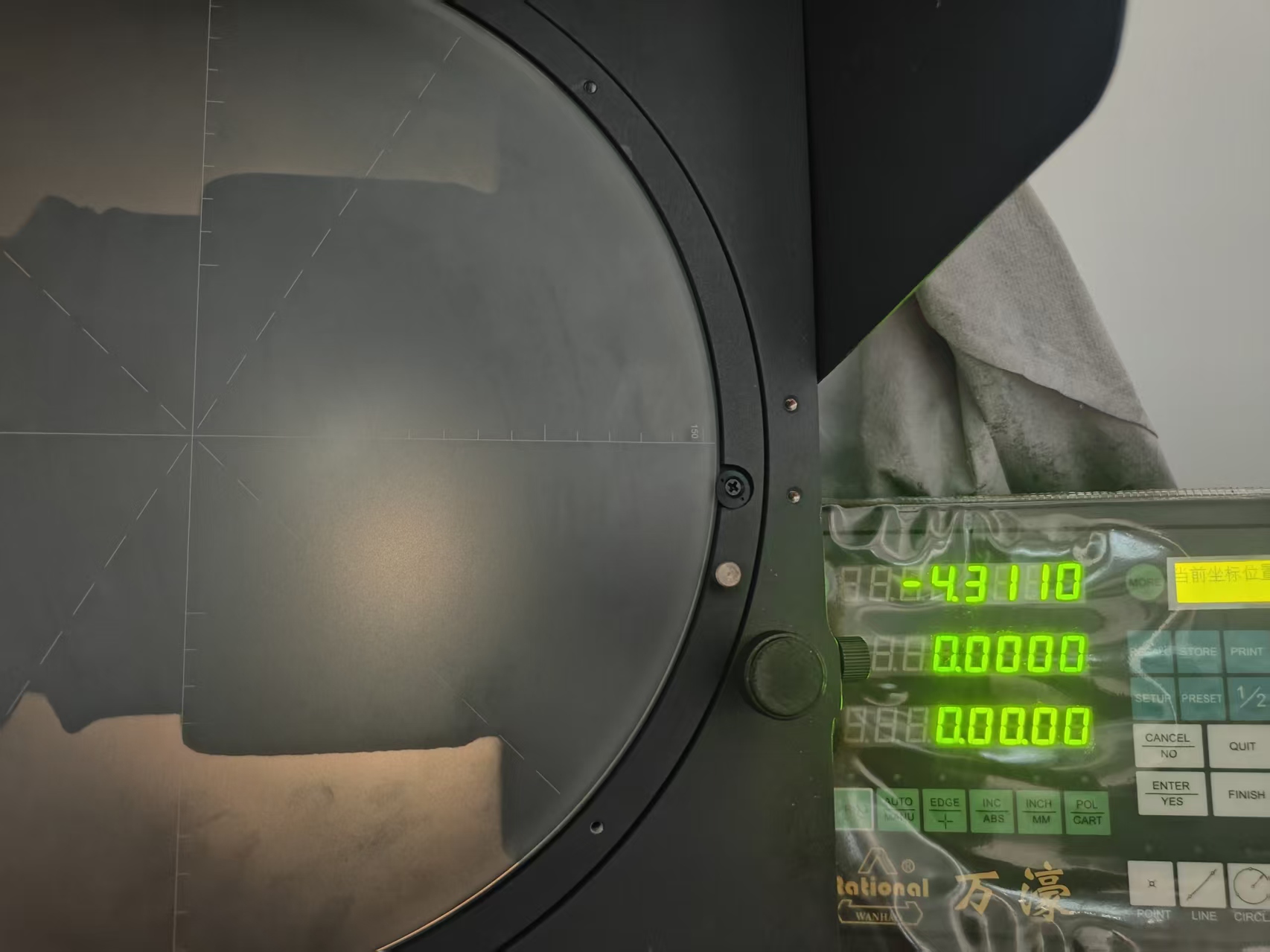

在精密紧固件工厂的质检室里，经常能看到这样一台设备：一个圆形磨砂屏被照得通亮，屏上投出一个被放大了几十倍的金属零件轮廓，旁边数显屏跳动着一组坐标读数。

这不是在“看热闹”，而是在做非标螺丝出厂前最关键的一步——轮廓与角度检测。

一颗螺丝好不好，光靠卡尺量外径、量长度是不够的。沉头角度对不对、R 角圆不顺、台阶位置偏没偏、槽型冲没冲正、割尾角度是否一致——这些决定装配能不能顺畅、扭矩能不能达标的细节，全都要靠光学投影把轮廓放大后逐一比对。

一、光学投影测量仪是什么原理？

光学投影测量仪（也叫投影仪、轮廓投影仪）的原理并不复杂：光源经聚光后照射被测工件，透镜把工件轮廓放大投影到屏幕上，操作者把投影轮廓与屏幕上的标准刻线、标准样板或图纸公差带比对，配合数显坐标系统，就能读出长度、角度、半径、台阶位置等几何量。

它的核心价值有三个：

对非标螺丝而言，很多“看不见的问题”恰恰出在轮廓上：头部与杆部连接处圆角偏大导致压不紧、沉头角度偏了导致装配后凸出或凹陷、台阶位置公差超了导致定位失效——这些用卡尺很难稳定复测，投影测量是最直接的手段。

二、投影仪在螺丝检测里具体测什么？

不同检测项目对应不同量具，投影仪主要负责“轮廓类几何量”这一组：

配合螺纹塞规/环规验牙纹通止、数显卡尺/千分尺量常规尺寸、同心度测量仪验杆部同轴、硬度计验芯部与表面硬度，才能构成一套完整的非标螺丝验收方案。

三、量具分工：为什么投影仪不能被卡尺替代？

简单说：尺寸靠量具，轮廓靠投影，螺纹靠塞规，硬度靠硬度计——各管一段，谁也不替代谁。投影仪管的正是最容易“肉眼觉得差不多、上机就出问题”的那一段。

四、在世世通，这一环怎么落地？

深圳市世世通金属制品有限公司从 1998 年开始从事螺丝制造，定位是复杂非标螺丝定制解决方案供应商。非标件之所以“非标”，就是每个项目都有自己的图纸、自己的公差、自己的关键特征，所以我们的检测逻辑不是“出货前量一遍”，而是按项目把检测方案前置：

• 图纸评审阶段：先判定哪些尺寸是关键尺寸、哪些特征需要专用检具、哪些靠过程参数保证，把检测方案写进项目规划（DFM）。

• 样品验证阶段：首件用投影仪核对轮廓类特征，与图纸公差带逐项比对，确认冷镦/搓牙/二次加工后的实际形态。

• 批量制造阶段：过程抽检 + 关键尺寸按频次监控，长螺丝、台阶螺丝、细长杆等高风险结构加大监控密度。

• 出货检验阶段：按 AQL 方案执行抽检，配合十余台检测设备（卡尺、千分尺、螺纹量规、投影仪、同心度仪、硬度计等）完成最终放行判定。

公司对外口径的产品合格率保持在 99.8%，累计服务客户 8,678+——这个数字能立住，靠的不是某一台设备，而是“每个项目都知道该验什么、用什么验”的检测体系。投影仪只是这套体系里负责“看轮廓”的那双眼睛。

五、采购端常见疑问（FAQ）

Q1：为什么供应商报价时说“能做”，出货后却总在轮廓上出问题？
A：很多非标头型、台阶、异形结构是冷镦成型后靠模具保证的，模具磨损、冲压参数漂移都会让轮廓慢慢偏离图纸。如果没有投影类设备做轮廓比对，只量几个常规尺寸，偏差往往要到装配环节才暴露。建议要求供应商在首件与批量抽检中提供轮廓检测记录。

Q2：投影仪检测算不算“全检”？
A：取决于项目。关键尺寸可以做到 100% 测量（如气动量仪、自动检测设备），轮廓类特征通常按 AQL 抽检方案执行。采购方可以在图纸或质量协议里明确：哪些特征必须全检、哪些按抽检、抽检水平如何，供应商按约定执行即可。

Q3：不锈钢螺丝会被磁铁吸住，是不是材料有问题？
A：这是另一个常见误区。奥氏体不锈钢（如 304/316 系）本身弱磁或近无磁，但冷加工（冷镦、搓牙）会使部分组织转变为马氏体而带磁性——这不代表材料不合格。是否对磁性有要求，应按产品用途与图纸规定（如 μr 限值）来判定，必要时做光谱/成分与固溶处理验证。

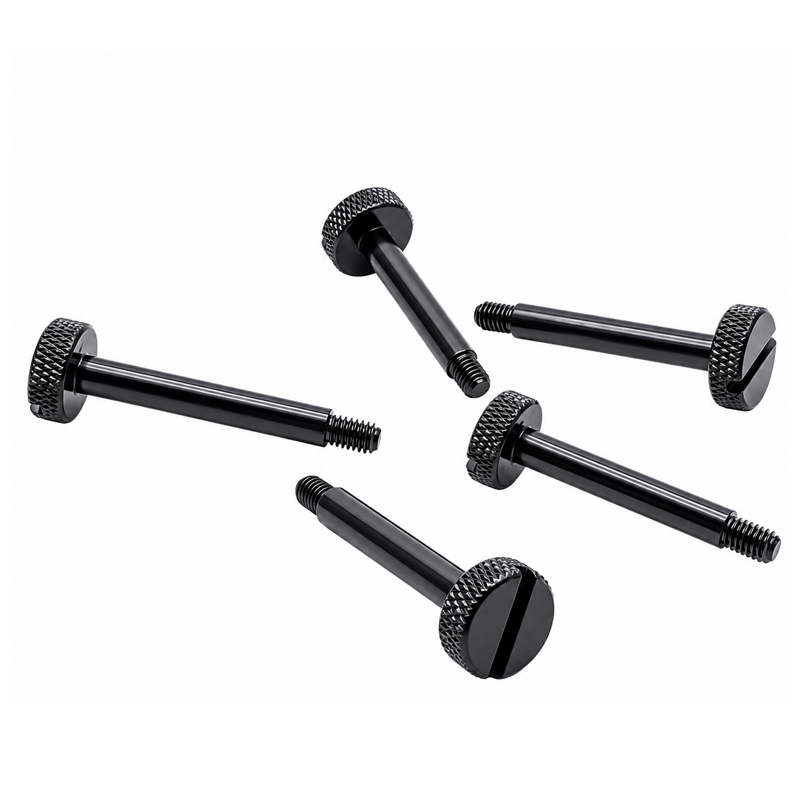

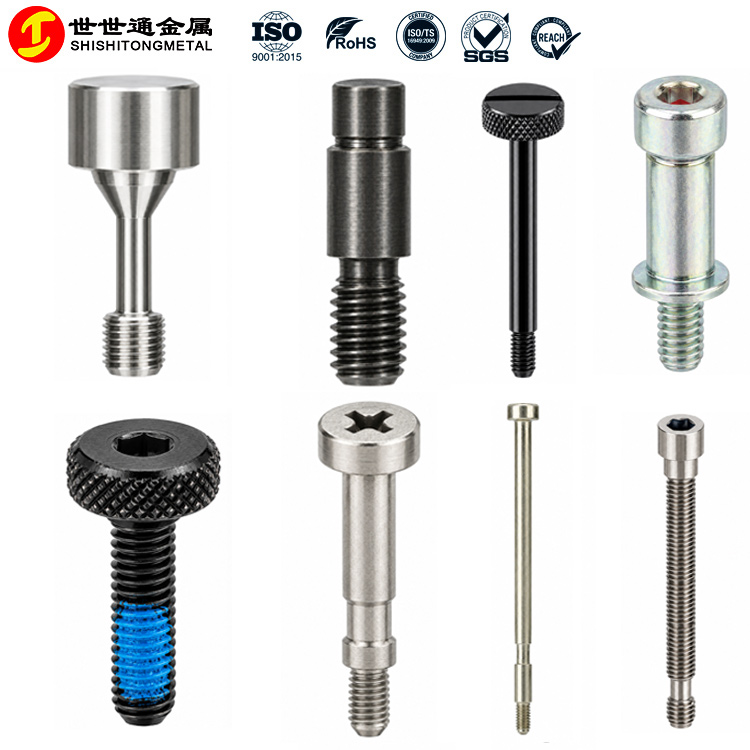

Q4：台阶螺丝的台阶位置公差能做到多少？
A：台阶直径与位置属于关键尺寸，世世通台阶螺丝可做到 ±0.03mm（±3 条丝）级别，具体以结构、材料与工艺评估为准。采购时应把台阶公差明确标注在图纸上，而不是口头约定“差不多”。

Q5：怎么看供应商的检测报告是否可信？
A：看三点：一是报告里的测量设备是否与实际能力对应；二是关键尺寸是否覆盖图纸全部公差要求；三是报告数据能否追溯到批次。能拿出“项目级检测方案 + 可追溯记录”的供应商，通常比只给一张笼统合格证的更可靠。

结语

非标螺丝的价值，从来不只在“能做出来”，而在每一个轮廓特征都稳定落在图纸公差带里。投影仪屏幕上那个被放大几十倍的轮廓，就是工厂与图纸之间的对账本。

如果你的项目涉及非标头型、台阶、长杆、细长小螺丝或特殊结构，欢迎把图纸发给我们做 DFM 与检测方案评估——世世通会先告诉你“能不能做、怎么验、公差能到哪”，再谈报价。
