工业镜头接口台阶螺丝

台阶定位螺丝实现定位与锁紧分离，拆装后光轴偏移控制在0.03mm内，大幅减少镜头标定次数。支持C口/CS口/M58/F口非标定制，304/316L/钛合金材质可选，提供来图打样实测服务。

订购热线:131-4994-3113

我要询价

详细介绍：

产线上每次换镜头都要重新标定？可能只是螺丝的“定位方式”拖了后腿。台阶定位螺丝——定位与锁紧分离，拆装后光轴位置可复原，让标定回归少数必要场景。

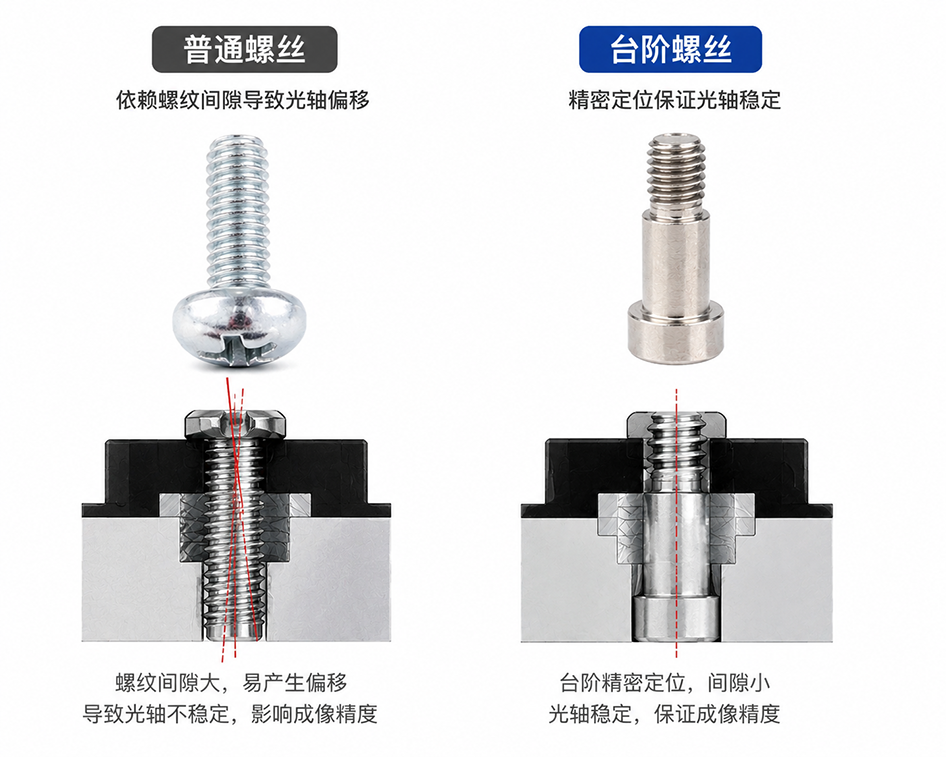

普通全牙螺丝：定位与锁紧混在一起，带来四个麻烦

❶ 缺少定位基准仅靠螺纹牙侧接触定位，间隙自身就是误差源，光轴难以保证。

❷ 锁紧即移位拧紧力转化为轴向力，把法兰面“拉偏”，光轴倾斜，图像边缘模糊。

❸ 拆装即漂移镜头清洁、更换后无法复原位置，每次都需重新标定，产线等待时间长。

❹ 振动下易松产线高频振动导致螺纹微动磨损，紧固力衰减，大重量镜头甚至出现下垂。

台阶定位螺丝的思路：
台阶面负责“定位置”，螺纹只承担“锁紧力”——拧紧过程不再影响光轴。

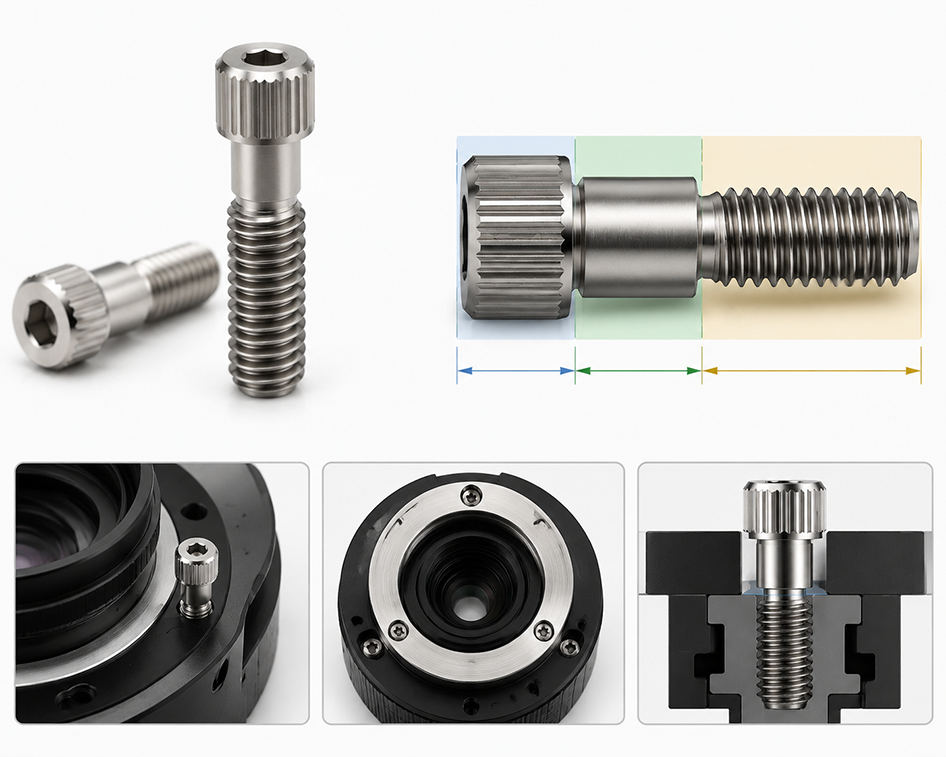

台阶定位螺丝是如何工作的？

1 精密定位台阶台阶直径与镜头接口定位孔配合（间隙可控制在0.03mm以内），保证拆装后位置复原。

2 螺纹锁紧段只提供轴向锁紧力，不再参与定位，拧紧力不干扰已由台阶确定的光轴位置。

3 驱动头部内六角、花形、加减、一字、其他特殊槽型等可选，适应镜头接口处狭小空间和装配工具。

4 材质与强度 304/316不锈钢、碳钢、钛合金等可选，匹配不同使用环境。

位置复原能力台阶配合使拆装后光轴偏移可控在很小范围，大幅降低标定频次。

镜头拆装更省心日常维护后装回，光轴位置基本复原，不用每次都等标定完成再开机。

抗振更稳定台阶面分担轴向载荷，在振动环境下较普通螺丝更不容易出现松动偏移。

材质与表面处理——根据您的产线环境来选

304不锈钢通用工业视觉设备，防锈、无磁，适合常规无尘车间和流水线检测。

316L不锈钢高湿、酸碱、户外、海洋监测等腐蚀工况，抵抗点蚀和缝隙腐蚀，避免接口锈死。

TA2纯钛 / 钛合金轻量化、无磁、不氧化，适合医疗内窥镜、核磁配套相机等高洁净或磁场敏感场景。

哑黑/发黑处理降低螺丝头部反光，避免杂光干扰成像，视觉检测设备常用。

钝化/真空镀镍提高防腐性能，表面均匀，适合无尘装配环境。

螺纹预涂防松胶产线振动、车载视觉等场景选用，保持长期锁紧力稳定。

消磁处理针对磁检测、半导体视觉相机，控制感光元件附近磁场干扰。

⚙️ 台阶配合公差怎么定？台阶直径与定位孔的配合可按e9、g6、h7等精密等级定制。我们根据镜头重量、接口材质、使用温度进行工程计算，确保“装得顺利、定得准确、拆得顺畅”。

定制流程——简单几步，先试样再投产

01 提供图纸或样品发送镜头接口图纸、3D模型或实物样品，注明接口类型及当前螺丝规格。

02 计算配合方案工程部门确定台阶直径、长度、螺纹精度及配合等级，出3D简图与报价。

03 样品实测打样3-7天，提供样品在您的设备上测试拆装后的光轴稳定性和重复定位效果。

04 批量交付确认样品后生产，小批量快速交付，附带尺寸检测报告及批次追溯信息。

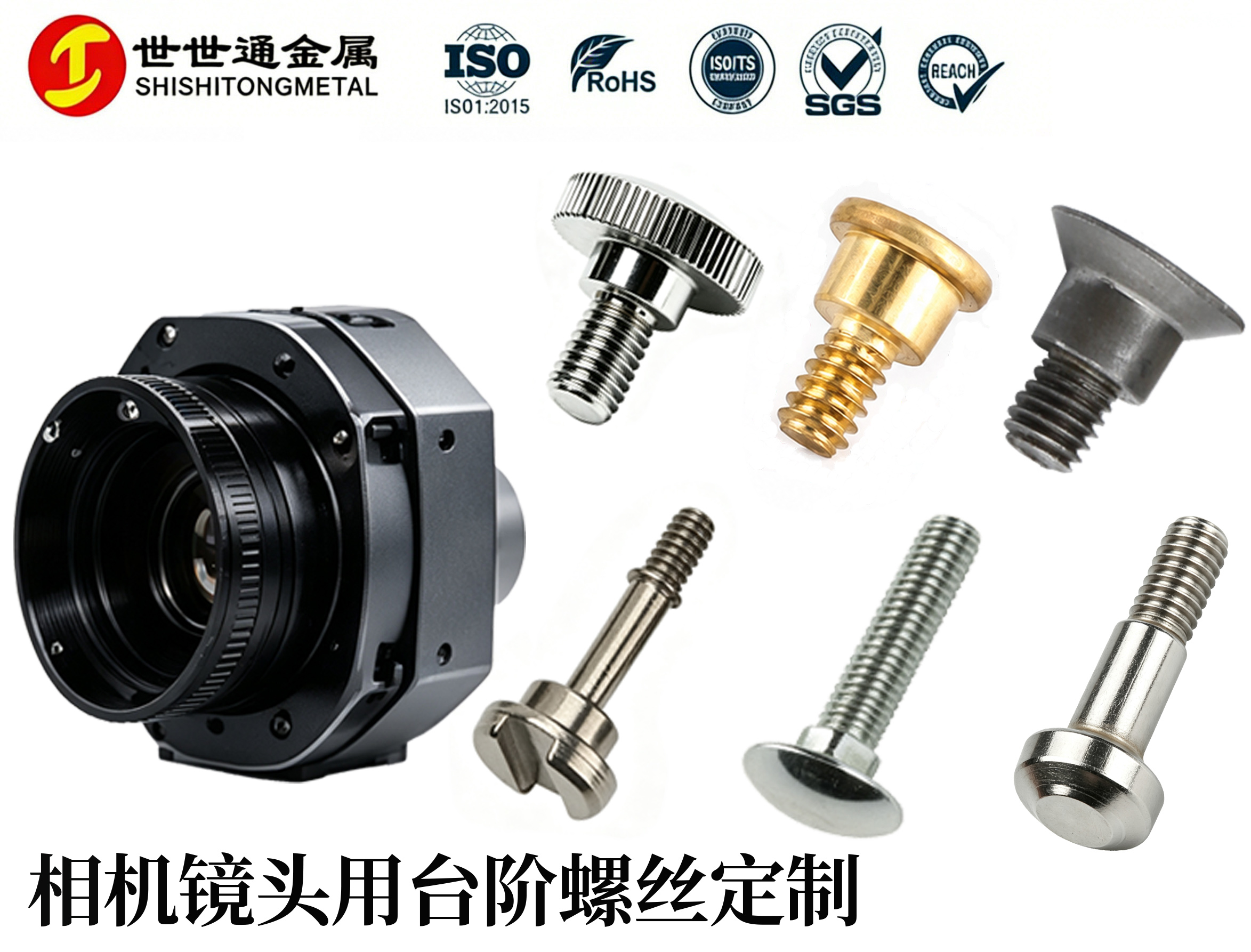

定制范围——适配各种镜头接口与结构

非标定制——每个相机接口都可能不一样 C口、CS口、M42、M58、F卡口、微距转接环……定位孔尺寸随品牌、型号变化。螺纹从M1.0到M16，台阶直径、长度、头部槽型、防松方式均可按图定制。还有加长细牙、限位台阶、偏心微调、组合防松一体化等特殊结构可选。

告诉我们这些，帮您快速出方案

📋 镜头与相机信息 1. 镜头品牌/型号及接口类型 2. 法兰面定位孔直径及公差要求 3. 法兰面厚度 4. 目前使用的螺丝规格或样品 5. 装配工具与推荐扭矩

📋 环境与性能要求 6. 工作温度、湿度及化学介质 7. 重复定位精度期望 8. 产线振动等级 9. 是否需要防松处理 10. 材质证明、检测报告需求

让镜头拆装不再“牵一发而动全身” 发送您的镜头接口图纸或实物，我们为您定制台阶定位螺丝方案。先出样，实测通过再量产。
技术咨询：谢小姐 131-4994-3113 来图、来样、来适配件均可，镜头模组螺丝有任何疑虑都可以联系我们，我们将竭诚为您服务
