| EFEM设备光学头精密台阶定位螺丝厂家_世世通 用于光学头安装座重复定位、轴向限位与稳定锁紧 |
| 精密台阶定位螺丝 台阶段负责确定光学头位置，肩面负责轴向限位，螺纹段负责完成锁紧。 | 光学头与固定支架连接位 适用于光学头安装板、定位孔、连接座及支架之间的精密连接位置。 |
| 重复定位 降低拆装后的 位置偏差 | 轴向限位 肩面控制 安装高度 | 稳定锁紧 螺纹段独立 提供夹紧力 | 低头避让 适应有限的 顶部空间 |
| 核心定制范围 台阶直径 台阶长度 肩部位置 低头尺寸 螺纹规格 材质与磁性 |
| 一、安装位置与使用要求 |

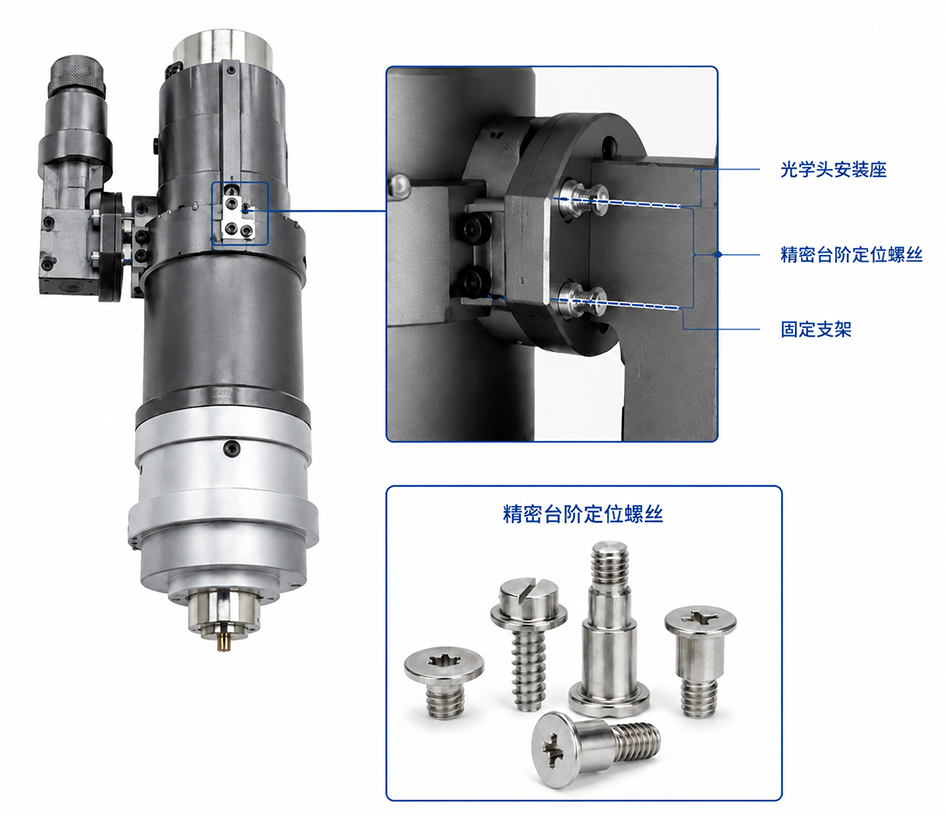

| 01 安装部位 EFEM光学检测组件的光学头安装板与固定支架连接位置。 | 02 拆装场景 设备维护、光学组件更换及内部清洁时，光学头需要拆卸。 | 03 装配要求 重新安装后，应尽量恢复原位置，减少光学基准变化。 |
| 该连接位需要同时完成：定位 + 限位 + 锁紧 只使用普通全牙螺丝，无法建立稳定的重复装配基准。 |
 |
| 二、普通标准螺丝为什么不适用？ |
| 螺纹存在间隙 全牙杆部无法与安装孔形成精密定位配合。 | → | 锁紧时产生横移 安装板可能随旋转和受力产生轻微偏移。 | → | 拆装后位置变化 光学头难以稳定恢复到原来的安装位置。 |
| 直接出现的问题 ➤ 光学头位置无法准确复原 ➤ 安装板在锁紧时轻微偏移 ➤ 每次维护后需要重新校准 | 后续造成的影响 ➤ 光学检测基准发生变化 ➤ 调试与复检时间增加 ➤ 设备停机和维护成本上升 |

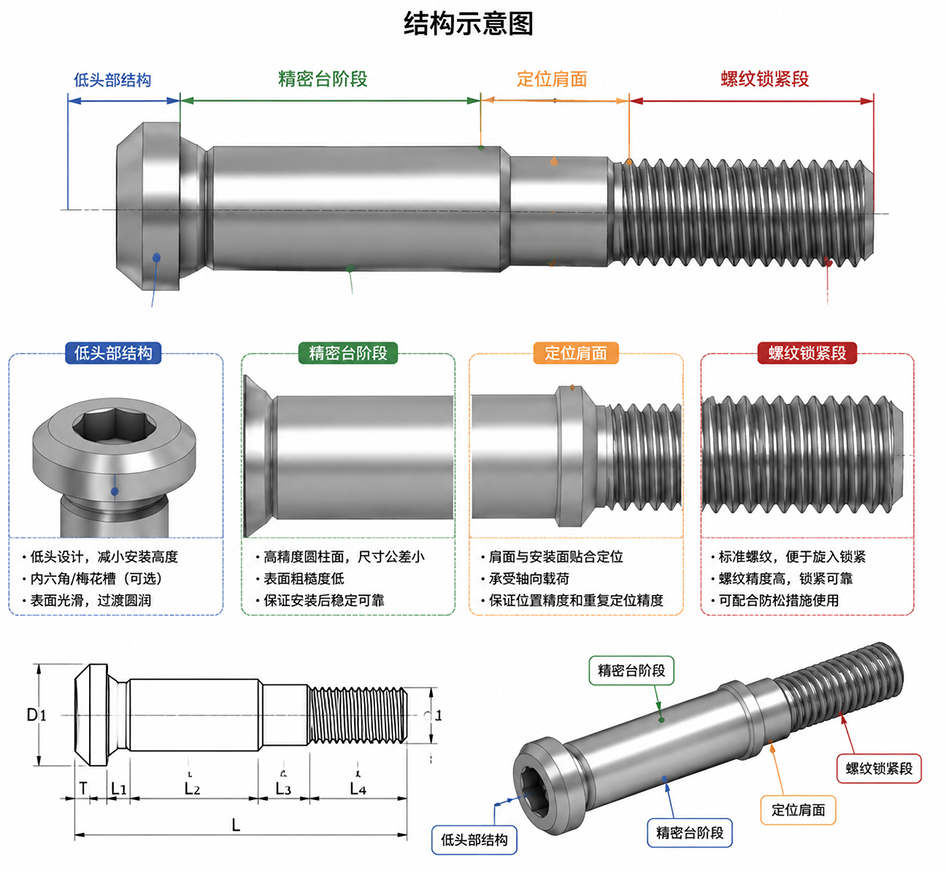

| 三、精密台阶定位螺丝结构 |
| 1 精密台阶段 与定位孔配合 承担径向定位 | 2 定位肩面 贴合安装板控制轴向高度 | 3 螺纹锁紧段 独立提供轴向夹紧力 | 4 低头部结构 避让线缆防护罩和零件 |
| 台阶段 确定位置 | 肩面 控制高度 | 螺纹段 完成锁紧 |
 |
| 四、具体解决方案 |
| 问题 全牙螺丝与孔之间存在装配间隙 | 导向 台阶段先进入定位孔并限制横向移动 | 限位 肩面贴合安装板并确定轴向位置 | 锁紧 螺纹段完成夹紧，减少锁紧横移 |
| 减少拆装偏差，让光学头更稳定地恢复到原安装位置 降低重复校准、设备调试和已检测产品复检的工作量 |
| 五、产品可定制参数 |
| 定位配合参数 ➤ 台阶直径 ➤ 台阶长度 ➤ 台阶公差 ➤ 肩部高度 | 锁紧与头部参数 ➤ 螺纹规格 ➤ 螺纹长度 ➤ 螺丝总长度 ➤ 头径、头厚与槽型 | 材料与环境参数 ➤ 304或316不锈钢 ➤ 防腐与洁净要求 ➤ 低磁要求 ➤ 客户指定表面状态 |
| 台阶过小 装配后仍会晃动 | 台阶过大 无法正常装入定位孔 | 长度不匹配 肩面悬空或锁紧不到位 |
| 六、材质选择建议 |
| 304不锈钢 适用于常规设备内部环境。 兼顾防锈性能与加工性能。 | 316不锈钢 适用于耐腐蚀要求更高的位置。 可用于洁净要求较高的设备内部。 |
| 材料牌号 不能单独代表 最终磁性表现 | 加工状态 冷加工变形量会 影响成品磁性 | 成品验证 低磁要求建议按 成品实测确认 |
| 七、失效后果 |
| 设备影响 光学头位置变化 设备重新校准 生产线暂停调试 | 质量影响 光学基准偏移 检测结果出现误差 后续工序受到影响 | 成本影响 已检测产品复检 调试工时增加 维护成本上升 |
| 定位螺丝失效造成的损失，远高于螺丝本身的采购成本 |
| 八、世世通如何完成定制？ |
| 孔位配合评估 确认台阶直径与定位孔尺寸是否匹配。 | 轴向限位评估 确认台阶长度、肩位与安装板厚度。 | 锁紧深度评估 确认螺纹长度和有效啮合深度。 |
| 空间干涉评估 确认头部是否避让防护罩、线缆和邻近零件。 | 材料光谱检测 确认防腐、洁净、强度及低磁要求。 | 样品装配验证 验证装入、锁紧和重复拆装效果。 |
| 01 资料确认 图纸、样品 安装结构 | 02 方案评估 配合、公差 材质与工艺 | 03 样品验证 装入、锁紧 重复拆装 | 04 批量交付 确认样品后 按标准生产 |
 |
| 九、询价资料 |
| 01螺丝图纸或现有样品 | 02螺纹规格与螺丝总长度 |
| 03定位孔直径及公差 | 04安装板厚度与定位深度 |
| 05台阶直径与台阶长度 | 06头部最大允许高度 |
| 07材质与表面状态要求 | 08低磁、洁净或防腐要求 |
| 09样品数量与预计批量 | 10实际安装位置或装配图 |
| 需要定制EFEM设备光学头精密台阶定位螺丝？ 提供图纸、样品或安装结构资料，即可评估台阶配合、肩部限位、低头避让及锁紧方案。 技术咨询：谢小姐 131-4994-3113 公司邮箱：sst@szsst88.com |
