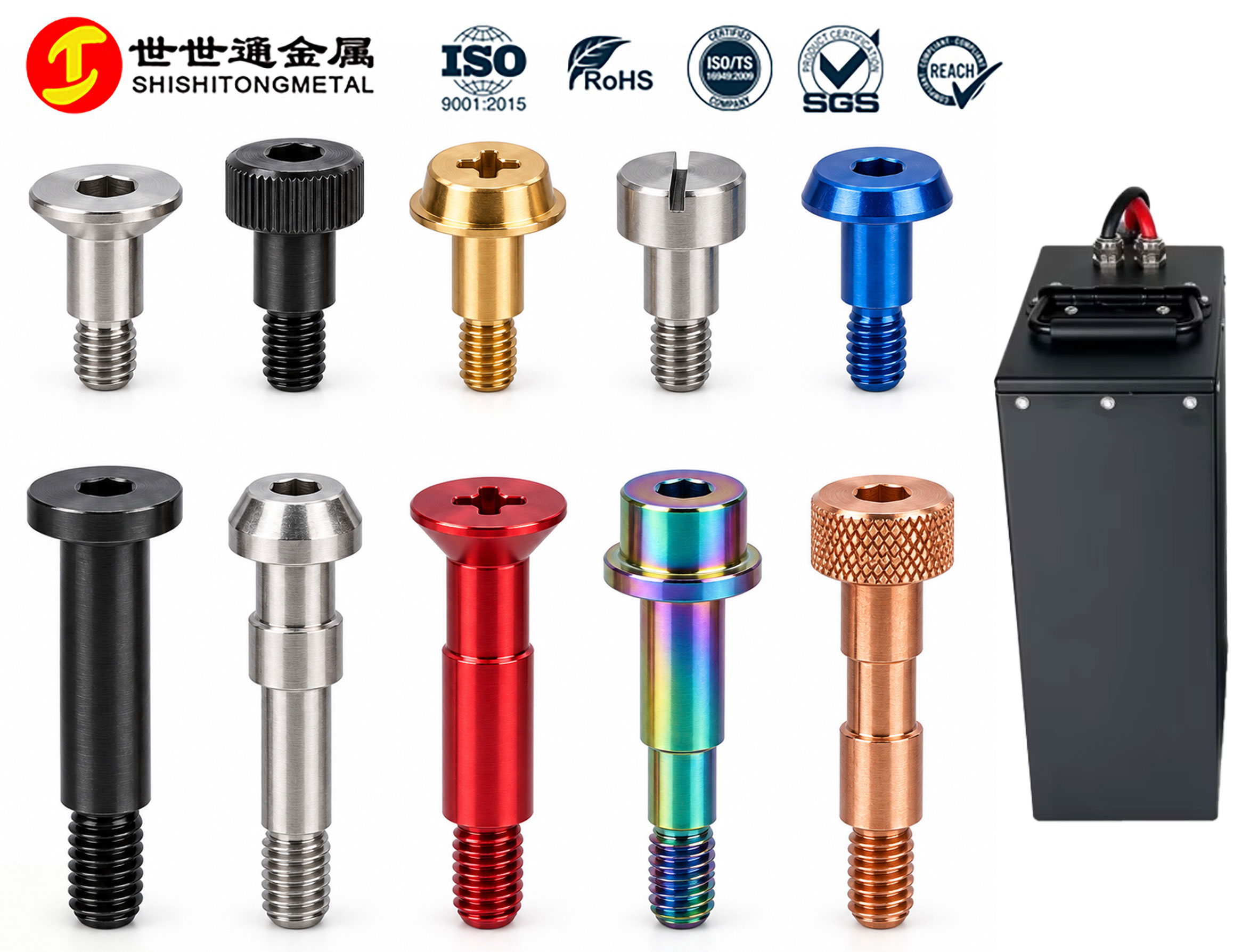

➤这颗螺丝既是“销”，又是“螺栓”。储能电池包与支架大量采用台阶螺丝替代“标准螺栓 + 定位销”组合，根本原因是少一个零件、少一道装配工序。

痛点 1

现象螺丝装进箱体或支架定位孔后仍有明显晃动，台肩端面无法与配合面贴合，上盖压不实，模组在运输振动后出现位移。

根因箱体与内部支架多为钣金折弯件或铝型材，上盖一整排孔位叠加折弯回弹，累积公差比单孔件更大；而供应商按普通车削件的常规公差（±0.1mm 级）做台阶段，无法吸收配合侧的偏差。台阶段公差一旦松于 ±0.05mm，定位功能基本失效。

后果模组微动 → 预紧力衰减 → 温循与振动叠加后连接失效。这个问题在现场很难归因到螺丝上，通常先被怀疑电池，排查成本极高。

痛点 2

现象拧入时手感发涩、发偏，装配完成后螺丝呈弯曲受力状态。

根因部分供应商用“车削台阶 + 车削螺纹”分序加工，或直接拿标准螺丝改制出台阶。工序之间没有统一的基准，同轴度靠单件找正保证，批量一致性差。

后果螺丝长期处于附加弯矩下，振动工况下从螺纹收尾处疲劳断裂；提手固定座这类承重位置尤其敏感，这类失效通常出现在运行 1～2 年后。

痛点 3

现象需要较长光杆的台阶件，供应商为压低单价，用“螺纹杆 + 光杆”焊接或拼接。

根因长杆一体成型需要冷镦/多工位成型设备能力和模具投入，焊接拼杆是低成本替代方案。

后果焊缝是天然的应力集中与缺陷区，在振动 + 温度循环工况下是最先开裂的位置。长杆类零件应采用一体冷镦/冷成型，不以焊接方式拼接长杆——这是判断供应商工艺水平的硬指标。

痛点 4

现象户外储能柜、沿海或高湿项目，紧固件半年到一年出现白锈、红锈，拆装时螺纹咬死。

根因碳钢件默认按最便宜的电镀锌处理。镀锌的盐雾能力本身有限（约 8～48h 区间），不匹配户外工况；同时很多报价单里根本没有明确盐雾指标，只写“镀锌”。

后果现场返工更换紧固件，成本远高于零件本身；更严重的是锈蚀后扭矩不可控，二次维护时容易滑牙、断头。

痛点 5

现象到货开箱就有松动件；运行半年后复测扭矩明显衰减。

根因防松靠“弹垫 + 随手点胶”，没有真实的防松结构设计。储能电池包要经历长途运输与吊装振动、-20℃～60℃ 温循，普通摩擦防松在这个组合工况下不可靠。

后果连接夹紧力下降 → 接触电阻上升 → 铜排接点发热，形成连锁风险。

痛点 6

现象铝合金箱体或铝支架的螺丝孔位周边出现白色腐蚀产物，孔壁被腐蚀。

根因铝合金与不锈钢/碳钢直接接触，在潮湿含盐环境中构成电偶对。选材时只考虑了强度，没有考虑接触副的电位差。

后果孔位尺寸被腐蚀破坏，定位精度永久丧失，且无法通过更换螺丝修复——只能换箱体或支架。

痛点 7

现象图纸直接发来报价，报出来的单价明显偏高；打样阶段反复改图，交付一拖再拖。

根因台阶件里几个参数直接决定工艺路线和成本——台阶直径与头部的变形量、槽的深度、杆长与直径的比例、公差标注是否合理。这些没人提前看，就只能用全 CNC 车削硬做。

后果单件成本上升、模具反复修改、项目节点后移。

➤规格范围：台阶/非标精密定制主要覆盖 M0.8 – M16，按结构、材料、长度、公差评估。

➤长度与工艺：多工位冷镦常见长度 8 – 190mm，适合异形件与台阶件；变形量一般最大 5 倍。

➤头部尺寸：头部直径可达螺纹直径的 5 倍，大扁头、低头结构适合支架内部空间受限部位。

➤难点项：头部变形量超 2.5 倍、头部厚度超螺纹直径、槽太深、直径小内孔深、长径比过大，都会推高成本或需要二次加工——这些应在 DFM 阶段就提出来，而不是等报价单说话。

➤注意：台阶螺丝属于定位类结构件，长度按上述范围评估，不等同于可做到 2000mm 的超长螺丝。若箱体或支架需要长杆贯穿结构，应单独按长螺丝方案评估（不锈钢/碳钢体系，范围可达 2000mm）。

样品合格、批量漂移，是定制螺丝最常见的翻车方式。判断标准看三件事：

➤成型工艺是否一次成型：多工位成型把台阶、杆部、头部的基准在一次装夹逻辑内确定，批量波动源更少。

➤检测项是否覆盖关键尺寸：台阶直径、同轴度、螺纹通止、硬度、扭矩是储能电池包件必须逐批监控的项目，对应设备包括同心度测量仪、投影仪、螺纹塞规/环规、洛氏/维氏硬度计、扭矩试验机。

➤是否有可追溯的过程记录：材料验证、硬度报告、扭矩测试数据能否按批次提供。第三方检测（如 XRF、盐雾）按需外送并注明来源。

➤常规模具：约 5 – 7 天。

➤非标模具：约 10 – 15 个工作日。

➤打样：样品数量一般 5 – 20 pcs，视结构而定。

项目排期紧的话，把图纸评审放在询价同一步做，能省掉一轮改图时间。

➤同时需要定位和夹紧的位置：模组支架、汇流排转接、隔板定位。

➤需要控制两件之间净距的位置：台肩长度直接决定间距，比叠垫片、垫圈更稳定。

➤批量装配、想减工序的位置：装配线收益最直接。

➤需要反复拆装维护的位置：压销结构拆一次伤一次孔，台阶螺丝可重复拆装。

➤只承受夹紧力、没有定位需求的位置（上盖、面板的普通固定点）。

➤定位靠过盈配合，或剪切载荷很大、需要独立销来承担的场合，必须按受力分析确认后再谈。

➤台肩长度、台肩直径与孔的配合、件间净距这三件事没确认之前，不要直接改图。

➤台肩直径与定位孔的配合公差——决定定位精度，也决定能不能按 ±0.03mm 级公差来做。

➤台肩长度——决定件间净距，直接影响汇流排与结构件之间的距离控制。

➤剪切载荷由谁承担——由台肩承担，还是由夹紧面的摩擦承担？这决定台肩直径和材料强度等级的选择。

这三项确认完，台阶螺丝才是一个“可制造、可装配、可维护”的替代方案，而不是把两颗零件硬拼成一颗。

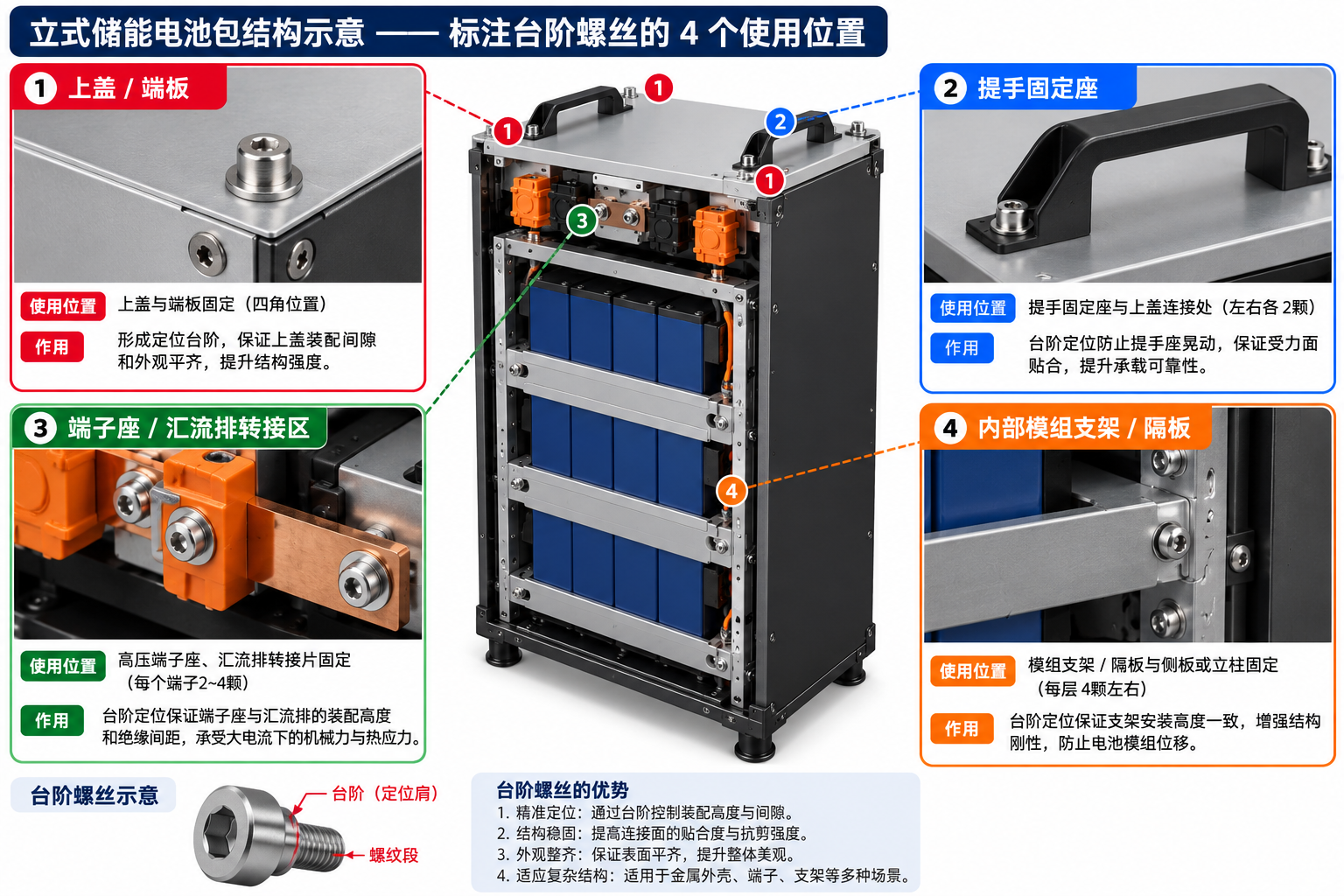

1. 应用部位（箱体上盖 / 提手固定座 / 端子座 / 内部模组支架 / 汇流排转接 / 柜体层板立柱）；

2. 使用环境（室内 / 户外 / 沿海 / 高湿，是否有明确盐雾小时数）；

3. 材料与强度等级（碳钢 8.8 / 12.9，或不锈钢 A2-70 / A4-70）；

4. 螺纹规格与总长、螺纹长度、光杆（台阶）长度；

5. 台阶段直径及公差（关键定位尺寸，是否可放宽到 ±0.05mm 以上）；

6. 台阶段与螺纹的同轴度要求；

7. 头型、槽型（内六角 / 十字 / 一字等）与头部高度限制；

8. 表面处理与盐雾要求；

9. 是否需要点胶防松、点胶角度，是否需要拆卸维护；

10. 年用量与批次节奏（决定工艺路线与开模方式）。

➤台阶公差能不能压住（±0.03mm 级能力）；

➤台肩和螺纹同不同心（一次成型的基准）；

➤长杆是不是一体成型（不焊接拼接）；

➤防腐和防松是不是按工况选的（不是按最便宜的选的）。

如果你现在的位置还在用“螺栓 + 定位销”两颗零件干一件事，把这个位置的图纸发过来：能收敛成一颗台阶螺丝的，我们给替代方案和可制造性判断；不适合收敛的，也会直接说明原因，不会硬接。

制造历史 1998 年 台阶公差 ±0.03mm 服务客户 8,678+ 老客户订单占比 87% 转介绍占比 56% 合格率 99.8% 服务 89+ 国家和地区

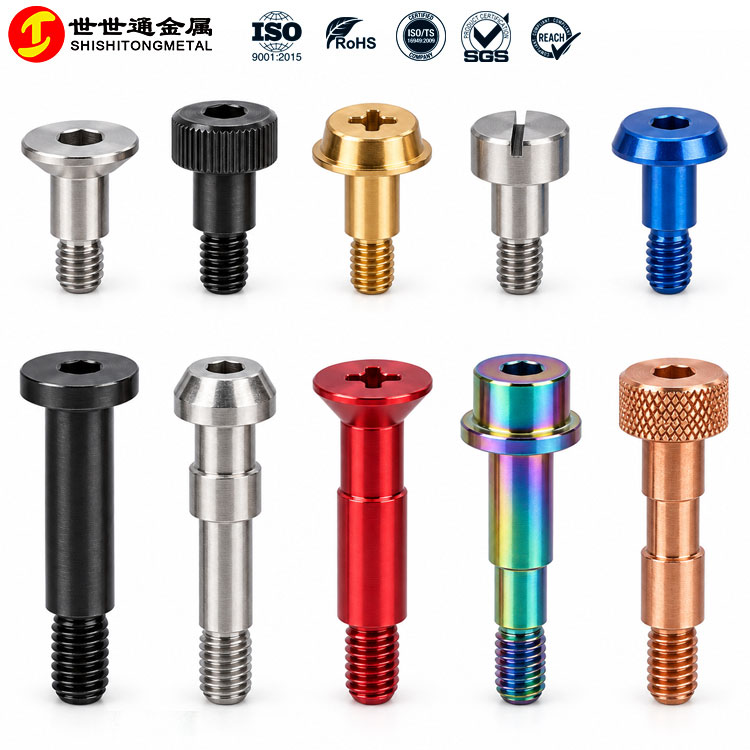

世世通自 1998 年开始从事螺丝制造，做的是复杂非标螺丝定制，台阶螺丝公差可做到 ±0.03mm，工艺路线为冷镦成型 → 多工位成型 → 搓牙 → CNC 二次加工 → 磨削/校直 → 检测 → 表面处理配套。图纸评审与 DFM 建议在报价前完成——有图纸的话，先发来做可制造性判断，比先问价格更有价值。
