| 电芯模组装配常见难题 从实际装配尺寸、贯穿导向、锁紧稳定性和定位结构逐项解决 |

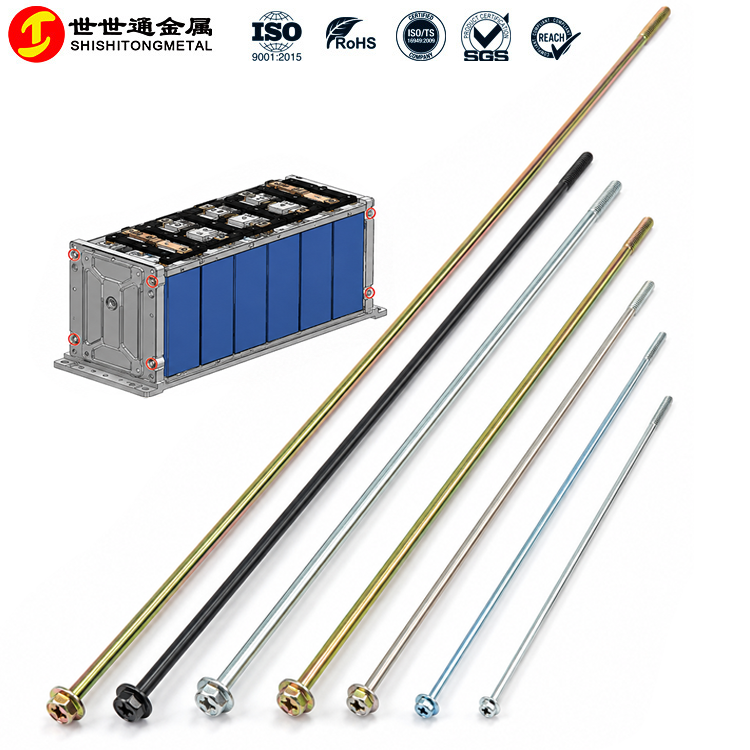

| 01模组宽度不同，标准长螺丝无法直接使用？ 电芯数量、端板厚度、绝缘板、垫片及螺母位置不同，都会改变贯穿夹紧螺丝的实际长度。 世世通可根据模组装配图确定总长度、光杆长度、螺纹位置及尾部外露量，避免标准螺丝长度不足或螺纹位置不匹配。 最长约2000mm单端螺纹双端螺纹光杆加螺纹按模组宽度定制 |
| 02螺杆太长，连续穿过多个孔位容易卡住？ 贯穿夹紧螺丝需要依次穿过端板、绝缘件、模组支撑结构和另一侧端板。 当螺杆出现弯曲、局部偏斜或导入端设计不合理时，容易出现穿孔阻力增大、孔位卡滞和装配效率下降。 杆部校直导入倒角圆弧导向端同轴度控制按安装孔径评估 |
| 03初始能够锁紧，长期振动后预紧力下降？ 动力电池PACK和储能模组在运输及运行过程中可能承受振动、温差变化和反复载荷。 世世通可结合锁紧扭矩、工作温度和拆装要求，设计螺纹、螺母、垫片及防松配合方案。 粗牙或细牙防松螺母双螺母锁紧防松垫片螺纹胶配合 |
| 04既要夹紧，又要定位和限制装配位置？ 普通全牙螺杆主要承担锁紧功能，难以同时对安装孔和端板位置进行导向。 世世通可将光杆、螺纹、定位台阶、限位轴肩和导向端组合在一颗贯穿夹紧螺丝上。 定位台阶限位轴肩多段光杆缩杆结构贯穿定位锁紧一体化 |
| 我们的电芯模组夹紧螺丝定制能力 从模组装配结构出发，对长度、受力段和配合段进行设计 |
| ✓贯穿长度定制 根据模组宽度、端板厚度、绝缘件、垫片、螺母位置及尾部外露量，确定产品总长度和螺纹位置。 |
| ✓杆部直线度控制 根据长径比、材料、安装孔径和贯穿孔数量配置校直工艺，降低连续穿孔时的卡滞风险。 |
| ✓防松方案配合 结合锁紧扭矩、工作温度、振动工况及后期拆装要求，设计螺纹、螺母、垫片或螺纹胶配合方式。 |
| ✓样品到批量生产 支持图纸评估、样品开发、模组装配验证、问题调整及批量供货。 |

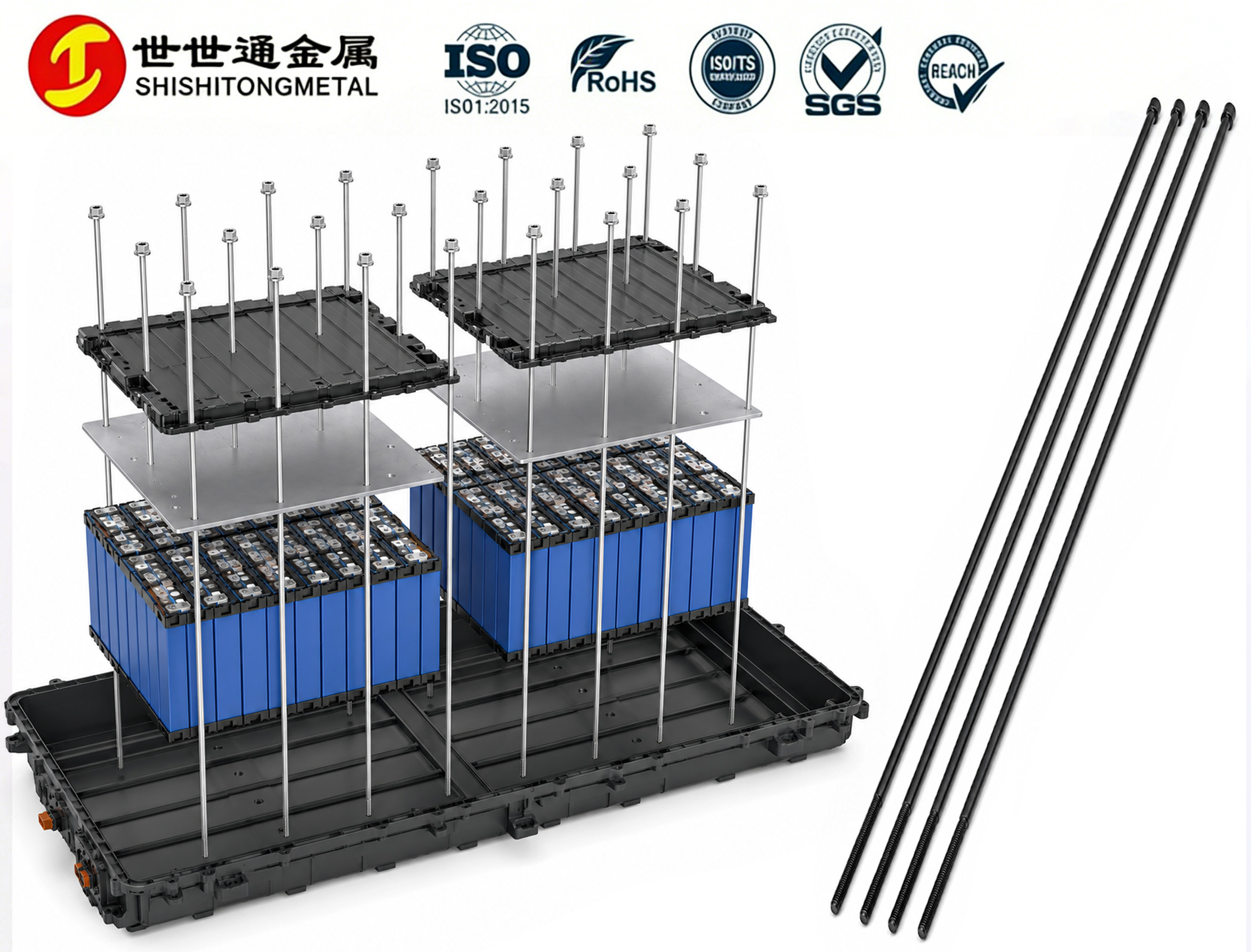

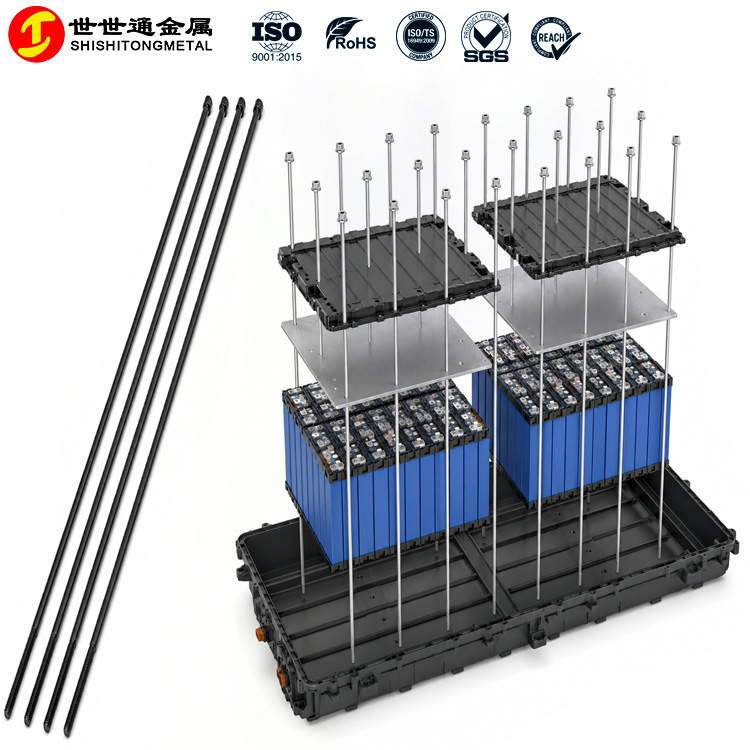

| 贯穿夹紧螺丝如何锁紧电芯模组？ 光杆负责贯穿导向，螺纹产生预紧力，头部传递锁紧扭矩 |
| 01光杆段 光杆段用于穿过电芯模组、端板、绝缘件和支撑孔。 通过定制光杆直径和长度，减少螺纹直接接触孔壁造成的穿孔阻力。 |
| 02螺纹段 螺纹段与螺母或内螺纹孔配合，产生模组所需的轴向预紧力。 螺纹长度可根据螺母、垫片和有效啮合长度设计。 |
| 03头部结构 头部承受锁付工具产生的扭矩，并将夹紧力传递至端板。 可根据装配空间定制内六角、梅花、法兰头或低头结构。 |
| 电芯模组夹紧螺丝三项核心设计 贯穿夹紧、直线度控制与长期防松同步评估 |
| 01贯穿夹紧 根据模组总宽度、端板厚度、绝缘件、垫片、螺母高度和有效啮合长度确定产品总长。 通过一体式长杆贯穿连接，使模组两侧端板形成连续夹紧结构。 模组总宽度端板厚度螺纹啮合长度尾部外露量 |
| 02直线度控制 根据螺丝长度、直径、材料、安装孔尺寸和贯穿孔数量配置校直工艺。 重点控制整体直线度、光杆外径、光杆与螺纹同轴度、螺纹起始位置及尾端导入结构。 整体直线度光杆外径同轴度导向端 |
| 03长期防松 结合模组材料、预紧力、锁紧扭矩、工作温度、振动载荷和后期拆装需求，评估细牙螺纹、法兰螺母、防松螺母、双螺母、螺纹胶及防松垫片等方案。 细牙螺纹法兰螺母尼龙锁紧螺母防松垫片 |
| 贯穿夹紧螺丝可定制哪些参数？ 长度、螺纹、光杆、头部和尾端均可按照装配结构调整 |
| 01产品长度 根据电芯数量、模组宽度、端板厚度、垫片、螺母高度和外露量按图生产。 最长可根据材料、直径和结构评估至约2000mm。 |
| 02螺纹规格 公制粗牙、公制细牙、全牙、半牙、单端螺纹、双端螺纹、左旋螺纹、特殊牙距及非标螺纹长度。 |
| 03光杆结构 等径光杆、中间缩杆、多段光杆、定位台阶、限位轴肩、光杆加单端螺纹及光杆加双端螺纹。 |
| 04头型与槽型 内六角圆柱头、内梅花头、六角头、法兰头、大扁头、盘头、低头、超低头、沉头及非标异形头。 槽型可选择内六角、梅花槽、十字槽、一字槽、外六角及防盗槽。 |
| 05尾部导向结构 导入倒角、圆弧导向端、缩小导入段、无螺纹导向段、定位台阶及自动化装配接口均可按图评估。 |
| 电芯模组夹紧螺丝材料选择 根据夹紧载荷、防腐等级、产品重量和工作温度选材 |
| 01高强度碳钢及合金钢 适合对夹紧力、抗拉强度和机械性能要求较高的动力电池模组。 1018、1022、10B21、SCM435、40Cr、45号钢等，可评估8.8级、10.9级和12.9级。 高夹紧力高抗拉强度8.8级10.9级12.9级 |
| 02不锈钢 适合潮湿、冷凝水、户外储能及对防腐性能要求较高的位置。 可选择SUS304、SUS316、SUS316L、SUS302HQ、A286及17-4PH等。 耐潮湿耐冷凝水户外储能耐腐蚀 |
| 03铝合金及钛材 适合对轻量化、耐腐蚀和特殊环境有要求的电池模组。 可根据强度、直径和夹紧载荷评估铝合金、TA1、TA2及TC4等材料。 轻量化耐腐蚀TA1TA2TC4 |
| 表面处理与防腐方案 结合盐雾、外观颜色、摩擦系数和锁紧扭矩选择 |
| 01常规镀锌方案 适用于常规防锈和外观要求，可根据盐雾时长及颜色要求选择不同镀层。 镀蓝锌镀白锌镀彩锌 |
| 02高耐腐蚀涂层 适用于户外储能、潮湿环境及较高盐雾要求的位置。 锌镍合金达克罗QPQ |
| 03外观及功能处理 可根据颜色、表面硬度、摩擦系数和装配要求选择。 镀镍电泳黑发黑不锈钢钝化 |
| !高强度螺丝处理注意事项 高强度长螺丝需要同时考虑热处理、氢脆风险、镀层厚度、螺纹通止及装配扭矩变化。 |
| 从图纸评估到批量生产 根据产品结构、材料、长度和订单数量匹配加工工艺 |
| 01图纸评估 确认长度、受力、装配空间、孔径及防松结构。 |
| 02头部成型 根据材料和结构采用冷镦形成头部及基础杆部。 |
| 03CNC加工 加工定位台阶、缩杆、轴肩及尾部导向结构。 |
| 04搓牙校直 完成螺纹加工，并控制牙型、同轴度和杆部直线度。 |
| 05表面处理 按照防腐等级、颜色和摩擦系数要求完成处理。 |
| 06检测交付 完成尺寸、性能、外观、通止及批次追溯检测。 |
| 电芯模组夹紧螺丝品质检测 首检、巡检、FQC、OQC，全流程控制批量一致性 |
| 01材料与尺寸检测 原材料确认 光谱材质检测 总长度检测 光杆直径检测 螺纹长度检测 头部尺寸检测 |
| 02装配与性能检测 螺纹通止规检测 杆部直线度检测 硬度测试 拉力测试 扭矩测试 氢脆测试 |
| 03表面与出货检测 盐雾测试 镀层外观检查 人工全检 电脑选钉 批次检验报告 品质记录追溯 |
| 电芯模组贯穿夹紧螺丝应用 适配动力电池、储能模组和多种电芯固定结构 |
| 01动力电池模组 适用于：方形电芯模组、圆柱电芯模组。 方形电芯模组圆柱电芯模组 |
| 02新能源汽车电池系统 适用于：动力电池PACK、新能源汽车电池箱。 动力电池PACK新能源汽车电池箱 |
| 03电池结构件 适用于：电池托盘、模组端板。 电池托盘模组端板 |
| 04储能设备 适用于：工商业储能模组、户外储能电池柜。 工商业储能模组户外储能电池柜 |
| 05其他固定结构 适用于：通信基站储能设备、电芯固定框架。 通信基站储能设备电芯固定框架 |
| 世世通电芯模组贯穿夹紧螺丝厂家 根据图纸、实物样品和装配结构提供一站式定制服务 |
| 非标螺丝研发、设计与生产 深圳市世世通金属制品有限公司专注非标螺丝研发、设计和生产，可为新能源动力电池PACK、储能模组、电芯组件及电池箱体提供贯穿夹紧螺丝定制服务。 世世通可根据客户提供的模组图纸、螺丝图纸或实物样品，对贯穿长度、光杆位置、螺纹长度、材料强度、表面处理、直线度和长期防松方式进行评估。 |
| 贯穿长度要求高？直线度与防松结构不好设计？ 世世通可根据电芯模组图纸进行结构评估与生产工艺建议 支持长度、光杆、螺纹、导向端、直线度及长期防松方案定制 立即获取电芯模组贯穿夹紧螺丝定制建议 谢小姐 131-4994-3113 | sst@szsst88.com |
