储能端板与框架长距离贯穿连接：光杆导向公差与螺纹起牙位置怎么控制

结论先行：储能端板与框架的长距离贯穿连接中，加长半牙螺丝的总长度与螺纹规格只是入门条件。真正决定模组长期压紧可靠性的，是光杆导向段外径公差与螺纹起牙位置（光杆与螺纹的分界）这两个参数。前者失控会导致装配卡滞或径向晃动；后者偏移会挤占螺纹段长度、减少有效啮合圈数，进而引发螺杆伸长与螺纹拉脱。两者都应在开模前的图纸评审阶段锁定，并在打样阶段实测验证。

说明：本文所称"螺纹起牙位置"，即行业内常说的光杆与螺纹的分界面。为避免与螺纹收尾（螺尾，GB/T 3）混淆，全文统一使用"螺纹起牙位置"这一表述；符号沿用 b（螺纹长度）、ls（无螺纹杆长）、L（总长）。

一、光杆与起牙位置：两个容易被漏掉的失效源头

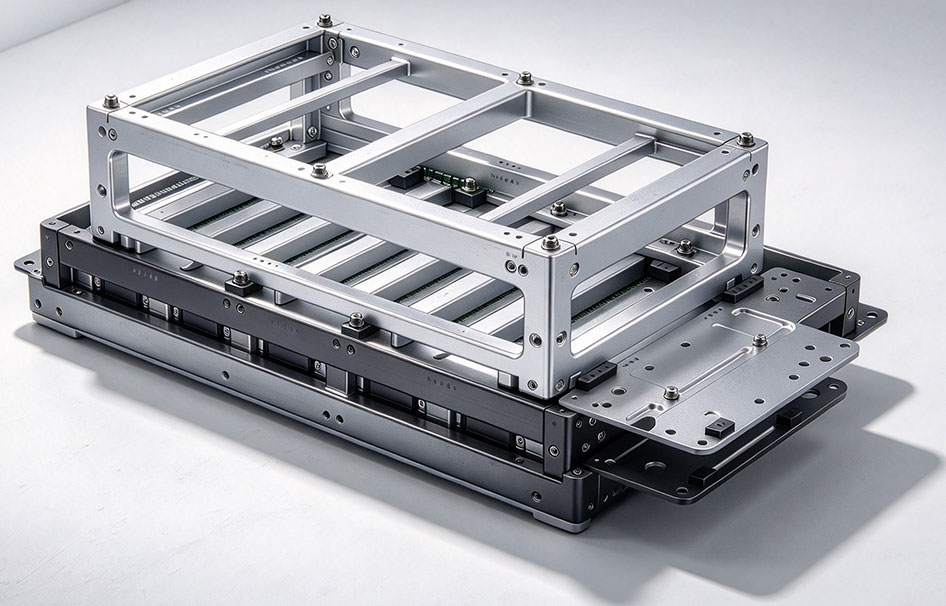

锂电储能端板与框架的贯穿装配中，加长半牙螺丝承担持续轴向夹紧载荷。很多失效并不是材料强度不够，而是结构参数设计与加工管控不到位。

1.1 光杆导向段尺寸失控

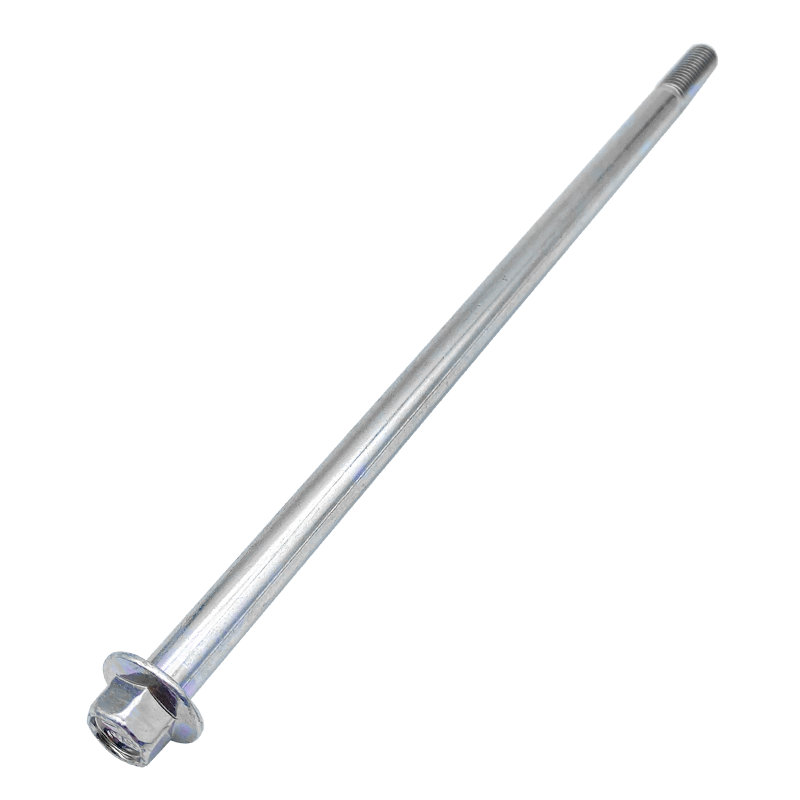

半牙螺丝的光杆段同时承担贯穿导向与同轴定位。外径偏大，穿入框架孔位阻力大，锁付过程出现卡滞甚至刮伤孔壁；外径偏小，杆部产生径向晃动，模组压紧受力不均匀。

需要特别注意的是，受力不均并不会"直接"让螺杆伸长。它带来的是局部应力集中——应力集中区域的应力先越过材料屈服点，产生不可恢复的塑性伸长；随后在持续预紧状态下，整支螺杆的有效预紧量被逐步吃掉，压紧力随之下降。这条链路才是储能场景下压紧力衰减的真实路径，在常温储能工况下，主要矛盾不是蠕变，而是应力松弛与局部屈服后的塑性伸长。

部分加工厂做加长半牙时采用二次车削成型光杆，长杆在多次装夹与校直之间累积偏差，光杆段公差波动大，难以稳定匹配储能压紧系统的装配精度要求。

1.2 螺纹起牙位置偏移

螺纹起牙位置直接决定有效光杆导向长度，也就是决定"螺纹从哪里开始"。

• 起牙位置偏前（螺纹侵入端板孔内）：锁付时螺纹与孔壁发生刮擦，端板孔口被螺纹切削，装配扭矩异常，长期还有孔口磨损与预紧力损失。

• 起牙位置偏后（光杆过长）：在总长 L 固定的前提下，光杆段变长必然挤占螺纹段长度 b，有效啮合螺纹圈数随之减少。螺纹的轴向承载靠的是啮合牙面的剪切面积，圈数减少意味着承载面积直接下降——在高轴向载荷工况下，这才是螺纹拉脱的直接原因。同时，支撑区间改变会让杆部受弯段变长，螺杆更容易出现伸长。

• 一个简单计算例：总厚 320 mm，垫片 5 mm，所需 ls=325 mm，L=350 mm，b=25 mm，P=1.5，有效啮合圈数≈16.7，要求≥某值。


提示｜储能压紧系统不能直接套用标准件图纸。螺纹起牙位置必须结合端板厚度、框架贯穿距离、垫片厚度一起核算，并同步确认图纸的长度基准。

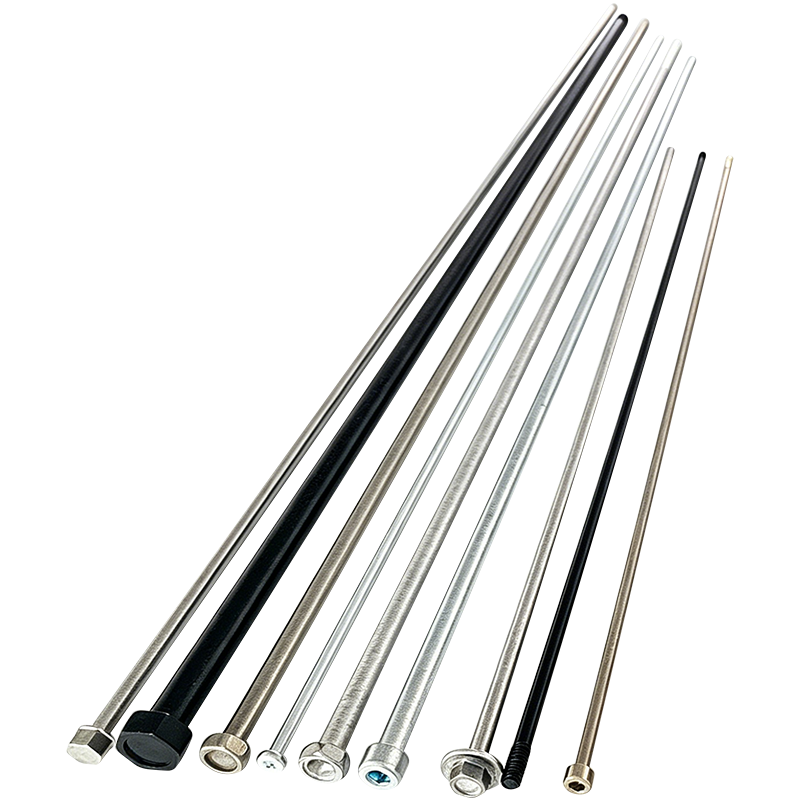

二、加长长杆怎么成型：合模工艺与光杆尺寸管控

2.1 成型工艺：加长长杆用合模，不是多工位

这一点在图纸评审时经常被误解。两类设备的适用边界完全不同：

• 多工位成型：最大约M12，长度范围在8–190 mm左右，主要用于异形件、台阶螺丝、缩杆类产品，变形量一般最大约 5 倍。

• 合模（长螺丝专用）：长度无限制，一次成型、不以焊接方式拼接长杆。

储能端板框架的贯穿长度通常远超 190 mm，因此加长半牙螺丝的杆部采用的是合模一次成型，光杆导向段外径由模具型腔直接约束，而非依靠多工位模具。

由此带来一个需要提前向客户说明的正常外观特征：合模工艺下，头杆结合处会存在 0.2–0.4 mm 的合模线。这是合模工艺的正常现象，不影响强度与装配，但如果没有提前告知，很容易在首件验收时被当作质量缺陷退样。把它写进技术文件，比事后解释成本低得多。

2.2 光杆导向段的管控要点

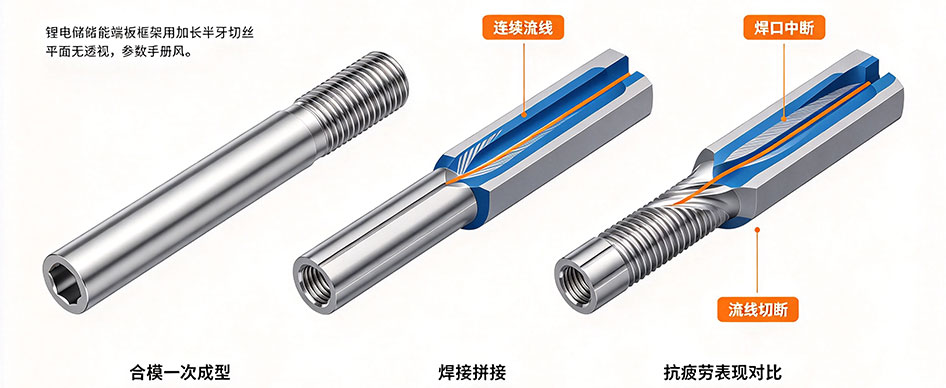

一体成型的核心价值在于金属流线的连续性。冷镦/合模时金属沿杆部轴向流动，流线连续无中断；而车削会切断金属流线，焊接则会在焊口处形成流线中断点与应力集中区。在持续高载荷环境下，这三者的抗疲劳表现并不在同一量级。

表 1｜加长长杆三种工艺路线对比

对比项	一体冷镦 + 合模一次成型	焊接拼接	车削成型光杆
杆长能力	长度无限制	可做超长	受棒料规格与装夹限制
金属流线	连续，沿杆部轴向	焊口处中断	被车削切断
同心度控制	模具型腔约束，可控制在 ±2° 内	取决于焊接定位与后序校直	取决于装夹方式与设备状态
持续高载荷表现	无拼接应力点	焊口为薄弱区	抗疲劳表现不及一次成型
外观特征	头杆结合处有 0.2–0.4 mm 合模线（正常）	焊口可见	有刀痕
适用定位	储能端板框架贯穿、长螺杆类	非承力结构、超长杆件	台阶、头部、尾端等局部精加工

需要说明的是，本文不否定车削工艺本身——车削的同轴度取决于装夹方式与设备状态，在局部精加工上反而不可替代。这里要限定的是边界：光杆导向段的成型尺寸应由冷镦/合模保证；CNC 二次加工用于台阶、头部、尾端等局部精加工。 若把光杆导向段整体改由车削成型，切断金属流线带来的抗疲劳劣势，在储能这种持续预紧工况下会被放大。

光杆导向段的管控可以落到三条：

1. 明确公差带，而不是只给名义尺寸。根据储能设备孔位的实际配合间隙，在图纸上标注光杆外径的公差带。原则是光杆外径不应小于螺纹中径，避免光杆成为全杆最弱截面；导向段按间隙配合取值，具体公差带按孔径与装配方式确定。

1. 控制整支同心度。长杆要抑制弯曲，保证穿装顺畅。整支杆部相对螺纹轴线的同心度可控制在 ±2° 以内。

1. 不要用后车削去"修"光杆尺寸。如果光杆尺寸靠车削补偿，等于把成型精度的责任从模具转移到了二次加工，批量一致性会明显变差。

世世通在加长半牙螺丝的定制阶段，拿到客户图纸后会结合端板、框架的实际孔径复核光杆导向段公差，并把复核结论同步给客户工程师，而不是直接按图纸名义尺寸开模。

2.3 螺纹起牙位置的控制要点

螺纹起牙位置由模具定位与搓牙工序共同决定，控制要分三段落地：

1. 图纸评审阶段：以端板 + 框架 + 垫片的总装配厚度作为输入，计算需要的有效光杆长度，再据此锁定螺纹起牙位置。核心关系是 L（总长）= b（螺纹长度）+ ls（无螺纹杆长），因此在起牙位置确定之前，必须先确认图纸的长度基准。

1. 成型与搓牙阶段：合模坯料成型后，搓牙工位设置定位限位，约束螺纹起始边界，防止批量漂移。

1. 打样检测阶段：除了总长度与螺纹牙型，必须实测 光杆段实际长度、螺纹起牙位置的起始距离 —— 这两项才是批量漂移最敏感、也最常被漏检的参数。

表 2｜加长半牙螺丝常用公差与尺寸参考

参数	参考值	备注
长度公差（总长 > 400 mm）	+0 / −2 mm	项目参考值，按装配要求确认
冷镦头部尺寸	约 ±0.1 mm	按项目 / 结构评估
二次加工头部尺寸	约 ±0.05 mm	按项目 / 结构评估
同心度（整支杆部）	±2°	相对螺纹轴线
光杆导向段外径	按孔径配合取值并标注公差带	不应小于螺纹中径

三、储能压紧系统的选材与强度怎么定

3.1 先搞清"预紧力为什么会衰减"

储能端板框架的贯穿连接属于持续高轴向载荷工况。压紧力衰减不是单一原因，而是四条路径叠加：

对应到选材上：普通低碳钢（如 1008，本身只有 4.8 级）的屈服强度偏低，第 2 和第 3 条路径会被显著放大，这正是"用一段时间就松、压不紧"的根源。提高强度等级的本质，是把屈服强度抬上去，让第 3 条路径晚发生、幅度更小。

3.2 强度等级 × 材料对照表

选型时最容易踩的坑，是把"材料牌号"和"强度等级"当成可以自由组合的两件事。事实上强度等级由材料 + 热处理共同决定，低碳钢无法通过更换牌号跳到 8.8 级：

表 3｜强度等级、材料与适用场景对照

强度等级	最小抗拉强度	推荐材料	热处理	表面硬度参考	储能压紧场景适用性
4.8	420 N/mm²	1008	—	—	低载荷、非持续预紧
6.8	600 N/mm²	1010 / 1018 / 1022	加硬	HV280–340	中低载荷
8.8	800 N/mm²	10B21	油炉调质	HRC22–32	推荐
9.8	900 N/mm²	10B21	油炉调质	HRC28–37	按项目评估
10.9	1040 N/mm²	SCM435	盐浴调质	HRC32–39	客户指定时按项目单独评估
12.9	1220 N/mm²	SCM435	盐浴调质	HRC39–44	推荐（高载荷）
A2-70 / A4-70	700 N/mm²	304 体系 / 316 体系	冷作硬化	—	耐蚀优先场景

几点说明：

• 1008 / 1010 / 1018 / 1022 这几档无法达到 8.8 级。 1008 本身为 4.8 级；1010 / 1018 / 1022 经加硬可到 6.8 级。需要 8.8 级及以上，材料必须切换到 10B21（8.8 级）或 SCM435（10.9 / 12.9 级）。

• 不锈钢应按强度等级表达，而不是只给牌号。 304 体系对应 A2-70，316 体系对应 A4-70，均属 700 N/mm² 级，这才是与碳钢 8.8 / 12.9 可比的坐标。

• 抗拉强度数值依据 ISO 898-1 / GB/T 3098.1 的最小抗拉强度要求，单位为 N/mm²（即 MPa）。

• 高载荷储能压紧场景，建议优先采用 8.8 级（10B21）或 12.9 级（SCM435） 的加长半牙螺丝。12.9 级加长件建议采用整根炉内加硬而非分段加硬，避免杆部不同区段硬度不均导致的局部先屈服。

3.3 电镀与除氢：12.9 级不能跳过的一步

这是储能高载荷场景最容易被忽略、后果也最严重的一项。

8.8 级及以上的紧固件，若采用电镀（镀锌、镀镍、锌镍合金等）表面处理，必须在电镀后执行除氢处理，并按项目要求验证。 原因是电镀过程中阴极析出的氢会渗入钢基体，强度等级越高、基体硬度越高，对氢脆越敏感。12.9 级加长螺丝若电镀后不除氢，在持续预紧载荷下可能发生延迟断裂——断裂前无可见变形，属于突发失效。

落实到方案选择上：

• 高载荷储能压紧场景，优先采用对氢脆敏感性较低的表面处理方案，如电泳、锌铝涂层类（达克罗类）、本色或钝化（不锈钢）。

• 若采用电镀方案，需明确除氢工序与验证方式，并保留过程记录。

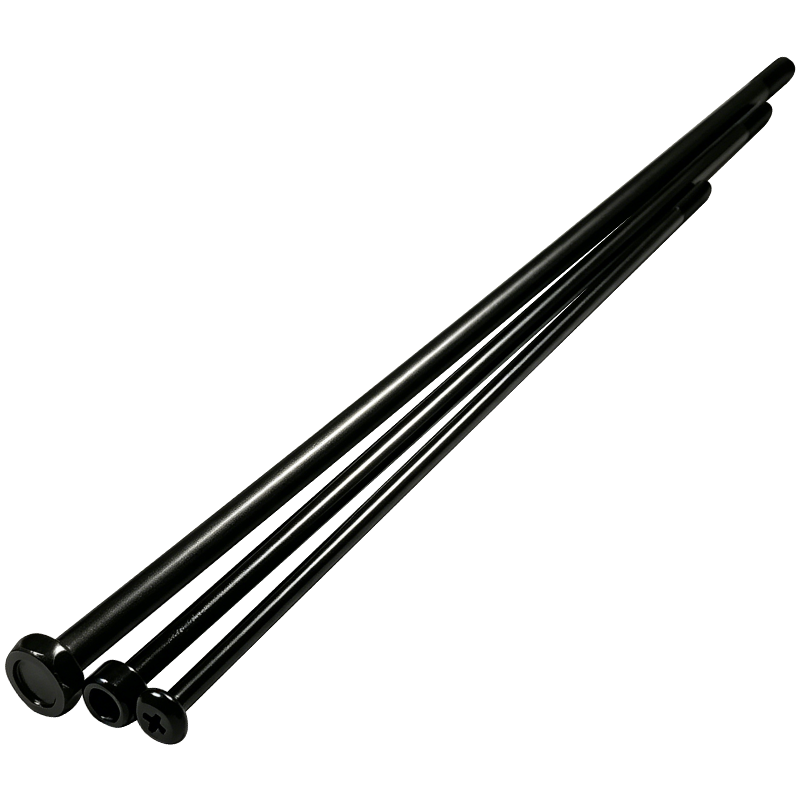

• 户外或集装箱储能环境有耐蚀要求时，长螺丝表面处理方案可按项目做到 300h+ 盐雾，具体时长按处理方案与验收标准评估确认。

3.4 高强度等级选型的确认边界

强度等级的最终选定，需要储能工程端结合模组实际压紧载荷核算确认，不能仅凭等级数字推定。对外输出时，世世通以成品性能等级作为口径——即交付件按等级标准验证合格，而不以材料牌号代替性能承诺。

四、定制前必须锁定的 5 项参数

拿到加长半牙螺丝定制需求，不要直接下发开模。先把下面 5 项确认清楚，可以避免大部分样机阶段的返工：

表 4｜图纸评审校验清单

#	参数	为什么必须确认	漏确认的后果
1	端板 + 框架 + 垫片的贯穿总厚	决定有效光杆长度的下限	光杆不足，螺纹侵入端板孔内
2	通孔孔径	决定光杆导向段的配合公差带	装配卡滞，或杆部径向晃动
3	有效光杆长度 + 螺纹起牙位置	决定螺纹段长度 b 与有效啮合圈数	啮合圈数不足，螺纹拉脱风险上升
4	轴向压紧载荷	决定强度等级与材料选型	屈服后塑性伸长，预紧力衰减
5	图纸长度基准（含头长 / 螺纹杆长 / 总长）	起牙位置的计算起点，各厂图纸口径不统一	起牙位置整体算错一个头高

第 5 项经常被跳过，但它是最容易造成批量性偏差的一项。行业图纸中，"长度"可能指含头总长、螺纹杆长或杆部总长，同一张图纸在不同工厂可能被解读成不同尺寸。在图纸评审阶段把长度基准写明，是锁定起牙位置的前提。

五、常见问题

Q1：加长半牙螺丝的光杆外径，应该等于螺纹大径还是中径？ 不应小于螺纹中径。常规做法是光杆外径接近螺纹大径并在图纸上标注公差带；若该段承担剪切载荷，则按孔位配合要求取值。核心原则是：不要让光杆段成为全杆最弱截面。

Q2：螺纹起牙位置（b 值）怎么根据端板厚度核算？ 按 L = b + ls 的关系反推。先由端板 + 框架 + 垫片的总厚确定所需有效光杆长度 ls，再用总长减去 ls 得到螺纹段长度 b，最后按螺纹牙距折算成有效啮合圈数，确认圈数满足轴向载荷要求。

Q3：长距离贯穿连接，光杆段公差带一般给多少？ 不能给一个通用值。公差带取决于孔径大小与装配方式：需要顺畅穿装时按间隙配合取值，需要导向定位时收紧。图纸上应标注公差带而不是只给名义尺寸，并注明按哪一段孔径配合。

Q4：一体冷镦加长螺丝为什么会有合模线？0.2–0.4 mm 正常吗？ 正常。合模是长螺丝专用的一次成型工艺，头杆结合处会出现 0.2–0.4 mm 的合模线，属于工艺固有特征，不影响强度与装配。这一项建议在技术协议中提前写明，避免首件验收时产生争议。

Q5：12.9 级加长螺丝电镀后需要做除氢处理吗？ 需要。8.8 级及以上的紧固件采用电镀表面处理时，必须在电镀后执行除氢并按项目要求验证。12.9 级基体硬度高，对氢脆更敏感，不做除氢在持续预紧载荷下存在延迟断裂风险。

Q6：储能压紧场景预紧力衰减的主要原因是什么？ 四条路径叠加：应力松弛、螺纹与支承面嵌入、屈服后塑性伸长、以及电芯充放热与环境温差造成的温度循环。其中应力松弛是长期衰减的主因，而屈服后塑性伸长与材料强度等级直接相关。

Q7：打样阶段需要检测哪些项目？ 除总长度与螺纹牙型外，必须实测光杆段实际长度与螺纹起牙位置的起始距离。可执行的检测项包括：尺寸（数显卡尺、外径千分尺）、螺纹通止（螺纹塞规 / 环规）、螺距（螺距规）、同心度（同心度测量仪）、硬度（洛氏 / 维氏硬度计）、金相、扭矩（数显扭矩测试仪）。

总结

锂电储能端板框架的长距离贯穿连接中，加长半牙螺丝的总长度与螺纹规格只是基础条件；光杆导向段公差与螺纹起牙位置，往往才是决定模组长期压紧可靠性的关键。

焊接拼接与车削成型的加长件，分别在焊口处和杆部形成金属流线中断，在持续高载荷环境下更容易出现螺杆伸长。合模一次成型可以规避这类结构性风险，但前提是全链路管控到位：图纸评审锁定起牙位置 → 合模与搓牙工位设置定位限位 → 打样阶段实测光杆段长度与起牙距离。同时不要忽略 8.8 级以上电镀件的除氢工序——这一步在储能高载荷场景中不可省略。

如果你正在做储能端板框架紧固件开发，在加长半牙螺丝定制、光杆公差、螺纹起牙位置设计上有疑问，可以把工况条件与图纸一起沟通，我们从长螺丝定做工艺角度给出复核建议。
