检测设备显示支架螺丝装配中常出现一类典型矛盾：为避开内部盖板干涉，螺丝头部需要减薄；但头部减薄后，批头难以稳定咬合，容易打滑。这类受限空间中的非标低头螺丝，不能简单靠“压低头高、加深槽深”反复试错。更成熟的定制思路，是把头部尺寸、驱动槽型、有效啮合深度、头下过渡、螺纹起始位置、装配工具空间和验证标准联合评审，再匹配成形工艺与验收要求。

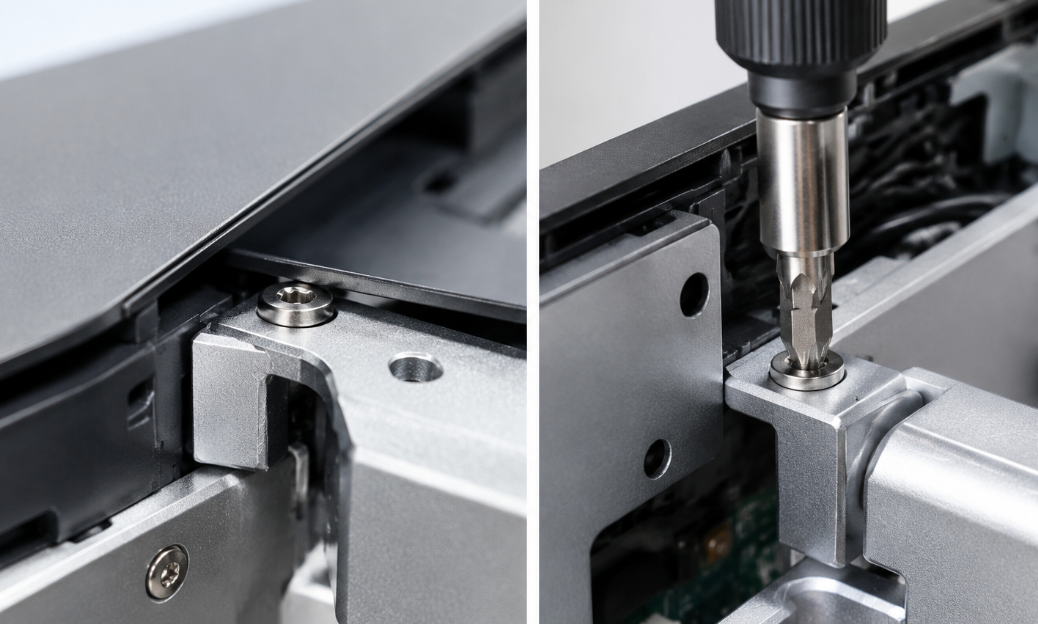

场景要点是：显示支架装配空间狭窄，螺丝本体头高和装配完成后的外露高度必须分开核对；同时要预留批头直线接近、锁付以及后期拆卸的运动空间。

01 先定位干涉根源：受限的是头高，还是外露高度

螺丝自身头部高度，和锁付完成后突出在配合面之上的外露高度，是两个概念。若支架结构允许做局部沉孔，可以保留结构更完整的螺丝头部，同时降低装配后的突出高度，规避干涉；若支架壁厚、强度不支持沉孔避让，则不宜采用该路线。

拿到问题后，第一步应查看支架与外壳剖面，确认干涉对象究竟是：

1. 螺丝头本体碰盖板：属于纯头高或外露高度超标；

2. 批头套筒外壁擦外壳：批头外径、套筒外径加摆动间隙不足，单边摆动间隙建议≥0.15mm；

3. 批头倾斜锁付扫边：人工锁付一般允许±3°倾斜，自动化电批建议≤±1°，需校核倾斜包络空间。

很多装配卡滞的根源不是螺丝头太高，而是工具没有直进直出的操作空间。还要区分产线初次装配和售后维护拆卸：部分结构只考虑了“先锁螺丝、再合外壳”，维修时工具没有合适接近角度，同样拆不动。

本阶段应收集清楚：允许的外露空间、工具进入方向、结构可修改范围、是否允许局部沉孔或避让槽、是否允许调整螺纹起点。只有这些条件齐全，紧固件厂商才能判断可行的优化方向，而不是简单下达“把头再做薄一点”的需求。

02 薄头加心槽不能直接尺寸相减，重点看有效啮合深度

压低头高会压缩驱动槽可用空间；若要批头咬合稳定，又希望加深内六角或梅花槽。两个需求叠加，容易忽略头部截面和头杆过渡风险。这里必须区分两个槽深定义：

• 有效啮合深度 Te（核心指标）：批头齿形完整啮合、参与传扭的深度。经验参考：内六角槽一般 Te≥0.4×对边 S；梅花槽 Te≥0.35×T 规格。低于该阈值，打滑概率显著上升。该阈值为经验参考，需结合批头精度、槽型、材料和扭矩验证确认。

• 总槽深 Tt：顶面到槽底最低点，包含冲针圆角 R0.05~0.15、脱模锥度等。冷镦槽侧壁常有1°~3°脱模斜度。Tt 不能直接用来计算抗扭能力。

错误算法：剩余头部壁厚 = 头高 K − 总槽深 Tt。
正确校核：槽底最薄实体厚度 = K − Te − 顶部圆角 − 槽底过渡 R。

示例：低头内六角螺丝 K=0.7mm，S=2.0mm，要求 Te≥0.4×2.0=0.8mm，则需求 Te＞K，几何上天然无法实现。这就是很多改薄头后直接打滑的根源。

冷镦成型的槽底自带锥面，侧壁带有脱模斜度，不能直接用“头高−总槽深”当作头部剩余壁厚去评估强度。准确判断需要槽部冲针剖面或螺丝实际剖切样件。

更大的风险点是：如果深槽向下延伸进入头下区域，同时螺纹起点又紧贴头部，槽底薄弱区和螺纹牙底会叠加，大幅削弱截面。这就是“超低头、深驱动槽、近头全牙”三者互相牵制的核心矛盾。单纯升级材料牌号，弥补不了结构截面削弱带来的扭裂、打滑风险。

螺丝头部高度 K 和锁付完成后高出支撑面的外露高度，是两组独立尺寸。若支架结构允许做局部沉孔，沉孔深度 C 可以分担空间压力。示例：要求最终外露≤0.25mm；螺丝头高 K=0.75mm；设置沉孔 C=0.5mm，则装配后外露约0.25mm，头部驱动槽可以保留较完整的有效啮合深度。

沉孔方案需校核：沉孔后支架剩余壁厚建议≥0.6mm；支撑面承压应低于材料许用值。经验参考：铝合金支架承压建议≤120MPa；塑胶 PC/ABS 承压建议≤40MPa。若沉孔后剩余壁厚不足或承压超过材料许用值，则不建议采用沉孔方案。

03 三条可落地优化路线，按约束条件选择

路线一：调整装配界面，优先保留头部驱动结构

优先由设备结构工程师评估：支架是否可以增加局部沉孔、避让槽，降低锁付后的外露高度，而不是一味压缩螺丝头高。前提是不破坏支架壁厚、承压和强度要求；紧固件端同步匹配合适头型、承压面与驱动槽型。这是成本较低、可靠性较好的方案。

适用条件：支架壁厚充足，沉孔后承压安全。

量化示例：

• 需求：装配后外露≤0.25mm；

• 原螺丝 K=0.75mm，不加沉孔难以容纳有效驱动槽；

• 设计沉孔 C=0.5mm，沉孔直径比螺丝头大0.2~0.3mm作为对中间隙；

• 沉孔后支架剩余壁厚≥0.6mm，支撑面承压低于材料许用值；

• 此时螺丝头高0.75mm可保留，Te 做到约0.45mm，满足批头啮合要求。

边界约束：铝合金支架承压经验建议≤120MPa；塑胶 PC/ABS 承压经验建议≤40MPa。正式设计应按材料供应商许用值和实际承压面积核算。

路线二：头高上限固定，重新匹配驱动槽型

空间卡死、头部高度无法再改动时，不再在头高上做文章。应根据现场批头型号、工具接近角度、锁付扭矩，重新选型驱动形式，评估有效啮合深度和成型工艺。不同槽型的批头稳定性差异很大，不是槽看起来越深越不容易打滑。同等头高下，梅花类驱动往往比内六角容错性更好。

相同头高下，不同驱动槽的传扭能力差异可作经验参考：

• 内六角：Te 要求较高，容错较低，适合头高充足场景；

• 梅花 Torx：同等 Te 下接触齿数更多，抗打滑扭矩经验上可比内六角高20%~40%，是受限低头场景的优先选项之一；

• 梅花 Plus / 六花防脱：适合小扭矩、反复拆装维护场景。

示例：K=0.6mm 固定不可改。内六角 S1.6 理论最小需求 Te≈0.64mm，无法满足；Torx T8 有效啮合 Te 最低要求经验值约0.38mm，在 K=0.6mm 空间内存在实现可能。但仍需校核槽底最薄实体厚度、头下过渡和螺纹起点，不能只证明“槽能做出”。

配套要求：必须使用标准正品批头。仿制批头齿厚偏小，实际 Te 可能再少0.05~0.1mm。

路线三：必须保留深槽，错开槽底薄弱区与螺纹起点

如果深槽驱动是硬性要求，重点评审头下实体段长度和完整螺纹起始位置。在允许调整螺纹起点的前提下，让槽底过渡区域和螺纹根部错开，避免两处应力集中叠加。头下实体段长度没有统一标准，必须结合剖切截面、扭矩验证确定。

当驱动槽规格不能换、又必须保证 Te 时，可采用头下光杆隔离段。定义 L：槽底最低点到第一道完整螺纹牙底的距离。量化参考阈值：

• 静态一次性锁付：L≥0.2mm；

• 需要反复拆装，例如≥20次拆卸：L≥0.35mm。

L 小于阈值时，扭矩衰减、疲劳断裂风险显著上升。上述数值为经验参考，需按规格和样品验证确认。

边界提醒：当头高、槽深、头径、螺纹位置、装配载荷全部锁定，不存在调整余量时，要如实反馈结构冲突，不要勉强接单，把装配风险留到量产阶段。若 K、Te、头径、螺纹起点、目标扭矩全部固定，几何校核无解，应明确告知项目：需求 Te＞K 或槽底实体厚度不足时，方案不可行，不强行打样。

04 工艺选择与公差、强度校核

非标低头螺丝可选冷镦、车削或二次复合加工工艺。评审不止确认尺寸能不能加工，还要区分约束项：哪些限制成型、哪些影响装配、哪些必须样品验证。批量项目还要同步评估槽型成型一致性、批头适配性、表面处理对槽尺寸的影响。样品单次装配顺畅，不等于大批量稳定合格。

工艺选择可参考：

• 常规规格、槽型一致性要求一般：冷镦；头部公差约±0.1mm；

• 超薄头、Te 公差要求±0.03mm：车削或冷镦后二次精铣槽；头部公差可达±0.05mm；

• 批量验证项：槽深 CPK≥1.33；抽样做打滑扭矩、头部扭断测试。

头部公差仅作路线参考。槽深、同轴度等指标不能直接套用头部公差数值，需要单独约定。同时要做公差链分配：外壳、支架、螺丝各自公差叠加之后，仍要保证不干涉、工具可进入。单个零件公差看着很小，累积后依然会出现装配问题。

强度评估也要单独对待。低头结构因为头部几何受限，承载和抗扭能力天然低于标准头螺丝。即便材料等级一致，也不能直接沿用普通螺丝的推荐扭矩。

非标件验收清单不能只看外观尺寸，必须包含：

1. 配套批头实际咬合测试；

2. 驱动槽打滑风险验证；

3. 头部及头杆过渡位置检查；

4. 锁付扭矩、载荷功能验证；

5. 剖切截面校核，确认槽底最薄实体厚度、Te、L 和螺纹起点位置；

6. 破坏性试验提前约定试样数量、试验方法、失效判定位置。

所有优化结论都要有样品验证数据支撑，不用虚标打滑率、寿命提升百分比。

05 约束条件与评审方向汇总

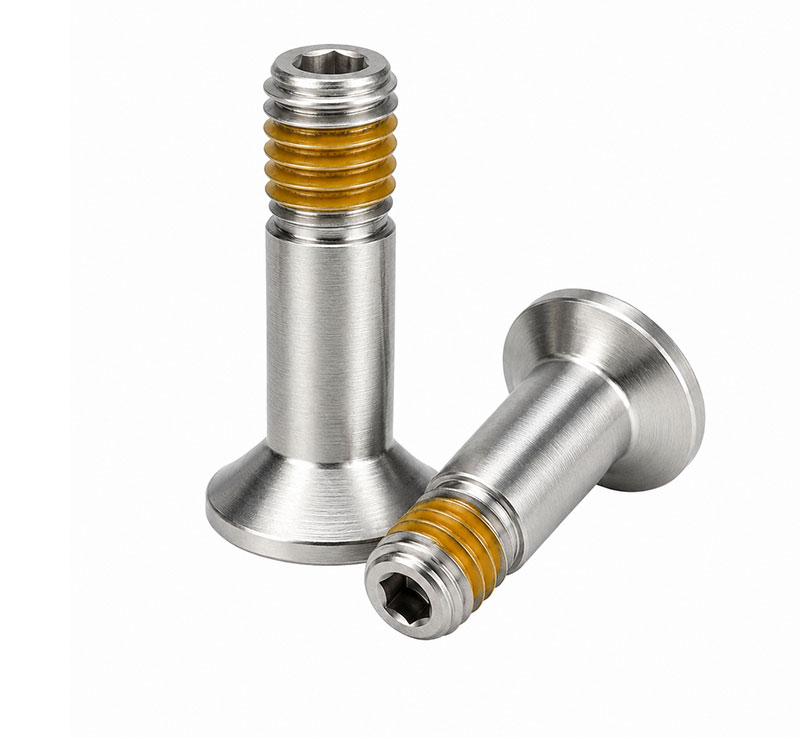

产品头型及槽型参考图应逐项确认组合适配性，不表示全部组合均可直接生产。所有经验阈值均需结合材料、规格、批头精度、扭矩和样品验证确认。

结语

受限空间非标低头螺丝的装配问题，表面看是“头高与槽深”的矛盾，实质是装配界面、驱动啮合、头下过渡和螺纹起点共同作用的结果。评审时应先定位干涉对象，区分头高 K 与外露高度、有效啮合深度 Te 与总槽深 Tt，再按“沉孔避让、驱动槽型重匹配、头下隔离段”三条路线逐项校核。所有经验阈值都必须回到材料、规格、批头精度、锁付扭矩和样品验证上确认。若几何校核无解，应如实反馈结构冲突，不把打滑、扭裂和拆卸困难留到量产阶段。
