被磁铁吸住的不锈钢非标螺丝就是假货吗？

不少非标螺丝质保书完整齐全，光谱、抗拉强度、盐雾测试全部达标，却因为能被磁铁轻微吸附，整批货物遭到拒收。供需双方各执一词，项目交付卡在一块小小的磁铁上。

一、不锈钢磁性不能简单判定

很多人下意识把“不锈钢”当成单一材料，实则它是庞大合金家族。按常温金相组织划分，奥氏体、铁素体、马氏体三大类，磁性表现截然不同：

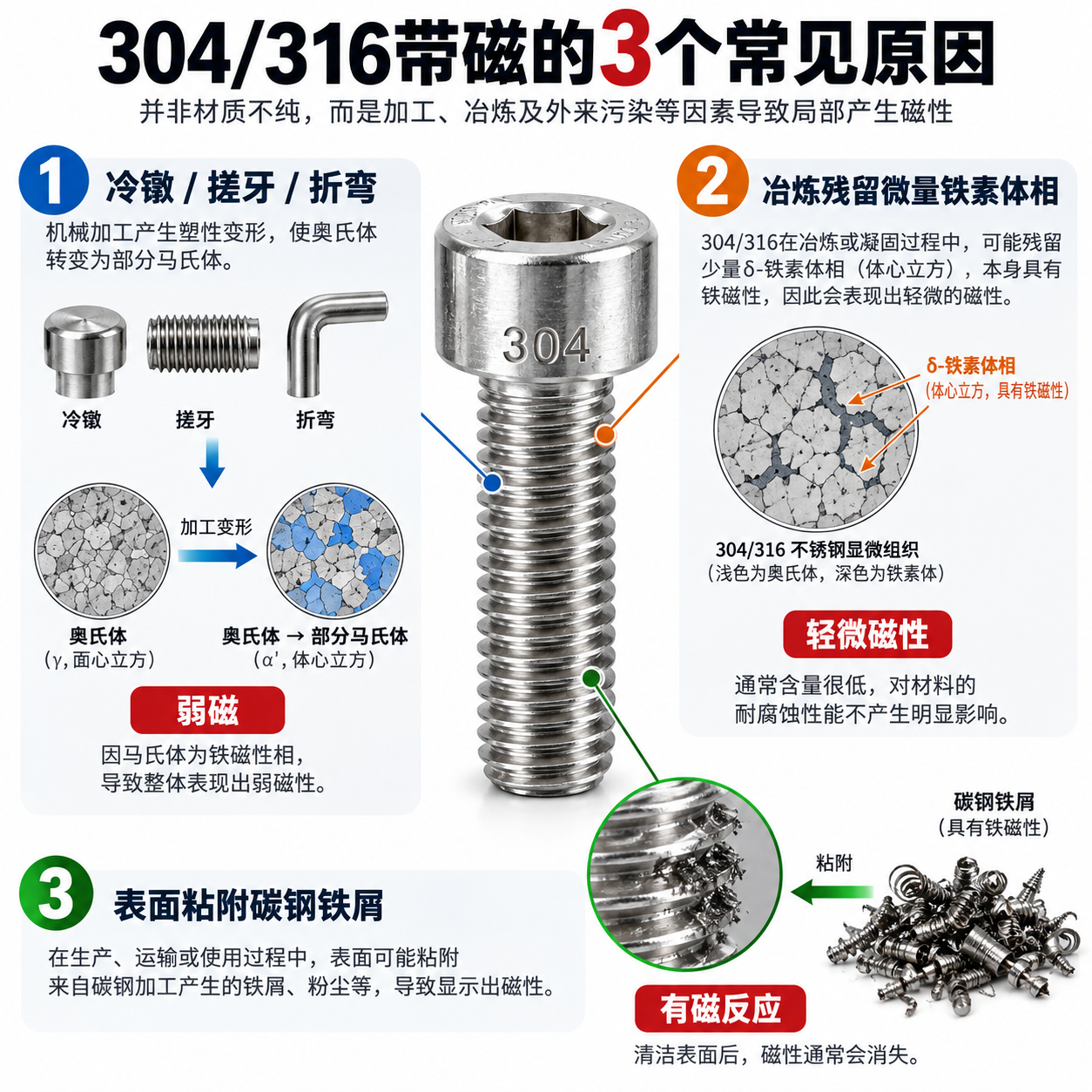

二、304/316非标螺丝带磁原因

1、304/316本质是奥氏体不锈钢本身弱无磁，经过冷镦、搓牙、折弯等塑性变形使奥氏体转化为马氏体，从而带磁；

2、304/316线材不是100%纯奥氏体，冶炼浇铸过程，会残留微量铁素体相，有微弱磁性；

3、生产设备、模具、砂轮的碳钢铁屑粘附在螺丝表面，会表现出磁吸。

三、区分工艺弱磁和材质劣磁

有磁性绝不等于假货，但磁性的吸附强度和配套检测指标，能精准区分合规工艺磁与劣质材质磁：

合格304/316不锈钢螺丝

•磁铁吸附力微弱，无牢固吸合、粘连效果；

•光谱检测镍铬钼元素达标，盐雾、硬度、抗拉性能全部合规；

•非标异形件磁性略高，是行业普遍共性问题。

劣质替代产品

•磁铁吸附力极强，效果接近普通碳钢；

•多为201低镍高锰不符合牌号要求的原材料替代，镍含量严重不足，耐蚀性大幅缩水，户外、潮湿环境极易生锈失效。

同时还要避开一个反向陷阱：部分劣质伪不锈钢可通过特殊工艺做到完全无磁，但合金元素严重不达标，盐雾性能极差。无磁，从来不是不锈钢材质合格的充分条件。

因此，磁铁只能作为现场快速筛查碳钢混入的简易工具，不能作为304/316奥氏体不锈钢材质判定的终审标准。尤其非标定制件，成本高、周期长，更不能把验收标准寄托于一块磁铁。

四、国标对紧固件磁性的相关规定

查阅《紧固件机械性能不锈钢螺栓、螺钉和螺柱》附录可明确得知：奥氏体不锈钢紧固件固溶态基本无磁，但冷加工成型后，部分成品会出现明显弱磁，同时标注了各类材质成品的参考磁导率：

国标对不锈钢紧固件的强制合格项，包含化学成分、力学性能、硬度、扭矩等核心指标，并未将“无磁”列为验收标准。

若项目有低磁、无磁硬性需求，口头约定极易产生歧义。专业做法是：在采购协议、产品图纸中，明确标注最大允许相对导磁率，同时约定退火消磁后的最低力学性能保留指标，打样阶段就完成供需双方确认，从源头规避纠纷。

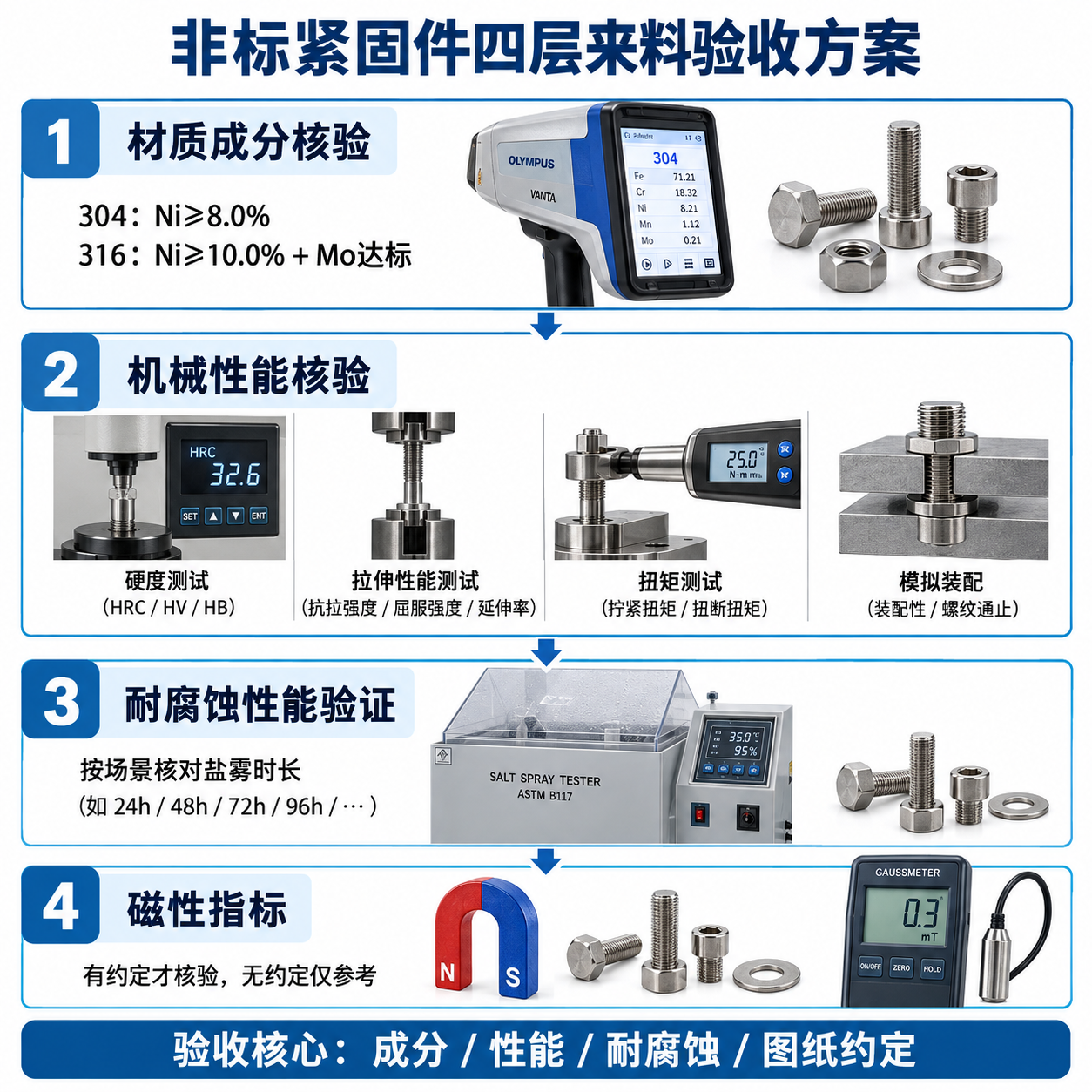

五、非标紧固件四层来料验收方案

非标紧固件多为项目专属定制，无通用标准件可对比，验收切勿凭经验主观判断。建议回归材质本质和图纸要求，按以下优先级逐层核验，精准避坑：

1.材质成分核验（第一优先级）

以便携式光谱仪抽检核心元素为准：304（A2）镍含量≥8.0%，316（A4）镍≥10.0%且钼元素达标，同步核对炉号与质保书，保证批次可追溯。不锈钢检测液易受钝化层、温度干扰，仅可作为辅助粗筛手段。

2.机械性能核验

严格按照图纸及国标，完成硬度、抗拉、扭力测试；针对异形非标件，额外增加模拟装配测试，验证实际锁紧、抗剪切性能，适配项目实际使用工况。

3.耐腐蚀性能验证

结合使用场景开展中性盐雾测试，沿海、储能、户外高腐蚀环境，必须严格核对约定盐雾时长，避免后期生锈失效隐患。

4.磁性指标：有约定才核验，无约定仅参考

图纸、技术协议无磁性要求时，弱磁直接忽略；若明确需要低磁/无磁，前期沟通需同步确认退火工艺对产品强度、成本、交付周期的影响，平衡性能与需求。

结语

紧固件的工艺弱磁，是冷加工留下的正常物理金相印记，绝非材质造假的罪证。验收的核心永远是成分、性能、耐腐蚀性和图纸约定，而非一块磁铁的吸附结果。

深圳市世世通金属制品有限公司对接储能、机械设备等行业客户都会主动科普这一点，把检测标准落在书面，减少因为民间经验造成不必要的损耗。

最后想问大家：工作中有没有遇到过因弱磁误判，导致返工、退货的糟心情况？

Q1：304/316螺丝为什么会被磁铁吸住？

A:冷作形变诱导马氏体相变+残留铁素体+表面铁屑粘附，三者叠加.

Q2：有磁性的不锈钢螺丝还能用吗？

A:取决于用途。多数通用场景弱磁不影响使用；有低磁要求时按图纸约定。

Q3：怎么快速区分工艺弱磁和材质造假？

A:弱磁（不牢固吸合）+光谱成分达标vs强磁（接近碳钢）+镍含量不足。

Q4：无磁的不锈钢螺丝就一定是好货吗？

A:不是。可通过工艺做到无磁但成分不达标，无磁不是合格的充分条件。

Q5：有低磁要求时该怎么在图纸上写？

A:明确最大允许相对磁导率，并约定消磁/退磁后的最低力学性能保留指标。
