为什么不锈钢螺丝会出现断头问题？——原因分析与结构优化建议

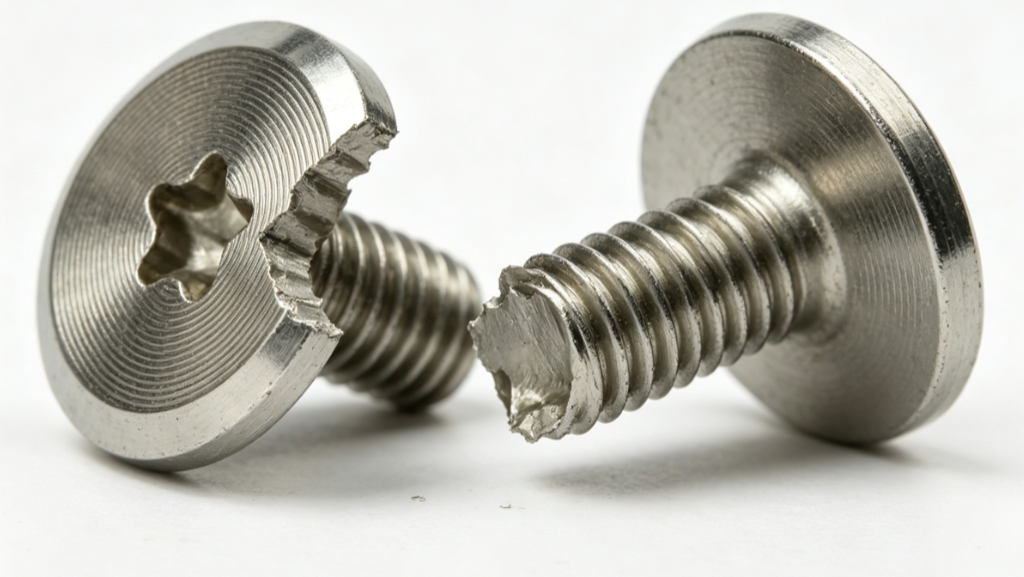

前段时间，一位客户通过网络找到世世通，并添加了宋小姐的微信。客户发来一张螺丝断头的图片，询问这颗不锈钢螺丝为什么会发生断裂。

一、初步判断：两个可能的直接原因

仅从图片来看，这颗不锈钢螺丝出现断头，可能与以下两点有关：

1. 头部槽加工过深，导致头部有效受力截面不足；

2. 安装时施加的拧紧扭矩过大，超过了螺丝头部所能承受的范围。

为了进一步定位原因，宋小姐请客户提供了这款螺丝的原始设计图纸，并了解了实际安装扭矩。

客户反馈，安装时使用的扭矩约为 6 N·m，基本符合图纸中基于 1/4 英寸螺纹直径所标注的扭矩要求——初步来看，并非操作层面上的大幅过载。

二、深入诊断：图纸中暴露的结构薄弱点

查看图纸后，宋小姐发现，这款不锈钢螺丝在结构设计上存在几处容易引发断头的问题：

• 螺丝头部设计偏薄；

• 驱动槽加工较深，进一步削弱了头部强度；

• 螺纹滚压接近头部根部，槽底与头部两侧之间剩余的金属厚度非常小。

在这种结构下，头部能够承受的扭矩和应力十分有限。即使安装扭矩在名义范围内，一旦受力略微集中，就可能导致图片中所见的断头情况。

三、针对性优化方案：四个方向提升抗扭能力

针对上述结构问题，可以从以下几个方向进行优化：

1. 适当增加头部厚度：提高头部的有效受力面积；

2. 减小驱动槽深度：避免槽底与头部底面之间剩余材料过薄；

3. 头部与杆部连接处增加圆角过渡（R角）：减少应力集中，提升抗疲劳能力；

4. 控制螺纹滚压位置：不要将螺纹直接加工到头部根部，保留适当的退刀槽或无螺纹过渡区域。

通过这些结构调整，可以明显提升螺丝头部的抗扭能力，降低装配过程中出现断头、开裂或头杆分离的风险。

四、关于世世通螺丝生产厂家

如果您也需要定制不锈钢螺丝或其他类型的非标螺丝，欢迎联系世世通螺丝生产厂家。

世世通长期专注于各种非标、异形及特殊结构螺丝的定制生产，可根据客户图纸、样品、装配结构和扭矩要求，协助评估螺丝结构及生产工艺。

认真服务每一位客户，帮助客户解决螺丝定制和装配过程中遇到的问题，是世世通一直以来的坚持。
