深海摄像头钛合金螺丝

专业定制深海摄像头透明窗压圈钛合金螺丝，带精密限位台阶，精准控制密封圈 18%–22% 压缩率，锁紧均匀稳定。TA2/TC4 钛材耐海水腐蚀、防螺纹咬死，解决渗水、窗体变形、拆装卡顿问题，适配水下舱体

订购热线:131-4994-3113

我要询价

详细介绍：

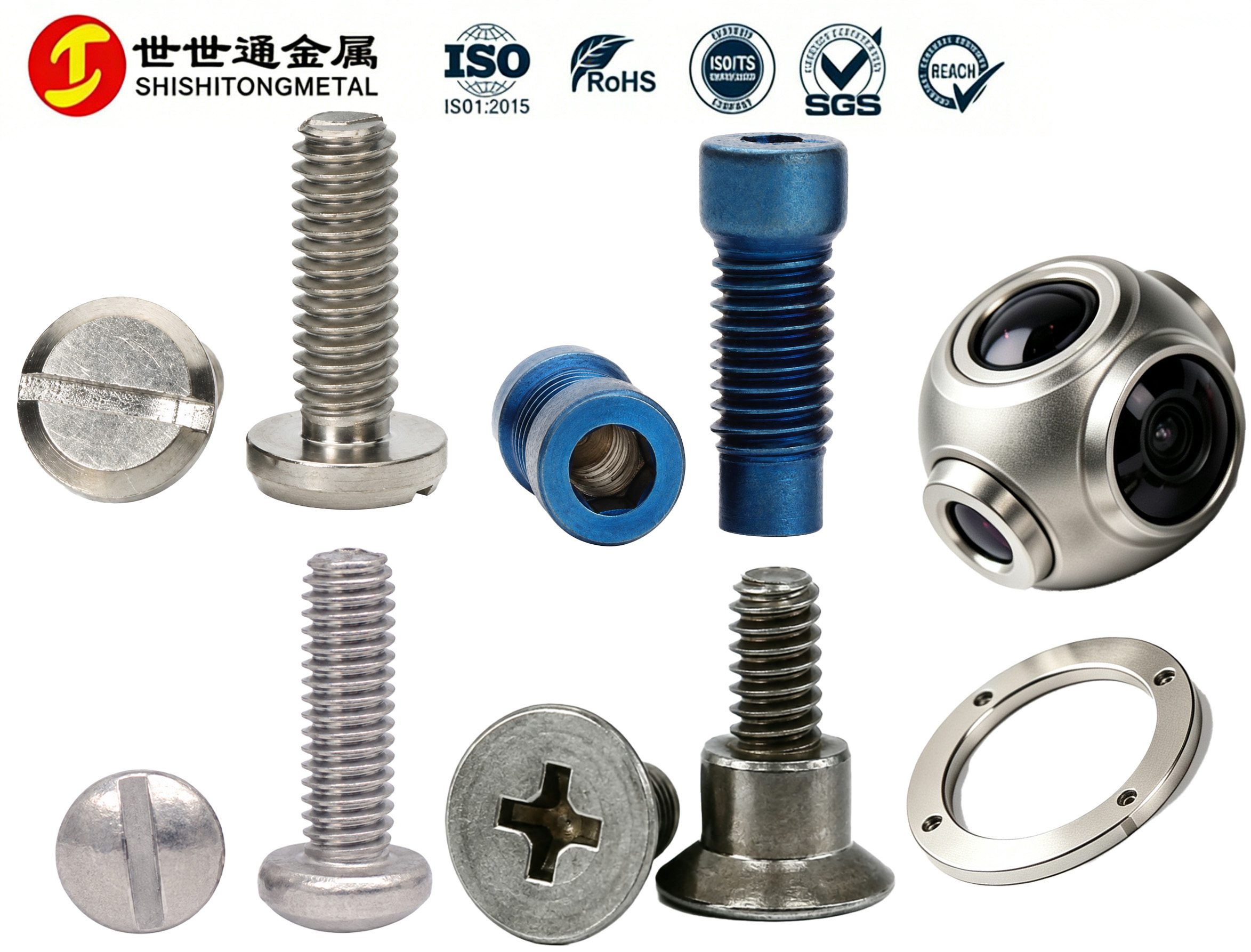

深海摄像头透明窗压圈专用钛合金螺丝定制

适配透明耐压窗压圈锁紧、精确控制O形密封圈压缩量、水下摄像头舱体长期防水紧固场景

压圈锁紧
8～16颗钛螺丝圆周均布，同步施加 2.5±0.3 N·m 预紧力矩

限位控深
台阶高度按密封圈推荐压缩率18%～22%精密车削

耐海水侵蚀
TA2/TC4钛材+钝化，盐雾试验≥1000h无红锈

按需定制
依据压圈沉孔、法兰螺纹、窗口材质图纸一对一出方案

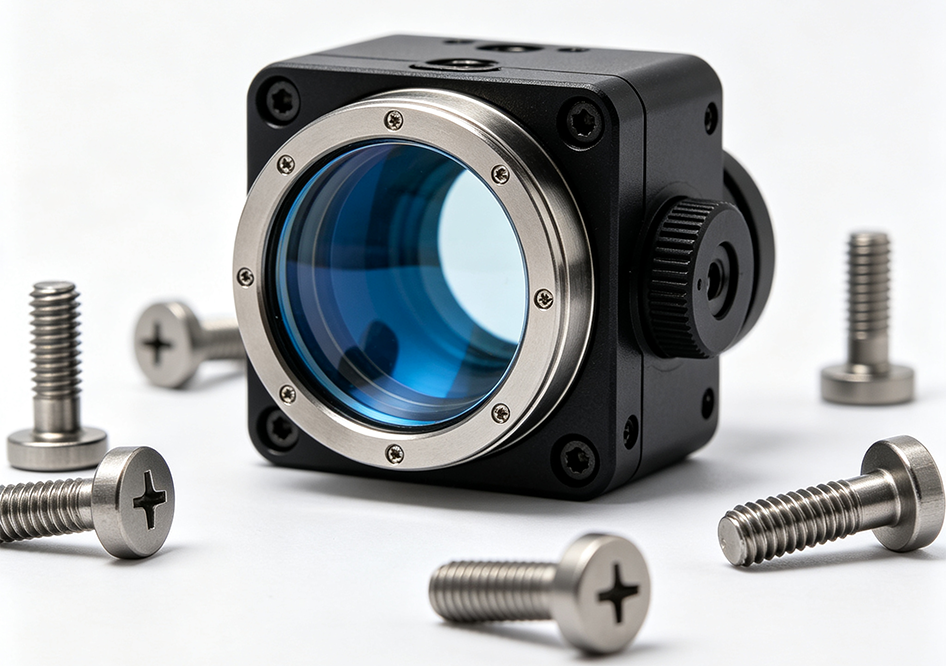

水下摄像头前端密封组件：蓝宝石/钢化玻璃透明耐压窗、氟橡胶O形密封圈、316L不锈钢压圈、钛合金舱体法兰、定制台阶钛螺丝，组成双重径向密封结构

透明窗压圈锁紧结构拆解说明

01 透明耐压窗	02 防水密封圈	03 金属压圈	04 舱体法兰	05 钛合金螺丝
高透光蓝宝石/亚克力，厚度8～15mm	邵氏硬度70±5°A氟橡胶，线径2.65～5.33mm	环形受力件，均布沉孔，传递轴向夹紧力	钛合金螺丝，预制盲螺孔，有效螺纹深度≥1.5d	圆周对称排布，杆径M3～M6，台阶精准限深

力传导顺序：钛合金螺丝预紧力 → 金属压圈轴向位移 → O形圈径向膨胀 → 透明窗与法兰面紧密贴合

水下摄像头压圈装配常见五大难题

● 锁紧行程不一致：手工拧紧各螺丝深度偏差＞0.15mm，压圈平面度超差

● 密封效果不稳定：压缩率过小导致泄漏风险，过大则氟橡胶永久变形、寿命骤降

● 透光窗受力偏移：压圈局部刚度不足，成像光轴偏转，影响水下测量精度

● 长期拆装卡顿：不锈钢螺丝在海水缝隙处发生缝隙腐蚀，螺纹咬死扭力剧增

● 标准件适配度低：沉头角度、台阶直径、螺杆长度与定制压圈/法兰无法互换

装配难题成因与定制化解决方式对照表

装配难题	产生原因	定制改善方案
压圈局部下压幅度过大，密封圈挤破	无机械限位，纯靠手感控制拧入深度，偏差累积	加工台阶面，台阶高度=压圈厚度+O形圈压缩行程，±0.03mm公差
密封圈局部压紧不足，氦检泄漏	螺杆有效旋合长度不够，或沉孔过深使螺丝提前触底	按法兰盲孔深度反算杆长，保证有效螺纹旋入≥1.2d，留出0.5mm余量
透明窗应力集中，局部发白变形	同一批次螺丝头部厚度差＞0.08mm，杆长差＞0.1mm	头厚、杆长全检分级，同批次组装尺寸离散度控制在0.04mm内
长期使用后螺纹咬死、锈蚀	304/316材质在静海水环境中发生缝隙腐蚀，表面钝化膜破坏	选用TC4钛合金，表面微弧氧化或MoS₂涂层，防咬合且耐蚀
标准螺丝与沉孔干涉，头部凸起	标准内六角头高度偏大，或沉角90°与法兰60°锥面不匹配	定制60°/90°/120°沉头、超薄圆柱头，头部嵌入后与压圈表面平齐

通用标准螺丝 VS 定制钛合金压圈螺丝对比

对比维度	市面通用标准螺丝	世世通定制钛合金螺丝
锁附行程控制	扭矩扳手控制，行程精度±0.2mm以上，难以复现	台阶限位，轴向定位精度±0.03mm，重复装配一致性高
压圈适配性	M3~M6常规杆长按2mm递增，无法匹配非标沉孔深度	杆长按0.5mm间隔设计，头部直径、高度、沉角完全按图纸加工
密封稳定性	压缩率波动范围15%～30%，无法保证均一	结合密封圈硬度计算压缩量，通过台阶限制在20%±2%
水下长期维护	A2-70不锈钢在静海水中缝隙腐蚀明显，拆卸扭矩翻倍	TC4钛合金+防咬合涂层，100次拆装扭矩变化＜15%
结构定制空间	只有杯头、圆柱头等标准头型，无法增加定位台阶	可增加防转扁位、注胶孔、梅花头、法兰台阶等多种非标特征

适配水下摄像头的定制化解决方案

✔ 按压圈实测厚度、O形圈截面硬度与线径，反算台阶高度，使压缩率严格控制在20%±2%

✔ 匹配法兰螺纹孔有效深度+沉孔深度，确定螺杆总长、螺纹段长度及退刀槽位置

✔ 针对60°、90°、120°沉角或垂直平面，定制沉头、锥头、圆柱头及组合台阶段

✔ 头部底部与杆部过渡圆弧R0.2～R0.5，避免应力集中；表面粗糙度Ra≤0.8μm，防止刮伤密封圈

✔ 根据海水深度、盐度及维护周期，推荐TA2（耐蚀）或TC4（高强）钛材+钝化/微弧氧化/涂层处理

选择世世通定制的配套优势

◆ 28年非标紧固件经验，可对密封结构进行DFM分析，提前规避沉孔干涉、扳手空间不足等问题

◆ 完全按客户组件尺寸链计算，不套用标准件长度系列，杆长可精确到0.05mm级

◆ 提供台阶限位、防滑滚花、一体式垫圈、防脱落尼龙点等多种功能结构

◆ 出货附尺寸全检报告、材质证明书、盐雾试验报告，符合RoHS/REACH要求

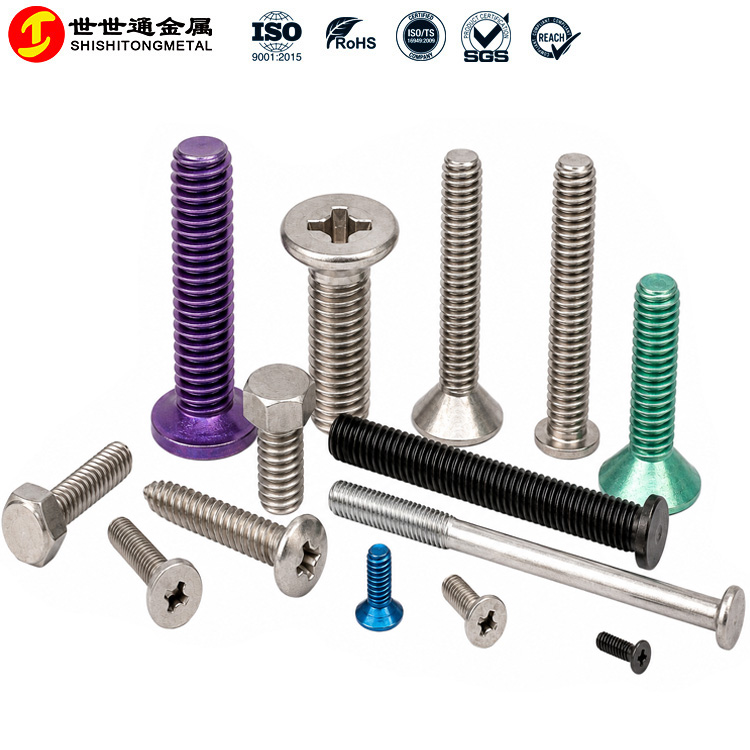

分场景螺丝选型参考

适用场景	推荐钛螺丝款式	适配作用说明
常规透明窗压圈锁紧	钛合金沉头内六角螺丝	头部嵌入压圈沉孔，外表面平整，减少水阻
对密封圈压缩量有精准要求	带定位台阶的钛螺丝	台阶端面刚性止位，压缩量一致，密封圈寿命提升30%
压圈薄、安装空间紧凑（总高＜4mm）	超薄头梅花/内六角钛螺丝	头部高度仅1.5～2.0mm，避免与镜头后壳体干涉
长期深海浸泡（水深2000~3000米）	TC4钛合金+微弧氧化黑螺丝	抗拉强度≥895MPa，耐海水高压、低pH值腐蚀

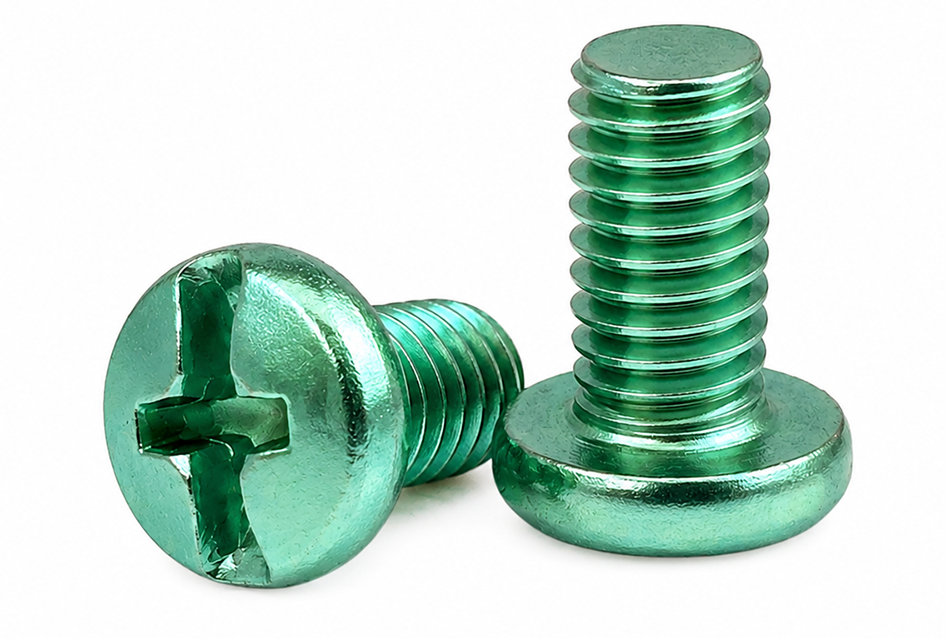

阳极氧化绿色钛螺丝

全维度可定制参数汇总

定制类目	可选定制范围
螺纹规格	M1.6/M2/M2.5/M3/M4/M5/M6/M8/M10/M12，非标螺距及左旋螺纹按图开发
螺杆总长	结合压圈厚度、法兰盲孔深度、沉孔深度、密封压缩预留量计算，精度±0.05mm
头部样式	沉头(60°/90°/120°)、超薄圆柱头、半圆头、法兰头、台阶异型头、组合头型
限位结构	台阶限位、轴肩定位、法兰压面、沉头顶面限位、防旋转扁位
基材材质	TA1（工业纯钛，耐蚀）、TA2、TC4（Ti-6Al-4V），可按客户要求牌号
表面处理	本色、钝化、阳极氧化、微弧氧化、MoS₂涂层、达克罗、无油清洗防咬合
出厂检测项	螺纹通止规、台阶高度二维投影、硬度、粗糙度、盐雾测试、头部同轴度

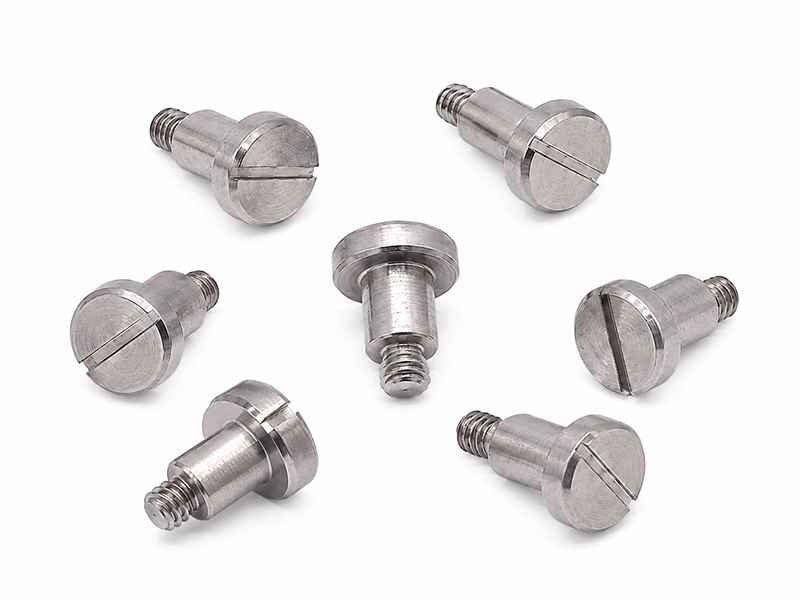

台阶限位钛螺丝示意：杆部台阶紧贴压圈背面，精确控制压圈下行量，确保O形圈压缩率恒定

定制前期需确认核心尺寸清单

▶ 金属压圈实际厚度：____ mm
▶ 透明窗材质与厚度：蓝宝石/钢化玻璃/亚克力厚度____ mm
▶ O形密封圈截面直径与压缩推荐比例（如线径3.53mm，压缩0.7±0.05mm）
▶ 舱体法兰螺纹孔规格及有效螺纹深度（含沉孔尺寸）
▶ 沉孔型式（直孔/锥孔）、角度、直径、深度
▶ 使用环境：水深____米，盐度____‰，是否有H₂S或微生物附着
▶ 是否需要定期拆装（间隔____天/次）及拆装工具空间要求

螺丝长度设计参考公式

推荐螺杆总长 L = 压圈厚度 L1 + 法兰有效锁入深度 L2 + 密封压缩行程预留量 L3 + 沉孔补偿量 L4

尺寸代号	对应测量部位	客户填写尺寸
L1	金属压圈实际厚度（含沉孔深度若沉头埋入压圈则另计）	______ mm
L2	法兰螺纹有效旋合长度（通常≥1.2d～1.5d）	______ mm
L3	密封圈理论压缩行程+台阶预留安全间隙	______ mm
L4	沉孔深度（若沉头螺丝头部埋入压圈）	______ mm
L	推荐定制螺杆总长	L1 + L2 + L3 + L4

设计提示：实际设计需同步校核扳手最小操作空间、螺栓拉伸伸长量、螺纹强度及密封圈热胀冷缩余量，最终尺寸应以工程评审图纸为准。

深海摄像头压圈螺丝定制全流程

01 需求确认	02 结构设计	03 试样加工	04 装配验证	05 批量生产
提供压圈、法兰、透光窗、密封圈图纸，明确使用水深	计算限位台阶尺寸，确定材质、表面处理及螺纹等级	CNC车削+磨削，加工样件5件，全尺寸检测	实地装配，进行0～设计压力1.5倍水压测试及氦检漏	锁定工艺参数与检测规范，执行批量CPK管控

完整流程：技术沟通→三维建模与限位计算→样件制作→打压/检漏验证→参数最终确认→量产交付

客户常见疑问解答

Q：仅有压圈与舱体图纸，能否先做工艺评估？
A：可以，只需提供压圈厚度、沉孔尺寸、法兰螺纹规格及透光窗装配关系，我们工程师即可输出螺丝头部、台阶、杆长方案及极限尺寸校核报告。

Q：为什么不直接选用市面标准螺丝？
A：标准螺丝无台阶限位、杆长规格固定、头部高度与沉角不匹配，极易造成密封圈压缩率不一致，导致水下泄漏或玻璃碎裂。定制螺丝可一次解决尺寸链和功能需求。

Q：是否支持先打样测试密封效果再批量下单？
A：支持。常规流程为：技术评估→打样5pcs→客户装机组装、打压30次循环无泄漏→确认后安排量产。打样周期7～10个工作日。

深海摄像头透明窗压圈钛合金螺丝定制服务

发送压圈图纸、法兰结构、密封圈规格，即获含尺寸链计算、材质推荐及试样报价的专属方案
