双台阶限位螺丝

2026-07-22 15:11:04

0次

专为机器人夹爪高频开合场景设计的双台阶快换限位螺丝，通过台阶结构将定位、导向、限位与锁紧功能彻底分离，从根源上解决夹指径向晃动、限位漂移和换型停机问题。

订购热线:131-4994-3113

我要询价

详细介绍：

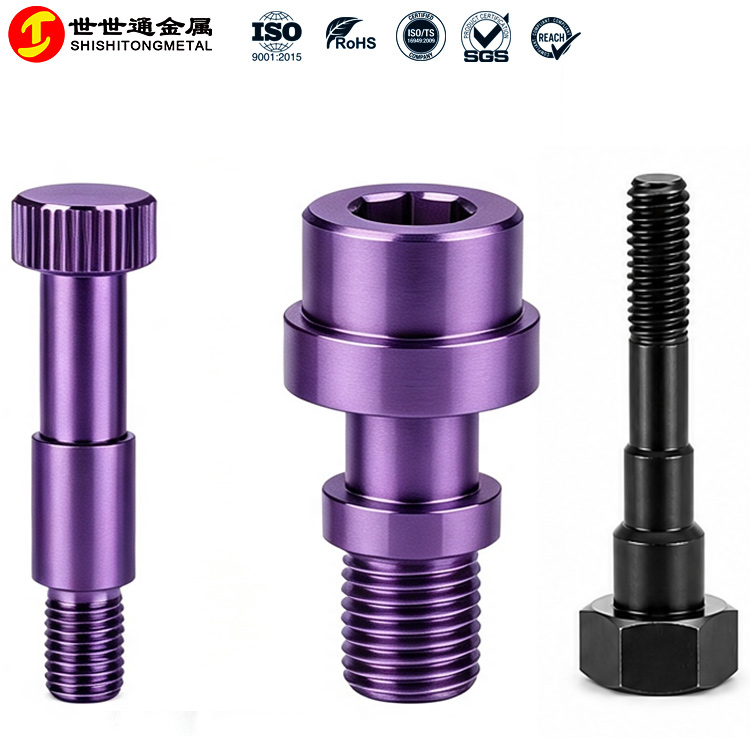

机器人夹爪关节双台阶快换限位螺丝
解决关节晃动、限位漂移、换型慢问题

普通螺丝主要负责锁紧，难以同时承担机器人夹爪关节的定位、转动导向、行程限位和快速拆换。双台阶快换限位螺丝通过不同直径与长度的台阶结构，将定位、承载、限位和锁紧功能合理分开，减少夹爪高频开合后的晃动与磨损。

机器人夹爪关节常见问题

夹指出现径向晃动	螺纹直接穿过关节孔，配合间隙逐渐增大，造成夹指开合后位置不稳定，重复定位偏差增大。
限位位置逐渐漂移	高频启停产生冲击，普通螺丝松动或孔位磨损，使最大张开角度发生变化，抓取尺寸不稳定。
螺纹承担横向剪切	关节载荷直接作用在螺纹牙上，容易出现磨损、弯曲和疲劳，影响夹爪使用寿命与安全性。
更换夹指效率低	普通螺丝需要完全旋出，拆装步骤多，小螺丝和垫片还可能掉入设备内部，增加换型停机时间。
批量装配不稳定	台阶尺寸、同轴度和表面处理厚度控制不足，容易造成部分卡滞、部分松旷，引发返工和来料争议。

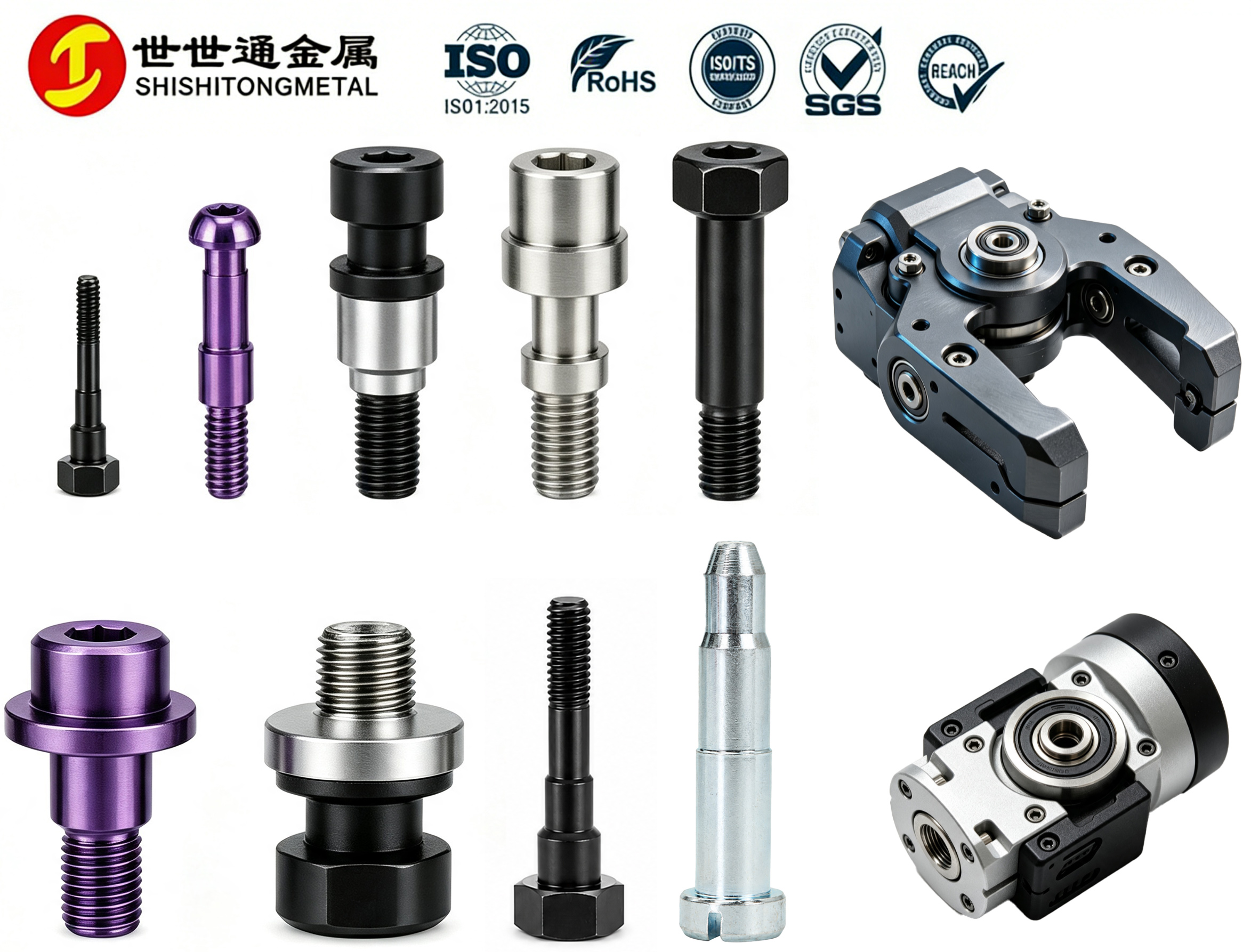

双台阶快换限位螺丝的结构解决方案

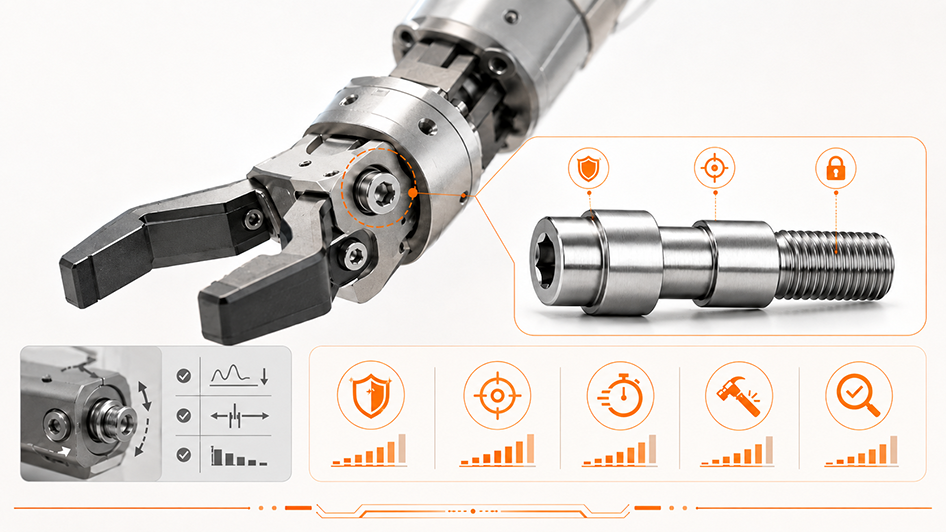

第一台阶	定位与防脱：与夹指沉孔或快换槽配合，控制轴向位置，并承担部分横向载荷。
第二台阶	转动导向与限位：作为关节转轴，或在弧形槽中运动，减少螺纹与孔壁直接摩擦。
尾部螺纹	只负责锁紧：由台阶承担定位和剪切，螺纹提供轴向预紧，降低松动与螺纹磨损风险。

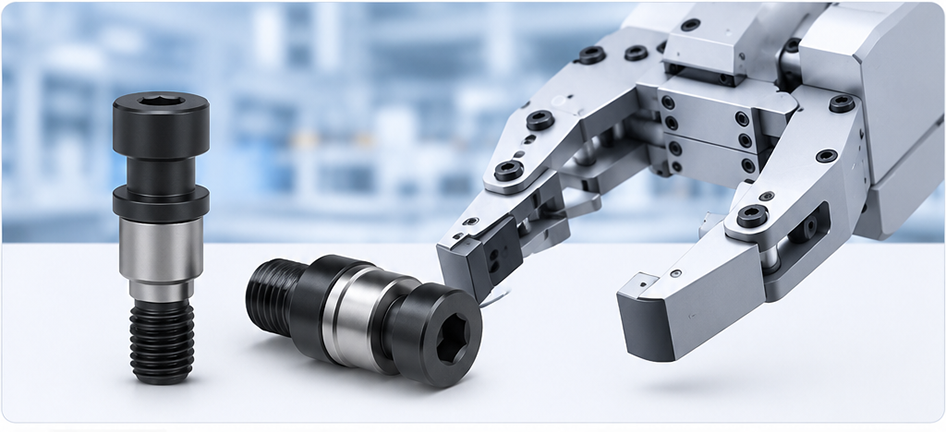

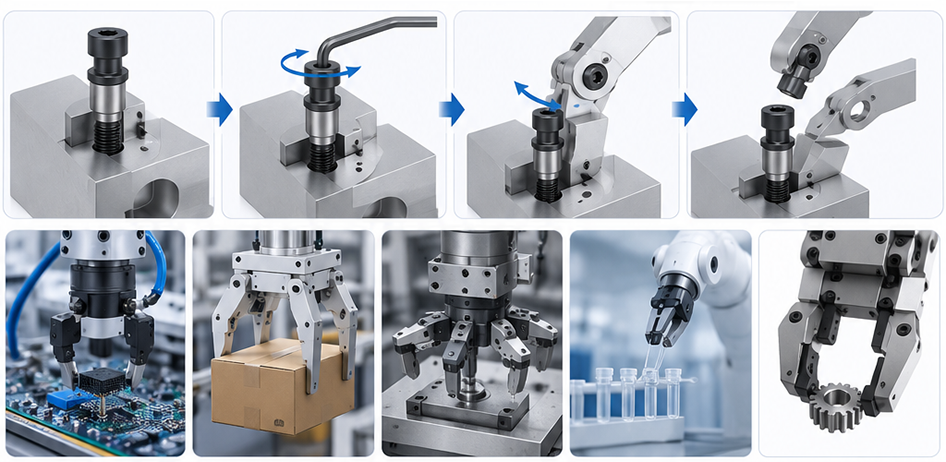

快换配合	松开即可换型：配合葫芦孔、快换槽或防脱结构，无需完全拆出螺丝，减少零件掉落风险。

更稳
降低关节晃动

更准
保持限位位置

更快
减少换型步骤

更易控
关键尺寸可检验

为什么必须按装配关系定制

同样叫“双台阶螺丝”，不同机器人夹爪的台阶直径、台阶长度、配合公差、限位方式和受力方向可能完全不同。只提供螺纹规格，无法判断台阶配合是否合理，也无法保证装配后不晃动、不干涉和不卡滞。

需要确认的尺寸	第一台阶直径D1、第二台阶直径D2、台阶长度L1与L2、总长、螺纹规格及有效牙长。
需要确认的装配	夹爪关节局部装配图、孔径与孔深、沉孔结构、快换槽结构、限位位置及拆装空间。
需要确认的工况	夹持载荷、开合频率、冲击振动、使用温度、腐蚀环境、使用寿命与维护周期。
需要确认的要求	材料、热处理、表面处理、关键公差、同轴度、粗糙度、螺纹检测和批次检验资料。

世世通提供的定制支持

图纸与装配评审	检查台阶长度、孔口干涉、根部圆角、螺纹受力区和快换防脱逻辑，提前识别装配风险。
加工工艺评估	根据结构、材料、数量和精度要求，评估冷镦、合模或复合加工方案，兼顾强度、精度与批量成本。
关键尺寸控制	围绕D1、D2、L1、L2、同轴度、螺纹和表面处理后尺寸建立检验要求，减少批量卡滞与松旷。
样品装机验证	先验证装配、晃动、快换、限位和磨损情况，再确定批量生产与验收标准。

01 提供图纸或样品

02 结构与工艺评审

03 样品制作验证

04 试验装配先行

正在解决夹爪关节晃动、限位或快换问题？
可提交螺丝图纸、夹爪局部装配图或现有样品信息，由世世通从实际装配、加工可行性和批量一致性角度进行评估。

深圳市世世通金属制品有限公司

非标螺丝与定制紧固件生产厂家
