在波前传感器等精密光学设备中，CMOS相机模组的安装空间极为紧凑，螺丝装配常常被被极限压缩。标准M2内六角圆柱头螺丝（依据ISO 4762标准）的头部高度约为2.0mm——螺丝能锁紧，但头部可能顶到相邻的PCB板、镜头座或内部线束，导致壳体无法闭合或产生结构干涉。

某款波前传感器在开发阶段就遇到了这个问题：CMOS相机模组固定位置，需要一颗"装得进、锁得紧、不干涉"的紧凑型微型低头螺丝。最终采用的方案不是更换更小的螺纹规格，而是重新设计头部结构：头部高度由标准的2.0mm压缩至约1.2mm，头径与槽型按实际安装空间和工具操作条件重新匹配，螺纹长度按实际啮合深度定制。经样品实机装配验证后，才与世世通进入批量生产。

一、这颗螺丝安装在什么位置？

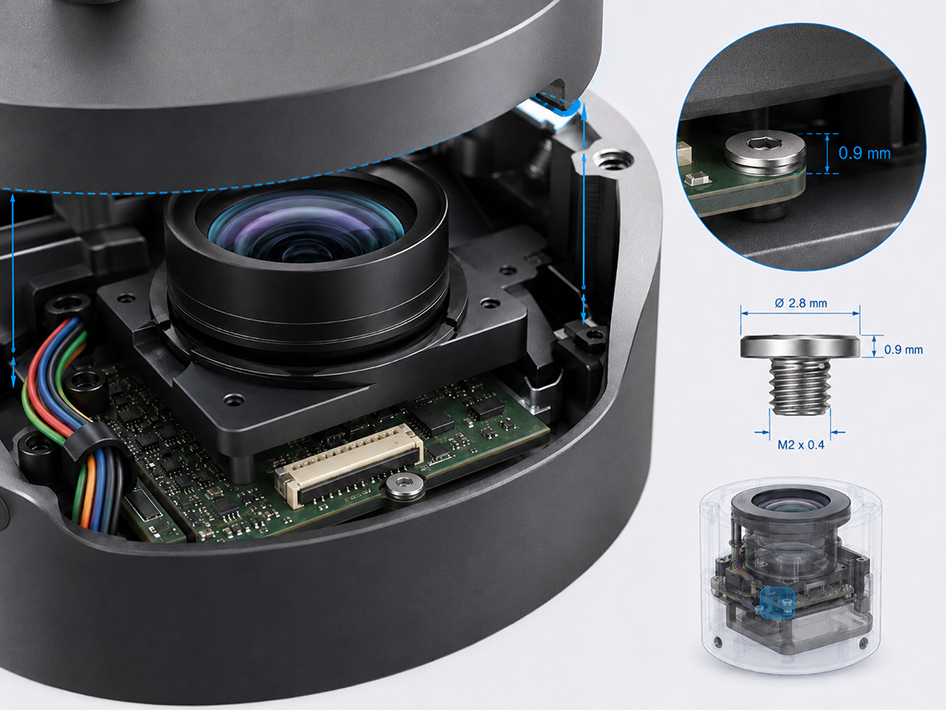

安装位置： CMOS相机模组 → 内部安装基座。

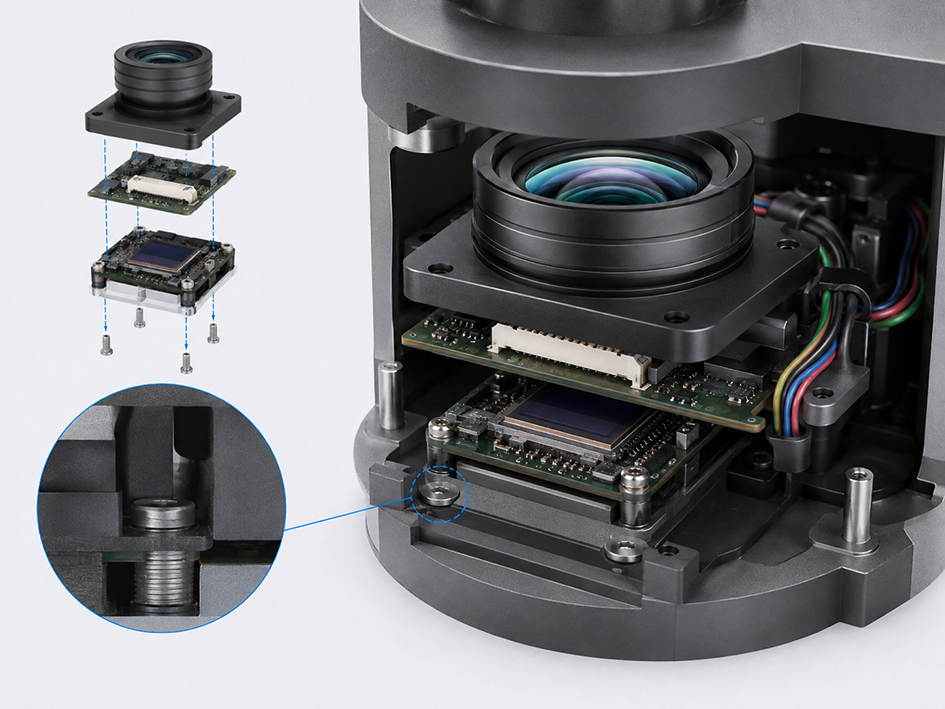

具体而言，是将波前传感器内部的CMOS相机组件固定到内部支架或基座上。此位置与普通设备外壳螺丝不同，其周边往往密集分布着：

• CMOS感光组件

• 相机PCB板

• 镜头或镜头支架

• 电气连接器

• 内部线束

• 设备壳体

因此，工程师为单颗螺丝预留的空间非常有限。此时，影响装配的往往不是螺纹长度，而是螺丝的头部高度。

在评审这类图纸时，首要步骤是核对安装位置周边的结构件清单——哪些零件可能进入螺丝头的旋转包络范围，据此判断头型方案是否可行。

二、标准螺丝可能遇到什么问题？

假设安装孔位已确定，若直接选用普通圆柱头内六角螺丝（ISO 4762 M2，头高约2.0mm），其机械强度通常够用，但较高的头部会额外占用空间，可能带来以下问题：

如果问题仅源于紧固件头部结构，针对螺丝本身进行非标优化，通常比修改整机零件更符合原结构设计的逻辑。

三、解决方案：将标准头型改为低头微型结构

针对此装配位置，世世通在定制螺丝时常常会与客户重点确认图纸上的这五项参数，而非仅仅确认"M2能否安装"：

标准值来源：ISO 4762 — Hexagon socket Head Cap Screws（等效于DIN 912）；低头部需求可参考DIN 7984系列。

低头设计不是"把头削薄"这么简单。 头部高度降低后，槽深变浅，工具咬合深度减小，装配时打滑风险上升；头径减小会改变接触面积，压紧效果与扭矩传递都会受到影响。此外，若材料和热处理工艺不匹配，头部抗扭强度也可能下降，尤其在需要反复拆装的场景下更需关注。因此，低头设计需要综合考量安装空间、扭矩、材料、槽型和头部结构，而不是单纯追求"越薄越好"。

实际操作中，先按图纸做结构评审，输出头高、头径、槽型、螺纹长度的建议值，再通过样品实机装配验证，必要时迭代调整，让螺丝的每一个尺寸都与周边空间相匹配。

四、什么样的设备需要这样的螺丝？

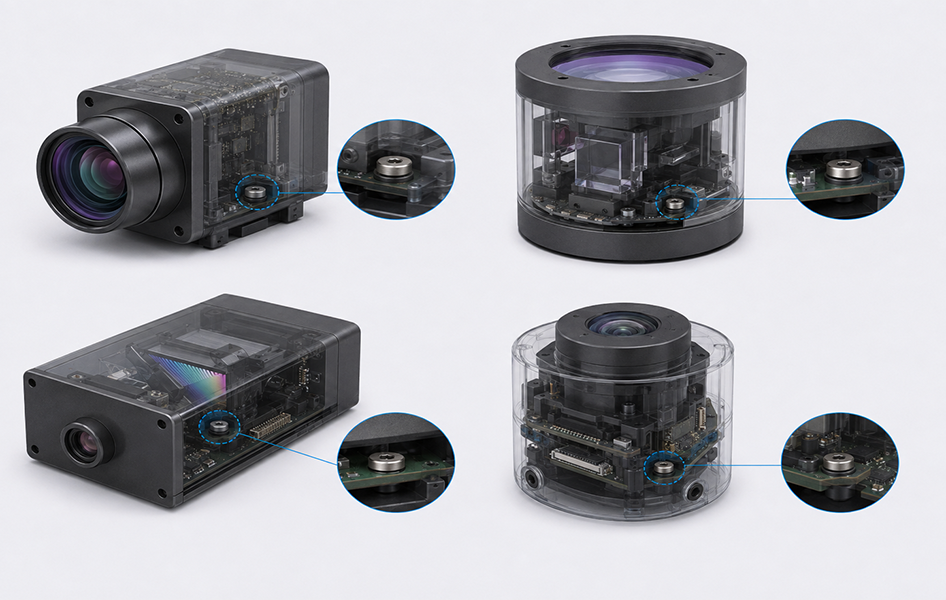

虽然本案例源自波前传感器内部的CMOS模组固定，但类似结构也常见于：

• 工业相机 / 机器视觉相机

• 光谱仪 / 激光检测模块

• 精密传感器 / 光学测量设备

• 小型成像模组

它们的共同点是：设备内部空间紧凑，标准螺丝头型占用空间过大。如果您的设备满足以下任意两条，就可能需要考虑低头微型紧固件：

1. 安装位置空间紧张，螺丝头与相邻零件间隙很小。

2. 邻近光路、PCB或连接器，干涉会直接影响设备功能。

3. 安装孔与螺纹规格已固定，无法通过改孔位或改支架解决。

4. 现有螺丝在装配或维护时出现过干涉、拆装困难。

六、FAQ：关于M2低头微型螺丝的常见问题

Q1：CMOS相机模组固定，为什么标准螺丝可能装不下？

CMOS模组周围通常同时存在PCB、镜头支架、连接器、线束和壳体，预留空间很小。标准圆柱头内六角螺丝（如ISO 4762 M2）头部高度约2.0mm，可能顶到相邻PCB或镜头座，导致无法正常装配或壳体无法闭合。此时问题往往不在螺纹，而在头高。

Q2：M2内六角圆柱头的标准头高和头径是多少？

按ISO 4762（等效于DIN 912），M2内六角圆柱头螺丝头部直径最大为3.8mm，头部高度最大为2.0mm，内六角对边为1.5mm。这是安装空间校核时的基准值。

Q3：低头螺丝会不会影响强度或锁紧可靠性？

会，需要综合权衡。头部降低后槽深变浅，工具咬合深度减小，打滑风险上升；头径减小会改变接触面积与压紧效果。因此低头设计需按安装空间、扭矩、材料、槽型综合确定，必要时通过样品装配验证扭矩表现。

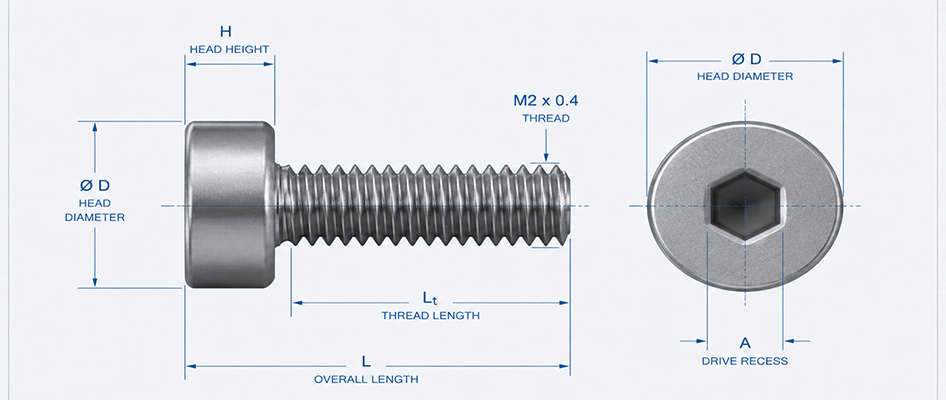

Q4：定制一颗低头微型螺丝需要确认哪些尺寸？

五个关键参数：头部高度、头部直径、驱动槽型（内六角/内梅花/微型十字）、螺纹长度、总长度。其中头部高度是空间校核的关键项；螺纹长度需按实际啮合深度设计，避免过长顶底或进入多余空间。

Q5：微型低头螺丝的定制流程是怎样的？

典型流程：图纸确认 → 样品验证 → 实机装配 → 尺寸调整 → 再确认 → 批量生产。先按客户图纸做结构评审并输出尺寸建议，样品通过实机装配验证后，再按双方确认的图纸和检验要求批量生产。

Q6：什么样的设备需要考虑低头微型螺丝？

内部空间紧凑、标准螺丝头型占用空间过大的设备，例如工业相机、机器视觉相机、光谱仪、激光检测模块、精密传感器、光学测量设备、小型成像模组。若安装位置空间紧张、邻近光路或PCB，且孔位规格已固定，就需要评估低头件。

Q7：黑色表面处理怎么选才合适？

应根据客户的光学环境、材料及耐腐蚀要求选择合适的表面处理方式。特别是靠近光路的结构，若客户提出低反射要求，应由客户根据实际光学系统进行验证。

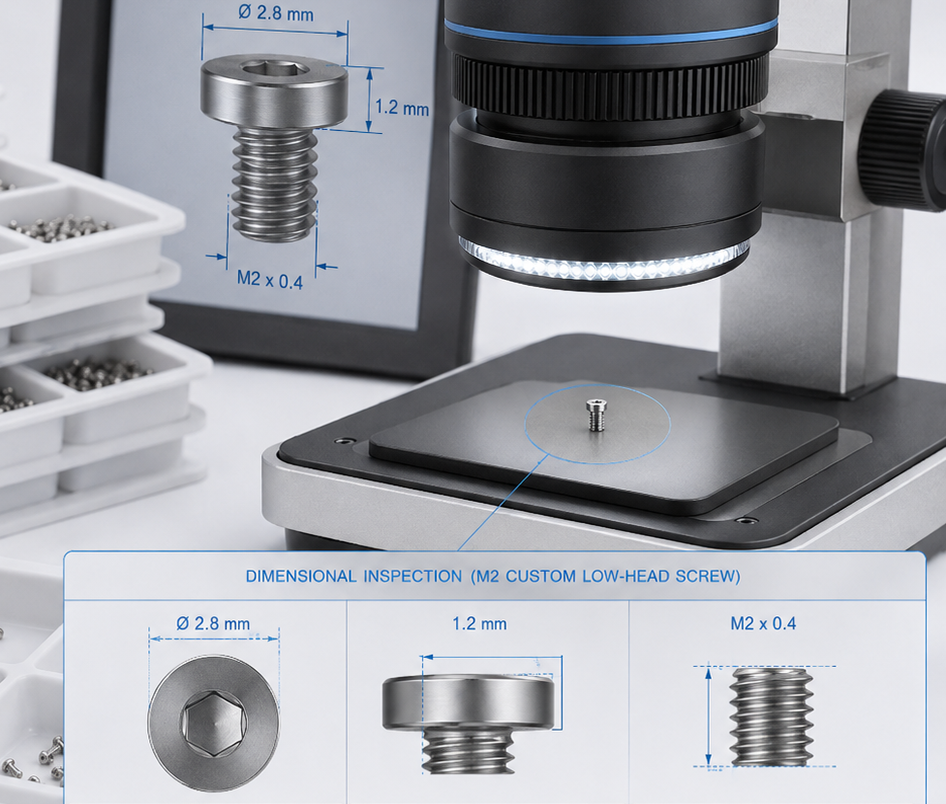

Q8：M2低头螺丝的头部高度最低能做到多少？

头部高度取决于头部直径、槽型深度、材料和热处理工艺。以M2为例，在保证基本工具咬合和扭矩传递的前提下，头部高度通常可做到1.0–1.2mm左右；若进一步降低，可能需要减小槽深或改用特殊驱动方式，装配扭矩和可靠性会明显下降，需要谨慎评估。

七、如何参与这类项目？

对于微型低头非标螺丝，深圳市世世通金属制品有限公司可以根据客户图纸，对安装空间和结构尺寸进行评审，并结合实际要求确认：头部直径、头部高度、驱动槽型、螺纹长度、总长度、材料及表面处理。

参与流程：

1. 提供图纸： 提供安装位置图纸或结构数模，明确空间与干涉约束。

2. 结构评审： 输出头型与尺寸建议，双方确认图纸及检验要求。

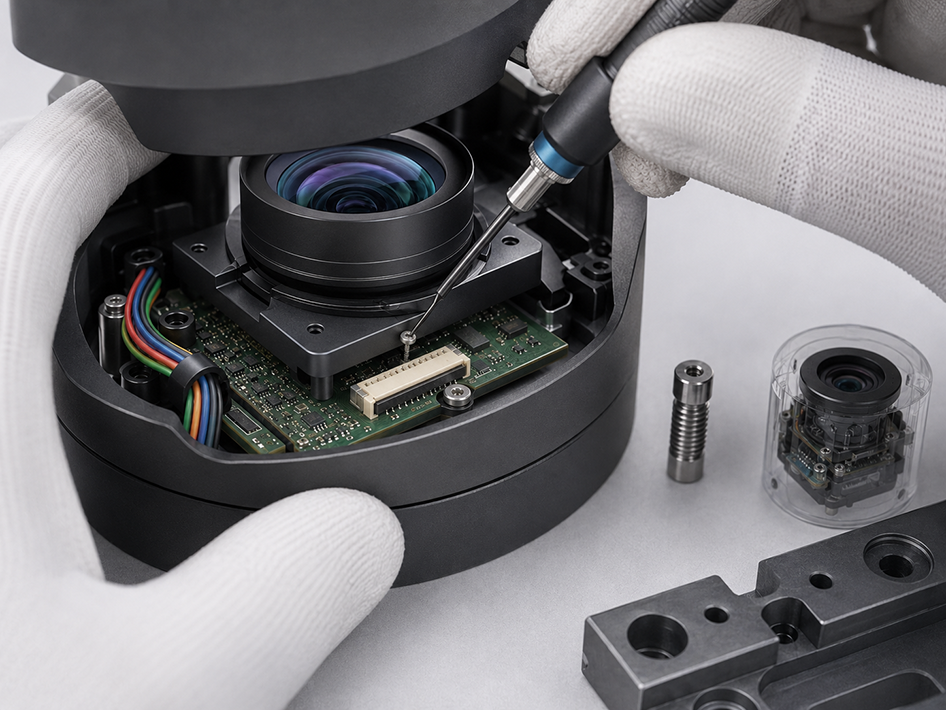

3. 样品验证： 样品实机装配，验证干涉、扭矩与工具操作。

4. 批量生产： 按双方确认的图纸与检验要求生产交付。

如果您正在处理类似安装位置，可以将安装位图纸或数模发给我们，先做一轮结构评审，确认头高、头径和槽型是否可行，再决定是否需要打样验证。

对于波前传感器CMOS模组这类狭小安装位置，解决问题的关键并非单纯寻找"更小的螺丝"，而是让螺丝的每一个尺寸都与周边空间相匹配。
