一、精密台阶定位螺丝的典型应用位置

在由基座、滑块、摆臂、连杆、限位片、弹簧、轴套和传感器安装件构成的小型运动结构中，普通螺丝往往难以满足定位与运动配合的双重需求。精密台阶定位螺丝通过将定位段（光杆）与锁紧段（螺纹）分离，能有效解决定位、限位和运动间隙控制问题。

以下四个位置，是台阶定位螺丝发挥核心作用的关键场景：

1. 微型滑块与导向组件连接位

• 工况： 滑块需沿导轨精确移动，承受侧向力。

• 普通螺丝痛点： 螺纹外径无法作为精密定位面，易导致配合间隙大、行走摆动、重复定位精度差，长期使用还会磨损孔位。

• 台阶螺丝优势： 精密光杆与配合孔形成导向或定位基准，尾部螺纹负责锁紧，确保运动平稳且定位准确。

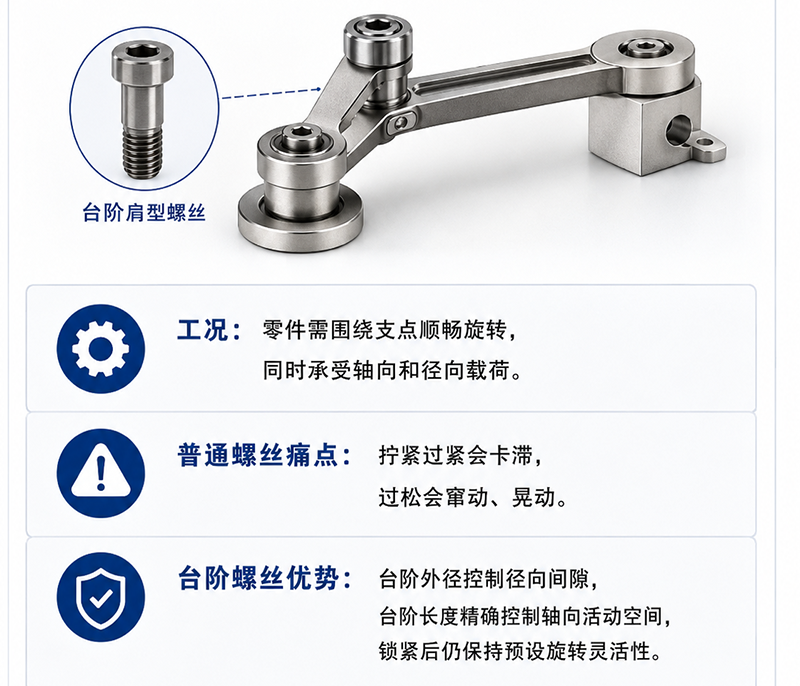

2. 摆臂、连杆和旋转支点

• 工况： 零件需围绕支点顺畅旋转，同时承受轴向和径向载荷。

• 普通螺丝痛点： 锁紧过紧则运动卡滞，锁紧过松则轴向窜动、结构晃动。

• 台阶螺丝优势： 通过台阶外径控制径向间隙，台阶长度精确控制轴向活动空间，锁紧后仍能保证预设的旋转灵活性。

3. 限位片、压片和弹簧组件

• 工况： 螺丝的锁紧高度直接决定弹簧预压力或限位行程。

• 普通螺丝痛点： 最终高度受扭矩、垫片厚度等人为因素影响大，一致性差，拆装后参数易变。

• 台阶螺丝优势： 台阶端面直接抵住安装基准面，锁紧高度由台阶长度机械决定，不受锁紧扭矩影响，确保每次装配高度一致。

4. 传感器调节座和微调结构

• 工况： 需保持传感器与目标件的固定距离，且维护后能快速复原。

• 普通螺丝痛点： 安装偏心，拆装后需重新校准。

• 台阶螺丝优势： 为调节座提供重复装配基准，减少维护后的调试工作量。

二、小型运动结构常用螺丝类型对比

三、精密台阶定位螺丝选型：关键尺寸确认清单

选型时，不能仅凭“M几×多长”，必须重点确认以下五个核心尺寸：

1. 台阶外径（d₁）：

• 决定与安装孔的径向配合。

• 过小导致晃动、磨损；过大导致装配困难、运动卡顿。

• 需结合安装孔尺寸和配合间隙确定。

2. 台阶长度（L₁）：

• 活动件的轴向间隙（摆臂、连杆）

• 压片的最终限位高度

• 轴套或垫片的安装厚度

• 最关键的尺寸之一，直接决定：

• 过长则晃动，过短则压死活动件。

3. 光杆与螺纹的连接位置（退刀槽/端面）：

• 设计需确保台阶端面能紧密贴合基准面，避免螺纹根部干涉，防止应力集中断裂。

4. 螺纹规格与螺纹长度：

• 小型结构常用：M1.6, M2, M2.5, M3, M4, M5, M6。

• 注意：部分结构只需尾部短牙，避免螺纹进入活动区造成摩擦。

5. 总长与头下长度：

• 图纸须清晰区分总长、头下长度、台阶长度、螺纹长度、头部高度等，避免误解。

四、头型与槽型的选型指南

• 内六角圆柱头： 扭矩大，批头定位稳，适合多次拆装，但头部较高。

• 低头内六角： 高度空间受限时的首选（如微型滑台、夹具）。

• 盘头十字/梅花槽： 适合批量装配，梅花槽比十字槽更耐磨损，适合自动化锁付。

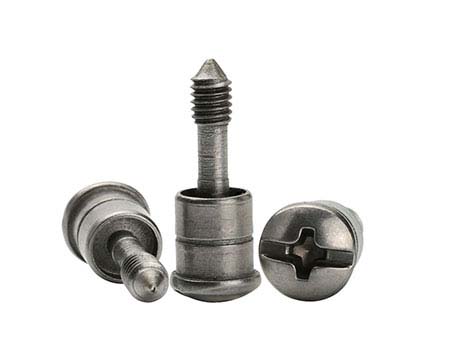

• 复合槽（一字+内六角）： 兼顾手动与工具操作，便于现场维护。

• 沉头结构： 适用于表面不允许凸起的场合，但需注意沉孔锥度也会参与定位。



五、材料选择：为何SCM435合金钢是主流？

SCM435（铬钼合金钢）经热处理后，兼具高强度、韧性和抗疲劳性，尤其适合：

• 小直径且承受反复弯曲/剪切载荷的台阶根部；

• 承受振动、冲击的摆臂与连杆支点；

• 强度需求高于不锈钢的工况。

注意： 材料强度并非越高越好，需综合权衡硬度、韧性、表面处理工艺及氢脆风险。

六、表面处理工艺及对尺寸的影响

关键原则： 图纸必须明确标注关键尺寸是“处理前”还是“处理后”尺寸。

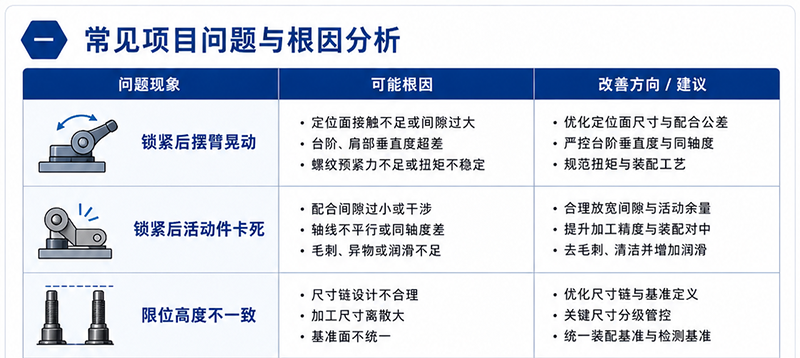

七、常见项目问题与根因分析

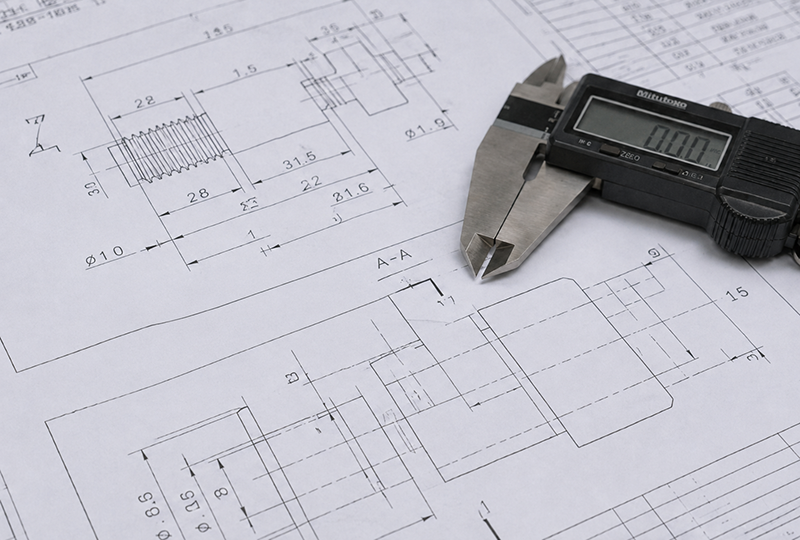

八、询价与打样前：必须提供的完整图纸信息

供应商仅凭口头描述或照片无法精准报价和制造，请务必提供：

• 完整尺寸链： 螺纹规格、各段直径、长度、槽型尺寸、过渡圆角。

• 关键公差： 台阶外径、长度、同轴度、直线度、表面粗糙度。

• 配合结构图： 安装孔径、孔深、活动件厚度、配合间隙、是否承剪。

• 材料与性能： 材料牌号、热处理要求、硬度、强度等级。

• 表面处理： 工艺类型、镀层厚度、盐雾要求、环保标准。

提示： 仅标注关键功能尺寸的公差，避免无意义地收紧所有公差，徒增成本。

九、检验、采购与确认清单

必检项目

• 台阶外径、台阶长度、头下长度

• 螺纹通止规

• 同轴度与直线度

• 表面处理后成品尺寸

• 硬度与机械性能

采购确认清单（助您高效沟通）

十、升级为台阶定位螺丝的判断标准

当您的结构出现以下征兆时，说明普通螺丝已力不从心，应考虑采用精密台阶定位螺丝：

• 螺丝锁紧后零件仍有晃动或被压死

• 不同设备间的运动间隙或限位高度不一致

• 拆装后需反复调试

• 运动中出现偏斜或卡滞

• 螺纹与安装孔直接摩擦，孔位磨损

• 螺丝根部经常弯曲或断裂

• 设备重复定位精度漂移

核心价值： 精密台阶定位螺丝通过明确分工——螺纹负责锁紧，光杆负责定位，端面负责限位，台阶长度控制间隙——将“紧固件”升级为“精密功能零件”，从根本上解决运动结构的稳定性问题。

对应产品推荐

• SCM435内六角精密台阶定位螺丝：适用于滑台、摆臂、连杆等主流定位场景。

• 低头内六角台阶螺丝：专为高度空间受限的紧凑型设备设计。

• 尾部短牙轴肩螺丝：专为活动件转轴、支点和间隙控制优化。

• 多级台阶非标螺丝：满足多层装配、复合定位的复杂结构需求。

• 带复合槽台阶螺丝：便于人工调节与现场维护。

• 不锈钢精密台阶螺丝：适用于防锈、洁净或非磁性特殊环境。

结语： 在小型运动结构中，请将精密台阶定位螺丝视为一个定位功能零件，而非标准件。从明确安装位置、配合关系、受力状态到材料与公差，每一步的精确确认，都是设备长期稳定运行的基石。
