便携储能机箱贯穿长螺丝：总长对了，为什么还是装不上？

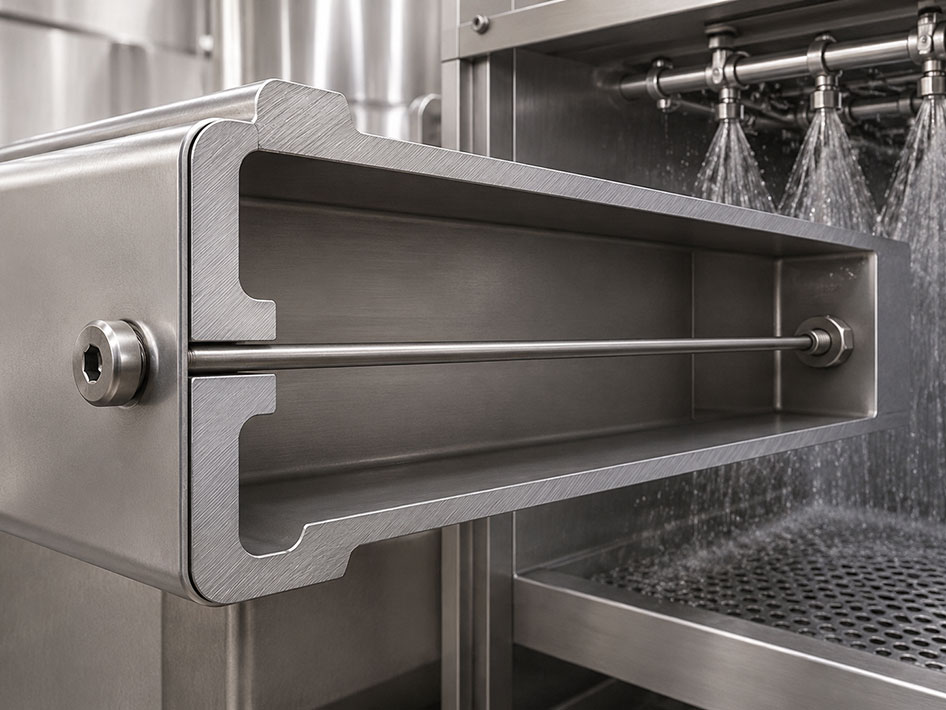

便携储能（户外电源）的机箱里，有一类螺丝容易被忽略，却卡着整个装配：一穿到底的贯穿长螺丝——从底壳穿过整个电芯与逆变模块堆叠，把上盖拉紧。

它不承担信号，也不露在外面，但只要它的长度、光杆段或牙段落点对不上，装配线上就会立刻出现三种现象：穿不过去、拧不紧、压不实。

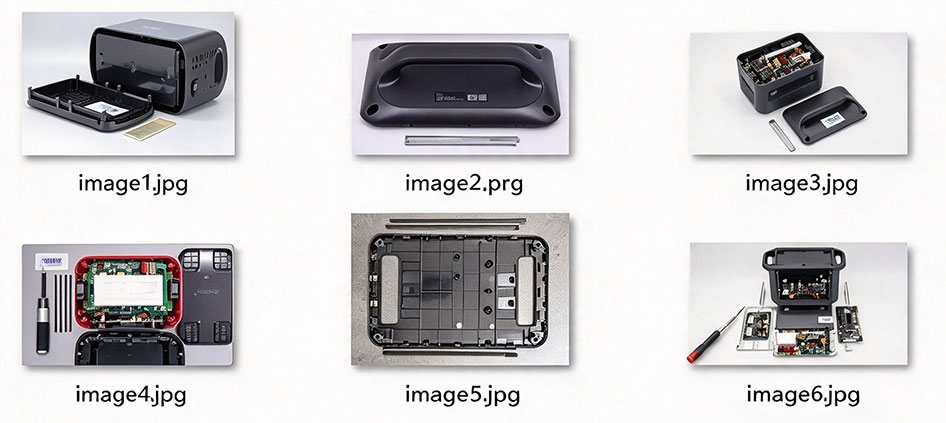

我们拆解对比了六款在售机型的这一个位置，发现一件很说明问题的事：同一个功能位置，六款机型的长螺丝长短相差数倍，头型和螺纹形式也几乎各不相同。

一、案例：六款便携储能的壳体长螺丝实测

以下数据来自六款整机的拆解实拍照片，按图片中的螺杆与机身比例换算。

关于数据的边界：表中的“比例”是同一批照片内的相对换算值，不是毫米尺寸，只用于六款机型之间的横向比较，不能当作任何一款螺丝的实际长度，也不能直接从这几张图反推出规格。

从这组对比里可以读出三件事：

1. 同一个功能位置，没有通用件。 最长与最短机型的相对比值相差约 4.5 倍。这不是设计失误，而是每个机型的内部堆叠高度不同：电芯层数、BMS 与逆变板的布局、上盖与底壳之间的空腔高度，都会直接改变这根螺丝要跨过的距离。

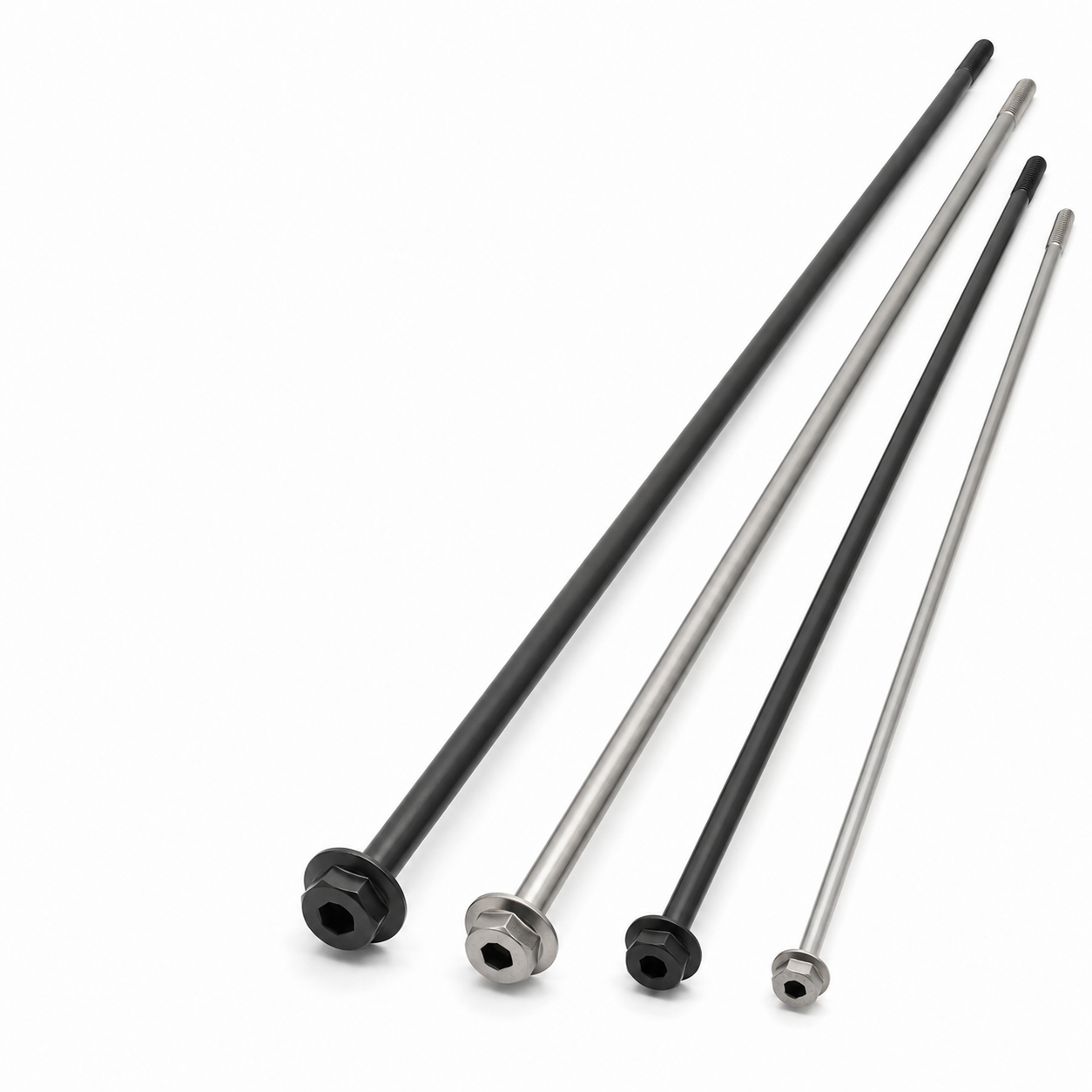

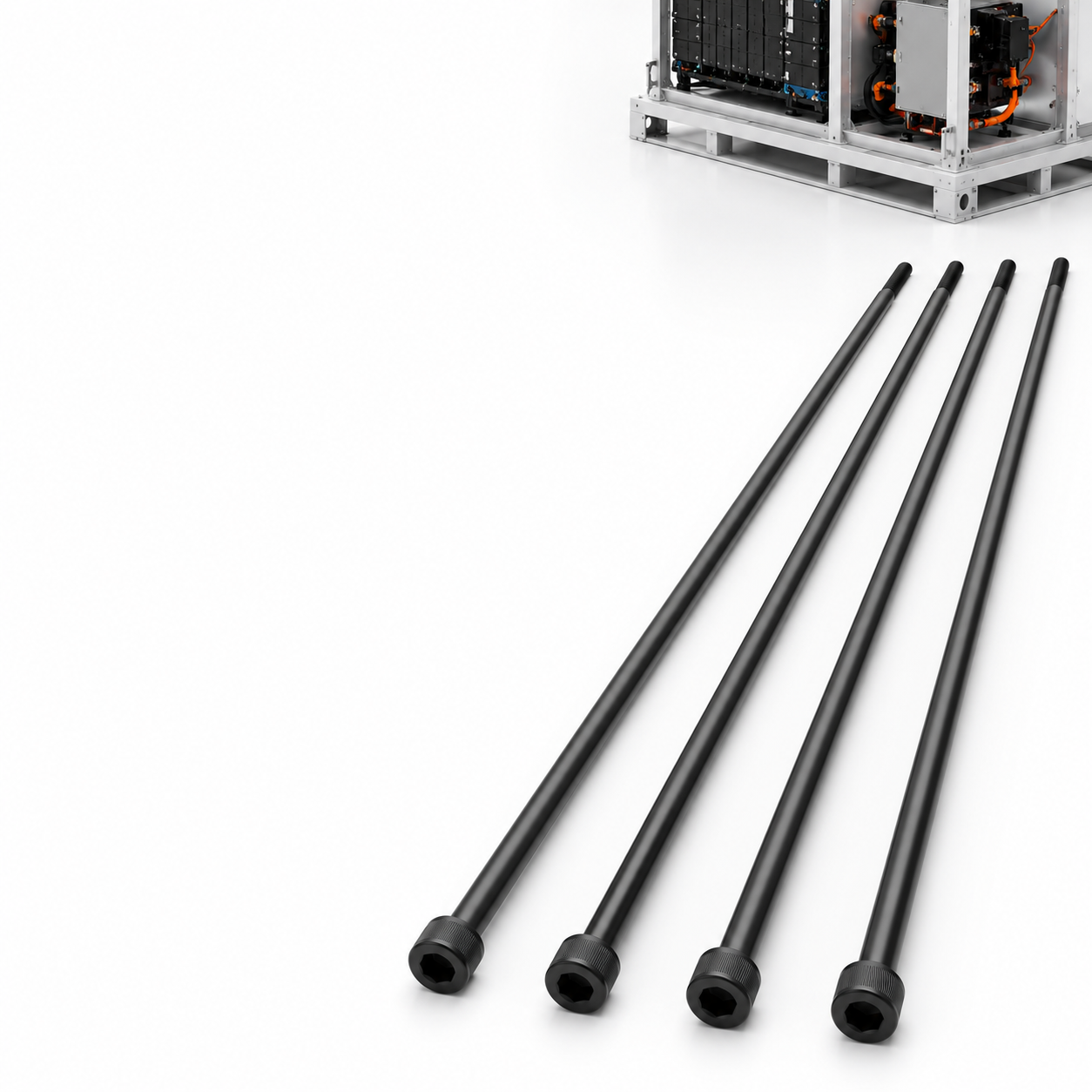

2. 螺纹形式不统一。 六款里既有通丝全螺纹，也有“内六角头 + 长螺纹段”的半牙结构；头型覆盖了十字沉头、十字盘头、圆柱头内六角。这说明各家在装配节拍、工具空间和外观要求上的取舍并不一致。

3. 数量也不同。 有一款在同一个位置用了 9 根，其余多为 4 根。数量、跨距和压紧均匀性是一组联动条件，不能只看单根长度。

二、痛点拆解：总长对了，为什么还是装不上

在便携储能机箱这个位置，最常见的失败并不是“长度差几十毫米”，而是总长量对了，仍然装不上。落到产线上通常是下面四种现象之一。

现象一：穿不过去，或穿到一半开始卡

底壳→ 模块堆叠→上盖之间往往有多层孔。如果长杆直线状态不稳定，或者光杆直径与实际通孔配合不匹配，多孔累积偏差就会让螺丝在中间某个孔卡住。

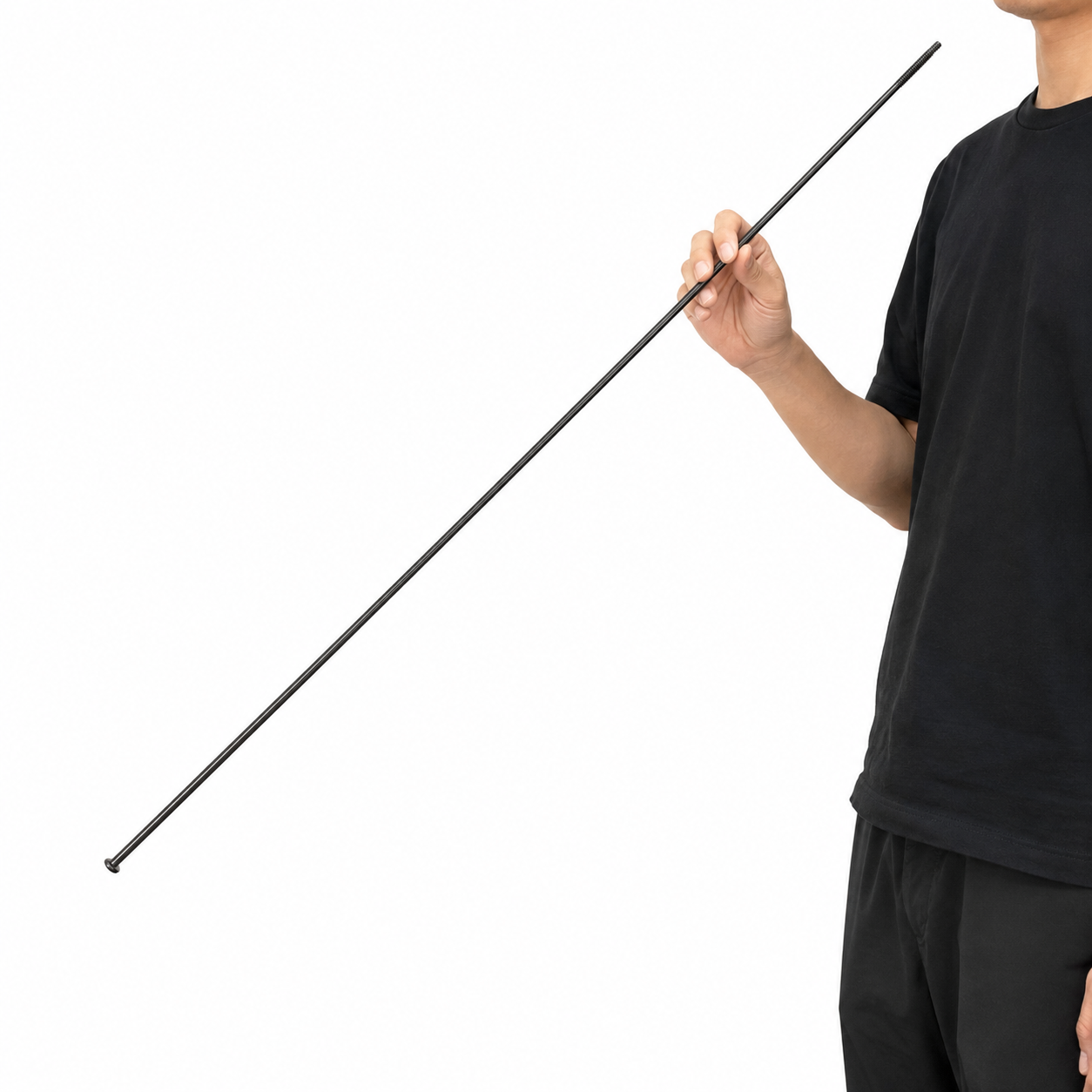

对应方案：冷镦一体成型保证同心度±2°；细长件（M3 以下且长度较长）对原料直线状态、成型、表面处理、搬运和包装都更敏感，需要单独评估。

现象二：螺纹提前进入了中间孔

这是“光杆段和螺纹起点没定义清楚”的典型后果。图纸只标了总长和牙长，生产端按总长做出来，装的时候螺纹牙峰先碰到中间孔壁，穿孔阻力骤增，甚至在孔口刮出毛刺。

对应方案：总长必须拆成 头下长度、光杆长度、螺纹起点、有效牙长、过渡段 分别确认尺寸与公差，让牙段落在真正需要啮合的锁紧位置。

现象三：拧紧了，其实是“假锁紧”

尾端螺纹段过长，锁紧后尾端顶住底壳或内部器件，扭矩已经到值，但壳体并没有被真正压紧——这就是假锁紧。长时间运行后表现为壳体异响、密封件压缩量不足、局部进水进尘。

对应方案：缩短总长或缩短尾部螺纹段，使锁紧后尾端与底部保留安全间隙；头型按空间选低头内六角或内梅花，减少顶部占用。

现象四：有效牙长不足，担心滑牙

另一种相反的失败：为了避开干涉把总长缩短，结果螺纹进入螺母或内螺纹孔的有效啮合长度不够，承载面积不足，出现滑牙或拉脱风险。

对应方案：不要把整根杆部改成全牙。保留光杆导向段，只在最终锁紧区增加螺纹长度，设计螺丝螺纹部分长度，让螺纹充分进入啮合区。

三、结构对策：把“总长”拆成五个功能段

便携储能机箱这个位置的螺丝，本质是一个分段尺寸链问题，而不是一个长度数字问题。按下面五个段分别定义，前面四种现象基本都能在设计阶段消掉。

牙长：先按实际啮合范围定，不按图纸长牙直接做

半牙长螺丝在不影响装配、锁紧或调节功能的前提下，通常优先建议把有效牙长控制在 30 mm 以下，常见优化区间为 20–25 mm。

超过约 30 mm 仍可制造，但长螺丝合模缩杆通常无法直接形成这么长的搓牙预制段，基本需要增加车加工，把尾端区域先车到对应的搓牙坯径 / 碾造径，再进行搓牙。这里用的是搓牙坯径，不是成品螺纹底径，两者不是同一个概念。

牙长越长，车削、装夹、搓牙和变形控制的成本越高。所以第一步应该先确认：实际锁紧、调节或啮合的工作范围到底有多长？图纸上的牙长是否全部都在使用？

杆径：先问它有没有真实配合功能

长螺丝的杆径分“大杆”和“小杆”两条路线：

• 小杆：无牙杆径与对应螺纹的搓牙坯径基本一致；

• 大杆：无牙杆径与螺纹公称直径基本一致；明显大于螺纹公称直径时属于台阶大杆。

同规格、同材质的记录可用于方案比较，例如 M5 碳钢大杆 4.80 mm / 小杆 4.35 mm；M6 合金钢大杆 5.80–5.90 mm / 小杆 5.25 mm；M8 碳钢大杆 7.85 mm / 小杆 7.05–7.10 mm。

判断顺序：先确定杆部是否用于定位、导向、承载或过孔，再核对客户允许的成品杆径范围、配合孔、螺纹规格及螺距。如果杆径不承担这些功能，改用小杆路线可以减少或避免开模，同时降低材料消耗和单件重量；如果它承担定位、导向或承载功能，就必须保留功能尺寸，不能为了省成本改小。

一体长杆：不靠焊接接长

长螺丝的头部与长杆采用合模冷成型制造，不通过焊接把两段短杆拼成长杆。这一点对贯穿结构尤其重要——焊接接头本身会成为长杆上的一个不连续点。

需要提前知道的是：合模长螺丝头部下方与杆部过渡处，通常存在约 0.2–0.4 mm 的合模线，属于正常成型痕迹，一般不影响装配。如果这个位置涉及可见外观、贴合、定位或密封要求，可以在打样前按图纸评估增加去除或局部修整工序。

四、换型场景：同系列不同长度，怎么一次做完

便携储能的 SKU 迭代很快：300W、600W、1200W、2200W 往往是同一套结构平台，只是电芯节数和模块堆叠高度不同。这意味着同一个位置的贯穿长螺丝会长出好几个规格。

对应的做法是把它当作同族规格来管，而不是每次当新品重新做：

• 长度区分规格，但螺纹规格、头型、槽型和表面要求在同一产品家族内保持一致；

• 用图号 / 版本号控制复购，避免设备改版后旧规格被直接沿用；

• 各机型的总长、头下长、光杆长、螺纹起点和有效牙长分别在图纸上单独标注。

这样做的直接好处是：换型时不用重新讨论头型和工具空间，只需要重新确认跨距与牙段落点。

五、量产阶段要盯的三件事

长度已经非标的长杆件，量产风险不在“做不出来”，而在“做出来但不直、不匀、运到客户端变弯”。

1. 直线状态：长料上线前先做专门校直；成型完成、表面处理完成及最终包装前分别检查杆部直线状态。

2. 高强度件的热处理：8.8 级及以上（含 8.8 级）使用专门订购的高强原料，并按目标等级进行整根热处理；热处理时使用专用保护套支承和约束长杆，在已验证工艺下热处理过程兼具保持 / 辅助校直作用，不把“热处理后必然弯曲”视为正常结论。电镀项目按规定评估氢脆风险并配套除氢。

3. 防弯包装：长件按长度和结构配置防弯支承、螺纹保护，可采用纸箱、托盘或定制木箱，降低“出厂检验合格、到现场却装不上”的风险。




六、常见问题（FAQ）

Q1：只给总长和牙长，能不能直接报价？ 不建议。只按长度报价容易漏掉结构条件。至少需要确认头下长、光杆长、螺纹起点、有效牙长、杆径、配合孔、头型 / 槽型和表面要求。长螺丝的大杆结构通常需要开模，更不能只按图纸上的杆径直接报价。

Q2：图纸牙长 80 mm，能不能照做？ 可以做，但通常需要增加尾端车加工。更合理的做法是先确认实际锁紧范围。已有项目中，M5×800 碳钢杯头内六角半牙长螺丝在确认实际锁紧范围约 30 mm 后，建议牙长改为 30–32 mm。该数值以该项目的装配条件与客户确认为前提，其他规格按自己的啮合长度重新确定。

Q3：M1.4 到 M12 都能做多长？ 长螺丝按 M1.4–M12、产品族长度 2–2000 mm 评估，其中 200–600 mm 为常见长规格需求区间。搓牙 / 滚牙工序最大 200 mm 与车削 200–300 mm 属于工序边界，不等于整支长螺丝的总长上限；加工区段、工件总长及有效牙长必须分别确认。

Q4：长度公差能给多少？ 总长超过 400 mm 的长螺丝，部分项目可参考 +0 / -2 mm；部分项目根据图纸、长度、结构及装配要求采用 ±2 mm。最终公差以确认图纸为准。超长件若坚持更严公差，会增加端部车削、磨削等二次加工，装夹、加工时间和变形控制成本都会明显上升。

Q5：头部和杆部同不同心？ 要分清两个不同的项目：头杆轴线的角度偏差与横向偏移不能互相替代；部分项目曾按头杆方向关系记录“±2°”，这是角度表述，不能直接视为标准同轴度或同心度公差。客户图纸若有同轴度、跳动或穿孔要求，应单独确认基准、单位、方法与验收限值。此外，长杆是否弯曲需要单独检查。

Q6：防腐能做到什么程度？ 对于适用且有对应验证依据的长螺丝防腐方案，可表述为“盐雾测试超过 300 小时”。这一口径不代表任意长度、直径、材料或表面处理都能保证相同结果。长件镀层均匀性更难控制：长度增加后，挂具接触、电流分布、头端与尾端及杆部中段的施镀条件可能不同；若一味延长电镀时间以满足中段膜厚，两端可能过厚，导致光杆配合、头下贴合或螺纹装配困难。普通发黑 / 煲黑本身不作为高盐雾防护方案。

小小的贯穿长螺丝，直接决定便携储能整机结构稳定性。在同平台多 SKU 便携储能快速迭代场景下，做好长螺丝杆径选型、冷镦成型、热处理校直、防弯包装管控，能够提前规避量产装配卡点，改善户外电源壳体密封、异响、防水防尘等长期可靠性问题。
