储能柜薄钣金盖板压痕？非标大法兰螺丝选型与工艺

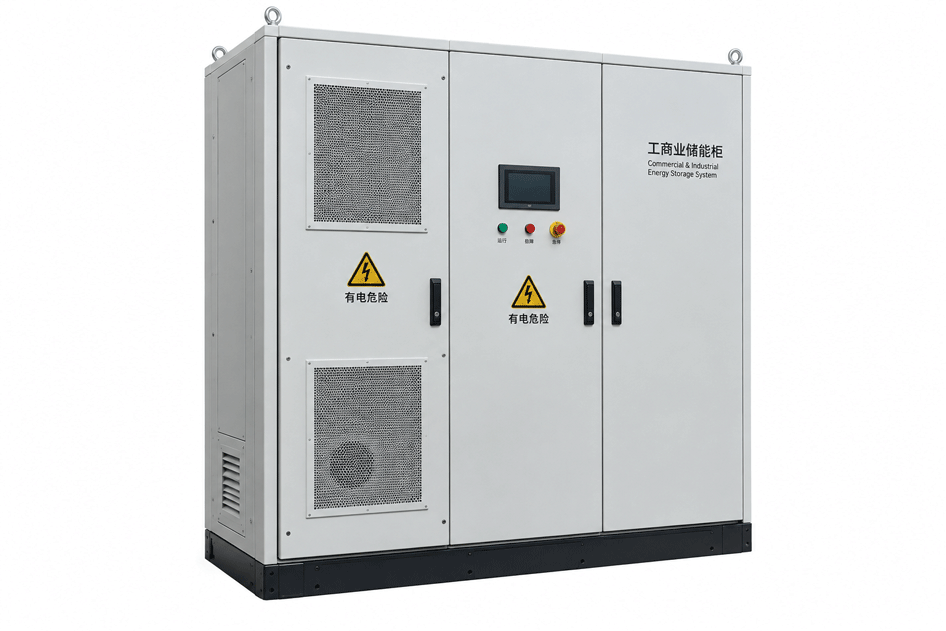

工商业储能柜的检修盖板通常需要兼顾固定与后期拆装。为了方便安装，盖板上可能预留较大的通孔或长圆孔。可一旦螺丝头部覆盖范围不足，拧紧后就容易出现两种情况：一侧孔边露在螺丝头外，或者孔口周围被压出一圈痕迹。

遇到这种连接问题，世世通会优先考虑头部的支承方式。采用非标大法兰螺丝，可以按照实际孔位扩大头下承压区域，在覆盖安装孔的同时，改善薄板锁紧时的局部受力。

一、螺丝已经拧紧，薄板为什么还会被压伤？

普通螺丝锁紧后，夹紧力会通过头下支承面传递给盖板。对于较大的安装孔，螺丝头部下面有一部分空间是空的，真正承受压力的是孔边周围的接触区域。若使用长圆孔，螺丝装配位置向一端偏移，另一侧的有效支承范围还可能进一步缩小。

这就涉及一个关键指标：有效承压面积。当接触面积偏小，夹紧力集中在狭窄的孔边，局部接触压力增大，薄钣金更容易出现压痕。单纯提高锁紧扭矩，反而可能让这个问题更加明显。

二、非标大法兰螺丝，具体怎样改善孔边支承？

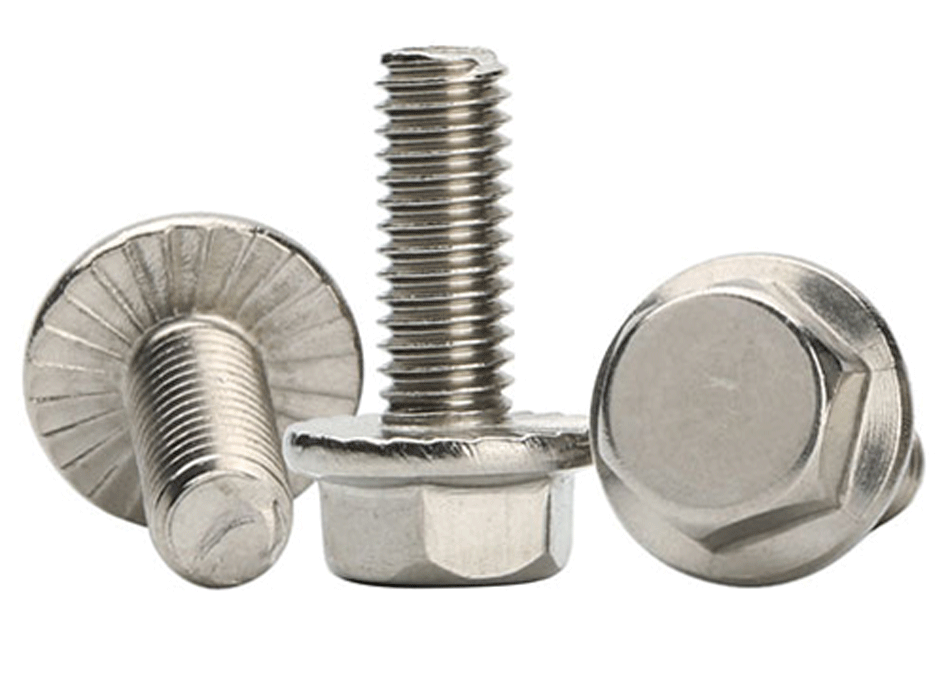

大法兰螺丝把较宽的支承面直接设计在头部下方。与头径较小的螺丝相比，法兰可以越过安装孔边缘，把夹紧力传递到更宽的盖板区域，从而降低孔边的局部接触压力。对于孔径较大或存在装配偏移的盖板，还能通过定制法兰外径，增加孔边覆盖范围。

真正做结构设计时，不能只报一个“加大头径”的尺寸。世世通需要结合安装孔最大尺寸、孔位偏移范围、盖板厚度和周边折边空间，确定法兰外径与厚度；同时优化头下过渡圆角和支承面平面度，让法兰底面贴合盖板，不在孔口形成额外的局部顶压。

长圆孔存在装配偏移时，法兰外径怎么确定？

例如某储能柜检修盖板厚1.5mm，长圆孔宽6mm、总长12mm，螺丝中心沿孔长方向允许偏移±1.5mm。如果只按6mm孔宽确定螺丝头径，就会忽略长圆孔端部的覆盖要求。

当螺丝偏向长圆孔一端时，螺丝中心到另一端孔边的最远距离为12÷2＋1.5＝7.5mm。如果希望在这一位置仍保留至少1mm的名义覆盖余量，法兰半径就要达到8.5mm，外径至少为17mm。考虑到盖板折边允许的法兰外径上限为20mm，可以先选择Ø18mm的方案进行评估，此时最不利端仍有约1.5mm的名义覆盖余量。

这一步先确认的是法兰能否覆盖孔位。接下来，再结合盖板厚度和实际锁紧条件，确定法兰厚度、头下过渡圆角与支承面要求，并通过装配检查确认孔边的受压状态。

三、头部做大以后，冷镦工艺需要怎样调整？

法兰要覆盖更大的孔位，头部直径往往会明显大于螺杆直径。对冷镦成型来说，头径与杆径的比例越大，材料向法兰边缘流动的要求通常越高。如果一次镦粗的变形量过大，宽而薄的法兰边缘就可能出现充填不足，头部也可能发生偏心、翘曲或裂边。

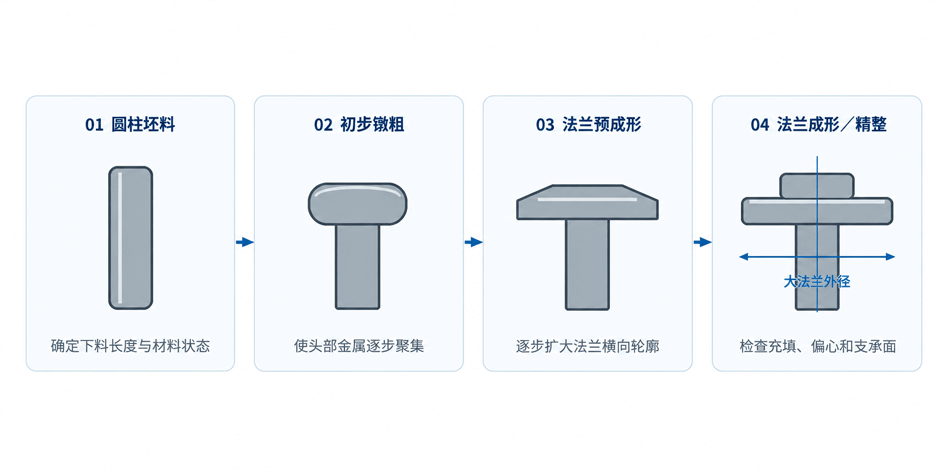

这类高难度大头结构，世世通会结合材料塑性、头杆比、法兰厚度及生产数量评估成型路线。例如采用多工位预成形，让材料分阶段向头部区域流动，再根据支承面的要求进行必要的局部精整。这样既能改善法兰轮廓的充填情况，也有利于控制头杆同轴度和头下支承面的形状。

四、成品做好后，如何确认它适合这块盖板？

首先检查法兰外径、厚度、支承面平面度、头杆同轴度，以及边缘是否存在裂纹或毛刺。随后还需要配合客户的实际盖板和连接件进行装配确认。

特别是有长圆孔或孔位调整余量的结构，应检查不同安装位置下的孔边覆盖情况；按规定装配条件锁紧后，再观察盖板是否产生超出要求的压痕或变形。若检修盖板需要反复拆装，还应确认螺纹旋合和孔边状态能否满足维护要求。

五、非标大法兰螺丝定制常见问题（FAQ）

1. 原有螺纹规格不变，可以只定制大法兰头部吗？

可以优先保留原有螺纹直径、螺距和长度，将调整重点放在法兰外径、头部厚度及头下支承面上。这样有利于沿用设备原来的螺纹连接位置。定制时需要结合盖板折边、相邻零件和装配工具，确认加大的头部留有足够空间。

2. 大法兰螺丝可以替代原来的平垫圈吗？

如果原来的平垫圈主要用来扩大承压面积，可以将这一功能整合到一体式大法兰头部，减少单独放置垫圈的装配步骤，也方便检修时管理零件。设计时应参考原垫圈的支承范围；若垫圈还承担密封、绝缘或专门的防松功能，则需要另外保留相应措施。

3. 安装空间有限，大法兰螺丝可以做成低头结构吗？

可以根据设备允许的突出高度，设计大法兰低头螺丝，在增加头下支承范围的同时减少头部占用空间。头高确定后，还需要同步匹配驱动槽型、槽深和实际装配扭矩，使批头能够可靠啮合，避免因头部过薄影响拧紧操作。

4. 采购定制大法兰螺丝，需要提供哪些尺寸和资料？

建议提供原螺丝图纸或样品、螺纹规格、盖板厚度、安装孔直径或长圆孔尺寸、孔位调整范围，以及头部允许的最大外径和高度。若同时提供局部装配图、材料要求、锁紧条件和采购数量，世世通就能更有针对性地评估法兰结构与冷镦加工方案。

结语

大法兰螺丝定制的关键，是让头下支承面适应实际安装孔和薄板结构，再选择可稳定生产的成型工艺。结构设计与装配验证配合好，才能让改进真正落实到设备上。

如果您的设备也存在薄板压伤、安装孔覆盖不足或大头螺丝成型困难等问题，可以提供螺丝图纸、板厚、安装孔尺寸及装配要求，与世世通沟通非标螺丝定制方案。
