医疗设备为什么需要非标螺丝？标准件难以适配的5种装配情况

医疗设备使用非标螺丝，并不是因为标准螺丝质量不够，而是部分安装位置对头部高度、杆部结构、定位精度或拆装方式有特殊要求。

例如，有些安装位置对螺丝头部高度有限制，有些要求螺丝杆部同时承担定位功能，还有些涉及反复拆装和防脱要求。

医疗设备螺丝的选型顺序应该是：先确认设备安装位置和装配问题，再检查现有标准规格能否满足，最后根据实际限制确定是否需要非标定制。

以下结合5种具体装配情况，分析标准螺丝可能遇到的限制，以及非标螺丝可以通过哪些结构调整满足装配要求。

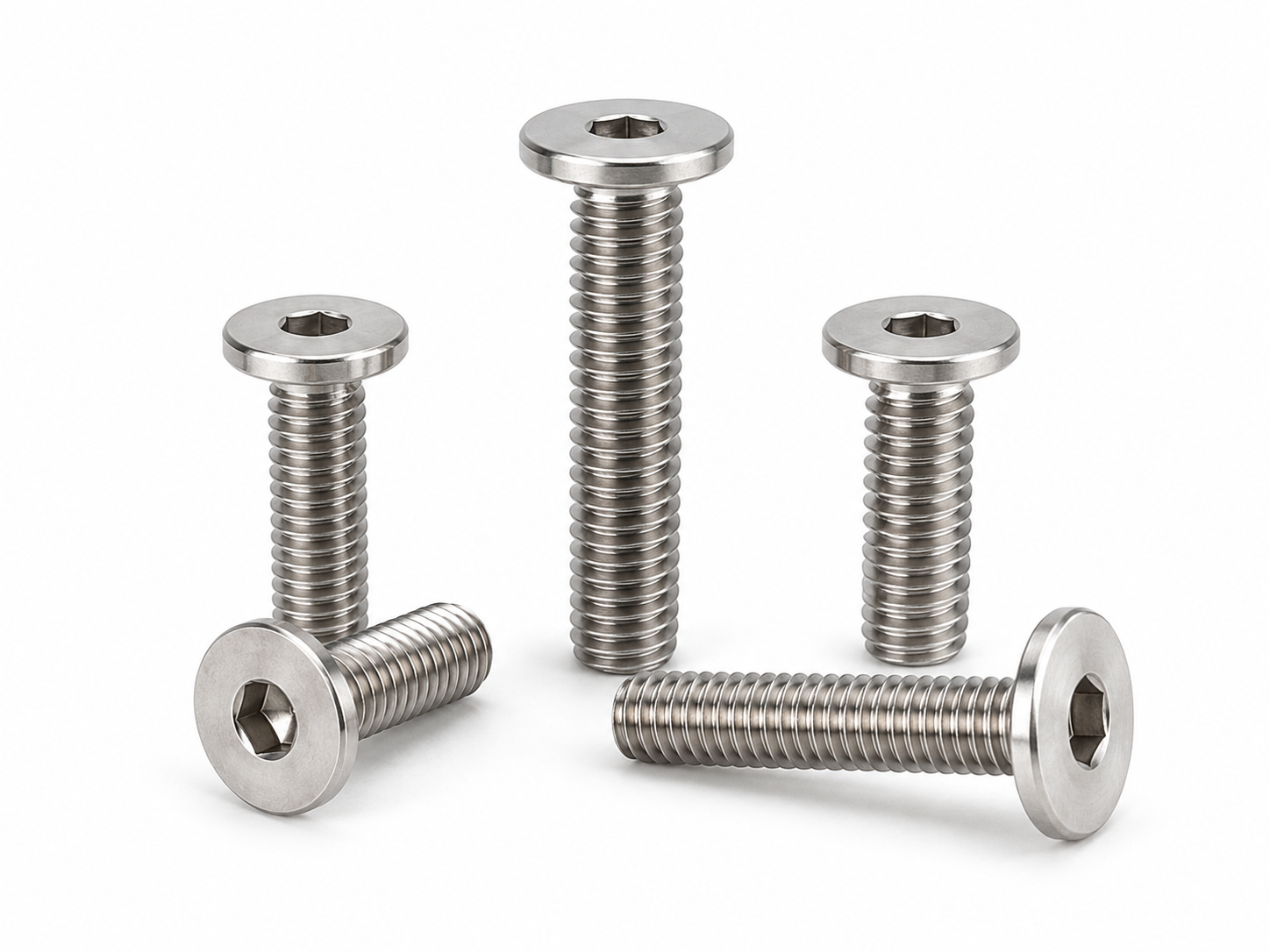

一、安装高度受限：内窥镜设备为什么需要非标低头螺丝？

内窥镜设备内部的部分光学模块固定座、连接支架，周围可能布置线路板、壳体或其他精密零件，留给螺丝头部的安装高度有限。

当螺丝头部高于允许空间时，可能与相邻零件发生干涉，导致模块无法正常安装，或者外壳闭合后产生接触。

这类问题首先要确认的是头部限高，而不是直接缩短螺丝长度。如果现有标准低头螺丝仍无法满足安装尺寸，就可以考虑非标低头螺丝。

非标低头螺丝需要调整哪些尺寸？

需要注意，非标低头螺丝并不是头部越薄越好。减小头高可能压缩驱动槽的加工空间，还可能影响头部承载能力，因此需要同时验证槽深、头部强度和实际装配扭矩。

二、连接还需要定位：医疗影像设备为什么使用非标台阶螺丝？

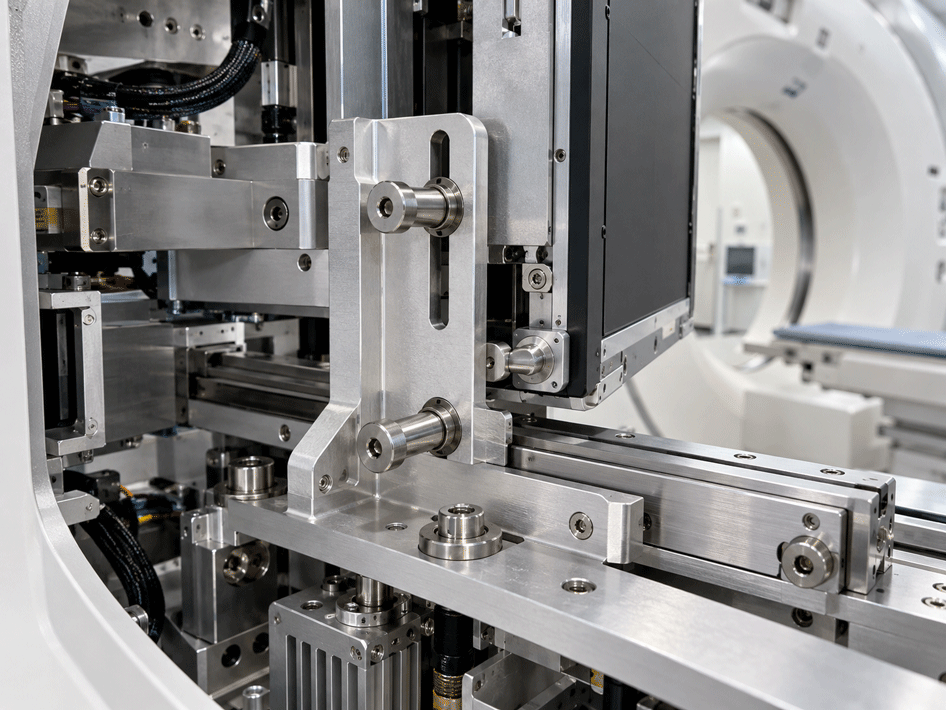

医疗影像设备中的部分探测器调节支架，需要保持连接件之间的相对位置。当设计要求由螺丝杆部提供定位时，普通全螺纹螺丝未必能满足要求。

原因在于，螺纹与安装光孔之间通常存在间隙，螺纹牙型也不是专门用于精密定位的配合表面。如果连接位置需要控制径向间隙，就应单独考虑定位结构。

非标台阶螺丝可以把定位段与紧固段分开：光滑台阶段与安装孔配合，末端螺纹负责连接紧固。

台阶螺丝的关键不是多一个台阶，而是配合尺寸

如果台阶直径与安装孔的间隙过大，仍可能出现径向晃动；如果配合过紧，则可能增加装配难度。

因此，定制时需要重点确认台阶直径、台阶长度、安装孔尺寸、配合公差及形位要求。

对于需要重复拆装的探测器支架，还应考虑安装孔加工精度与整体连接结构的刚度。台阶螺丝能够提供定位配合，但不能单独消除全部装配偏差。

三、检修盖板反复拆装：为什么需要非标松不脱螺丝？

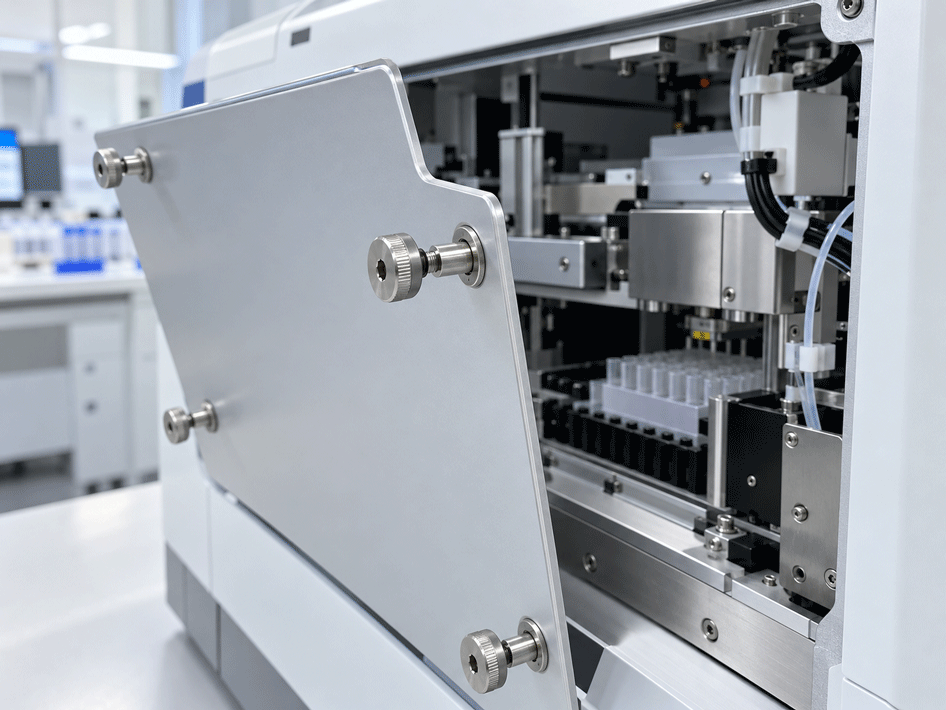

体外诊断设备的部分试剂仓盖板、内部维护面板，需要在清洁、检查或更换部件时反复开启。

使用可完全拆离的螺丝时，维护人员需要单独保管紧固件。如果螺丝落入设备内部，可能增加查找和清理的工作量。

对于这类位置，可以采用松不脱螺丝与盖板防脱结构配合，使螺丝在退出连接螺纹后，仍保留在盖板上。

非标松不脱螺丝主要调整什么？

如果标准松不脱螺丝无法匹配现有盖板厚度、孔径或维护空间，需要根据安装结构调整以下尺寸：

• 缩径光杆：根据盖板厚度、通孔和防脱方式确定直径及长度。

• 末端螺纹：匹配连接孔规格和有效啮合要求。

• 头部与槽型：适应维护工具的操作空间。

• 防脱配合：根据挡圈、限位孔或其他保持结构确定活动范围。

需要特别注意，缩径光杆并不等于完整的防脱机构。松不脱效果必须结合盖板孔和相应的防脱结构进行验证。

四、内部连接尺寸较小：医疗设备为什么需要非标微型螺丝？

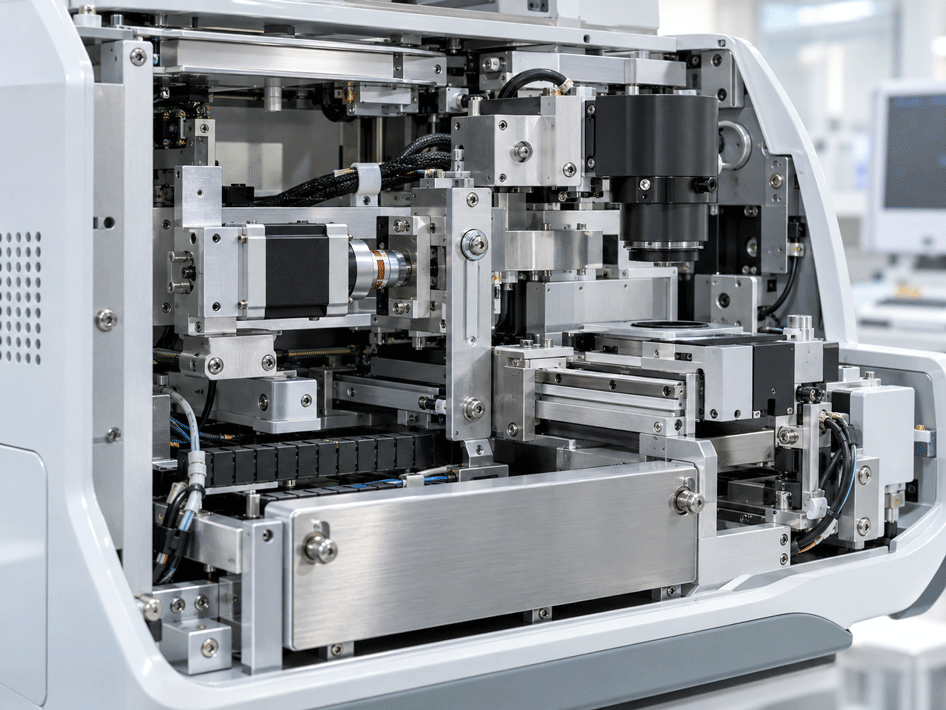

部分微创手术器械的非植入式操作模块、医疗检测设备内部精密组件，安装孔较小，周围还可能布置传动件、线路板等零件。

对于这些安装位置，标准微型螺丝即使螺纹规格合适，也可能出现头径偏大、螺丝过长或驱动槽与装配工具不匹配的问题。

例如，固定座的螺纹孔已经确定，但螺丝头部需要避开附近的精密零件，此时可以按照装配图纸评估非标M1、M1.2或M1.6微型螺丝。

微型螺丝为什么要特别关注槽深和头厚？

微型螺丝头部尺寸较小，驱动槽占据的空间比例相对较大。槽深过浅，可能影响批头啮合；槽深过大，则会减小头部剩余壁厚。

因此，定制微型螺丝不能只确认螺纹直径和总长，还应同步控制头径、头高、槽型尺寸、加工公差和装配扭矩。

对于批量使用的微型紧固件，关键尺寸的一致性也应纳入检测要求，避免因尺寸波动影响装配。

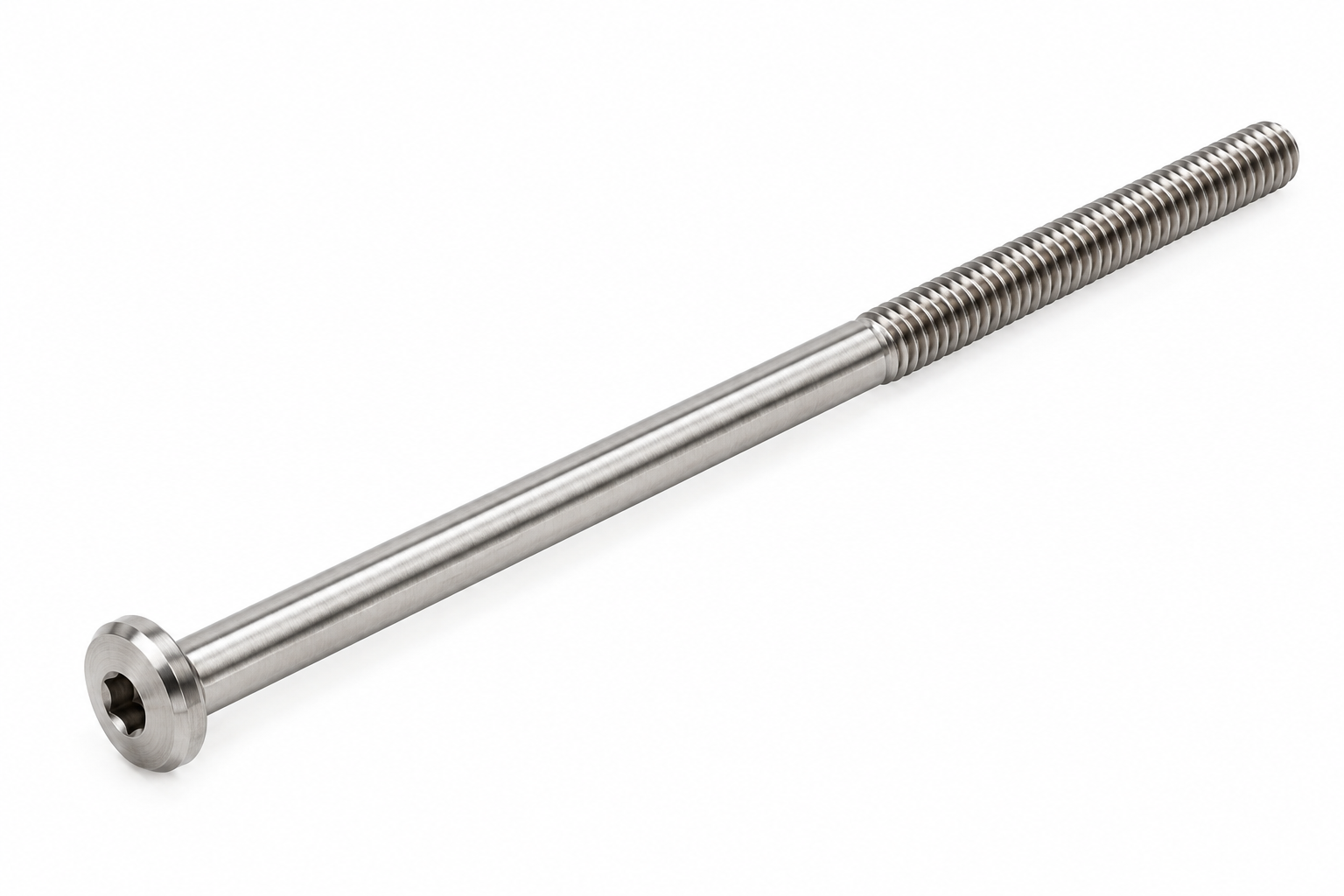

五、连接距离较长：医疗影像设备为什么需要非标长半牙螺丝？

在部分固定式DR医疗影像设备的立柱连接架、内部支撑结构中，螺丝可能需要穿过多个连接件，完成较长距离的固定。

这类长半牙螺丝与前面的台阶螺丝不同：台阶螺丝解决的是定位问题，长半牙螺丝解决的是长距离穿孔连接问题，两者杆部结构不同。

如果标准螺丝的总长或螺纹段位置不合适，可能出现有效啮合不足，或需要光杆配合的安装孔内落入螺纹段等问题。

对于需要光杆穿过连接孔、末端螺纹完成紧固的结构，可以考虑非标长半牙螺丝。

长半牙螺丝的光杆和螺纹应该怎么确定？

对于较长的非标螺丝，还需要关注杆部弯曲、螺纹质量及关键尺寸公差，避免因直线度不足影响穿孔装配。

但如果连接位置没有光杆配合或定位要求，标准全牙或半牙螺丝仍可优先评估。

六、医疗设备什么时候需要非标螺丝？

是否需要定制，关键是判断现有标准规格与实际装配条件之间存在哪些不匹配。

判断顺序是先确认安装条件，再确定关键尺寸，最后评估加工工艺和材料。如果标准件能够满足尺寸、连接强度及使用环境要求，就不必仅因为设备属于医疗行业而进行非标定制。

七、医疗设备非标螺丝常见问题FAQ

1. 医疗设备非标螺丝和标准螺丝有什么区别？

主要区别不是质量高低，而是规格和结构是否匹配实际装配。标准螺丝适用于符合其规格要求的连接；如果安装空间、定位、防脱、尺寸或长度有特殊要求，且现有标准规格无法满足，可以考虑非标定制。

例如，内窥镜内部空间不足时可评估非标低头螺丝，影像设备需要定位与紧固配合时可考虑非标台阶螺丝。是否需要定制，应根据具体装配条件判断。

2. 医疗设备非标螺丝定制需要提供哪些参数？

实际询价时，建议提供产品图纸、螺纹规格、头型槽型、总长、材料、尺寸公差、表面处理及采购数量。

如果涉及低头、台阶、松不脱或长半牙结构，还需要明确头部高度、台阶直径、缩径光杆长度或有效螺纹长度。建议同时提供安装位置及配合零件信息，便于评估结构可行性。

3. 医疗设备非标螺丝可以按图纸加工吗？如何询价？

可以。低头螺丝、微型螺丝、精密台阶螺丝、松不脱螺丝及特殊长度螺丝，均可根据图纸评估定制加工方案。

询价时建议提供图纸、材料、公差、表面处理、采购数量及装配要求。涉及材质证明、检测报告或特殊洁净要求，可一并说明，按项目确认。

八、医疗设备非标螺丝定制厂家

深圳市世世通金属制品有限公司专注于非标螺丝及精密紧固件按图定制加工，可根据医疗设备不同安装位置的要求，评估低头螺丝、精密台阶螺丝、松不脱螺丝、微型螺丝及非标长螺丝等产品的加工方案。

针对特殊结构，可结合材料选型、冷镦与机加工工艺、关键尺寸公差及检测要求，评估产品制造可行性和批量生产要求。

如需评估具体安装位置是否需要非标定制，可提供产品图纸、安装空间及装配要求，由世世通按项目确认。
