半导体设备耐高温非标台阶螺丝定制生产厂家

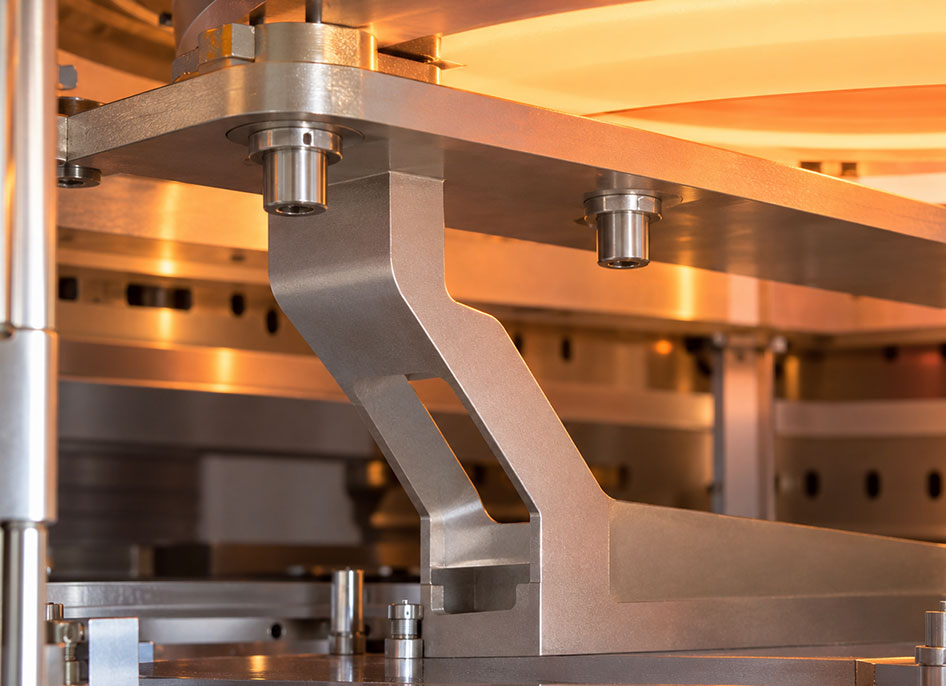

在半导体设备的加热板、炉门、热区支架等高温位置，螺丝出现松动、定位变化或高温后难拆，通常不是"强度不够"。耐温台阶螺丝的设计顺序应该是：先用温度曲线和被夹件信息确认工况 → 再定有效夹紧长度、光杆直径、头型与槽型 → 最后才在 304 / 316 / 321 / 347 / A286 之间选材料。

把 304 直接换成 A286，跳过了前两步，是高温连接选型里最常见的误区。

全文速览

一、设计前先确认工况

高温连接的失效往往不是单一原因，所以第一步是把工况参数收齐。下面这些信息建议在图纸阶段就确认：

如果只知道"最高温度"，通常不足以判断螺丝应该怎么设计。 同一个 400 °C，短时一次升温和长期反复循环，对应的结构和材料方案可能完全不同。

二、热膨胀速查：先看失配方向，再看量级

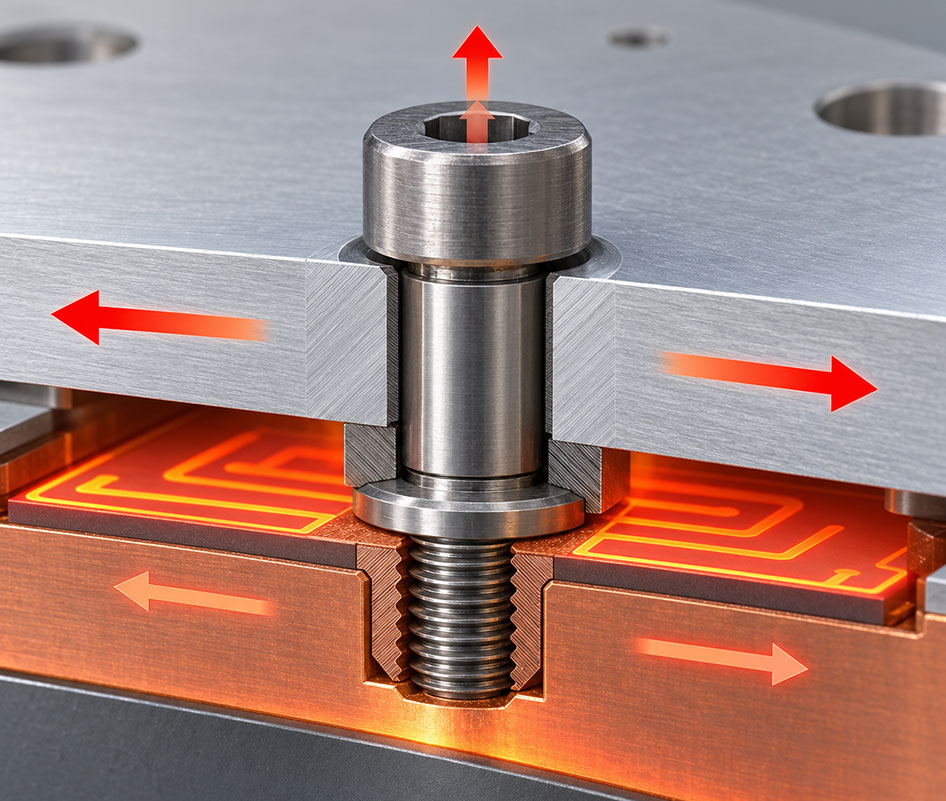

升温以后，螺丝和被夹件都会膨胀，但两者的材料、温度和有效受热长度不同，于是产生相对位移。设计的第一步不是算数值，而是先判断失配方向。

这张表最实用的一点在最后两行：A286 相对 304/316 的替换，之所以在高温螺栓里成立，正是因为它的膨胀系数与奥氏体不锈钢相当。 如果被夹件本身也是不锈钢，换材料不会额外引入膨胀失配。而换成膨胀系数明显更低的镍基合金，反而会引入新的失配——这是材料替换时容易被忽略的一层。

三、预紧力为什么会变：一个式子看清

升温后的预紧力变化，本质是"相对热位移 ÷ 总柔度"：

ΔF = ( α_j · L_j · ΔT_j  −  α_b · L_b · ΔT_b ) / ( 1/k_b + 1/k_j )

α   = 平均热膨胀系数         L  = 有效受热长度
ΔT  = 相对装配温度的温度差
k_b = 螺丝刚度 = A_b · E_b / L_b      （A_b = 有效截面积，E_b = 弹性模量）
k_j = 被夹件 / 连接件刚度

量级算例（示意）

被夹件为铝合金加热板，螺丝为 316 不锈钢，有效长度 20 mm，升温 250 °C：

相对热位移 δ = (23.4 − 15.8) × 10⁻⁶ /°C × 20 mm × 250 °C
             ≈ 0.038 mm ≈ 38 µm

一个几十微米的相对位移，除以一个很小的总柔度（1/k_b + 1/k_j），换算出来的预紧力变化量级是 kN 级。

这就解释了为什么高温连接的失效表现通常是"松动"和"压陷"，而不是"螺丝断了"——问题出在夹紧力，不出在强度。

上述为说明量级的示意性计算，膨胀系数取常温区间平均值。实际设计需代入工作温度区间的膨胀系数、实际叠厚与实测刚度。

两种典型失配方向

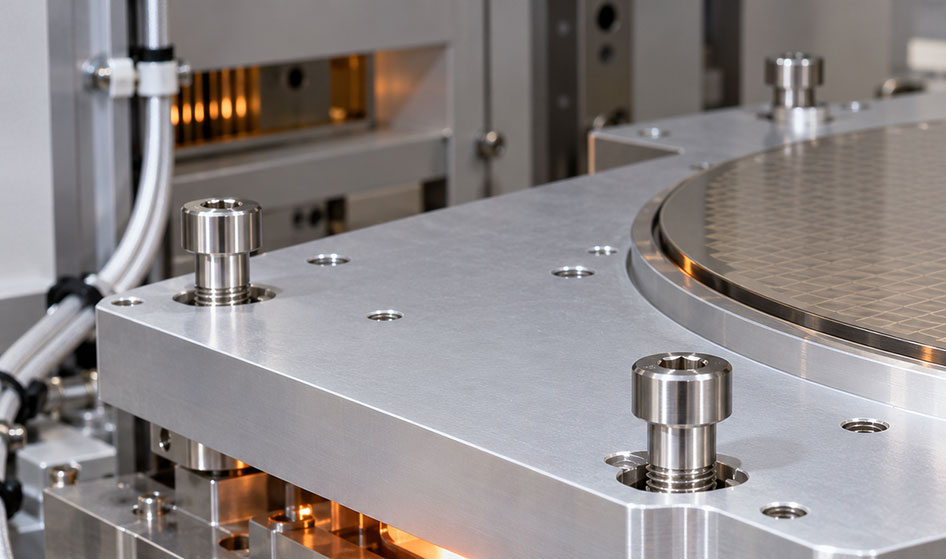

第二种在半导体加热板上非常典型：铝合金加热板 + 不锈钢螺丝。很多"高温后难拆"的现场问题，根因就在这里，而不是螺丝本身选错了材料。

保温时间为什么也要看

升温瞬间的预紧力变化是可逆的，但长时间保温会叠加两个不可逆的损失：

• 应力松弛：材料在高温下缓慢塑性变形，弹性伸长量转化为塑性伸长，夹紧力持续下降；

• 接触面压陷：头下承压面和被夹件表面的微观凸起被压平，产生额外的夹紧量损失。

所以高温连接真正要控制的是：整个热循环过程中，夹紧力是否始终处在合理范围内。

四、夹紧长度和光杆直径：谁才是主要杠杆

增加有效夹紧长度可以降低螺丝刚度 k_b，让连接对热位移不那么敏感。但"越长越好"这个理解需要修正，而且主要的杠杆往往不在长度上。

分界点在哪里

从第三节的式子看，预紧力变化量 ΔF 的关键分界是螺丝刚度与连接件刚度的比值（k_b / k_j）：

也就是说，"越长越好"真正的边界条件是：当被夹件本身很柔（薄板、软材料）时，再加长台阶段几乎没有意义。 这时该动的是别的变量。

光杆直径往往比长度更有效

k_b = A_b · E_b / L_b ，而 A_b ∝ d²

• 光杆直径减小 30%，刚度大约降到一半 —— 效果相当于把有效长度翻倍；

• 而在半导体设备里，通常没有加长的空间；

• 更现实的一点：对台阶螺丝来说，台阶段长度往往由被夹件叠厚决定，根本不是自由变量。

所以在同一台阶长度下，光杆直径是比长度更有效的调节手段。文章标题里的"夹紧长度"，在图纸上真正能动的其实是光杆直径和有效截面积。

调整顺序建议

1. 先按叠厚和装配确定台阶段长度（通常是给定的）；

2. 在此前提下调整光杆直径，把螺丝柔度做到目标区间；

3. 如果光杆直径受强度或横向刚度限制，再考虑更换材料（改 E_b）；

4. 最后才考虑优化连接结构。

横向载荷的处理

如果连接位置还承担横向载荷，尽量让主要剪切面落在光杆或台阶段，而不是落在螺纹牙底位置。螺纹牙底既是应力集中位置，也是最容易产生咬死和磨屑的位置。

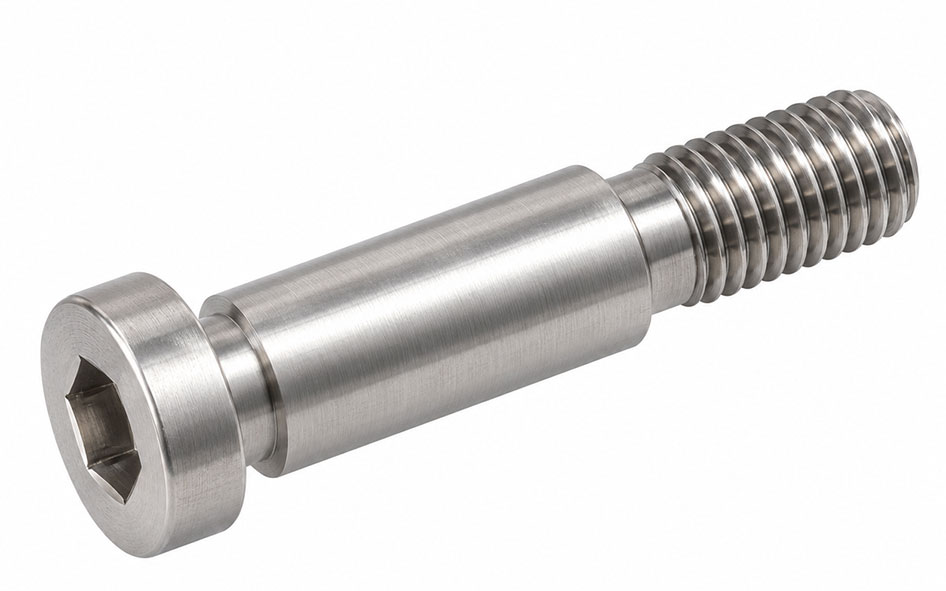

五、非标台阶结构解决什么

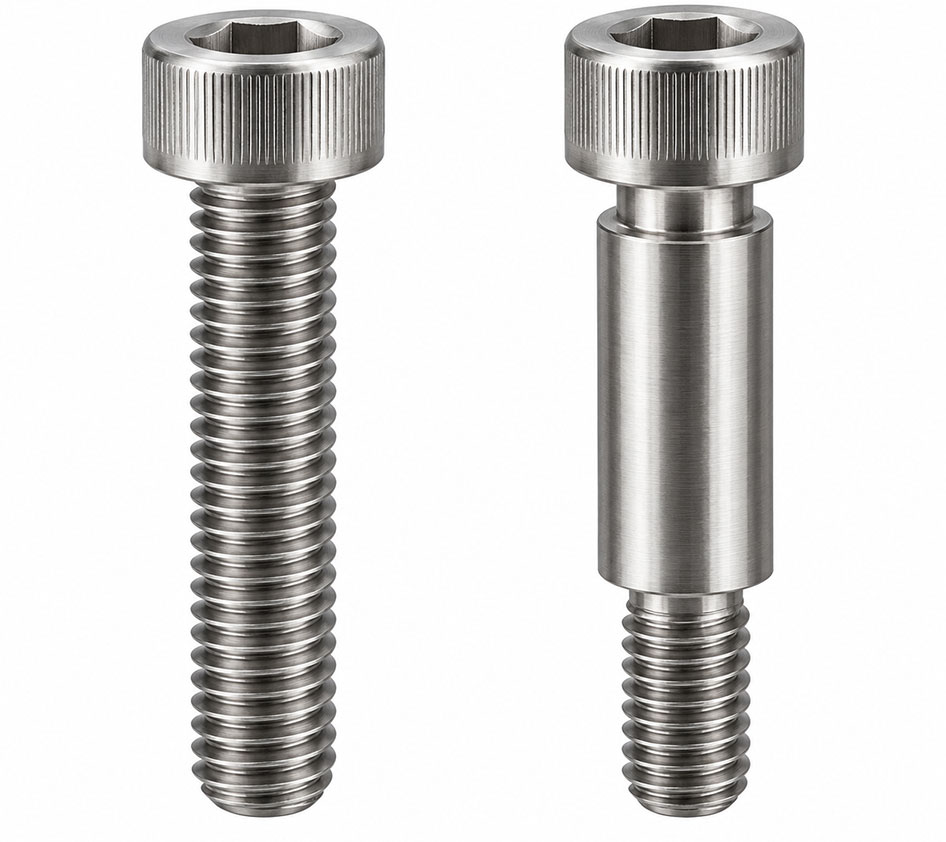

普通全螺纹螺丝主要解决"紧固"。而高温设备往往需要同时解决五件事：

• 定位

• 限位

• 夹紧

• 热循环下的位置保持

• 拆装维护

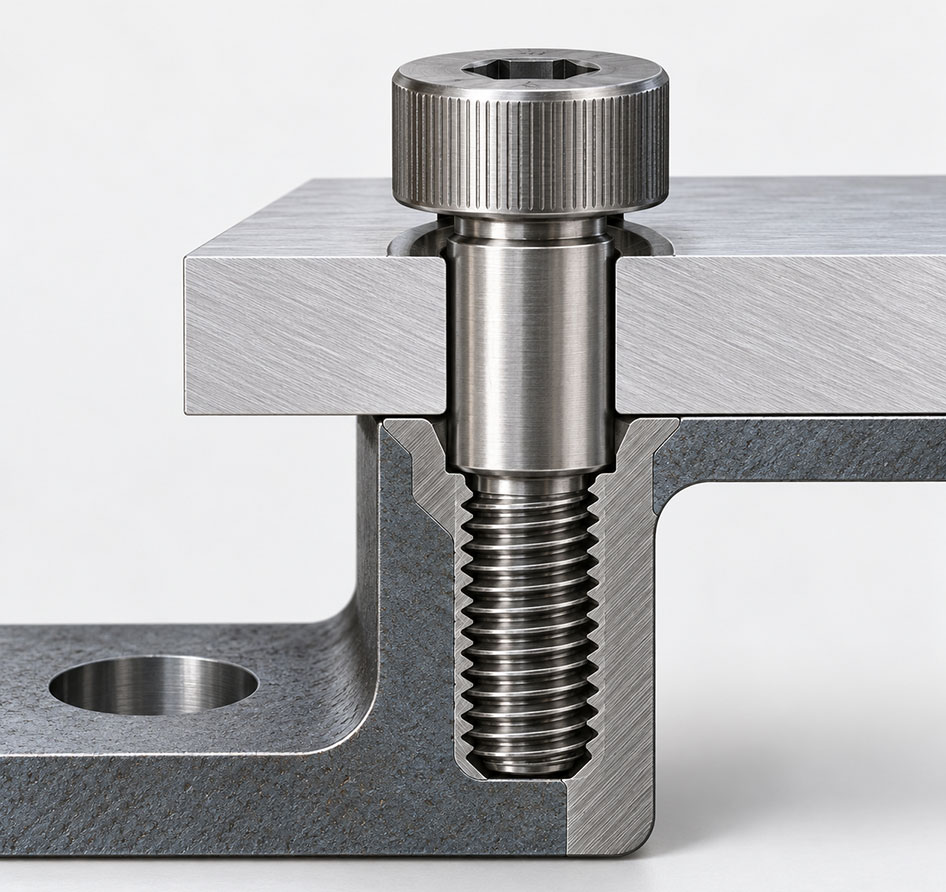

非标台阶螺丝的价值，在于把光杆和螺纹的位置分开设计，让定位区、夹紧区和螺纹啮合区各自明确：

一个常见的取舍是：定位精度要求越高，光杆与孔的配合越紧；但配合越紧，高温下的热膨胀差越小，反而更容易卡涩。 这一点需要在打样阶段用实际温度循环验证，不能只靠常温装配手感判断。

六、头下圆角、台阶过渡与螺纹收尾

高温热循环下，应力集中位置更容易出现疲劳问题。需要重点关注的位置有五个：

1. 头部与杆部连接处（头下圆角）

2. 台阶变径位置

3. 光杆与螺纹的交界

4. 螺纹收尾

5. 退刀槽

头下和台阶过渡应尽量连续，避免明显尖角和接刀痕。接刀痕在生产中很容易被忽略，但它是典型的疲劳裂纹起始点。

螺纹收尾也不建议直接顶在台阶面上，必要时可以设计带圆弧的退刀槽——螺纹收尾直接顶死台阶面时，会在该处形成额外的应力集中，同时也影响装配时的到位判定。

螺纹成形方式也影响热循环寿命

这一点在高温工况下常被忽略：螺纹的成形方式会改变牙底的残余应力状态。

• 滚制螺纹（冷挤压成形）：牙底存在残余压应力，对疲劳寿命有利；

• 车制螺纹（切削成形）：牙底为切削痕迹或残余拉应力状态。

对承受反复热循环的台阶螺丝，螺纹收尾处的残余应力状态，往往比圆角大小更决定疲劳表现。 在图纸上明确螺纹成形方式，成本增加有限，但对寿命的影响不小。

七、头型与槽型怎么选

选型逻辑可以简单理解为：先由空间和承压要求定头型，再由扭矩和拆装要求定槽型。

头型的代价要说清楚

"低头结构省空间"只是它的一半。 头高降低意味着头下承压面积减小、头下承压应力上升；同时槽深受限会限制可传递扭矩，进而限制可达到的预紧力上限。

而预紧力上限又反过来影响第三节的目标——夹紧力要处在合理范围内。所以在限高场景下，常见的做法是配合硬化垫圈或适度加大头部直径来补偿承压面积，而不是单纯把头做低。

如果设备内部空间高度有限，可以优先考虑低头结构；如果被夹件较软或需要降低局部压陷风险，可以考虑增加承压面积，例如法兰头结构。两者并不冲突，可以组合使用。

八、防松：高温下哪些常规手段会失效

这是高温连接里最容易被低估的一环。很多在常温下有效的防松手段，在热区工况下并不适用：

高温场景更可靠的思路有两条：

1. 靠机械结构防松——全金属有效力矩型锁紧螺母、变形螺纹、楔形锁紧垫圈等，不依赖有机材料；

2. 靠夹紧力设计抗衰减——通过足够的初始预紧力配合合理的柔度设计（见第三、四节），让预紧力在热循环和应力松弛之后仍然留在有效区间。

第二条尤其重要：如果初始预紧力本身偏低，那么任何防松手段都只是在延缓失效，而不是避免失效。

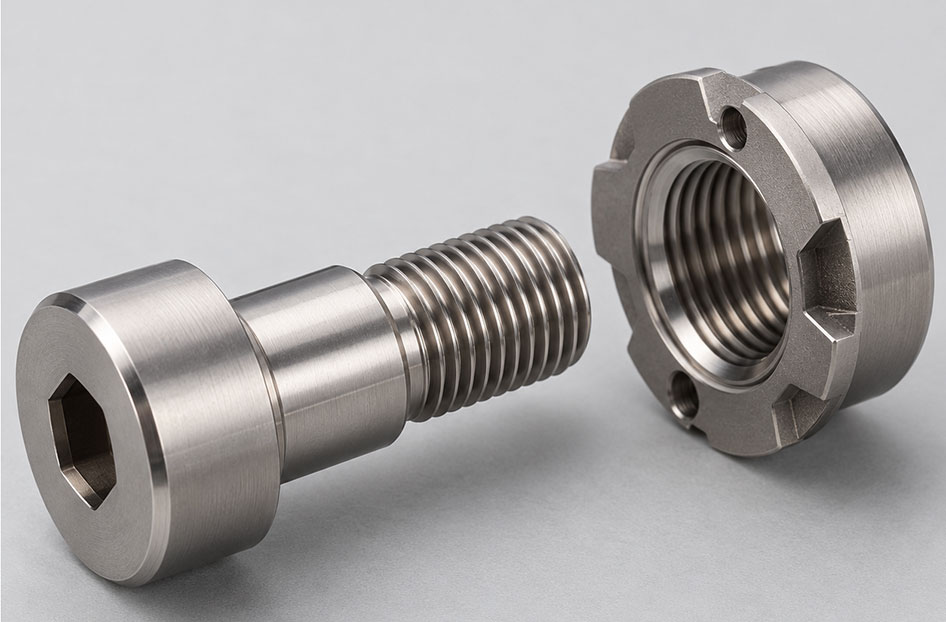

九、防咬死与表面处理

"高温后难拆"通常来自螺纹咬死（冷焊 / 擦伤）。防咬死的可行方向有：

1. 配对材料。 同种不锈钢对同种不锈钢（例如 304 螺丝配 304 螺母）在高温下咬死倾向较高，异种材料配对通常更有利。

2. 表面处理。 高温防咬死常用的方案之一是镀银，。也有固体润滑涂层类方案，需按供应商给出的温度上限确认。

3. 螺纹公差与表面粗糙度。 配合过紧会提高咬死风险，配合过松则影响预紧力的稳定性。

4. 拆装规范。 在高温状态下强行拆装最容易造成擦伤；建议明确允许的拆装温度窗口和扭矩上限。

高温下的表面处理雷区

表面处理对高温紧固件来说，不只是"好不好用"的问题，而是"能不能用"的问题。 同一颗螺丝，换一种镀层，可能在目标温度下直接失效。

十、材料怎么选：304、316、321/347、A286

中低温工况下，304 和 316 都属于常见选择。316 更适合潮湿、含氯或存在冷凝风险的环境，但这并不代表它一定比 304 更"耐高温"——两者的高温强度保持和抗蠕变能力都不足以支撑"高温牌号"的定位。

如果存在持续较高温度、保温时间较长、热循环次数较多，或者对剩余夹紧力要求较高，就需要往更高一档考虑。

A286 为什么是"304 换 A286"这个动作的依据

这是本节最关键的一点：ASTM A453 Gr.660 的产品定位中明确提到，其膨胀系数与奥氏体不锈钢相当。

这意味着：

• 当被夹件本身也是不锈钢时，用 Gr.660 替换 304/316，不会引入新的热膨胀失配，可以基本沿用原有的结构设计；

• 而换成膨胀系数明显更低的镍基合金（如 Inconel 718，约 13.0×10⁻⁶/°C），会引入新的失配，第三节的预紧力核算需要重做。

所以"温度更高就上镍基"并不是一条通用规则。材料替换的正确判据是"是否引入新的热膨胀失配"，而不只是"耐温上限够不够"。

材料选择也不能只看一个最高温度

还要同时看载荷、保温时间和允许的松弛量。同样是 600 °C，短时一次热循环和长期反复循环，对应的材料档位可能差一级。

总结

耐温低头台阶螺丝真正要解决的，不只是"材料能不能承受这个温度"，而是在实际热循环下，夹紧力、定位和拆装性能还能不能保持稳定。

对于半导体设备的加热板、炉门、热区支架等位置，更适合结合图纸、温度曲线和装配结构，先判定失效方向，再确定台阶长度、光杆直径、头型、槽型和材料，而不是直接套用标准螺丝。
