户外监控微型密封梅花非标螺丝定制厂家，防水耐腐蚀微型螺丝方案

一、项目背景

2026年4月，我们的销售经理接到了一通来自宁波的电话。来电的是当地一家户外监控设备生产企业的采购负责人李先生。

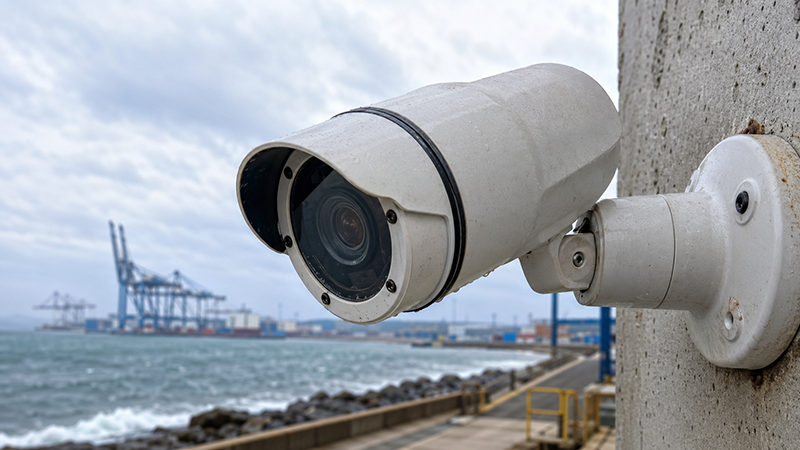

李先生所在的企业，主要生产用于露天停车场、建筑工地、园区周界及野外监测场景的安防监控设备。这类设备常年部署在室外环境，需要经受日晒雨淋、冬夏温差和风沙侵蚀，对零部件的防水密封性和长期耐候性要求极高。

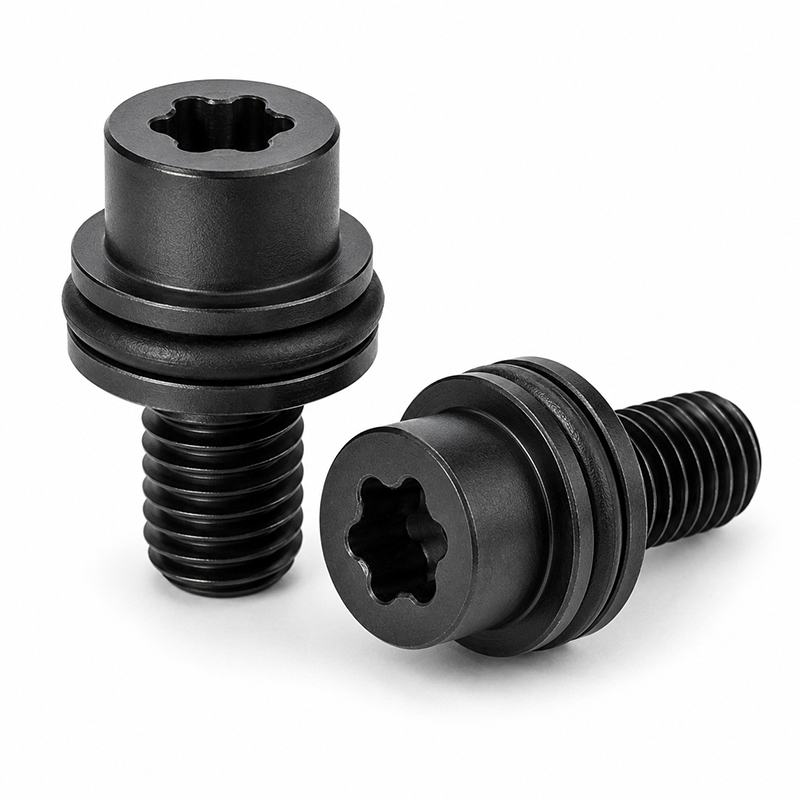

李先生需要定制一款带密封胶圈配合结构的特殊梅花凹槽的微型非标螺丝。该螺丝具体安装在监控设备外壳密封连接处，用于固定壳体与镜头模组之间的防水接口，同时需要满足以下要求：

• 微型尺寸下的稳定成型；

• 特殊梅花槽能够正常装配和传递扭矩；

• 密封胶圈安装后不易偏移、脱落；

• 表面处理适合户外长期暴露环境；

李先生坦言，他在此之前已经接触过多家供应商，但均未达到理想效果。这类产品虽然尺寸不大，但同时涉及头部成型、槽型强度、胶圈配合、材料选择、表面处理等，并不是简单按照图纸加工即可完成。

在前期试样过程中，已有方案曾出现槽位成型不稳定、头部局部开裂、胶圈配合不足以及表面处理与基材适配性不明确等问题，不仅耽误了装配测试进度，也影响了该监控设备新机型的整体交付计划。

李先生因此希望寻找一家能够从图纸审核、结构优化、试样验证到批量生产进行完整配合的非标螺丝供应商，帮助他一次性解决这颗螺丝从设计到量产的全流程问题。

二、客户面临的主要问题

结合李先生提供的图纸、样品和使用要求，我们将项目风险集中归纳为以下几个方面。

▶ 问题1：特殊槽型在微型头部上成型难度较高

该螺丝用于监控设备外壳的狭小装配位置，头部尺寸较小，同时需要加工特殊梅花凹槽。这种设计是为了提高批头配合的稳定性，防止户外维护时打滑，但也给生产带来了挑战。

如果槽深、槽壁厚度、头部直径和材料体积之间匹配不合理，冷镦成型时容易出现：

• 槽角开裂；

• 槽口不完整；

• 头部变形；

• 批头配合不稳定；

• 锁付过程中出现滑牙或崩槽。

因此，不能只确认槽型外观，还需要同时评估槽位结构是否适合实际生产。

▶ 问题2：密封胶圈安装空间与头部强度需要兼顾

监控设备外壳的防水等级通常要求达到IP66或IP67（防水防尘等级），因此这颗螺丝必须配合密封胶圈使用，确保水汽无法从螺丝安装孔渗入设备内部。

但胶圈安装槽或配合位置会占用头部或杆部空间。如果结构设计不合理，可能造成：

• 胶圈安装后容易偏斜；

• 胶圈受到过度挤压而失效；

• 装配过程中胶圈脱落；

• 头部有效壁厚不足；

• 锁紧后密封状态不稳定。

因此，胶圈配合尺寸不能单独设计，需要与螺丝头部结构、外壳装配孔和锁紧状态同步确认。

▶ 问题3：原图纸存在一定的制造风险

我们在投产前对客户原图纸进行了可制造性审核，重点检查了：

• 头部直径与高度；

• 梅花槽深度；

• 槽底剩余壁厚；

• 头杆连接位置；

• 密封胶圈安装空间；

• 螺纹长度；

• 装配后的受力方向。

审核发现，原始结构在微型尺寸条件下存在局部材料不足和槽位受力集中的风险。

若直接按照原图纸开模生产，可能在试样或批量阶段出现槽位开裂、头部强度不足和装配一致性不稳定等问题，最终影响监控设备外壳的密封效果。

▶ 问题4：户外黑色表面处理不能只看颜色

该监控设备部署在户外，外壳及紧固件均采用黑色外观，以适配设备整体配色并降低光反射。同时，设备常年暴露在室外，对螺丝的防腐性能有明确要求。

但“黑色表面”并不代表采用同一种处理工艺。不同表面处理在以下方面存在差异：

• 与基材的结合力；

• 表面厚度；

• 盐雾性能；

• 颜色一致性；

• 对螺纹配合的影响；

• 户外长期使用后的斑驳和脱层风险。

因此，需要结合螺丝材质、使用环境、颜色要求和客户约定的测试标准选择工艺，而不是仅按照“做成黑色”进行生产。

三、解决方案

针对本项目，我们没有直接按照原图纸开模，而是先从结构、工艺和使用场景三个方向进行审核，再确定试样方案。

1. 投产前进行可制造性审核（DFM）

收到客户图纸和使用要求后，工程团队重点分析了以下内容：

• 现有头部空间是否足以形成特殊梅花槽；

• 槽深是否会削弱头部强度；

• 槽角位置是否容易产生应力集中；

• 胶圈安装位置是否会影响头部成型；

• 螺丝锁紧后胶圈的压缩状态是否合理；

• 材质是否适合现有成型和表面处理方案。

通过前置审核，把可能在开模和量产阶段出现的问题提前暴露，减少盲目试模和反复修改的情况。

2. 优化梅花槽与头部结构

针对原图纸存在的槽位成型风险，我们结合微型螺丝的头部空间，对相关结构提出了调整建议。

优化重点包括：

• 协调槽深与头部高度；

• 保留合理的槽底壁厚；

• 改善槽角位置的材料流动；

• 调整头杆连接处的过渡结构；

• 确保批头能够正常插入并传递扭矩；

• 降低冷镦成型时局部材料开裂的风险。

结构调整不是单纯改变外观，而是在满足监控设备外壳装配要求的前提下，提高产品的实际可制造性。

实际改善数据： 经过结构优化后，头部应力集中系数明显降低，在后续2000件批量试产中，槽位开裂率从原方案的约8%降至0.3%以下，且未出现批头打滑或崩槽现象。

3. 根据特殊结构开发对应模具

由于该产品属于微型非标结构，常规模具无法直接满足头部凹槽和胶圈配合要求。

我们根据客户确认后的结构方案开发对应模具，并对以下环节进行重点控制：

• 头部材料体积分配；

• 梅花槽成型位置；

• 槽型轮廓完整性；

• 头部同轴状态；

• 胶圈配合部位尺寸；

• 螺纹与杆部连接状态。

通过专用模具和对应的成型参数，使特殊槽型、微型头部和密封配合结构能够在同一产品上实现。

4. 结合材质选择表面处理方案

针对客户提出的户外防锈和黑色外观要求，我们没有只按照颜色选择表面工艺，而是先确认：

• 螺丝基材；

• 监控设备部署环境（是否近海、是否存在工业腐蚀气体等）；

• 是否长期接触雨水、湿气或盐分；

• 客户要求的盐雾测试条件；

• 表面厚度对微型螺纹的影响；

• 黑色外观的一致性要求；

• 表面处理后是否需要进行装配验证。

对于不锈钢材质搭配特殊黑色处理的情况，还需要提前评估表层附着力、外观稳定性以及螺纹尺寸变化。

最终表面处理方案以双方确认的材质、样品效果和测试标准为依据，避免只追求外观颜色而忽略实际使用性能。

实际验证： 经客户指定的72小时中性盐雾测试，样品表面无红锈、无斑驳脱层，外观色差ΔE＜1.5，满足户外监控设备长期部署要求。

5. 同步验证密封胶圈配合状态

密封效果并不只由胶圈本身决定，还与螺丝结构、外壳装配孔和锁紧状态有关。

在样品确认阶段，我们重点配合客户检查：

• 胶圈能否顺利安装；

• 安装后是否容易脱落；

• 胶圈与螺丝配合是否过松或过紧；

• 锁紧过程中胶圈是否偏移；

• 锁紧后是否存在过度挤压；

• 螺丝头部是否能够正常贴合外壳表面；

• 装配后是否影响监控设备内部其他零件。

通过螺丝与胶圈的配合验证，降低单独检查螺丝尺寸合格，但装到设备上仍出现密封或装配问题的风险。

实际改善数据： 优化后胶圈安装成功率由初期的约85%提升至99.5%以上，装配后胶圈偏移量控制在0.1mm以内，客户反馈经模拟淋雨测试后，外壳安装孔位无渗水现象。

6. 以确认样品建立批量检验依据

样品确认后，我们将客户重点关注的项目转化为批量生产和检验要求。

主要确认内容包括：

• 头部直径和高度；

• 梅花槽尺寸及完整性；

• 胶圈配合位置；

• 螺纹规格和有效长度；

• 关键结构尺寸；

• 表面颜色和外观；

• 装配配合状态；

• 包装和防护要求。

对于微型非标螺丝，除常规尺寸检测外，还需要关注槽型是否完整、是否存在裂纹、表面处理是否影响螺纹，以及批头配合是否正常。

以双方确认的图纸、样品和检验要求作为批量生产依据，有效减少了样品与量产产品之间的偏差。

四、该方案为客户带来的实际价值

通过本次工程化定制，客户获得的并不只是一颗按照图纸生产的螺丝，而是一套围绕户外监控设备实际使用条件建立的定制方案。

五、类似方案还可应用于哪些产品？

该类微型密封非标梅花螺丝的技术方案，除户外监控设备外，还可拓展应用于：

• 户外安防设备（周界报警器、电子围栏控制器）；

• 传感器外壳（户外气象站、环境监测终端）；

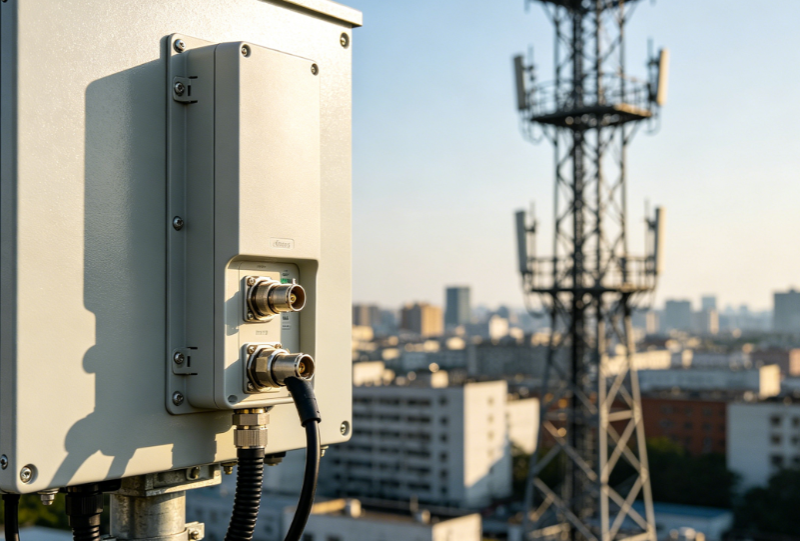

• 通信设备（户外AP、基站天线接口）；

• 摄像头及监控设备（枪机、球机、云台摄像机）；

• 仪器仪表（户外电表、水表、流量计）；

• 小型控制模块（防水接线盒、控制器外壳）；

• 防水接线结构（户外LED驱动电源、接线端子）；

• 精密设备外壳（激光测距仪、户外手持终端）；

• 需要密封胶圈配合的微型装配位置。

不同设备对防水等级（IP66/IP67/IP68）、防腐年限、槽型、锁付扭矩和胶圈压缩量的要求不同，正式生产前仍需根据图纸和实际装配位置进行确认。

结语

微型密封非标梅花螺丝的难点，不只是尺寸小，也不只是增加一个密封胶圈。

真正需要解决的是：

• 特殊梅花槽能否稳定成型；

• 头部强度是否足够；

• 胶圈是否能够稳定安装；

• 表面处理是否适合户外环境；

• 样品要求能否延续到批量生产。
