摩托车脚踏螺丝氢脆断裂怎么解决？改装厂定制高强度达克罗螺丝

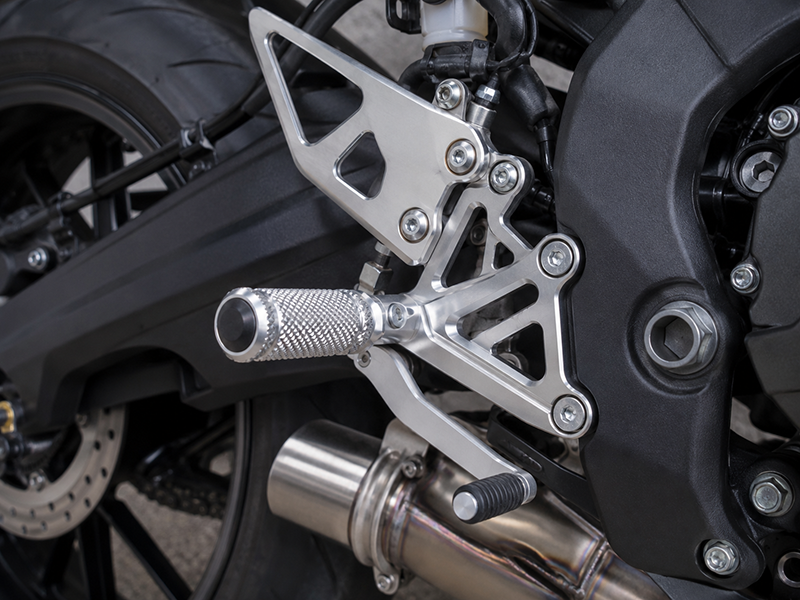

在摩托车整车与改装部件体系中，紧固件虽看似微小，但脚踏、脚踏支架、脚踏摇臂等受力点位的螺丝承载着较高安全权重。

车辆行驶全程中，该位置紧固件持续承受多重复合载荷：骑手反复踩踏的交变压力、发动机与路面传递的高频振动、起步刹车带来的瞬时冲击载荷。同时，螺丝长期暴露在雨水、泥水、沙尘、路面融雪盐等户外腐蚀环境中。上述因素对螺丝的强度、韧性、防腐及抗疲劳性能提出了高于普通装饰固定螺丝的要求。

骑行途中若该位置螺丝突发断裂，骑手脚部失去支撑支点，可能导致车身失衡、摔车等险情。因此，脚踏系统紧固件被海外主机厂及改装品牌界定为A级安全关键件，对批量失效隐患采取零容忍态度。

一、客户合作背景与失效故障反馈

本次合作客户为一家海外专业摩托车改装零部件制造商，主营竞技款及通勤款摩托车脚踏总成、车架改装支架、制动辅助组件，产品主要销往欧美摩托改装市场。

1. 配套紧固件规格

• 批量装配型号：M5×0.7 细牙、M6×1.0 标准牙高强度螺丝

• 用途：锁紧脚踏本体与安装支架

2. 现场失效现象

批量装配及样机路测阶段，出现无预兆脆裂故障：

• 断裂特征：螺丝无拉伸、无弯曲、无塑性形变，断面平整，呈脆性开裂特征

• 失效时间不固定：部分在锁付拧紧瞬间开裂，部分在装机路测数小时后出现延迟断裂

• 批次稳定性差：同批次中完好件与失效件并存，无法通过肉眼提前甄别风险工件

3. 客户核心诉求

客户提出三项技术核实与系统解决需求：

• 提供可落地的工艺整改方案，杜绝后续批次重复失效

• 保障加急补货节奏，不影响改装件生产线排期交付

• 建立全批次可溯源质量管控体系，每批安全件附带完整检测资质文件



二、深度失效根源排查：氢脆延迟断裂为核心诱因

技术团队调取该批次螺丝全流程生产档案，结合客户装配扭矩与使用工况逐项拆解验证，确认镀锌镍电镀工艺引发的高强度钢氢脆为失效主因。

1. 氢脆失效底层原理

8.8级及以上高强度合金钢的晶体结构对氢原子较为敏感。传统电镀锌镍工艺包含酸洗除锈、电解沉积镀层工序，加工环境中的游离氢原子会渗入钢材基体晶格内部。若电镀后的除氢烘烤温度不足、保温时长不够或升温节奏失控，氢原子无法完全析出，将残留在螺丝内部形成内应力。

此类带氢残余的螺丝在出厂时尺寸、硬度、拉力检测均可能合格，静态放置无异常。但在锁付预紧应力、骑行交变载荷及振动叠加作用下，内部氢应力快速集中并扩展裂纹，发生无塑性变形的延迟脆性断裂。这一特性使氢脆风险具有较高隐蔽性。

2. 高扭矩装配工况放大失效风险

• 客户现场锁附扭矩：M5螺丝 5.3Nm，M6螺丝 9.0Nm，属于高预紧力装配工况

• 高强度螺丝经热处理后形成的回火马氏体组织对氢脆较为敏感，大扭矩带来的持续静态拉应力会加速氢致裂纹扩展。常规30分钟短时除氢工艺难以满足该工况下的安全要求。

三、五大系统性整改解决方案

针对安全关键件特性，从加急交付、工艺升级、供应链管控、外观匹配到质量溯源，实施全链条整改。

方案一：加急排产补货，缓解客户产线停工压力

• 锁定达标高强度合金钢原料，开通专用生产排产通道

• 分节点同步进度：原料入库 → 冷镦成型 → 滚牙 → 热处理 → 表面处理 → 全检打包 → 物流发货

• 每日同步生产实拍及检测数据，协助客户掌握各环节进度，从原料入库到打包发货，工用了13天

方案二：替换无氢脆达克罗涂层，从工艺根源消除渗氢隐患

• 核心工艺升级：淘汰原电镀锌镍体系，更换为锌铝片达克罗无电解防腐涂层

• 户外防腐能力：致密锌铝复合涂层耐盐雾性能满足摩托车工况，可抵御雨水、泥污及融雪盐腐蚀

• 摩擦系数可控：可调控涂层摩擦系数，匹配客户5.3Nm、9.0Nm标准锁紧扭矩

• 同步固化热处理回火温度、保温时长及冷却节奏，维持螺丝基础强度与韧性平衡

方案三：筛选具备资质的达克罗战略合作供应商

• 重新筛选具备高强度紧固件达克罗成熟加工能力的大型表面处理工厂

• 实地审核烘烤设备、温控系统、涂层厚度检测设备及盐雾实验室

• 签订专项品质协议，针对摩托车安全件制定烘烤升温曲线及涂层厚度公差

• 如实告知客户异地转运及排产将新增约4天整体周期，确保工艺稳定性优先

方案四：定制涂层颜色，匹配客户原有产品外观体系

提供两款成熟达克罗色系供客户试样比对：

• 银灰色标准达克罗：金属质感柔和，与原镀锌镍件外观接近，防腐与抗氢脆性能良好

• 黑色封闭达克罗：哑光黑外观，适配黑化风格改装套件

• 客户装机比对后，批量选用银灰色达克罗方案

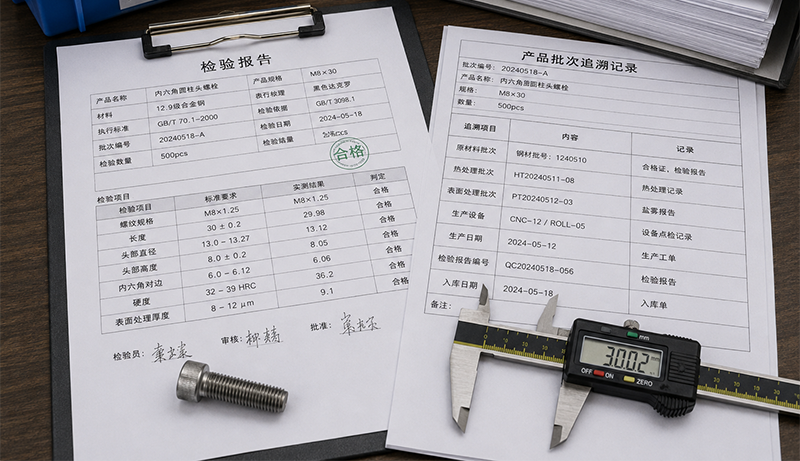

方案五：建立安全件专属批次全链路追溯体系

每批次出货同步配套完整可追溯资料包：

• 基础材质文件：原材料钢厂材质单、炉批号光谱检测报告

• 表面处理记录：达克罗烘烤参数、涂层厚度抽检、盐雾测试报告

• 力学装配检测：扭矩验证抽样数据、外观全检记录

• 批次台账：生产单号、出货数量、生产日期、物流单据一一对应归档

四、整改后实测验证结果

五、摩托车改装/整车零部件紧固件世世通定制服务能力

适用产品规格与强度等级

• 常规规格：M4、M5、M6、M8、M10等

• 强度等级：8.8级、10.9级、12.9级高强度合金钢螺丝

• 非标定制：异形头型、台阶螺丝、细牙非标螺纹、加长/缩短定尺加工

表面处理工艺

• 无氢脆方案：银灰/黑色达克罗、无铬达克罗（适用于8.8级以上高强度安全件）

• 经济型防腐：锌镍合金（配套4小时以上高温除氢，建议用于低应力点位）

• 其他选项：机械镀锌、发黑、磷化等

配套检测与交付

• 前置样品验证：小批量试样、扭矩测试、盐雾测试、耐久拆装测试

• 资质文件支持：材质单、热处理报告、涂层检测、第三方检测证书

• 交付模式：研发小批量打样、中试验证批量、稳定大批量长期供货

适用场景：脚踏总成、制动卡钳、车架连接点、减震支架、发动机安装脚、竞技改装摇臂、排气固定吊耳等承受振动、冲击及高载荷的安全点位。

六、行业选购注意事项

对于8.8级及以上高强度安全紧固件，建议在选型时综合评估以下维度：

1. 基材牌号纯净度及钢厂溯源

2. 热处理回火温度及硬度合理区间

3. 表面处理工艺是否适配强度等级（高强度优先考虑达克罗等低氢脆工艺）

4. 若采用电镀工艺，是否具备合规时长与温度的除氢工序

5. 实际装配预紧扭矩与螺丝设计应力的匹配度

6. 供应商能否提供完整的批次质量追溯与第三方检测能力

安全无小事，一颗螺丝的可靠性，就是骑行生命的保障线。

从海外客户的紧急求助，到氢脆断口的显微镜分析，再到达克罗工艺的全面切换与全批次溯源体系的建立，世世通不仅为客户解决了眼前的生产停摆危机，更协助其建立了一套针对“A级安全件”的长效风险管理机制。我们深知，在摩托车改装与制造领域，任何对紧固件的妥协，都可能在未来道路上放大为不可承受的风险。

世世通始终坚持以“安全关键件”的管控标准对待每一份订单。我们不做外观装饰的“配角”，只做守护骑行的“幕后安全官”。如果您也正在为高强度螺丝的氢脆、断裂或批次不稳定而困扰，欢迎联系我们。让我们用28年的专业积累，为您的产品筑起第一道，也是最重要的一道安全防线。
