无人机载荷快拆接口防误装方案：17-4PH异形螺丝定制

面向热成像相机、LiDAR与高清视觉载荷的方向识别和快速锁付优化

无人机多传感器载荷平台需根据不同任务，灵活更换热成像相机、LiDAR激光雷达、高清视觉设备、测绘相机及其他检测模块。载荷更换看似简单，但实际操作中，螺丝方向、接口位置和锁紧状态均直接影响载荷模块的安装稳定性与可靠性。

近期，一家无人机制造商联系深圳市世世通金属制品有限公司，希望解决其快拆接口中存在的螺丝方向不易识别、夜间操作不便及频繁拆装后可靠性下降等问题。世世通基于客户快拆接口结构、安装方式及操作环境，定制开发了一款17-4PH异形螺丝。该方案通过非对称头部设计、接口限位配合及磁性工具辅助锁付，有效降低了载荷误装与装配不到位的风险。

项目背景：多场景任务驱动下的高频次载荷更换

该客户正开发一款多传感器无人机载荷平台，用于执行巡检、测绘、安防及夜间作业等任务。同一架无人机需快速更换以下模块：

• 热成像相机

• LiDAR激光雷达

• 高清视觉设备

• 测绘相机

• 其他特定传感器

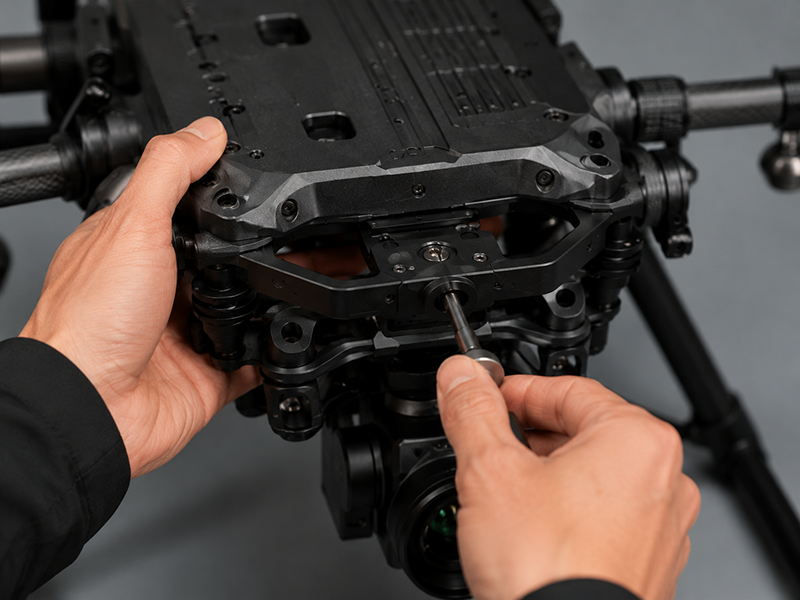

为提升现场效率，客户采用了快拆式接口设计。操作人员需在户外、夜间或临时任务点快速完成载荷的拆装与锁紧。然而，实际测试中发现，原有标准螺丝虽能实现锁紧，但无法辅助操作人员快速判断安装方向，也难以确认载荷是否已精确到位。

原有螺丝的主要问题分析

1. 对称结构导致方向识别困难

原有标准螺丝头部与杆部结构对称，在光线充足、空间开阔时，操作人员可借助观察完成装配。但在夜间、野外或狭小空间内，难以凭外观快速判断正确方向，可能出现螺丝已旋入但载荷未完全到位的情况。

2. 锁紧不代表精准到位

常规螺丝主要提供轴向锁紧力，不具备方向限制功能。若接口存在方向要求，操作人员可能将螺丝拧紧但载荷位置存在偏差。这种偏差在地面静止状态下不易察觉，但在无人机振动、起飞或姿态变化后，可能影响接口定位面、电气触点及信号连接的稳定性。

3. 夜间与狭小空间操作不便

载荷接口附近通常布置有线束、触点及传感器，操作空间有限。在佩戴手套或夜间作业时，小尺寸螺丝不易稳定拿取，也难以准确对孔。一旦螺丝掉落，将影响更换效率并增加寻找与重新装配的时间成本。

4. 频繁拆装加速磨损

多传感器平台需反复更换设备，连接螺丝需经历多次锁紧与拆卸。若材料强度、头部厚度或驱动槽设计不足，长期使用后可能出现槽口磨损、工具打滑、头部变形、螺纹损伤等问题，进而影响锁紧稳定性与拆卸便利性。

因此，客户需要的并非简单的标准件替换，而是一款兼顾方向识别、有限空间操作与重复拆装可靠性的定制连接件。

世世通的定制化分析与设计思路

收到需求后，世世通并未直接更换材料，而是对载荷快拆接口进行了系统性分析，重点确认以下要素：

• 载荷模块的规定安装方向

• 螺丝与接口限位槽的配合关系

• 头部周围可用空间

• 锁付工具的操作方向

• 螺纹直径与有效啮合长度

• 目标锁紧扭矩

• 预计重复拆装次数

• 机载磁敏感元件位置

• 户外环境耐腐蚀要求

评估认为，解决方案需在材料升级基础上，增加方向识别特征并与接口限位结构配合，才能有效降低装反、偏装及未到位风险。

世世通定制17-4PH异形螺丝解决方案详解

1. 非对称异形头部，强化方向识别

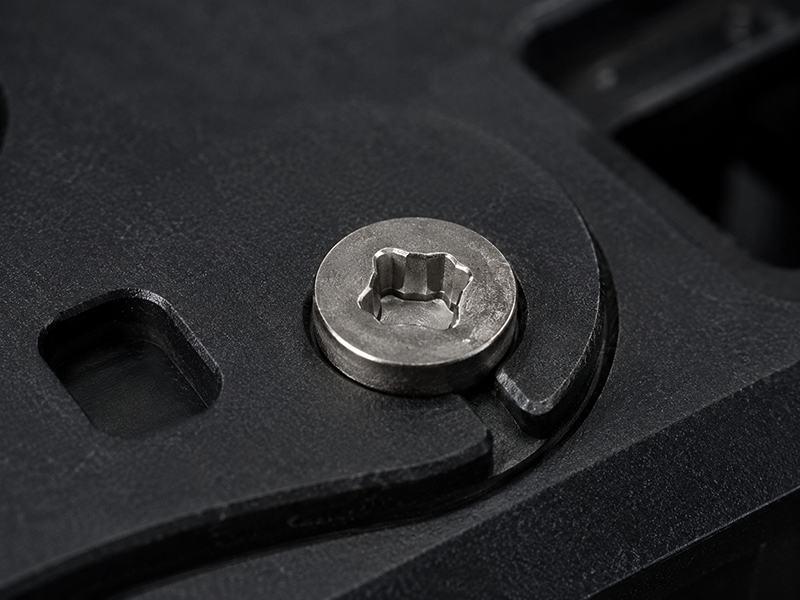

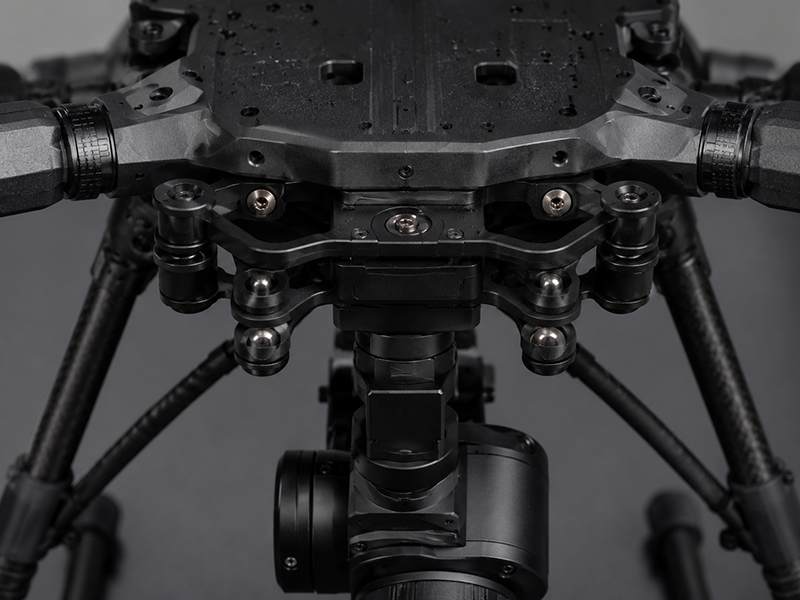

世世通依据客户接口结构，设计了非对称异形头部。与常规圆形或对称头部相比，该设计具有更鲜明的方向特征，操作人员可凭触觉或视觉快速判断安装方向。若接口内部设有对应限位槽或定位缺口，当螺丝方向错误时，异形结构会与接口产生干涉，阻止其进入预定位置，从而实现结构防错。

注：异形螺丝的机械防错效果需螺丝与接口结构协同设计。若仅改变螺丝外观而无对应限位槽，则主要起方向提示作用，无法单独阻止误装。

2. 异形结构与接口限位配合，减少装配偏差

原有螺丝仅提供锁紧力，无法限制安装方向。新方案在头部增设了与接口匹配的异形面和限位边。正确安装时，异形头部可顺畅落入对应位置；方向错误时则无法完全进入限位区域。操作人员可在锁紧前发现异常，避免载荷未到位而继续锁紧的情况。

3. 紧凑型头部设计，适应有限空间

载荷接口附近布满信号线束与电气触点，头部尺寸过大易产生干涉。世世通根据客户提供的安装空间，对头部外形与高度进行了优化，重点平衡了：

• 外形尺寸与高度

• 驱动槽深度与壁厚

• 工具操作空间

• 头部边缘强度

• 与周边线束、触点的安全距离

需注意，头部并非越小越好。过薄或槽型过深可能导致频繁锁付后变形或打滑，因此需结合扭矩与使用频次确定合理尺寸。

4. 17-4PH材料，保障重复拆装耐用性

针对频繁更换载荷对耐磨性与强度的要求，世世通推荐采用17-4PH沉淀硬化不锈钢。经适当热处理后，该材料可获得较高强度与硬度，同时具备良好耐腐蚀性能，适用于重复拆装及承受机械载荷的连接部位。

但实际性能需结合热处理状态、产品尺寸与加工工艺综合确定。世世通会根据客户要求的载荷、扭矩、硬度、韧性、拆装次数及环境条件，选择最优材料状态与加工方案。

5. 利用材料磁性，辅助现场锁付操作

17-4PH不锈钢具有磁性，可被磁性工具吸附。在确认不影响无人机电子罗盘、磁力计等敏感元件的前提下，操作人员可使用磁性螺丝刀吸附螺丝，便于在夜间、狭小空间或佩戴手套时完成对孔与锁紧，减少掉落风险，提升操作效率。若安装位置靠近磁敏感设备，需先进行整机兼容性测试。

6. 结合飞行振动要求，评估防松方案

针对无人机飞行中的振动与姿态变化，世世通在防误装基础上，进一步评估了防松设计。可选方案包括：

• 预涂防松胶

• 尼龙防松点

• 优化螺纹啮合长度

• 设定合理锁紧扭矩

• 配合防松垫片

• 其他机械锁紧结构

• ......等等

防松方式需兼顾重复拆装便利性，确保既能可靠锁紧，又可正常拆卸与重复使用。

最后客户选择了点涂蓝胶这一个操作。

样品验证流程

完成设计后，世世通制作样品并配合客户进行多维度试装验证：

• 接口方向验证：检查正确方向下异形头部能否顺利进入限位位置，错误方向时是否产生明显提示或干涉。

• 安装空间验证：确认头部与线束、连接器、触点及外壳无干涉，锁付工具操作顺畅。

• 重复拆装验证：通过多次锁紧与拆卸，检测驱动槽、头部边缘及螺纹的磨损与变形情况。

• 夜间及有限空间模拟：在模拟弱光、佩戴手套及单手操作条件下，测试磁性工具吸附与对孔锁紧的便捷性。

• 装配状态检查：确认载荷安装后，接口定位面、电气触点及锁紧机构保持正常配合。对于有振动、盐雾或强度要求的项目，将按双方确认条件进行专项测试。

定制方案解决的核心问题

经过试装与测试，该17-4PH异形螺丝为客户带来了以下改善：

1. 安装方向更易识别：非对称头部提供了明确的视觉与触觉方向提示，配合限位结构后，错误方向可被及时感知。

2. 降低装配不到位风险：异形结构与接口限位协同作用，在锁紧前即可确认螺丝是否进入规定位置，减少定位面或触点接触不良的可能。

3. 夜间与狭小空间操作更便捷：磁性工具吸附螺丝，减少掉落与反复对孔，提升弱光环境下的装配效率。

4. 减少因误装导致的返工：明确的方向识别与结构限制，使操作人员能在锁紧前发现异常，避免装好后再拆卸重装。

5. 提升重复拆装适应性：通过优化材料状态、头部尺寸与驱动槽结构，更好地满足载荷模块的频繁更换需求。实际使用寿命需结合具体扭矩、频次与使用条件综合评估。

6. 保障接口配合稳定性：正确安装与锁紧有助于维持载荷定位面、电气触点及锁紧位置的正常配合，降低因装配不当引起的接口异常风险。

无人机异形螺丝定制时提供哪些资料报价更快速？

无人机载荷快拆接口结构多样，异形螺丝无法仅凭螺纹规格进行生产。为评估最优方案，客户可提供以下信息：

• 原有螺丝图纸或实物样品

• 载荷快拆接口结构图

• 螺丝安装位置照片或视频

• 正确安装方向说明

• 周围可用空间尺寸

• 螺纹直径、螺距与啮合长度

• 目标锁紧扭矩

• 预计拆装次数

• 拉力、剪切力或振动要求

• 磁敏感元件（如电子罗盘）位置

• 使用温度与户外环境条件

• 表面处理与盐雾测试要求

• 样品与批量采购数量

资料越完整，越有助于同时评估螺丝结构、接口配合、工具操作与整机使用环境。

世世通无人机异形螺丝定制服务

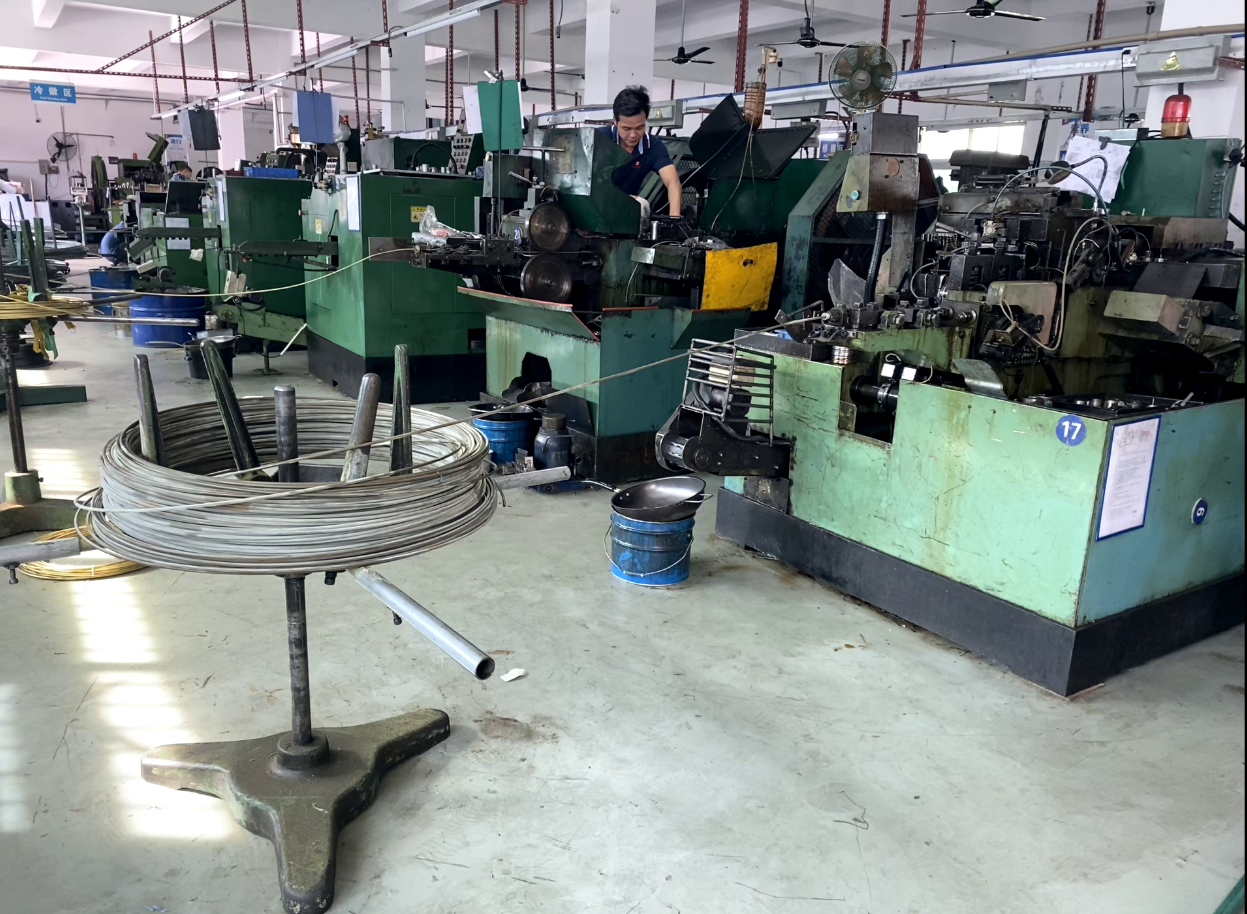

深圳市世世通金属制品有限公司拥有28年非标螺丝定制经验，可针对无人机载荷平台、快拆接口、云台及传感器模块的实际结构，提供多种形式的异形螺丝定制服务。

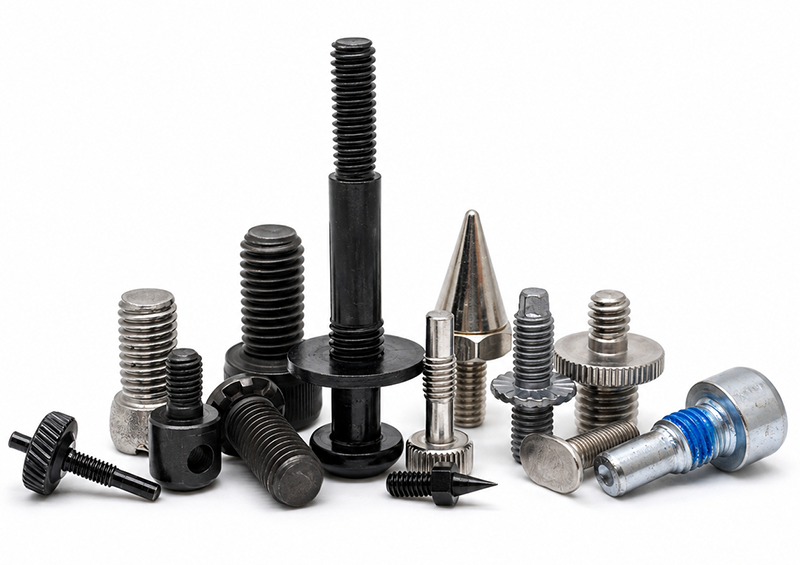

可评估与定制的范围包括：

• 非对称头部与方向识别结构

• 限位面、缺口及定位结构

• 低头、小头及紧凑型头部

• 内六角、梅花及其他驱动槽型

• 螺纹直径、螺距与长度

• 17-4PH、A286、不锈钢、钛合金等材料

• 热处理与硬度要求

• 防松及耐腐蚀处理

• 尺寸、材料、硬度检测

• 样品试装与批量生产

世世通在评估无人机螺丝项目时，不仅确认螺纹参数，更综合考虑安装方向、接口结构、锁付工具、拆装频率及整机环境。若您的载荷平台存在方向识别困难、误装风险、夜间操作不便或磨损问题，欢迎提供图纸、样品、安装照片及使用要求，世世通将依据实际结构评估定制方案。

常见问题

问：异形螺丝如何降低装反风险？
答：通过非对称头部、限位面或缺口，与接口内部对应槽位配合。方向错误时，螺丝无法正常进入预定位置，从而提示操作人员调整方向。

问：仅改变螺丝头部就能完全防止误装吗？
答：不一定。仅改变外观通常只能辅助识别方向；若要实现机械防错，需异形头部与接口限位槽、缺口或定位面共同作用。

问：17-4PH不锈钢螺丝是否具有磁性？
答：17-4PH属沉淀硬化不锈钢，通常具有磁性，可被磁性工具吸附。用于无人机时，需评估其对电子罗盘、磁力计等敏感元件的影响。

问：17-4PH螺丝一定属于高强度螺丝吗？
答：该材料具备获得高强度的能力，但成品性能取决于热处理状态、尺寸与加工工艺。若有明确强度要求，需确认具体热处理与检测标准。

问：世世通能否根据现有快拆接口定制异形螺丝？
答：可以。客户提供现有螺丝、接口图纸、安装照片或视频后，世世通可从方向限制、空间、扭矩及使用环境等方面进行综合评估与设计。
