PEM 电解槽 · 阳极侧紧固方案

阳极侧钛双极板组件钛螺丝定制:旋入卡滞、压紧不到位、拆卸拉伤怎么解?

在 PEM 电解槽阳极侧钛双极板组件上,钛螺丝不是“按规格买到就行”。很多装配问题不是钛材选错,而是图纸尚未完整定义配套关系、表面处理后的尺寸变化及装配要求。

本文怎么用:按“旋入—压紧—拆卸”三阶段定位问题,再用材质、表面、螺纹、公差、防咬合五项要求定义定制条件。
适用:PEM 电解槽阳极侧钛双极板组件紧固。
⚠️ 文中参数为初始评审参考,最终按配套件实测和客户规范确认。



3

阶段定位

5

项定制要求

6

类样件验证

4

条高频 FAQ



01 先判断:问题发生在哪个阶段

旋入 · 压紧 · 拆卸,三步定位



阳极侧钛双极板组件的连接位置并不完全相同:有的螺丝主要提供机械压紧,有的涉及导电接触,有的需要绝缘隔离。现场问题主要集中在“旋入偏紧、压紧不贴合、拆卸拉伤、批量不一致”四类,背后往往不是单一材料问题,而是配套关系、表面处理和装配要求没有被完整定义。

→ 钛材选对只是入场券,能不能装得顺、压得紧、拆得下,取决于五项要求是否一起定义。



旋入阶段

拧进去就费劲

重点看螺纹入口、牙面状态、螺纹公差、和表面处理后的配合变化。先查入口倒角与毛刺、螺纹公差带、膜厚与遮蔽,而不是先放宽螺纹或加大扭矩。

压紧阶段

扭矩到了却没贴合

重点看盲孔顶底、头下圆角干涉、有效牙长和半牙光杆位置。扭矩读数不等于有效预紧力,先排除结构和干涉,再谈扭矩标定。

拆卸阶段

拆几次就拉伤

重点看牙面完整性、配对材料、锁付对正和润滑适用性。防咬合方案应与配对材料、表面状态和锁付条件一起确定。



先定位阶段,再看对应调整项。不要用提高扭矩去掩盖旋入和贴合问题。



02 五项定制要求

材质 · 表面 · 螺纹 · 公差 · 防咬合



参数说明:本节参数均为初始评审参考值,需按螺纹规格、配套件、表面工艺和实测结果确认,不能直接作为最终图纸或作业指导书参数。



2.1材质怎么选:TA1、TA2、TC4 的分界

TA1 与 TA2 怎么分,主要看三条:载荷与强度余量、供货状态实际性能、介质/温度与配对件。

极板牌号不能直接决定螺丝牌号。材料选择要同时满足设备规范和连接功能,螺丝本身的承载和装配要求仍需单独核对。TC4 即使强度更高,也不能在设备规范未允许、介质和电位条件未确认时直接选用。

→ 材质不是越强越好,是要和载荷、介质、配对件一起匹配。



材料更适合进入评审的条件先确认再定适用条件 / 确认方式
TA1 纯钛载荷较低、强度余量充足、结构空间受限、介质条件合适高预紧载荷、细牙小规格、啮合偏短、批次性能未核核对供货状态强度、塑性和批次证明;按锁付条件评估
TA2 纯钛通用阳极侧紧固、机械压紧为主、需要更高强度余量配套内螺纹和表面状态未确认,不能凭牌号推定装配结果结合载荷、规格、有效啮合长度和配对件评审
TC4 钛合金设备规范允许、确有较高强度需求、关键连接位规范未允许、介质/电位条件未确认、表面方案未评审必须执行设备材料规范,并单独评审介质、电位和表面方案



2.2表面处理怎么定:先问功能,再定区域和验证

表面处理不是“选一种涂层”,而是先回答:这个部位要解决什么问题。先定功能,再定方向和区域;具体工艺等介质、电位、洁净条件明确后再落。

阳极侧处于氧化性介质和高电位环境时,表面处理方案不能只按“耐蚀”或“导电”单一功能选择,还要评审处理层在对应电位、介质和析氧条件下的稳定性及污染风险。

→ 承压面与螺纹是否采用相同处理,要分别判断:导电处理通常只做承压面、螺纹区遮蔽;防咬合处理只做螺纹区、承压面保护。



要解决的问题处理方向适用前提对螺纹和装配的影响需确认
承压面导电接触局部导电处理或保留基材接触配套面状态、接触电阻要求、工况稳定处理区域限定在承压面,螺纹区通常需遮蔽接触电阻测试条件与责任方
耐蚀与表面稳定钝化或表面改性方向介质条件、温度、要求明确可能改变螺纹摩擦系数,需复核定扭矩膜厚、均匀性、处理后螺纹复检
螺纹防咬合螺纹区润滑或减摩方向介质、氧环境、洁净要求允许会改变扭矩—预紧力关系,需重新标定润滑介质兼容性与洁净限值



处理方向典型膜厚范围对螺纹配合的影响适用条件 / 确认方式
化学钝化
酸洗/硝酸钝化
通常纳米级,约几 nm 到 <0.1 μm对螺纹中径间隙影响一般可忽略;酸洗去除量、均匀性需单独控制按工艺确认;处理后复检螺纹状态
钛阳极氧化随工艺和电压变化,可从亚微米到数微米膜厚叠加在牙侧,螺纹区建议遮蔽;2–10 μm 仅适用于特定厚膜工艺按电压、膜厚和遮蔽方案确认
局部导电镀层
如银/镍
3–15 μm仅做承压面,螺纹区严格遮蔽;银、镍等在阳极侧介质和电位条件下需单独评审兼容性先评审介质、电位兼容性,不能只按“导电”选择
螺纹区干膜润滑
MoS₂/PTFE 等
典型约 5–15 μm,按中径余量反算膜厚本身改变配合状态,外螺纹需预留中径余量按膜厚反算中径余量,并重新标定扭矩



示例计算:若螺纹区单侧膜厚 5 μm,双边等效约 10 μm。该值仅用于说明膜厚会吃掉中径间隙,实际需按工艺膜厚、中径间隙和配套件实测反算。M4–M6 钛螺纹的标准中径间隙本就只有十几到几十微米,因此螺纹区是否参与处理、遮蔽边界在哪里,比“选哪种涂层”更直接决定装配松紧。



✔ 典型排查结论:处理后偏紧,先查膜厚、遮蔽和尺寸余量,再判断是否动螺纹。不要先放宽螺纹。



2.3螺纹结构:先排顶底和干涉,再谈扭矩

“已经拧紧,组件却没贴合”,先别急着加扭矩。先查三件事:螺丝是否顶到盲孔底部;头下圆角、螺纹收尾是否与配套件干涉;半牙结构的光杆段是否进入错误配合位置。

根据孔深和夹持厚度,调整总长、杆部长度、有效牙长和入口倒角。螺纹通止规合格之外,样品必须用配套件试装,观察旋入过程和承压面贴合状态。

→ 验收点:配套试装旋入顺畅、无顶底、无局部干涉,承压面贴合后再确认锁付扭矩。



螺纹配合公差带的典型选择

钛与钛内、外螺纹配合时,由于钛易咬合、热膨胀系数与钢不同,通常不推荐钢件常用的中等旋合公差,而优先采用间隙偏大的配合:

内螺纹(配套钛件):常规初始评审基准为 6H,精度要求高或有防咬合需求时可评审 6G。

外螺纹(钛螺丝):常规初始评审基准为 6g;有防咬合需求或螺纹区需保留膜层时,优先评审 6f 或 6e。

外螺纹 6h 比 6g 更紧,不作为涂层或防咬合方向的推荐公差带;6h 只能用于无涂层、配合间隙足够的场合,并需配套试装确认。

螺纹区需做钝化、阳极氧化或镀层时,外螺纹公差应往间隙偏大方向预留,并按膜厚反算中径余量。

→ 以上为初始评审方向,最终公差带需结合螺纹规格(M3–M8 细牙为主)、有效旋合长度、膜厚及配对件实测确认。



2.4公差:只收紧影响装配的尺寸

客户需要的批量一致性,来自关键尺寸的稳定控制,不是所有尺寸一起加严。总长和有效牙长关系到顶底与啮合;头下承压面与杆部轴线的关系影响贴合;设计包含定位光杆时,杆径与长度会影响定位配合。

从装配关系中识别这些尺寸,在图纸上明确公差与检测要求。需要表面处理的部位,区分处理前和处理后的控制尺寸,提前留出加工余量。对装配没有明显影响的尺寸,不必一并收紧。



控制尺寸典型公差参考说明适用条件 / 确认方式
有效牙长±0.2 mm直接影响啮合深度与顶底;小规格建议收紧M3–M8 初始参考;M3–M4 细牙按图纸复核
螺丝总长±0.3 mm盲孔安装时建议预留底部间隙 ≥0.3–0.5 mm按孔深、夹持厚度和顶底风险确认
头下承压面与杆部轴线垂直度≤0.05 mm影响承压面实际贴合率按装配贴合要求确认
头下圆角半径按配套孔口匹配,偏差 ≤0.1 mm防止头下圆角先于承压面接触用配套孔口尺寸对照确认
螺纹中径按 6H/6g、6G/6f 等约定公差带执行表面处理后需复检成品复检 + 配套试装



以上为 M3–M8 阳极侧钛螺丝的初始参考量级,需按图纸、规格和配套件复核;M3–M4 细牙小规格建议在此基础上收紧。对装配无直接影响的尺寸,不必一并加严,以免推高加工成本。



2.5防咬合:牙面、配对材料、锁付条件一起控

钛螺纹存在咬合风险。配合干涉、牙面损伤、杂质和装配偏斜,都要纳入排查。防咬合方案应与配对材料、表面状态和锁付条件一起确定。

制造端检查牙面完整性、入口毛刺和磕碰,控制处理后配合状态。装配端确认起拧对正、锁付速度及扭矩条件。需要使用润滑或防咬合介质时,先确认其对工艺介质、氧环境和洁净要求的适用性。

→ 验收点:约定拆装次数后,牙面无拉伤、无异常材料转移、旋入阻力稳定。



控制项典型建议值说明适用条件 / 确认方式
锁付转速≤25 r/min(手工或低速定扭工具)高速易摩擦生热、加剧咬合;关键连接位建议 ≤5 r/min初始试装建议,非批量作业指导书;按实测确认
螺丝与内螺纹轴线偏斜建议 ≤2°,关键位建议 ≤1°起拧前对正,避免偏载刮伤牙面按工装和锁付条件确认
扭矩—预紧力关系按目标预紧力、钛材许用应力和实测扭矩系数 K 标定不得按“同等强度等级钢件扭矩的百分比”换算按表面状态、配对件和批次实测标定
表面状态变化钝化、阳极氧化、干膜润滑后重新标定原扭矩值不得跨表面状态直接沿用每种表面状态单独标定
防咬合介质方向螺纹区干膜、磷化+干膜,或仅牙面超精车+清洁需结合阳极侧氧环境、介质和洁净要求评审先评审兼容性,再确认是否可用



扭矩不能照搬钢件:摩擦系数和扭矩系数 K 会随表面状态、配对件和批次变化,不能只凭通用表值确定锁付扭矩。干膜润滑可能显著降低摩擦系数,但是否可用,要先看介质、氧环境和洁净要求。



03 制造中怎样控制起拧卡滞和承压面干涉

入口毛刺 · 头下圆角 · 批量落地



3.1入口毛刺和倒角:控制“第一圈就紧”

入口毛刺和倒角不完整,会让螺丝起拧时咬边、偏斜,表现为“第一圈就紧”。控制点放在成牙后和去毛刺后:检查入口倒角、牙顶毛刺和磕碰;表面处理前再确认一次,避免处理后再去毛刺造成尺寸变化。成品复检入口旋入阻力,并结合配套件试装确认无咬边、无偏斜。



3.2头下圆角与配套孔口:避免“扭矩达标但不贴合”

头下圆角半径与配套孔口倒角/圆角不匹配,会先干涉、后“扭矩达标”。图纸评审时用配套孔口尺寸对照头下圆角;样品试装看承压面贴合痕迹,不只看扭矩读数。



3.3批量落地:把要求写进图纸、工艺和检验

样品确认后,关键尺寸公差、牙型与收尾、处理区域与遮蔽、膜厚、试装判定,先写进图纸和工艺文件,再形成检验规范。检验记录的作用是证明执行结果,不是替代要求定义。



04 样件验证:样品阶段先约定什么

把验收规则前置,避免样品寄出后反复



样品阶段提前约定检验项目、方法和判定要求,避免样品寄出后才讨论验收方式。



验证维度具体项目判定与记录责任方 / 说明
材料牌号、状态、材料证明、约定附加检测符合设备规范和采购要求,批次可追溯螺丝供应商提供材料证明
尺寸总长、有效牙长、承压面、定位部位记录最终表面状态下的尺寸和螺纹状态供应商记录;关键尺寸双方确认
装配配套件旋入、贴合、锁紧、拆卸无卡滞、无顶底、承压面贴合、拆卸无拉伤双方按约定共同确认
预紧力有要求时按约定方法验证不能只记录工具扭矩按测试条件明确责任方
功能导电、涂层稳定性或洁净要求明确测试条件及责任方按项目约定由供应商/配套供应商/客户完成
组件运行寿命、密封和电化学性能在相应组件与工况下确认组件级验证,按项目约定



05 提交这些信息,可先做定制评审

把图纸和异常信息给全,定位更快



建议提供作用
螺丝图纸、安装位置、配套内螺纹资料判断结构、配合、顶底和干涉
夹持厚度、孔深、定位要求确定有效牙长、杆长和关键公差
是否接触介质、导电、绝缘;温度、压力、材料规范决定材料、表面处理和验证方向
表面处理与洁净要求;异常照片、锁付参数、拆装记录确定处理区域、膜厚,并快速定位问题



06 常见问题 FAQ

工程师和采购最常问的四条



Q1配套螺丝必须和极板使用相同牌号吗?

应先执行设备材料规范,再结合螺丝载荷、介质接触和电气功能确定。不能仅凭极板牌号,直接决定紧固件材料。



Q2螺纹通止规合格,为什么还需要配套试装?

量规检查用于判断规定的螺纹要求;配套试装可以发现顶底、头下干涉、装配偏斜及最终贴合问题,两者应结合使用。



Q3处理后偏紧,是否应该先放宽螺纹公差?

不建议先放宽螺纹。先查膜厚、遮蔽和处理前尺寸余量;常见原因是螺纹区参与处理导致膜厚叠加。螺纹区遮蔽、承压面单独处理、处理前预留余量后,再复检处理后螺纹状态。



Q4样品合格,批量为什么还会不稳定?

先查关键尺寸、牙面状态、处理区域与遮蔽、膜厚是否在图纸和工艺文件中定义并复检;批量一致性来自关键尺寸稳定控制,不是所有尺寸一起加严。



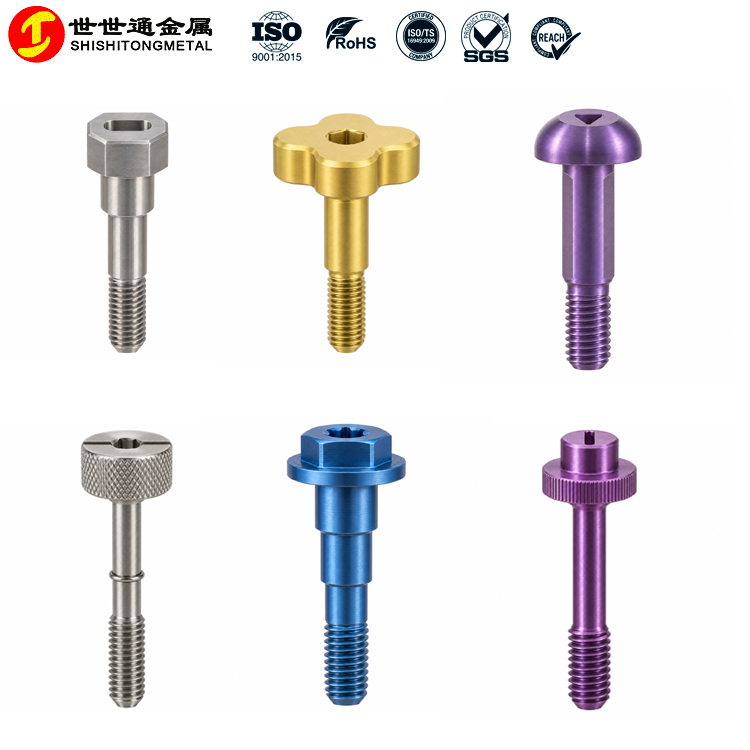

阳极侧钛螺丝定制
材料评审 | 螺纹结构 | 表面处理 | 样件验证

世世通可围绕安装位置、配套内螺纹、夹持厚度、介质与导电要求,评审钛螺丝材料、结构、表面处理、公差和样件验证方案。

提交 4 项资料,先做装配问题定位:
① 螺丝图纸 / 安装位置 ② 配套内螺纹资料
③ 夹持厚度 / 孔深 ④ 异常照片 / 现有锁付参数

联系人:谢小姐 | 电话:13149943113 | 邮箱:sst@szsst88.com
路径:资料初评 → 样件验证 → 批量控制点确认



注:本文参数为初始评审参考,最终以客户图纸、设备规范、配套件实测和样件验证结果为准。
