精密设备方头螺丝卡滞怎么办？公差收紧至 ±0.1mm + 冷镦成型案例

在精密滑轨中，一颗看似普通的螺丝，如果头部尺寸、边缘状态或螺纹配合出现细微偏差，就可能影响整个滑动机构的运行状态。

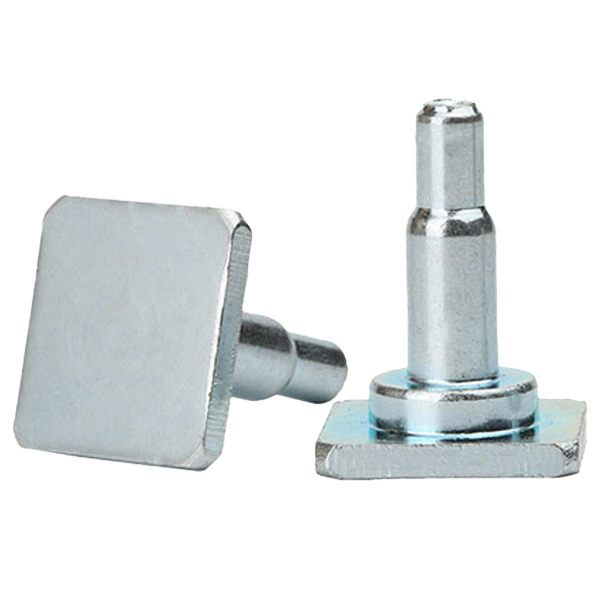

我们曾接到一家日系精密机械滑轨设备制造商的方头螺丝定制需求。客户原使用的 M6×20mm 方头螺丝在实际装配过程中出现滑轨卡滞、配合间隙不稳定等情况，同时原有 CNC 加工方式成本较高，希望在满足装配精度的基础上，对产品结构及生产工艺进一步优化。

经过图纸分析、尺寸评估、样品验证及工艺调整，世世通最终采用头部边缘优化、公差收紧、搓牙参数控制及冷镦成型等方式，对这款方头螺丝进行了重新设计和生产。

一、客户遇到的问题：尺寸只差一点，滑轨运行就可能受到影响

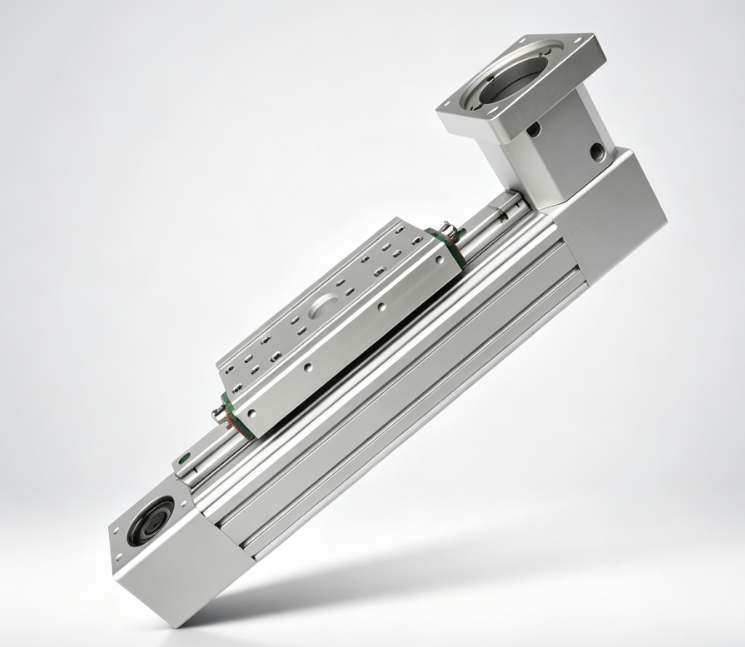

该客户主要生产高精度工业设备使用的滑轨系统，对紧固件与滑轨之间的配合尺寸较为敏感。

根据客户反馈，原有方头螺丝主要存在以下几个问题。

1. 方头边缘较锋利，滑动过程中容易产生干涉

原方头螺丝头部边缘较为锋利。

当螺丝安装进入滑轨后，方头边缘与滑轨接触区域容易产生额外摩擦，在部分位置出现滑动不顺甚至卡滞现象。

对于普通结构件来说，这种细微接触可能并不明显，但对于精密滑轨而言，局部摩擦变化就可能影响运行顺畅度。

2. 原有 ±0.2mm 尺寸公差难以满足精密配合要求

客户原产品部分关键尺寸公差约为 ±0.2mm。

对于这类需要在滑轨内部运动和定位的方头螺丝来说，尺寸偏大时可能增加滑动阻力；尺寸偏小时，又可能带来间隙增大、定位稳定性下降等问题。

因此，客户希望进一步缩小尺寸波动范围，让批量产品的装配状态更加一致。

3. 螺纹尺寸控制要求较高

该产品的螺纹相关尺寸要求控制在约 ±0.02mm 范围内。

如果尺寸偏大，可能造成装配过紧；如果尺寸偏小，则可能影响锁付后的配合状态。

这意味着生产过程中不仅要控制方头尺寸，还要同时关注搓牙前胚径、牙板状态、搓牙速度以及批量检测。

4. CNC 加工可以满足结构要求，但成本压力较大

客户此前采用 CNC 方式加工部分结构。

CNC 适合小批量及复杂零件加工，但当订单数量提升后，单件加工时间和综合制造成本也会随之增加。

因此，客户希望寻找一种能够兼顾尺寸要求和批量制造效率的生产方式。

二、世世通针对滑轨卡滞问题的调整思路

收到客户图纸及使用反馈后，世世通没有只针对某一个尺寸单独调整，而是结合实际滑轨配合关系，对头部边缘、方头尺寸、螺纹加工以及成型工艺进行综合评估。

1. 优化方头边缘，减少滑轨接触位置的尖锐干涉

针对原螺丝头部边缘较锋利的问题，对方头边缘进行圆滑化处理。

将容易与滑轨产生摩擦的尖锐边缘调整为更加平滑的过渡结构，在不影响方头定位功能的前提下，减少局部接触干涉。

这种调整需要结合客户滑轨内部空间、方头有效定位尺寸以及装配方向共同确认，避免边缘修改后影响原有配合。

2. 关键尺寸公差由 ±0.2mm 收紧至 ±0.1mm

根据客户实际装配情况，对方头相关关键尺寸进行重新评估，并将部分尺寸公差由原来的 ±0.2mm 调整至 ±0.1mm。

公差收紧后，对模具、成型稳定性以及后续检测提出了更高要求。

因此在批量生产过程中，需要持续关注关键尺寸变化，而不能只依赖首件检测。

3. 控制搓牙胚径，并配合定制牙板调整加工参数

对于螺纹部分，世世通重点控制搓牙前胚径，并根据产品要求配置相应牙板。

生产过程中适当调整搓牙速度，对螺纹尺寸和通止状态进行检查，减少因加工波动造成的装配差异。

针对客户关注的螺纹配合要求，通过通止规及相关尺寸检测确认产品是否符合图纸要求。

对于精密滑轨类零件而言，“能装进去”并不代表已经满足要求，更重要的是批量产品在锁付、定位和滑动状态上的一致性。

4. 评估冷镦成型，替代部分 CNC 加工

结合该方头螺丝的结构特点和订单数量，世世通重新评估了制造路线，并采用冷镦成型方案进行生产。

相较于逐件 CNC 切削加工，冷镦更适合一定批量下的紧固件成型。

在模具及工艺稳定后，可以减少部分机加工工序，同时兼顾生产效率与批量一致性，从而帮助客户优化综合采购成本。

三、样品需结合实际滑轨进行验证

对于精密滑轨使用的螺丝，仅看尺寸检测报告并不足以完全判断实际装配效果。

因此，该项目样品完成后，客户将螺丝安装到实际滑轨中进行配合测试。

测试重点包括：

• 方头进入滑轨后的滑动状态；

• 边缘是否出现明显干涉；

• 螺纹是否满足通止及锁付要求；

• 装配后的间隙和晃动状态；

• 连续移动过程中是否出现卡顿或异常摩擦。

根据客户反馈，调整后的产品在滑轨中的运行状态得到改善，相关尺寸及螺纹配合满足客户图纸和实际装配要求，随后进入批量生产。

四、该项目的关键定制参数

具体公差、检测方法及交期仍需根据不同图纸、材料、表面处理和订单数量确认。

五、该案例为客户带来的改善方向

这类项目需要解决的，并不是单纯把公差从 ±0.2mm 修改成 ±0.1mm，而是让螺丝与客户设备之间形成更稳定的配合关系。

根据客户反馈，主要改善体现在以下几个方面：

滑轨运行顺畅度提升

通过方头边缘优化及关键尺寸调整，减少了原有尖锐边缘带来的局部摩擦和卡滞问题。

批量配合一致性改善

关键尺寸公差收紧，并加强搓牙胚径及螺纹通止检测，有助于减少不同批次和不同产品之间的尺寸波动。

兼顾锁付与滑动要求

对于滑轨类产品而言，尺寸并非越紧越好。

需要在滑动间隙、定位精度和锁紧状态之间找到适合客户结构的配合范围。

批量制造适配性提高

通过冷镦方式替代部分 CNC 加工，在满足产品结构和公差要求的前提下，提高了该产品批量制造的适配性。

在样品验证通过后，该项目进入批量生产，并按约定周期完成交付。后续双方继续保持相关产品的合作与沟通。

六、哪些客户也可能遇到类似问题？

这个案例并不仅适用于工业滑轨。

只要产品存在精密移动、导向、定位或者小间隙装配，都可能遇到类似问题，例如：

• 精密滑台；

• 直线导轨；

• 自动化设备；

• 精密检测设备；

• 工业相机及镜头模组；

• 机器视觉设备；

• 传感器安装结构；

• 小型运动模组；

• 精密仪器内部调节机构。

这些场景经常出现一个共同特点：

尺寸偏大一点，容易卡；尺寸偏小一点，又容易晃。

因此，在非标螺丝定制过程中，除了关注材质和强度，还需要同时考虑头部边缘、关键尺寸公差、螺纹配合、实际运动空间以及批量一致性。

七、精密设备螺丝出现卡滞，建议优先检查以下方面

如果您正在使用精密滑轨、滑台或者自动化设备，并出现螺丝卡滞、偏位、异响、装配不顺等情况，建议优先检查以下几个方面：

第一，看头部边缘

尖角、毛刺或冲压边缘都有可能与运动部件发生干涉。

第二，看关键配合尺寸，而不是只看螺纹规格

同样是 M6 螺丝，方头宽度、厚度以及配合间隙不同，实际使用效果可能完全不同。

第三，看批量尺寸波动

样品能使用，并不代表后续每一批都可以稳定装配，因此批量一致性同样重要。

第四，看螺纹通止和锁付状态

螺纹过紧或过松，都可能影响最终装配效果。

第五，结合实际设备验证

对于滑轨、导向机构和精密模组，实际装机测试往往比单纯尺寸判断更有参考价值。
