波前传感器镜头座定位不准？非标台阶螺丝解决重复拆装偏移

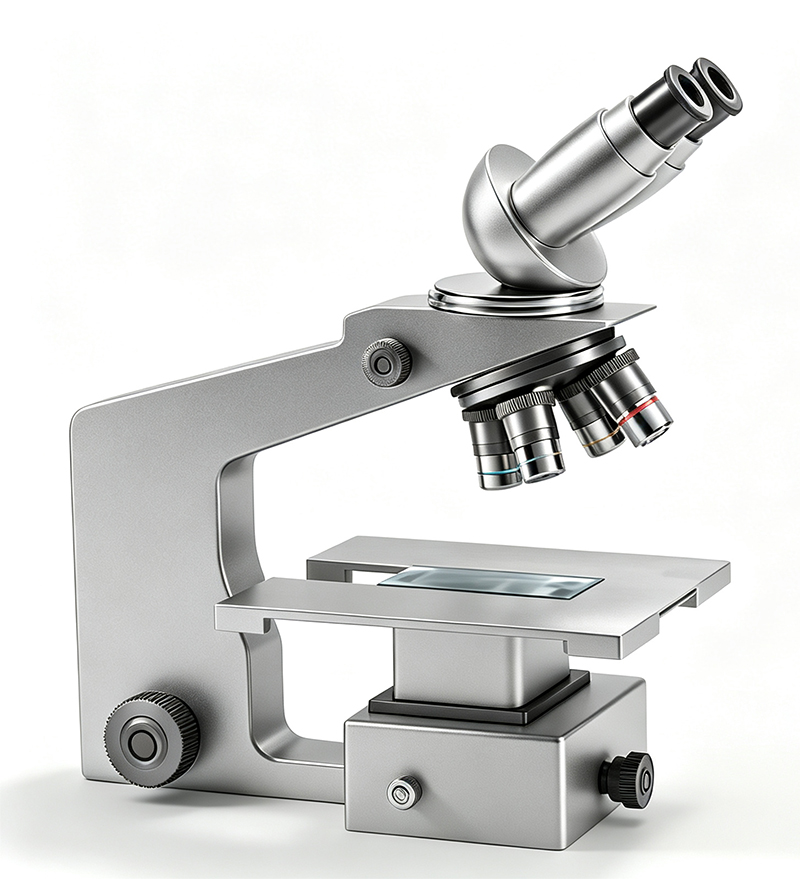

在波前传感器等精密光学测量设备中，镜头座与相机模组之间不仅需要完成机械固定，还需要尽可能保持稳定的相对位置。

对于这类结构，普通螺丝能够完成“锁紧”，但当客户的结构同时存在定位、重复拆装、安装间隙控制等要求时，仅依靠普通螺纹连接，往往难以兼顾定位与紧固。

2026年7月我们曾接触一家从事精密光学计量设备研发制造的客户。客户主营波前传感器及相关精密光学检测设备，在设备内部的镜头座与相机模组连接位置需要使用一款非标定位螺丝。

一、这颗螺丝具体安装在哪里？

这款螺丝并不是用于设备外壳，而是安装在：

波前传感器镜头座与相机模组的机械连接位置。

该位置一侧为镜头及其安装支架，另一侧为传感器安装组件。

在设备装配过程中，螺丝需要完成两个任务：

• 将镜头座可靠固定在相机安装结构上；

• 利用精确的台阶部位帮助控制两个零件之间的相对位置。

因此，这颗螺丝实际上属于：

“定位件 + 紧固件”的组合结构。

这也是普通标准螺丝与非标台阶定位螺丝之间的重要区别。

二、为什么普通螺丝不一定适合这个位置？

普通机丝螺丝主要依靠螺纹完成紧固。

但螺纹本身通常并不适合作为高精度定位基准。

如果镜头座安装孔与普通螺丝之间存在较大的装配间隙，每次拆卸、维护或重新装配后，镜头座都有可能在允许间隙范围内产生细微的位置变化。

对于一般机械结构，这种变化可能并不明显。

但对于波前传感器、机器视觉镜头、光学检测模块等精密设备而言，镜头、传感器和光路组件之间的位置关系往往更加敏感。

如果全部依赖普通螺丝完成定位，可能增加以下风险：

• 镜头座重复装配位置存在变化；

• 安装孔与螺纹之间存在侧向间隙；

• 锁紧过程中零件产生轻微偏移；

• 维护后需要重新校准机械位置；

• 紧固功能与定位功能相互影响。

因此，客户需要的不只是“一颗能拧进去的螺丝”，而是一颗能够匹配安装孔结构的非标台阶定位螺丝。

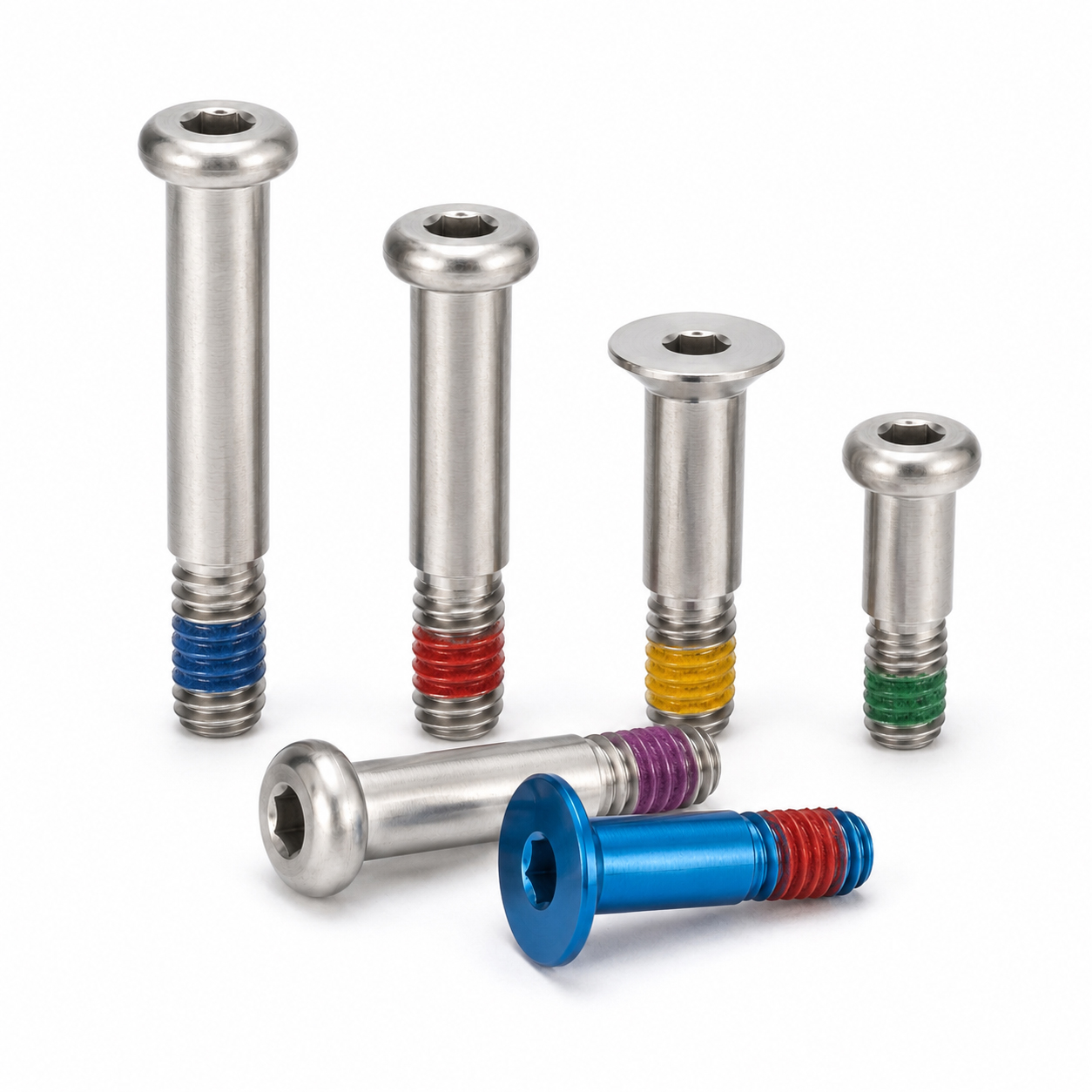

三、解决思路：让台阶负责定位，让螺纹负责锁紧

针对这类精密装配位置，世世通的思路是将螺丝不同区域的功能进行分离。

结构可以分为：

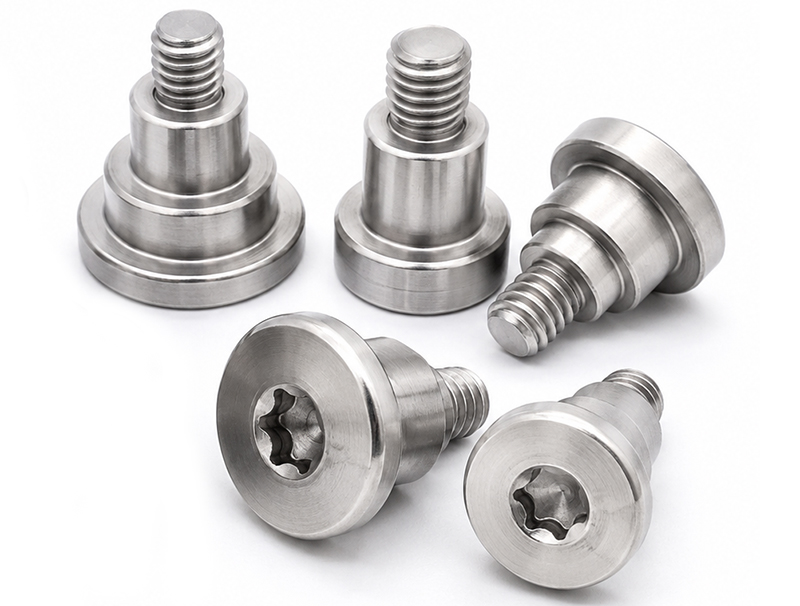

螺丝头部 + 精密台阶肩部 + 螺纹区域

其中：

1. 台阶肩部负责定位

根据客户镜头座安装孔尺寸，对台阶直径和长度进行匹配。

安装后，由较稳定的圆柱台阶与定位孔进行配合，而不是依靠螺纹牙峰作为定位基准。

这样可以减少螺纹连接间隙对横向位置的影响。

2. 螺纹区域负责产生锁紧力

台阶完成位置约束后，由末端螺纹负责锁紧。

这样可以把：

• 定位

• 紧固

两个功能尽量分开。

3. 头部根据安装空间设计

波前传感器内部通常属于紧凑型结构，因此还需要根据镜头座周围的空间确认：

• 头部直径；

• 头部高度；

• 槽型Q值控制；

• 工具进入空间；

• 是否与邻近镜头、电路板或壳体发生干涉。

如果标准头型尺寸过大，也可以按照安装空间调整为低头结构。

四、这类台阶定位螺丝最需要控制什么？

对于镜头座定位位置来说，重点并不是单纯追求“越高精度越好”，而是让螺丝公差与客户实际配合结构相匹配。

通常需要重点确认以下参数：

1. 台阶直径

台阶直径直接关系到与定位孔之间的配合间隙。

过大可能无法顺利装配，过小则会削弱定位作用。

因此需要结合客户孔径、公差带和装配方式共同确定。

2. 台阶长度

台阶长度需要与镜头座、安装板等零件厚度匹配。

如果台阶过短，定位面积不足；如果过长，则可能影响最终夹紧。

3. 台阶与螺纹同轴关系

如果台阶轴线与螺纹轴线偏差较大，即使单个尺寸合格，也可能导致安装时产生偏心。

因此，这类产品不仅看单尺寸，还需要关注整体结构一致性。

4. 头部与台阶过渡

对于尺寸较小的精密台阶螺丝，头杆过渡、圆角及加工毛刺也需要控制，避免影响零件贴合或安装。

五、给类似光学设备工程师的选型建议

如果你的产品中存在：

镜头座 → 相机模组

或：

光学支架 → 传感器外壳

这样的精密连接结构，可以先判断这颗螺丝到底只是负责锁紧，还是还承担定位功能。

如果需要重复拆装后保持较稳定的位置，或者安装孔与普通螺丝之间存在明显间隙，就可以考虑：

精密台阶螺丝 / 定制台阶螺丝 / 定位台阶螺丝

但台阶尺寸不能单独决定，需要同时结合：

• 定位孔尺寸；

• 零件厚度；

• 配合间隙；

• 拆装方式；

• 锁紧力要求；

• 周围安装空间。

六、世世通可提供哪些支持？

深圳市世世通金属制品有限公司专注非标螺丝和精密紧固件定制。

对于波前传感器、机器视觉、工业相机、精密光学设备中的特殊螺丝，可以根据客户图纸或样品进行：

图纸评审 → 可制造性设计评审 → 样品开发 → 尺寸检测 → 批量生产

重点不是简单改变螺丝尺寸，而是根据实际装配部位确认：

这颗螺丝为什么要做成这个结构，以及它在设备中需要解决什么问题。
