喷油器压板螺栓定制，共轨管发动机非标台阶螺栓解决方案

湖南一家生产喷油器体、共轨管的汽车零部件制造厂，在装配喷油器压板时，发现标准螺栓要么轴肩尺寸对不上，要么头部与安装空间干涉。

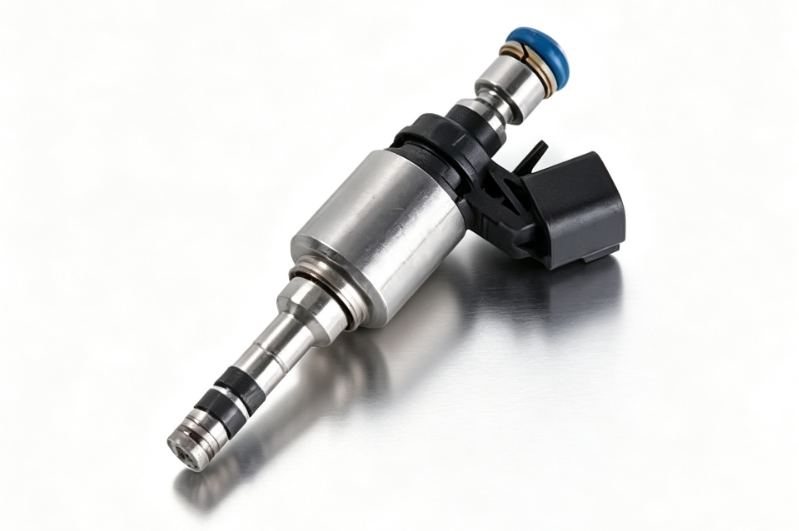

这类问题在发动机及燃油喷射系统中并不少见。喷油器压紧位置的螺栓，看似只是“拧紧”，实际却涉及定位、空间、强度、装配配合等多个环节。标准螺栓往往无法同时满足这些要求。

一、喷油器压紧位置，为什么普通标准螺栓不一定合适？

柴油喷油器在发动机工作过程中需要保持稳定安装状态。喷油器体压板固定位置的螺栓，既承担锁紧作用，还可能涉及安装空间、定位结构、杆部尺寸以及装配配合等要求。

如果直接使用普通标准螺栓，常见问题集中在三个方面：

1. 轴肩尺寸与安装孔不匹配

部分喷油器压紧结构不仅要求螺栓产生预紧力，还需要利用光杆或轴肩实现辅助定位。如果杆径、轴肩长度或过渡位置与零件结构不匹配，即使螺纹能锁紧，也可能影响零件定位状态。

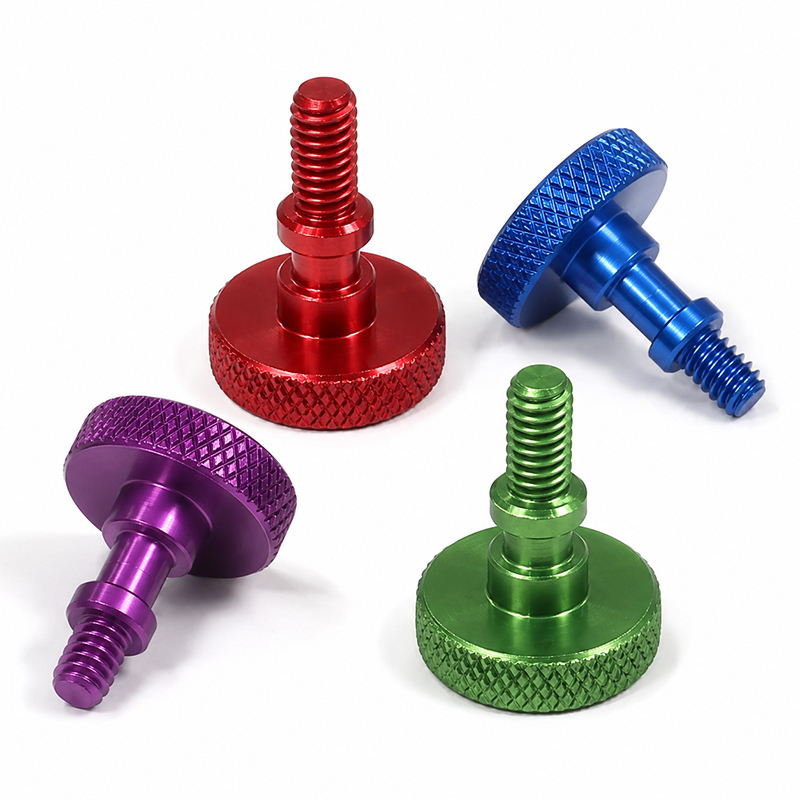

这类位置更适合根据客户图纸设计台阶螺栓、轴肩螺栓或带定位段的非标螺栓。

2. 安装空间限制头型选择

发动机及燃油喷射系统内部空间紧凑。螺栓头部过高、法兰直径过大或扳手操作空间不足，都可能导致装配干涉。

需要根据沉孔、安装面、套筒空间以及扳手操作方式，确认采用内六角法兰头、台阶头、外六角法兰头、特殊低头结构等。

3. 高强度要求不能只看“等级”

发动机零部件长期处于振动、温度变化和重复载荷环境中。客户提出 10.9 级、12.9 级等强度要求，但在材料选择上往往存在犹豫。

高强度非标螺栓不能只看最终硬度。原材料、热处理工艺、头杆过渡结构、螺纹加工方式以及表面处理，都需要结合应用综合评估。

二、客户需要定制什么样的喷油器压紧螺栓？

结合喷油器体及燃油系统结构，这类紧固件的定制重点在三个方向：

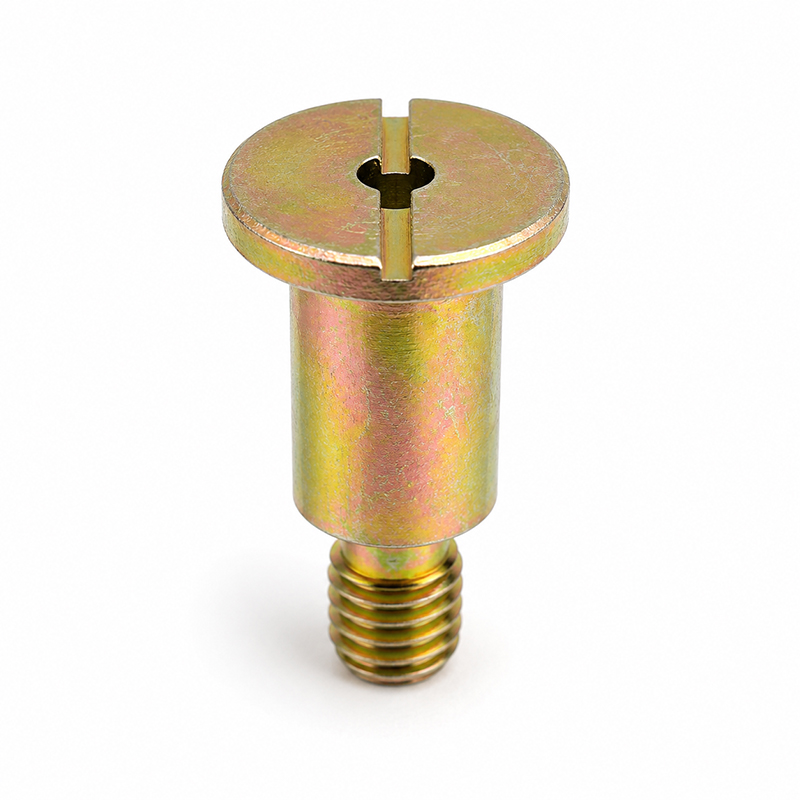

1. 台阶及轴肩结构

根据客户寄来的适配件，我们确定了喷油器压板的台阶直径、台阶长度、光杆长度、螺纹长度、头部尺寸和头杆过渡圆角。这些尺寸直接影响螺栓的定位精度和装配状态。

2. 材料与强度

客户最初在 40Cr 和 SCM435 之间犹豫。根据图纸和工况，结合 12.9 级强度要求，我们推荐优先选用 SCM435。

表面处理方面，锌镍合金和达克罗我们都进行了报价。考虑到实际工况和成本，优先推荐锌镍合金，既能满足防腐要求，也比达克罗更经济。

3. 螺纹配合

生产时需重点关注螺纹公差、有效牙长、螺纹起始位置、牙底完整性以及表面处理后的尺寸变化。开发过程中通过通止规、尺寸检测等方式确认螺纹加工状态，确保装配顺畅、不卡滞、不松脱。

三、非标螺栓开发过程中重点确认哪些内容？

前期从客户装配位置出发进行图纸评审，我们主要确认以下内容：

• 螺栓安装位置：是单纯锁紧，还是兼顾定位？

• 安装孔尺寸：孔径、沉孔深度、配合间隙是否合理？

• 受力方向：轴向预紧力为主，还是存在横向剪切？

• 工况环境：是否存在振动、温度循环或腐蚀介质？

• 强度等级：是否明确为 10.9 级、12.9 级或其他要求？

• 表面防腐要求：锌镍合金、达克罗、镀锌或其他处理？

• 结构细节：是否需要控制轴肩、光杆或螺纹位置？

结构确认后，根据产品数量、尺寸和精度要求选择制造路线。该案例中，螺栓以冷镦成型为主，后续机加工保证关键台阶和光杆尺寸，再进行热处理和表面处理。

四、我们的服务

深圳市世世通金属制品有限公司主要从事非标螺丝及特殊紧固件定制，可根据客户图纸、样品和装配工况，对台阶螺栓、轴肩螺丝、缩杆螺栓、长螺栓以及高强度非标紧固件进行开发与生产。

对于发动机及燃油喷射系统而言，一颗螺栓的价值不只是“拧紧”，更在于它是否真正匹配客户的结构、受力和装配要求。

如果您有喷油器压板螺栓、共轨管紧固件或其他非标螺栓需求，欢迎提供图纸或样品，我们可免费进行前期工艺评估和报价。
