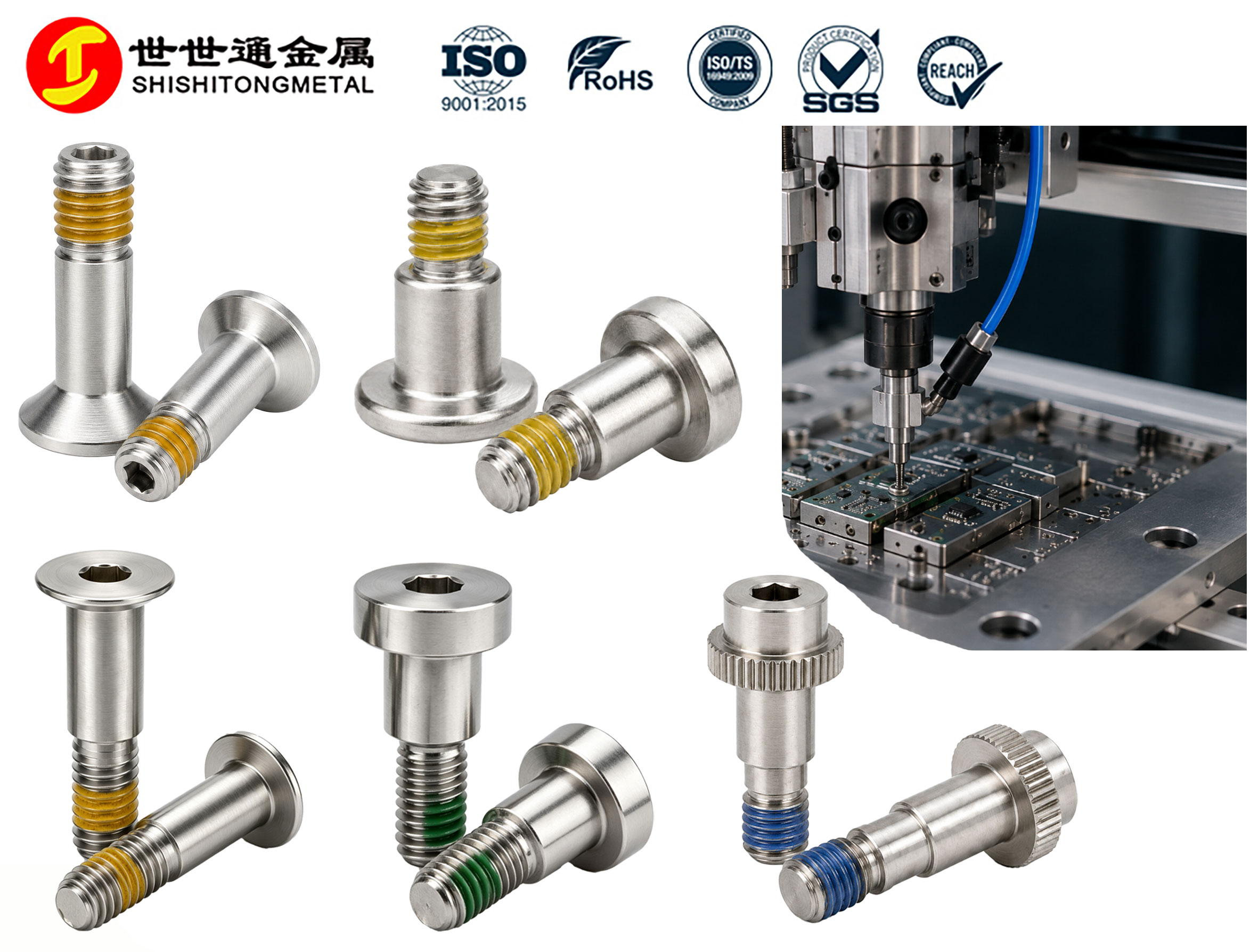

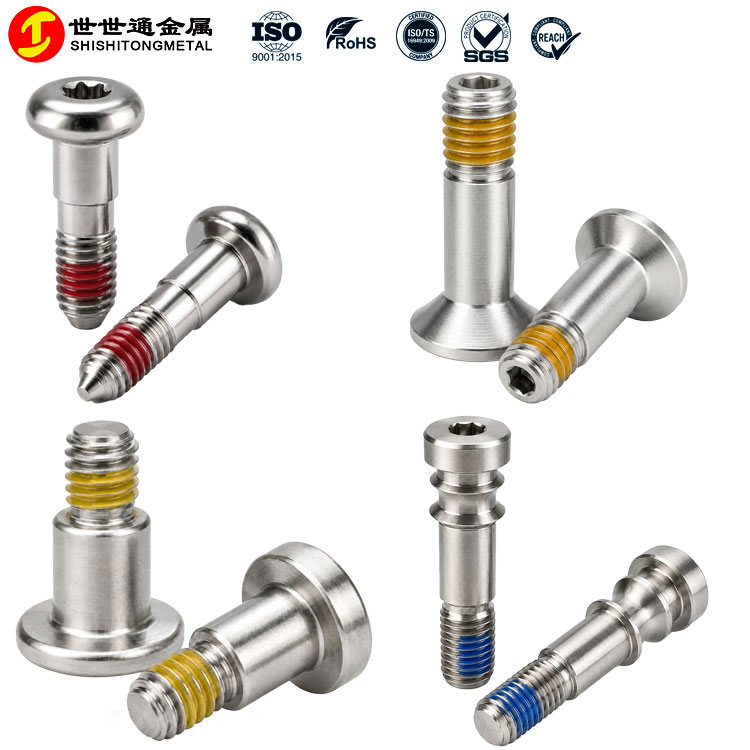

台阶点胶螺丝

自动化设备中的台阶点胶螺丝不仅用于锁紧，还可承担定位、导向、限位与转动配合。本文详细介绍台阶直径、台阶长度、有效螺纹、化学胶与尼龙胶、90°/180°/360°点胶角度及常见应用位置，帮助您正确评估非

订购热线:131-4994-3113

我要询价

详细介绍：

自动化设备为什么会用到台阶点胶螺丝？ 台阶负责定位与配合，尾部螺纹负责锁紧，点胶结构用于提高螺纹连接的防松能力自动化设备中的部分连接位置，并不只是要求把两个零件锁紧。当螺丝杆部还需要参与定位、导向、限位或形成转动配合时，可以根据安装孔尺寸、零件厚度、有效螺纹长度以及防松要求，评估使用非标台阶点胶螺丝。

台阶点胶螺丝解决的不是单一防松问题 普通全牙螺丝主要承担连接和锁紧作用。如果自动化机构同时需要杆部参与定位，而设备又存在启停、振动、往复运动或重复动作，螺丝结构就需要同时考虑“台阶配合”和“螺纹防松”。因此，台阶尺寸和点胶参数需要分别确认。

01 一颗台阶点胶螺丝，可以分成三个功能区域

头部：驱动与压紧 根据自动化设备内部安装高度、工具空间以及装配方式，可以设计内六角、内梅花、低头、盘头或其他非标头部结构。

台阶：定位与配合 光滑台阶段与设备孔位形成实际配合，需要重点确认台阶直径、台阶长度、公差、圆度以及装配间隙。

尾部：螺纹锁紧与点胶 尾部螺纹负责与内螺纹形成有效啮合，需要防松时，可进一步确认化学胶或尼龙胶的点胶位置、长度和覆盖角度。

台阶和螺纹承担的任务不同 如果安装孔需要利用螺丝杆部控制位置，真正参与定位的是光滑台阶段，而不是螺纹牙峰。因此，定制台阶点胶螺丝时不能只提供“M4×30”或“M5×40”。台阶直径、台阶长度、螺纹长度、头部尺寸以及点胶位置，都属于需要单独确认的参数。

02 为什么有些自动化机构不能直接使用普通全牙螺丝？

当螺丝杆部需要参与定位时，螺纹和光滑台阶不能完全等同 ➤ 螺纹牙峰不是完整连续的圆柱面，不适合作为普通光杆定位面直接理解。
➤ 台阶直径可以根据实际定位孔尺寸和配合要求单独设计。
➤ 台阶长度可以根据安装板厚度、衬套宽度或转动零件厚度确定。
➤ 尾部螺纹长度可以独立控制，避免螺纹进入原本需要光滑配合的位置。

台阶直径根据孔径及配合关系确定。

台阶长度匹配零件厚度和实际安装位置。

配合公差 根据定位、转动或拆装要求确定。

螺纹长度 根据实际内螺纹深度及有效啮合长度确认。

03 点胶位置应围绕有效锁紧螺纹设计

点胶不是整段螺纹全部覆盖 例如一颗总长30mm的台阶螺丝，其中20mm为光滑台阶，尾部10mm为螺纹，但实际进入设备内螺纹孔的有效长度可能只有6mm。这种情况下，需要重点确认的是这6mm有效啮合范围内的点胶位置，而不是简单按照10mm螺纹长度全部涂覆。点胶区域过于靠前、靠后或覆盖范围不合理，都可能影响实际装配状态。

定制点胶区域时建议同时确认这些参数 螺纹规格有效啮合长度点胶起始位置点胶长度覆盖角度锁入扭矩拆卸要求表面处理

04 化学胶和尼龙胶应该怎么选？

点胶类型	主要特点	适合关注的使用要求	定制时需确认
化学胶	装配后作用于内外螺纹啮合区域，用于提高螺纹连接的锁固和防松能力。	设备振动、重复动作或对螺纹锁固要求较高的位置。	胶种、覆盖长度、起始位置、覆盖角度、固化条件及拆卸要求。
尼龙胶	通过尼龙涂层与螺纹之间形成一定干涉和摩擦，提高旋入后的防松效果。	希望兼顾防松、装配以及后期维护拆装的连接位置。	涂层位置、长度、厚度、覆盖角度、锁入扭矩及重复使用要求。
注：化学胶与尼龙胶没有统一适用于所有设备的固定选择。实际方案需要结合螺纹规格、材料、表面处理、锁紧扭矩、工作温度、振动状态及拆卸要求确认。

05 同样是点胶，90°、180°和360°有什么区别？

点胶长度相同，不代表螺纹表面的实际覆盖范围相同 点胶除了需要确认轴向覆盖长度，还可以根据产品要求确认螺纹圆周方向的覆盖角度。例如，同样是5mm点胶长度，90°局部覆盖、180°半周覆盖和360°环周覆盖，实际参与接触的胶层范围并不相同。因此，图纸或采购要求中如果只标注“点胶5mm”，仍可能无法完整定义点胶结构。对于有明确锁入扭矩或防松要求的产品，建议同时确认覆盖角度。

覆盖角度	结构特点	适合重点考虑	需要注意
90°	螺纹圆周方向进行局部覆盖，胶层范围相对较小。	对锁入阻力、拆装或局部防松有要求的位置。	仍需结合胶层厚度和有效啮合长度验证。
180°	约覆盖半周螺纹，覆盖面积和锁入状态相对容易平衡。	自动化设备中的通用防松连接，可按实际扭矩要求评估。	需要确认覆盖是否位于真正啮合区域。
360°	螺纹圆周方向形成完整或接近完整的环周覆盖。	对覆盖范围和防松状态要求较高的位置。	覆盖增加后，锁入扭矩也需要同步进行实际验证。

覆盖角度不是简单的“防松等级” 90°、180°和360°主要描述点胶在螺纹圆周方向上的覆盖范围。最终锁入扭矩和防松状态还会受到胶种、点胶厚度、点胶长度、螺纹公差、螺纹规格、材料及表面处理等因素影响，因此应根据样品装配结果进行确认。

06 自动化设备哪些位置可以评估台阶点胶螺丝？

定位夹具 需要利用光滑杆部控制零件位置，同时通过尾部螺纹完成固定的安装位置。

摆臂与连杆机构 杆部可能参与转动或导向，螺纹端则负责固定和保持装配状态。

滑台限位机构 空间紧凑时可以分别设计头部高度、台阶尺寸和尾部有效牙长。

转盘与分度机构 存在重复启动、停止或运动的位置，可结合实际结构评估定位和螺纹防松要求。

同样是M4或M5，结构参数仍可能完全不同 不同自动化机构的安装板厚度、定位孔尺寸、运动频率、振动状态、内螺纹深度和维护周期不同。即使螺纹规格相同，台阶直径、台阶长度、头部高度、有效牙长和点胶区域也可能需要分别设计。

07 出现松动时，不一定只是增加点胶量

螺纹连接发生松动 可以检查锁紧扭矩、有效牙长、点胶位置、点胶角度以及现有防松方式是否匹配。

定位位置产生间隙 需要重点检查台阶直径、孔径、公差和磨损状态。增加点胶量不能解决台阶与孔之间的定位间隙。

螺丝旋入阻力过大 需要检查点胶厚度、覆盖角度、螺纹公差、表面处理以及实际锁入扭矩，不能只从防松效果判断。

自动化设备台阶点胶螺丝 · 常见问题

Q：普通全牙螺丝可以直接替代台阶螺丝吗？ A：需要根据安装位置判断。如果杆部只承担连接作用，可以按照普通螺纹连接评估；如果杆部还需要与孔位形成定位、导向或转动配合，则通常需要单独确认光滑台阶段的直径、长度和公差。

Q：化学胶和尼龙胶可以任选一种吗？ A：不建议只根据颜色或习惯选择。需要结合设备振动状态、锁入扭矩、拆卸周期、工作温度、材料、表面处理以及是否有重复拆装要求进行评估。

Q：点胶长度越长，防松效果就越好吗？ A：不能只按长度判断。点胶是否处于有效啮合区域、覆盖角度、胶层厚度以及螺纹公差都会影响实际锁入状态。点胶长度增加后，也需要同步确认装配扭矩是否合适。

Q：90°、180°和360°应该怎么选？ A：需要根据锁入扭矩、防松要求、螺纹尺寸和拆装要求确定。覆盖角度增加代表螺纹圆周方向上的胶层覆盖范围增加，但并不能脱离胶种、厚度和有效牙长单独判断。

08 世世通台阶点胶螺丝可评估哪些参数？

根据设备安装结构确认螺丝，而不是只按照螺纹规格生产 深圳市世世通金属制品有限公司可根据客户图纸、原螺丝、配套零件尺寸及实际装配位置，对头部、台阶、螺纹、化学胶或尼龙胶的点胶区域、材料及表面处理进行评估。对于图纸中明确要求的关键台阶尺寸，可结合产品尺寸、材料及生产工艺评估相应公差要求，并按照双方确认图纸进行生产和检测。

台阶结构台阶直径、长度、数量、圆度、同轴度及关键尺寸公差可根据图纸确认。

尾部螺纹根据内螺纹孔深及有效啮合要求确认螺纹规格、牙距、牙长和尾部结构。

点胶结构可根据要求确认化学胶或尼龙胶，以及点胶长度、起始位置和90°、180°、360°等覆盖角度。

09 从图纸到样品装配，需要确认哪些步骤？

1. 安装结构确认 确认台阶在设备中的定位、导向、转动或限位作用

2. 关键尺寸确认 确认头部、台阶直径、台阶长度、螺纹长度及公差要求

3. 点胶参数确认 确认化学胶或尼龙胶、点胶长度、位置及覆盖角度

4. 样品试装 检查旋入、定位、锁紧、锁入扭矩及是否存在结构干涉

5. 设备工况验证 在实际设备运动、振动和维护条件下确认产品使用状态

10 询价台阶点胶螺丝，建议提供这些参数
