内窥镜设备无磁螺丝定制，TC4钛合金螺丝替代316L不锈钢

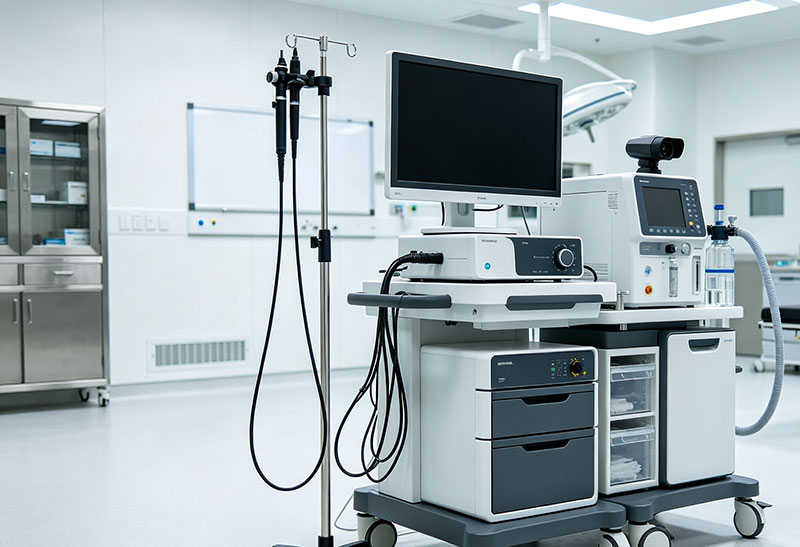

2025年七月，内窥镜设备制造商曾小姐通过互联网找到我们，他们主做产品是消化内科（胃镜、肠镜）、呼吸内科（支气管镜）等系列设备。在设备装配过程中，曾小姐公司对组件的磁性表现提出了严格要求。此前采用的方案是 SUS316L 奥氏体不锈钢螺丝，装配后检测发现存在磁性干扰的隐患。所以需要针对内窥镜设备定做无磁螺丝。

对不锈钢螺丝进行消磁处理后发现——依旧有磁性，问题并未得到解决。

这并非个例，而是奥氏体不锈钢紧固件在加工过程中常见的“隐性特性”：

冷加工诱发马氏体转变。 螺丝在生产中要经过冷镦成型、搓丝、滚牙、搓牙等冷加工工序，316L 在冷变形条件下会发生 γ（奥氏体）→ α′（马氏体）相变。马氏体具有铁磁性，相变一旦发生，材料本身就从“弱磁”变为“带磁”。

消磁处理去不掉“相变磁性”。 常规消磁（退磁）只能消除外部感应磁化，无法恢复因微观结构改变而产生的磁性。这就是为什么处理后检测依然有磁性。

对磁场敏感的应用场景来说，这种残留磁性是材料层面的问题，必须从源头规避，而不是靠事后处理补救。

二、为什么选择 TC4 钛合金

在与客户确认技术要求后，双方将材料方案调整为 TC4（Ti-6Al-4V，α+β 型钛合金）。就磁性这一个维度看，两者的差异非常明确：

TC4 的核心优势在于：

无铁磁性，从材料层面规避。 钛合金不含铁磁性元素，相对磁导率接近真空水平，天然无磁性，与加工工艺无关——冷镦、搓丝、滚牙都不会改变这一点。选 TC4，磁性问题在材料环节就被排除，不需要再依赖任何事后消磁工序。

注： TC4 材料成本高于奥氏体不锈钢，但在磁性敏感且单机用量极小的医疗设备场景下，以材料替换规避整机磁性风险，综合性价比反而更优——毕竟一颗螺丝的磁性隐患，带来的可能是整机检测不达标或临床使用风险。

三、方案落地过程

1. 按图评估，确认工艺可行

客户提供图纸与技术要求，我方按图评估工艺可行性。重点确认了螺纹规格、公差范围、头部尺寸等关键参数在 TC4 材料上的可加工性，确认无误后进入打样环节。TC4 材料按 GB/T 3621 / ASTM B265 要求采购，随货提供材质证明。

2. 打样实测，数据说话

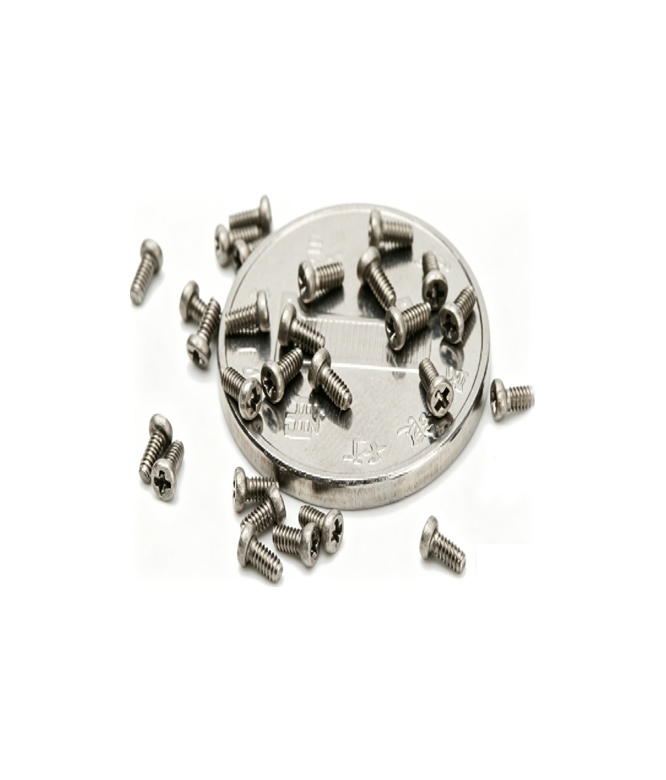

首轮打样完成后，客户对样品进行了相对磁导率测试和吸磁测试。实测结果：μr≈1.00005，无吸磁表现，与理论预期一致，满足内窥镜设备的磁性管控要求。

3. 装机使用，后续跟进

该螺丝安装于电子内窥镜设备手柄与镜体连接处的固定组件上，单机 2 颗，靠近磁敏感元件区域。 目前交付批次已完成装机，客户产线反馈装配顺畅，尺寸与螺纹配合无异常。入厂检验及装机后复检均未出现磁性相关不良，设备整机磁性指标稳定。客户表示后续新机型涉及磁性敏感组件时，会优先考虑 TC4 方案。

四、定做流程

提供图纸/技术要求 → 工艺与材料评估 → 报价 → 打样 → 磁性实测验证 → 客户确认 → 批量交付（附材质证明）

每个环节均以书面技术要求为准，避免口头沟通带来的偏差。

五、常见问题（FAQ）

Q1：TC4 螺丝为什么没有磁性？

TC4 属于 α+β 型钛合金，不含铁磁性元素，相对磁导率 μr≈1.00005，接近真空，天然无磁性，与加工工艺无关。

Q2：不锈钢螺丝消磁处理后为什么还有磁性？

因为磁性来源于冷加工诱发的马氏体相变，属于材料微观结构变化，而非外部感应磁化。消磁只能消除感应磁性，无法消除相变磁性，且该变化不可逆。

Q3：如何验收磁性指标？

可采用相对磁导率测试或吸磁测试，以实测结果作为验收依据；同时核验材料材质证明，确认牌号为 TC4。

Q4：TC4 成本比不锈钢高，为什么还要选它？

在磁性敏感的应用场景中，不锈钢方案存在“消磁后仍可能带磁”的不可控风险。对医疗设备而言，一颗螺丝的磁性隐患可能影响整机合规性。用 TC4 从源头消除风险，综合成本反而更低。

六、小结

这次合作的核心转变是：客户从“事后消磁补救”转向“材料源头规避”。TC4 螺丝安装于内窥镜设备手柄与镜体连接处，靠近磁敏感元件，作为内窥镜设备无磁螺丝打样实测 μr≈1.00005，无吸磁表现。客户验证通过后进入小批量交付，目前已完成装机，产线反馈装配顺畅，整机磁性指标稳定，无不良反馈。

如果您也有类似需求——对磁性敏感、或在使用不锈钢螺丝过程中遇到消磁无效的问题，欢迎提供图纸与技术要求，我们按图评估工艺可行性并给出方案。
