低磁T2纯铜螺丝定制，电子罗盘地磁传感器无磁微型螺丝解决方案

一、客户背景与原有方案

客户为美国本土深耕16年的工业磁传感器制造商，核心产品包含电子罗盘模块、三轴地磁传感组件、惯性导航姿态模组，终端覆盖工业测绘无人机、地形勘探测绘仪、AGV导航设备、户外巡检机器人。

产品精度指标：电子罗盘航向测量公差±0.6°，整机出厂校准要求一次达标。

客户原有紧固件方案为经过消磁处理的316L不锈钢微型螺丝。在多数装配场景下，该方案满足±0.6°的出厂标准，单颗螺丝带来的地磁零点偏移典型值为0.3°~0.5°。

二、新需求的出现

随着客户产品迭代，两个变化催生了更严格的要求：

变化一：装配密度提升
新一代电子罗盘模块中，PCB板与地磁传感芯片的间距进一步压缩，固定螺丝距离芯片约4.8mm，空间紧凑程度超过以往产品。

变化二：校准效率目标上调
客户产线提出新目标：整机校准一次通过率需稳定达到95%以上，以减少返工环节。

客户原有316L不锈钢方案虽然单台产品全部合格，但批次间存在磁性波动，导致一次性校准通过率在90%~95%之间浮动。工程团队分析后决定寻找一种天然无磁、批次一致性更优的替代方案。

三、两款定制专属单品方案

结合模块两处不同装配点位的距离、扭矩、成本需求，为客户定制两款规格、工艺区分的T2纯铜一字精密螺丝单品，分别适配高危近芯片点位及常规支架辅助点位。

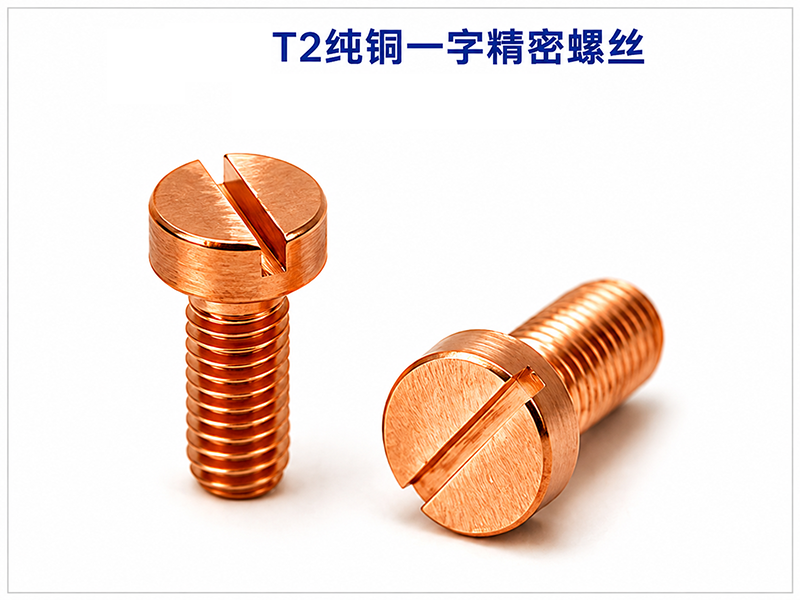

单品一：全非标开模T2纯铜一字精密螺丝（芯片近距离核心固定位）

应用安装点位：地磁传感芯片旁PCB主板主锁紧位置，螺丝距离芯片约4.8mm，磁性管控优先级最高；额定锁附扭矩≤0.4N·m；设备调试阶段存在5-15次反复拆装需求。

图纸规格参数

• 原材料：T2紫铜，天然非铁磁性金属，无磁化残留风险

• 螺纹规格：客户定制非标细牙微型螺纹

• 螺丝整体长度：按图纸定制

• 头部结构：加厚优化头部直径及承压厚度，提升锁付稳定性

• 一字槽核心管控公差：槽宽控制在0.4±0.05mm

• 一字槽深度经设计，匹配客户工厂现有标准一字批头，同时保留足够头部壁厚



生产管控工艺

① 冷镦一体成型加厚铜质螺丝头部，减少二次车削对结构强度的影响
② 一字槽采用数控高精度铣槽工艺，槽口垂直度、宽度进行抽样检测
③ 螺纹采用低速滚牙加工方式，降低铜材形变应力
④ 成品外观检测：无毛刺、无形变、螺纹牙型完整
⑤ 出厂前磁吸筛查：每批次抽检，确保无明显磁吸贴合现象

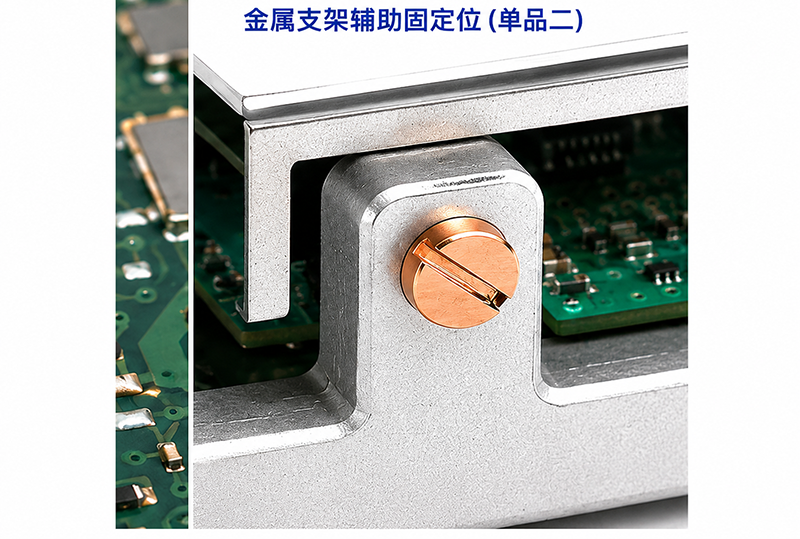

单品二：库存坯料二次加工T2纯铜一字螺丝（侧边支架辅助固定位）

应用安装点位：模块侧边传感器金属支架锁紧点位，螺丝距离地磁芯片约11mm，磁场干扰风险相对较低，客户同时希望控制前期打样费用。

设计思路与成本控制

① 无需全新冷镦模具：选用世世通库存同材质T2纯铜螺丝半成品坯料
② 数控精车裁切匹配图纸长度，数控铣加工定制一字槽
③ 头部沿用成熟标准化尺寸，整体打样模具费用较全新开模有显著降低

产线适配优势

① 锁付批头、装配工装与第一款螺丝通用，客户产线无需更换设备
② 额定锁紧扭矩区间与单品一保持一致，便于装配操作统一
③ 磁性性能与非标款一致，满足无干扰要求

四、打样前置图纸核对流程（针对纯铜材质特性）

T2纯铜硬度低于304不锈钢，因此在正式排产打样前，我司技术工程师与客户工程人员逐项核对确认关键参数，确认无误后启动样品生产。核对清单如下：

• 螺纹牙型、标准牙距、有效螺纹咬合长度

• 螺丝头部外径、头部承压厚度

• 一字槽宽度、槽深、槽底过渡圆角尺寸

• 客户产线配套一字批头厚度及顶端尺寸

• PCB板安装沉头孔、金属支架底孔公差范围

• 额定安全锁紧扭矩上限、整机生命周期内预计拆装次数

• 表面抗氧化处理需求：客户模块为室内密闭装配环境，确认无需电镀、钝化等处理

五、样品交付标准与整机装机验证测试

样品交付配比：两款定制螺丝单品各交付80颗，支持客户多台样机批量装机验证

样品交付周期：图纸双方签字确认后，9-12个工作日完成生产、检测、包装发货

客户现场装机测试项目与判定标准

六、新旧螺丝实测对比结果

原304不锈钢固定螺丝：装配后罗盘零点偏移0.8°~1.2°，校准数据一致性不佳，不良返修率较高。

世世通两款T2纯铜定制一字螺丝：装配后罗盘零点偏移稳定控制在0.2°以内，多台样机校准数据一致性良好，有效协助客户降低该环节返修率。

装配操作表现：螺纹咬合顺畅，一字槽与批头匹配度良好，额定低扭矩锁付状态下螺丝头部无明显形变。

核心问题解决：有效避免了紧固件弱磁对地磁传感芯片的干扰，保障了模块内部磁场环境的稳定性。

七、世世通低磁精密螺丝定制服务介绍

深圳市世世通金属制品有限公司深耕精密非标紧固件行业二十八年，针对地磁传感器、电子罗盘、磁场检测仪器、医疗核磁设备、高精度实验室检测仪器等对磁性敏感的高端设备场景，具备低磁紧固件定制能力。

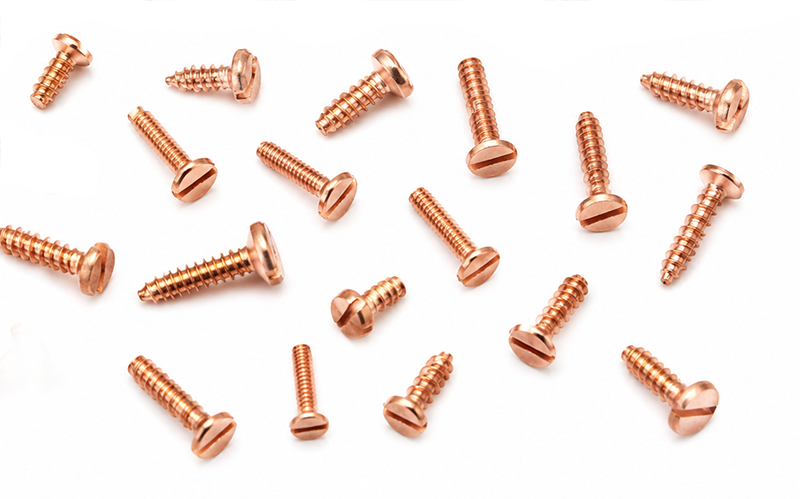

可按需定制T2紫铜、钛合金、消磁处理不锈钢等类别低磁紧固件；支持一字槽、梅花槽、内六角、盘头、沉头、台阶头等多种槽型及头型的微型精密螺丝；可承接非标异形尺寸图纸开发，提供图纸技术对接、样品打样验证、大批量稳定量产的全过程交付服务。

工厂参照相关工业设备紧固件标准进行生产和检测，可配合海外客户完成磁吸测试、扭矩测试、盐雾测试、耐久拆装测试等项目，适配无人机、测绘、导航、医疗、自动化设备等全球制造业客户的长期供货需求。
