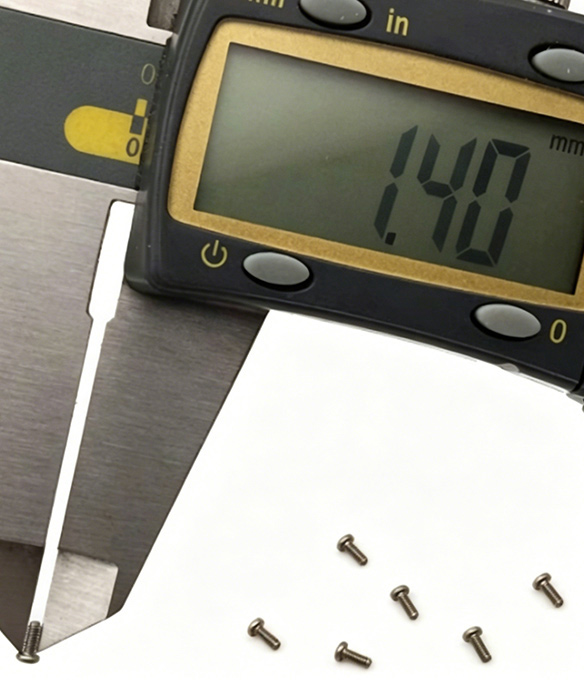

M1.4×1.7PM头径1.8mm非标微型螺丝定制，针对小孔径紧固解决方案

空间狭小与连接可靠性之间的平衡，始终是结构设计中的关键难题。在电子制造行业，尤其是医疗设备器械更甚。当内部安装空间被压缩至一定程度，标准螺丝的尺寸限制可能成为产品量产的瓶颈。针对某精密电子企业（以下简称“客户”）在M1.4微型螺丝选型中的实际困难，一款头部直径1.8mm的非标十字盘头螺丝（规格M1.4×1.7PM）的定制开发，为类似场景提供了一种可行的技术路径。

一、项目背景：标准件在狭小空间中的选型困难

该客户在医疗检测设备核心模组的研发中，面临以下紧固件选型问题：

• 安装空间受限：设备内部电路板与光学模组之间预留的螺丝安装位直径约为1.85mm，而市面上常见的M1.4十字盘头螺丝头部直径多在2.3mm以上，难以适配现有开孔。若扩大开孔，可能影响模组的力学支撑结构。

• 轻量化与强度的平衡：模组对螺丝重量有明确限制。更小规格的螺丝虽能减轻重量，但螺纹强度不足，在振动测试中可能出现滑牙或松脱，难以满足长期稳定运行的要求。

• 自动化装配适应性：生产线采用自动化锁付设备，标准M1.4螺丝的头部直径公差较大，十字槽深度一致性有限，导致锁紧过程中出现打滑或定位偏差，影响生产效率。

• 非标规格供应不足：客户联系了多家标准紧固件供应商，未能获得头部直径1.8mm的现货规格。部分供应商虽可开模，但交付周期较长。

二、定制方案：缩小头部尺寸，优化工艺适配

针对上述问题，定制方案从结构设计、工艺控制与批量交付等方面进行优化：

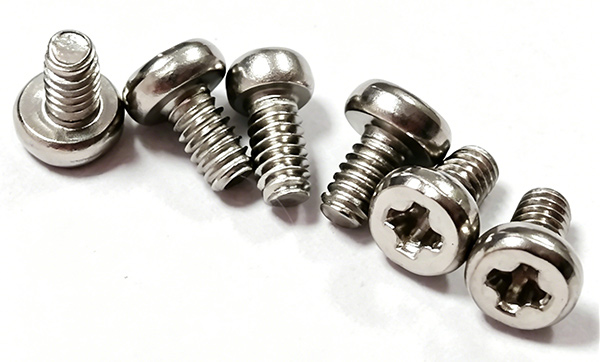

• 头部尺寸精确控制：采用冷镦工艺，一体式成型不易变形。头部与螺纹的同轴度误差控制在±0.1mm以内。同时优化头部厚度，在保证十字槽与自动化批头适配的前提下，降低了头部高度，减少与外壳的干涉风险。

• 螺纹结构与强度匹配：针对M1.4×1.7PM规格，定制该规格牙板，保证螺纹牙型完整。经拉力测试，单颗螺丝的抗拉强度可满足模组连接所需的力值要求。

• 适配自动化装配：对十字槽的深度公差进行控制，槽底处理避免毛刺，与常用自动化锁付批头形成稳定匹配。确保生产线锁紧效果。

• 交付与过程控制：通过快速开模方式，样品设计与验证周期控制在12个工作日。批量阶段采用通止规检测、盐雾测试、扭矩测试等检测手段，对尺寸与性能进行持续监测。



三、应用效果：改善装配与生产效率

该定制螺丝在实际应用中体现出的效果包括：

• 空间适配性提升：螺丝可适配现有模组安装位，未出现刮伤PCB或干涉问题，设备结构无需二次修改。

• 生产效率改善：保障螺丝锁紧时效，单条生产线日产能相应提高，人工返修成本下降。

• 交付稳定性：柔性生产体系可根据订单波动调整产能，从样品试产到批量交付过程中未出现断供情况。



四、面向精密装配的微型螺丝定制思路

一颗头部直径1.8mm、规格M1.4的微型非标螺丝，在精密电子设备的连接中扮演着关键角色。通过对头部尺寸、螺纹结构、表面处理与自动化适配性的系统优化，可以在不改变设备原有结构的前提下，解决狭小空间下的紧固难题，并为生产线的效率提升提供支持。

在电子制造、医疗设备、智能硬件等领域，当标准紧固件难以满足特定空间与可靠性要求时，非标定制螺丝提供了一种可行的技术解决路径。
