移动DR狭小空间定制螺丝，高频拆装防咬死高精度螺丝定做厂家

一家美国医疗设备制造商在开发新一代移动DR成像系统时，向我们提出了一个特殊需求。

当时设备尚处于工程验证阶段，所有紧固连接均满足设计规格，没有发生任何失效事件。工程团队关注的并非现有方案能否“用得住”，而是一个更为前置的问题：这颗定制螺丝，能否支撑设备在医院现场长达数年的高频维护周期？

一个被反复拆装的连接点

在移动DR系统中，显示系统外壳需要定期开启，用于设备校准、软件升级、部件更换等例行维护操作。该连接点位于显示支架周围，安装空间极为有限，存在三项客观限制：

• 标准螺丝头型留给工具的操作空间不足；

• 反复拆装过程中，槽型磨损与螺纹咬死风险随维护次数累积；

• 一旦出现非正常拆卸，将直接影响显示系统的定位基准与校准精度。

这些限制在实验室单次装配中并不明显，但在设备交付后数年、数十次维护周期中，将成为影响服务成本与设备可靠性的关键变量。

对于研发工程师而言，他们面临的实际问题不是“这颗螺丝能用吗”，而是：

• 标准紧固件能否满足该位置高频拆装的特殊工况？

• 如果在设备交付后出现槽型损伤或螺纹咬死，现场服务成本将增加多少？

• 是否有必要在研发阶段投入资源，提前规避这一可预见的维护风险？

这是医疗设备研发中常见的工程决策场景：标准件目录中的产品通常覆盖通用需求，但当特定应用同时要求有限空间、高频维护、防损伤、长期稳定四项条件时，标准件往往无法在所有维度上同时满足。

从维护流程出发重新设计连接点

项目组放弃了在标准件目录中寻找，决定从最终维护场景逆向推导连接方案的设计输入。世世通在了解客户的述求后，对客户的项目展开了如下探讨：

1. 头型与槽型重构：为受限空间创造操作路径

针对标准螺丝头型工具操作空间不足的问题，方案采取了以下设计调整：

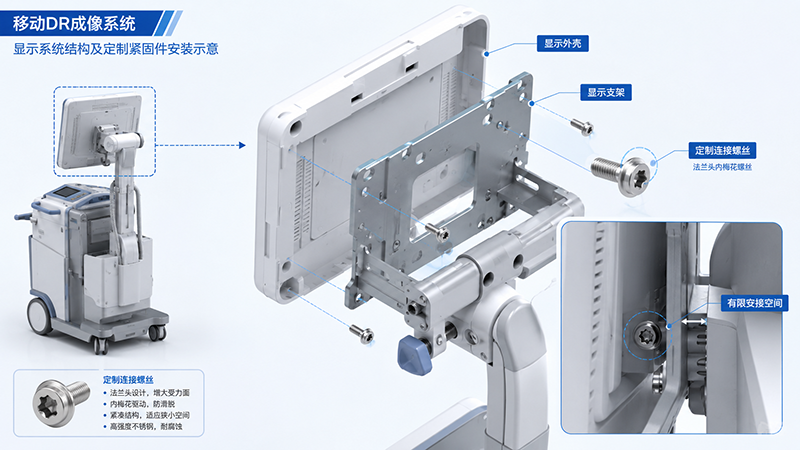

• 降低头部高度：采用法兰头结合非标槽型设计，在保证承载面的前提下，将头部外径与高度压缩，为套筒或批头让出操作余量；

• 采用高位驱动槽型：选用内梅花驱动槽，其驱动面为垂直侧壁，较十字槽和一字槽具有更高的扭矩传递效率，且批头在拧紧时会产生向下的轴向分力，能有效抑制“脱出”现象，从根本上降低因工具滑脱导致的槽型磨损风险。

这一重构确保了在显示支架周围的狭小空间内，维护工程师能以接近“盲操”的方式完成每一次拆装，无需借助特殊角度转接头。

2. 防咬死螺纹副设计：将磨损控制从维护前移至设计

反复拆装中的螺纹咬死是维护成本的最大不确定性来源。方案从螺纹副的几何结构入手进行优化：

• 非标定制螺纹与排屑槽结构：定制螺丝在中径位置设计了轴向排屑槽，将完整的螺纹切削成不连续段。在多次旋合过程中，因微动磨损产生的微小金属碎屑可被临时容纳于排屑槽内，而非堆积在螺纹啮合面之间，从而降低因积屑导致冷焊（咬死）的概率；

• 匹配不同硬度的螺纹副材料：螺丝采用较支座孔用螺纹略高的硬度等级（螺丝硬度HRC 38-42，支座HRC 28-32），使磨损优先发生于更容易更换的螺丝上，而保护成本更高、更换更困难的设备壳体螺纹孔。

该设计在实验室模拟测试中，经过20次完整拆装循环后仍能保持顺畅旋合，扭矩增加值控制在初始值的15%以内。

3. 摩擦系数稳定化：以一致的夹紧力保障定位基准

为确保每次维护后显示系统的定位基准与校准精度不被破坏，方案重点解决了扭矩-夹紧力转换的一致性问题：

• 表面处理工艺的摩擦系数控制：定制螺丝统一采用锌镍合金镀层加封闭剂处理。这类处理方式不仅提供耐腐蚀保护，更重要的是将螺纹副的摩擦系数稳定在0.10–0.14的区间内，批次间扭矩系数偏差可控制在±5%以内；



验证结果

在工程验证阶段，项目组使用该定制方案完成了模拟维护周期的加速测试（70次完全拆装循环）。结果显示：

• 螺纹副无咬死或卡滞现象，拆装全程手感顺畅；

• 每次重新装配后，显示系统的定位偏差稳定在±0.05mm以内，优于设备±0.2mm的精度容差。

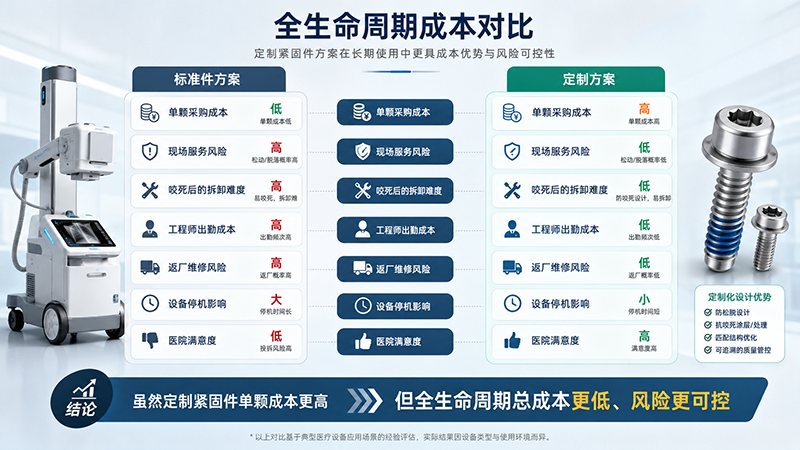

成本考量的结论

回到工程团队最初的核心疑问：是否有必要在研发阶段投入资源？

项目组的成本测算表明：定制紧固件的单颗成本高于标准件，但考虑到该位置一旦发生咬死，现场服务需派遣两名工程师、携带专用取出工具，并可能涉及返厂维修，单次失效的隐性成本已超过定制螺丝全生命周期总成本的数倍。更重要的是，因无法现场修复导致的设备停机，将直接影响医院对设备品牌的满意度评价。

在研发阶段投入协同设计周期和模具分摊费用，换来的是产品上市后可预期、可控制、可承诺的维护体验。这是基于全生命周期成本做出的工程决策。

结语

对于医疗设备制造商而言，在新品研发阶段投入资源解决一个“尚未发生”的维护问题，是一项具有长期回报的工程决策。其价值不仅体现在单颗螺丝的成本上，更体现在设备全生命周期中更低的现场服务成本、更可控的售后风险，以及更高的医院端设备开机率与满意度。

有时候，一颗紧固件真正的价值，并不在于它能锁得多紧，而在于它能否在设备进入医院之前，就帮助规避那些未来可能发生的问题。
