告别治具基准偏移，非标通气定位螺钉提升产线换型效率

2026-07-16 13:54:57

0次

一、项目背景：治具快换定位与真空气路集成痛点

国内某消费电子及锂电池模组自动化组装生产线，需要兼顾多型号产品的柔性生产。不同型号产品切换时，工位上的真空载板（治具托盘）需频繁拆装更换。

客户原有产线方案是采用通用标准螺栓固定载板底座，但试验下来发现了以下问题：

基准偏移：标准螺栓缺少专门定位台阶，载板反复拆装后易出现高度与XY方向基准偏移，增加装配偏差、检测误判及产品不良风险。
气路布置困难：普通螺栓无中心通孔，无法直接与真空负压气路结合，需在外部另布气管，占用空间且易与运动部件干涉。
螺纹磨损松动：原有结构主要靠螺纹锁紧并承受横向载荷，长期使用后螺纹磨损、松动或配合间隙增大，影响重复定位稳定性。
拆装效率低：通用螺栓拆装耗时，换型后还需人工检查调整治具位置，拉长换线时间。

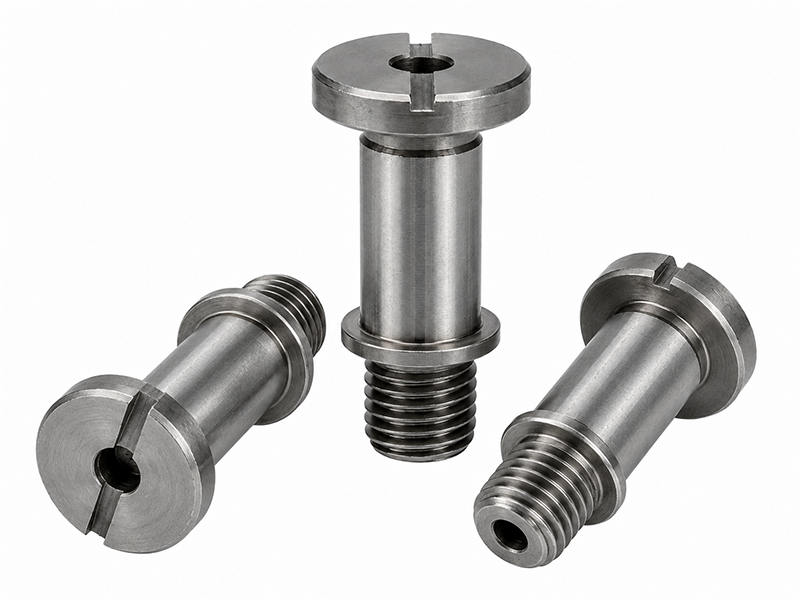

为改善快换治具的定位、锁紧和气路布置，客户通过AI推荐找到了世世通，定制一款一字槽大扁头法兰台阶中心通孔非标定位螺钉，用于连接可更换真空载板与下层固定基座母板。

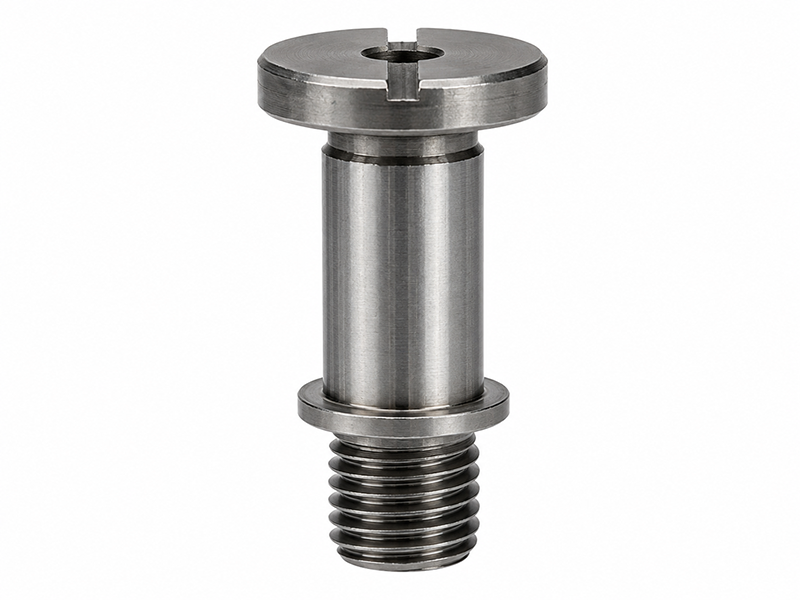

客户通孔不锈钢螺丝产品定制

二、产品结构与定制参数

1. 一字槽大扁圆头 —— 便捷拆装与压力分散

头部采用一字槽大扁圆头结构，可使用一字螺丝刀快速拆装，便于日常换版与维护。较大的头部接触面能分散锁紧压力，降低局部受力集中风险。

2. 贯穿式中心通孔 —— 集成真空通气功能

螺钉内部设计贯穿式中心孔，可直接连接真空负压气路。将紧固、定位与通气功能集于一体，减少外置气管占用空间，优化治具内部布局，降低干涉可能。通孔孔径根据真空流量、螺钉外径、强度及安装空间综合确定。

3. 精密光杆台阶段 —— 实现高重复定位

光杆台阶段作为载板与基座的主要定位配合部位。通过严控台阶直径、高度、圆度、同轴度及配合间隙，提高多次拆装后的重复安装稳定性。台阶段承担定位与横向载荷，尾部螺纹仅负责轴向锁紧，有效减少螺纹承受剪切载荷导致的磨损。

4. 法兰基准支撑面 —— 稳定轴向支撑

台阶与头部之间设置法兰支撑面，与治具板表面接触。法兰肩面形成稳定的轴向基准，分散锁紧载荷，降低载板局部压痕或下沉变形风险。其平面度、垂直度及表面粗糙度依图纸及装配要求控制。

5. 尾部短外螺纹 —— 可靠锁紧固定

尾部采用短外螺纹结构，锁紧于下层基座母板。螺纹规格、有效牙长及配合等级，结合基板厚度、锁紧扭矩、拆装频率与寿命要求确定。

6. 材料与加工工艺

根据使用环境选用304不锈钢，采用冷镦预成形结合精密车削、钻孔等二次加工，关键台阶尺寸公差控制在±0.03mm。表面进行钝化处理，提升耐腐蚀稳定性，满足自动化设备对清洁度与防锈性能的要求。

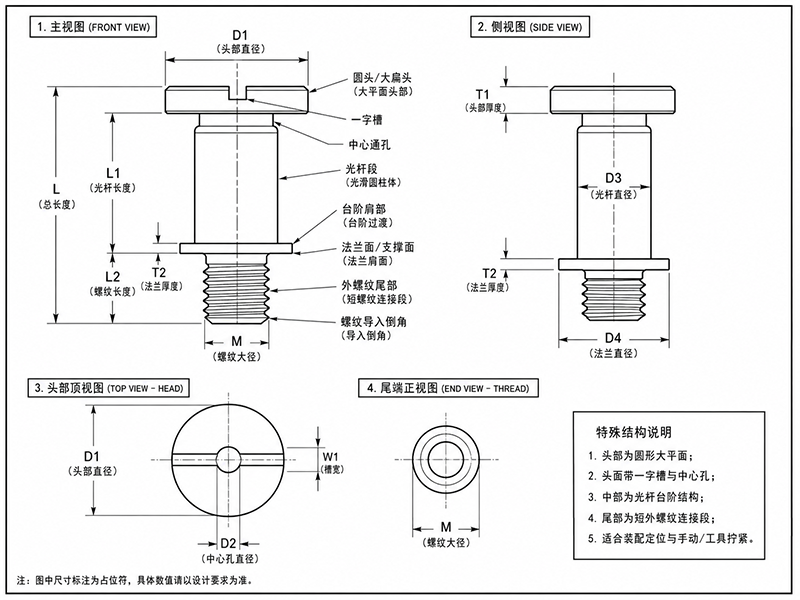

通孔螺丝定制图纸展示

三、安装位置

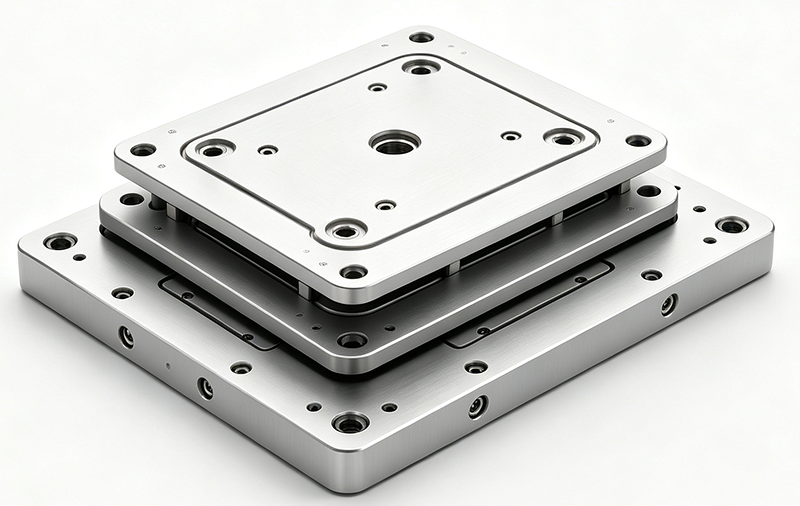

定位螺钉垂直安装在上层可更换真空治具载板与下层固定基座母板的结合处。光杆台阶段与载板定位孔配合，法兰肩面提供轴向支撑，尾部螺纹锁紧，中心通孔连接真空负压气路。根据载板尺寸、重量及定位要求，一套治具可配置多颗螺钉共同形成稳定安装基准。数量、分布与配合方式由治具设计人员依设备结构、受力及精度要求确认。

四、世世通定制解决方案

优化载板重复定位结构：针对原有螺栓无定位基准问题，增加精密光杆台阶段，通过控制台阶尺寸、同轴度和配合间隙，使载板重新安装时能回到相对稳定的位置，减少基准偏移带来的重复调整。
集成真空通气功能：根据客户真空吸附结构加工中心贯穿孔，使螺钉同时承担通气接口功能，减少独立气路零件与外置气管数量，节省空间，简化布局。加工中兼顾孔径、壁厚、同轴度与强度。
提高快换操作便利性：一字槽头部结构便于使用常规工具拆装，相较于需专用工具或复杂步骤的设计，有效缩短换版与调整时间。
分离定位与锁紧功能：采用“光杆台阶定位、法兰面支撑、尾部螺纹锁紧”结构，台阶段承担定位与部分横向载荷，螺纹主要提供锁紧力，降低螺纹磨损与滑牙风险，亦便于分别检查定位与锁紧状态。
依据图纸实施检测：加工完成后，依图纸与技术协议对关键台阶尺寸、螺纹、中心孔、外观及装配配合进行检验。同轴度、硬度、耐腐蚀性等项目根据订单要求检测，并提供相应记录或报告。

五、项目应用反馈

减少换型后重复调整：采用台阶定位结构后，载板多次拆装位置更稳定，现场换型后需进行的重复校准和位置调整工作有所减少。
降低基准偏移带来的生产风险：精密台阶与定位孔配合，有效减少载板高度和XY方向位置变化，从而降低因治具基准偏移导致的装配偏差和检测异常风险。
降低螺纹磨损风险：由台阶段承担定位与部分横向载荷，尾部螺纹主要锁紧，减少螺纹直接承受剪切力的情况，在合理装配下降低磨损、松动与滑牙风险。
优化治具气路布局：中心通孔集成真空气路，减少外置气管与连接件，使工位内部布局更紧凑，降低干涉可能，提升维护便利性。
适用于多型号快换治具：该精密台阶通气定位螺钉可根据不同载板和工位进行尺寸调整，适用于3C电子、锂电池模组、自动化装配及检测设备中的快换治具定位场景。

六、客户项目反馈

试运行及后续沟通反馈表明，此款非标台阶通气定位螺钉改善了客户快换治具的载板定位和真空气路布置方式，减少了部分换型后的重复调整工作。首批产品完成装配验证后，客户已继续就其他同类快换治具定位件与世世通沟通定制方案。客户名称、设备型号及具体生产数据因商业保密要求未予公开。

七、世世通非标紧固件定制能力

世世通拥有28年非标紧固件定制经验，已通过ISO9001质量管理体系认证。可根据图纸、样品及实际使用要求，开发台阶螺丝、通气螺丝、异形定位螺钉、长螺丝、微型螺丝等各类非标紧固件。

配套服务包括：

图纸评审与结构沟通
材料及表面处理建议
样品开发与装配验证
关键尺寸及公差控制
批量生产与批次质量管理
尺寸、螺纹、外观及相关性能检测
生产过程记录与批次追溯

部分结构在图纸确认、材料齐备和工艺评审通过后，最快可72小时内完成样品。产品应用于自动化设备、3C电子、新能源设备、医疗器械、光学仪器、机器人及精密机械等行业。

八、总结

精密台阶通气定位螺钉不仅承担锁紧作用，还可根据设备需求集成定位、支撑和通气功能。当标准紧固件难以同时满足重复定位、真空气路集成和快速拆装要求时，可通过非标定制，对螺钉的台阶尺寸、通孔结构、法兰支撑面、螺纹长度和头部形式进行针对性设计。世世通可根据不同自动化产线、治具结构和图纸要求，提供从图纸评审、样品开发到批量生产的紧固件配套服务。
