国标六角螺丝是很常用的螺丝紧固件,它的标准号涵盖了大大小小的规格尺寸,世世通整理了常用的内六角螺栓的标准规格号,以供参考:

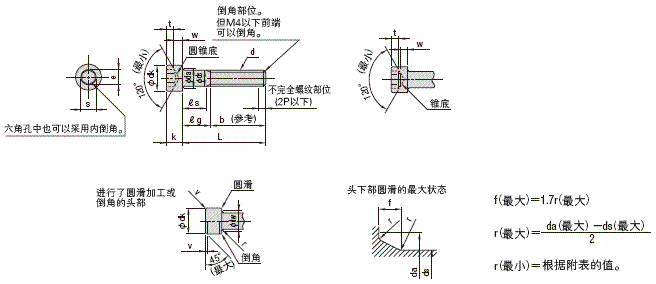

1.六角螺丝各部位的尺寸及标注

内六角螺丝规格表

单位:mm

螺纹的公称直径(d)(2)

M3

M4

M5

M6

M8

M10

M12

(M14)

螺栓的螺距(P)

0.5

0.7

0.8

1

1.25

1.5

1.75

2

b

参考

18

20

22

24

28

32

36

40

dk

最大(基准尺寸)*

5.5

7

8.5

10

13

16

18

21

最大**

5.68

7.22

8.72

10.22

13.27

16.27

18.27

21.33

最小

5.32

6.78

8.28

9.78

12.73

15.73

17.73

20.67

da

最大

3.6

4.7

5.7

6.8

9.2

11.2

13.7

15.7

ds

最大(基准尺寸)

3

4

5

6

8

10

12

14

最小

2.86

3.82

4.82

5.82

7.78

9.78

11.73

13.73

e

最小

2.87

3.44

4.58

5.72

6.86

9.15

11.43

13.72

f

最大

0.51

0.60

0.60

0.68

1.02

1.02

1.45

1.45

k

最大(基准尺寸)

3

4

5

6

8

10

12

14

最小

2.86

3.82

4.82

5.70

7.64

9.64

11.57

13.57

r

最小

0.1

0.2

0.2

0.25

0.4

0.4

0.6

0.6

s

公称(基准尺寸)

2.5

3

4

5

6

8

10

12

最小

2.52

3.02

4.02

5.02

6.02

8.025

10.025

12.032

最大(1)

1

2.580

3.080

4.095

5.140

6.140

8.175

10.175

12.212

2

2.560

3.080

4.095

5.095

6.095

8.115

10.115

12.142

t

最小

1.3

2

2.5

3

4

5

6

7

v

最大

0.3

0.4

0.5

0.6

0.8

1

1.2

1.4

dw

最小

5.07

6.53

8.03

9.38

12.33

15.33

17.23

20.17

w

最小

1.15

1.4

1.9

2.3

3.3

4

4.8

5.8



螺纹的公称直径(d)(2)

M16

(M18)

M20

(M22)

M24

(M27)

M30

螺栓的螺距(P)

2

2.5

2.5

2.5

3

3

3.5

b

参考

44

48

52

56

60

66

72

dk

最大(基准尺寸)*

24

27

30

33

36

40

45

最大**

24.33

27.33

30.33

33.39

36.39

40.39

45.39

最小

23.67

26.67

29.67

32.61

35.61

39.61

44.61

da

最大

17.7

20.2

22.4

24.4

26.4

30.4

33.4

ds

最大(基准尺寸)

16

18

20

22

24

27

30

最小

15.73

17.73

19.67

21.67

23.67

26.67

29.67

e

最小

16.00

16.00

19.44

19.44

21.73

21.73

25.15

f

最大

1.45

1.87

2.04

2.04

2.04

2.89

2.89

k

最大(基准尺寸)

16

18

20

22

24

27

30

最小

15.57

17.57

19.48

21.48

23.48

26.48

29.48

r

最小

0.6

0.6

0.8

0.8

0.8

1

1

s

公称(基准尺寸)

14

14

17

17

19

19

22

最小

14.032

14.032

17.050

17.050

19.065

19.065

22.065

最大(1)

1

14.212

14.212

17.230

17.230

19.275

19.275

22.275

2

14.142

14.142

t

最小

8

9

10

11

12

13.5

15.5

v

最大

1.6

1.8

2

2.2

2.4

2.7

3

dw

最小

23.17

25.87

28.87

31.81

34.81

38.61

43.61

w

最小

6.8

7.7

8.6

9.5

10.4

12.1

13.1

(1)s(最大)1栏适用于强度8.810.9的内六角螺丝及性状A2-50A2-70不锈钢螺丝的内容,2栏适用于强度12.9内六角螺丝,内容。但也可以根据用户及螺丝生产厂家相互之间的协议,强度12.9内六角螺丝的内容也可以适用1栏。

螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状的内六角螺丝内容。
(2):内六角螺丝的螺纹公称直径中带括号的尽量不要使用。
备注:1.内六角螺丝头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。此时,dk(最大)为该表中的带**的数值。

此外,需要没有滚花的货时,订货人必须指定。但该dk(最大)为该表中带*的数值。


         2.
对于螺纹的公称直径建议使用的公称长度(?)为粗线框内的内容。

如果?比虚线位置短的为全螺纹,杆部的不完全螺纹长度约为3P
         3.
公称长度(?)比虚线位置长的话,?g(最大)?s(最小)根据下式决定。
            ?g(
最大)=公称长度(?)-b
            ?s(
最小)=?g(最大)-5P

非标不锈钢螺丝非标内六角螺丝

2.内六角螺丝的L?s?g

单位:mm

螺纹的公称直径(d)

M3

M4

M5

M6

M8

L

?s min.?g max.

公称长度

min

max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

5

4.76

5.24











6

5.76

6.24











8

7.71

8.29











10

9.71

10.29











12

11.65

12.35











16

15.65

16.35











20

19.58

20.42











25

24.58

25.42

4.5

7









30

29.58

30.42

9.5

12

6.5

10

4

8





35

34.5

35.5



11.5

15

9

13

6

11



40

39.5

40.5



16.5

20

14

18

11

16

5.75

12

45

44.5

45.5





19

23

16

21

10.75

17

50

49.5

50.5





24

28

21

26

15.75

22

55

54.4

55.6







26

31

20.75

27

60

59.4

60.6







31

36

25.75

32

65

64.4

65.6









30.75

37

70

69.4

70.6









35.75

42

80

79.4

80.6









45.75

52

90

89.3

90.7











100

99.3

100.7











110

109.3

110.7











120

119.3

120.7











130

129.2

130.8











140

139.2

140.8











150

149.2

150.8











160

159.2

160.8











180

179.2

180.8











200

199.05

200.95











220

219.05

220.95











240

239.05

240.95











260

258.95

261.05











280

278.95

281.05











300

298.95

301.05













螺纹的公称直径(d)

M10

M12

(M14)

M16

(M18)

L

?s min.?g max.

公称长度

min

max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

5

4.76

5.24











6

5.76

6.24











8

7.71

8.29











10

9.71

10.29











12

11.65

12.35











16

15.65

16.35











20

19.58

20.42











25

24.58

25.42











30

29.58

30.42











35

34.5

35.5











40

39.5

40.5











45

44.5

45.5

5.5

13









50

49.5

50.5

10.5

18









55

54.4

55.6

15.5

23

10.25

19







60

59.4

60.6

20.5

28

15.25

24

10

20





65

64.4

65.6

25.5

33

20.25

29

15

25

11

21

4.5

17

70

69.4

70.6

30.5

38

25.25

34

20

30

16

26

9.5

22

80

79.4

80.6

40.5

48

35.25

44

30

40

26

36

19.5

32

90

89.3

90.7

50.5

58

45.25

54

40

50

36

46

29.5

42

100

99.3

100.7

60.5

68

55.25

64

50

60

46

56

39.5

52

110

109.3

110.7



66.25

74

60

70

56

66

49.5

62

120

119.3

120.7



75.25

84

70

80

66

76

59.5

72

130

129.2

130.8





80

90

76

86

69.5

82

140

139.2

140.8





90

100

86

96

79.5

92

150

149.2

150.8







96

106

89.5

102

160

159.2

160.8







106

116

99.5

112

180

179.2

180.8









119.5

132

200

199.05

200.95











220

219.05

220.95











240

239.05

240.95











260

258.95

261.05











280

278.95

281.05











300

298.95

301.05













螺纹的公称直径(d)

M20

(M22)

M24

(M27)

M30

L

?s min.?g max.

公称长度

min

max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

?s
min

?g
max

5

4.76

5.24











6

5.76

6.24











8

7.71

8.29











10

9.71

10.29











12

11.65

12.35











16

15.65

16.35











20

19.58

20.42











25

24.58

25.42











30

29.58

30.42











35

34.5

35.5











40

39.5

40.5











45

44.5

45.5











50

49.5

50.5











55

54.4

55.6











60

59.4

60.6











65

64.4

65.6











70

69.4

70.6











80

79.4

80.6

15.5

28

11.5

24







90

89.3

90.7

25.5

38

21.5

34

15

30

9

24



100

99.3

100.7

35.5

48

31.5

44

25

40

19

34



110

109.3

110.7

45.5

58

41.5

54

35

50

29

44

20.5

38

120

119.3

120.7

55.5

68

51.5

64

45

60

39

54

30.5

48

130

129.2

130.8

65.5

78

61.5

74

55

70

49

64

40.5

58

140

139.2

140.8

75.5

88

71.5

84

65

80

59

74

50.5

68

150

149.2

150.8

85.5

98

81.5

94

75

90

69

84

60.5

78

160

159.2

160.8

95.5

108

91.5

104

85

100

79

94

70.5

88

180

179.2

180.8

115.5

128

111.5

124

105

120

99

114

90.5

108

200

199.05

200.95

135.5

148

131.5

144

125

140

119

134

110.5

128

220

219.05

220.95







139

154

130.5

148

240

239.05

240.95







159

174

150.5

168

260

258.95

261.05







179

194

170.5

188

280

278.95

281.05







199

214

190.5

208

300

298.95

301.05







219

234

210.5

228


参考:内六角螺栓的沉头孔及螺栓孔的尺寸

内六角螺丝

单位:mm

螺纹
的公称
直径
(d)

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

ds

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

d?´

3.4

4.5

5.5

6.6

9

11

14

16

18

20

22

24

26

30

33

dk

5.5

7

8.5

10

13

16

18

21

24

27

30

33

36

40

45

6.5

8

9.5

11

14

17.5

20

23

26

29

32

35

39

43

48

k

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

H?´

2.7

3.6

4.6

5.5

7.4

9.2

11

12.8

14.5

16.5

18.5

20.5

22.5

25

28

H?´´

3.3

4.4

5.4

6.5

8.6

10.8

13

15.2

17.5

19.5

21.5

23.5

25.5

29

32

d2

2.6

3.4

4.3

5.1

6.9

8.6

10.4

12.2

14.2

15.7

17.7

19.7

21.2

24.2

26.7
