非标螺丝热处理的要求

在定做非标螺丝【www.szsst88.com]时，当客户要求要生产的材质达不到客户所要求的强度时，这时螺丝厂家都会建议将螺丝通过热处理的方式来增强非标螺丝的硬度。如果非标螺丝硬度要求较高，而材质本身无法达到要求的，都需要做热处理方式，那么非标螺丝热处理方式有哪些要求呢?世世通螺丝厂家在这里简单介绍一下：

中碳钢、中碳合金钢和马氏体不锈钢中碳钢生产的1级、2级非标螺丝应采用热锻或冷锻，或者采用热锻、热轧或冷拉棒料切削加工。冷锻或冷拉棒料切削的1级、2级非标螺丝应退火消除应力，退火温度应多1000。F(538。C)。热锻或者采用热轧棒料切削的1级、2级非标螺丝，不需要退火消除

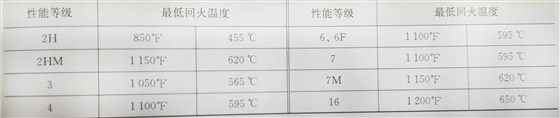

二2H级、2HM级、3级、4级、6级、6F级、7级、7M级和16级非标螺丝应热锻或冷镦，或者用热锻、热轧或冷拉棒料切削加工。然后热处理以达到规定的机械性能要求。这些等级的非标螺丝应重新加热到材料临界温度以上，并在适当介质中淬火和回火。回火温度应不低于表2-2-70的规定、

采用热处理棒料切削加工的非标螺丝，不需要重新热处理。对于2HM和7M级非标螺丝，应在成型、切削、攻丝等工序最终完成后消除应力。消除应力的温度应不低于回火温度，所以消除应力实际上是一次回火处理。对6级、6F级非标螺丝应回火处理，在回火温度下应至少应保持1 h

(2)奥氏体不锈钢奥氏体不锈钢性能等级符号前面一律加。8。或。9。。8级、8仁级、8M级、8T级、8F级、吕P级、吕N级、9C级等非标螺丝，应热锻或冷傲，或者采用热锻、热轧或冷拉棒料切削加工。8八级、8CA级、8M八级、吕丁八级等非标螺丝)\；热锻或冷镦，或者采用热锻、热轧或冷拉棒料切削加了一。并将非标螺丝如热到一定温度，保持充分[1,flil」，以溶解碳化铬。接着以一定速度冷却，以防止碳化物重新析出。

4.机械性能

(l)硬度热处理后，常温下所有"W能等级非标螺丝硬度都应符合规定。2HM和7M级非标螺丝，每一只非标螺丝都应进行布氏或洛氏硬度检测，而且都应符合规定。对于1级、2级、2日级、2HM级、3级、4级、7级、7M级和16级非标螺丝，应进行再回火后的最低硬度检测，并应达到表2-2-71规定的再回火硬度值。再1。火硬度检测是对热处理后的各性能等级非标螺丝，按[径规格随机抽取一件样品，加热规定的温度，并保温24 h后缓慢冷却到室瀛，然后进行硬度检测。
